concept 3 dof SK1 120w (encore un nouveau modèle)
Aller à la page: 1, 2, 3  >

Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations
Sujet précédent :: Sujet suivant
Auteur Message
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 16 Oct - 14:45 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Bon voila j'arrive enfin a voir le bout du tunnel dans les travaux de ma maison,,, suis dans les peintures et finitions,,, donc je vais pouvoir doucement me remettre à fabriquer une idée qui me titille depuis un certain temps sur un  simulateur 3 dof 120w grâce au kit Simukit.


je reste sur un concept sans cardan remplacé par trois bielles anti vrillage, mais avec une surface au sol plus petite que dans mon ancien concept.


il est prévu un habillage pour cacher toute la mécanique et électronique par simple plaque mdf à peindre


sur ce modèle, les moteurs n'utiliseront plus d'équerres mais une plaque simple, leur intégration évitera des mouvements parasite


>> j'espère pouvoir travailler sur le w seat par la suite et le poser dessus


je mettrais au fur et a mesure des photos de l'évolution sur l'intégration des moteurs et différends composants.


composition:


kit 120w 3dof Simukit:
- 4 Moteurs 120W
- 2 Sabertooth 2x32
- 2 Alimentation 24V20A

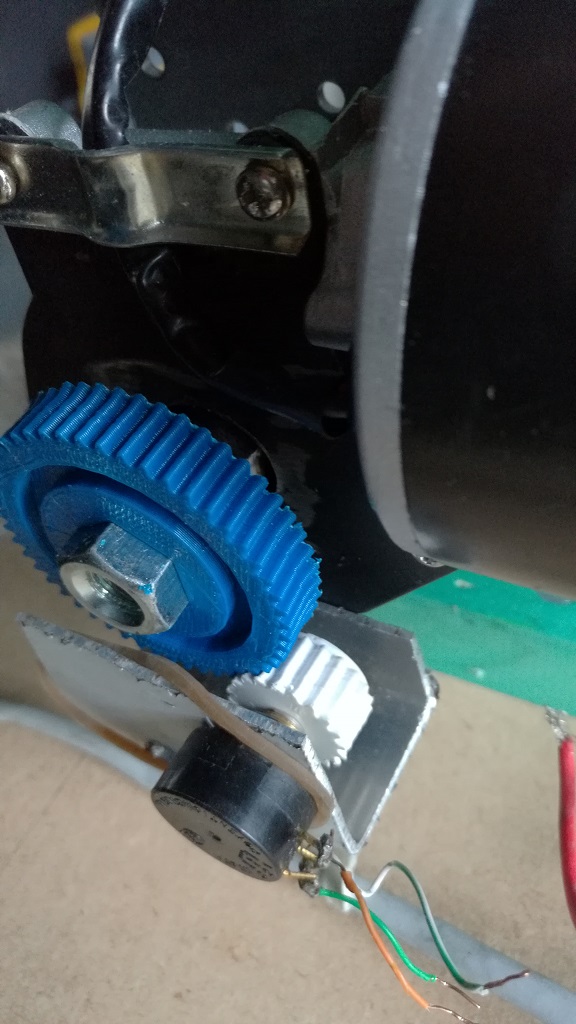

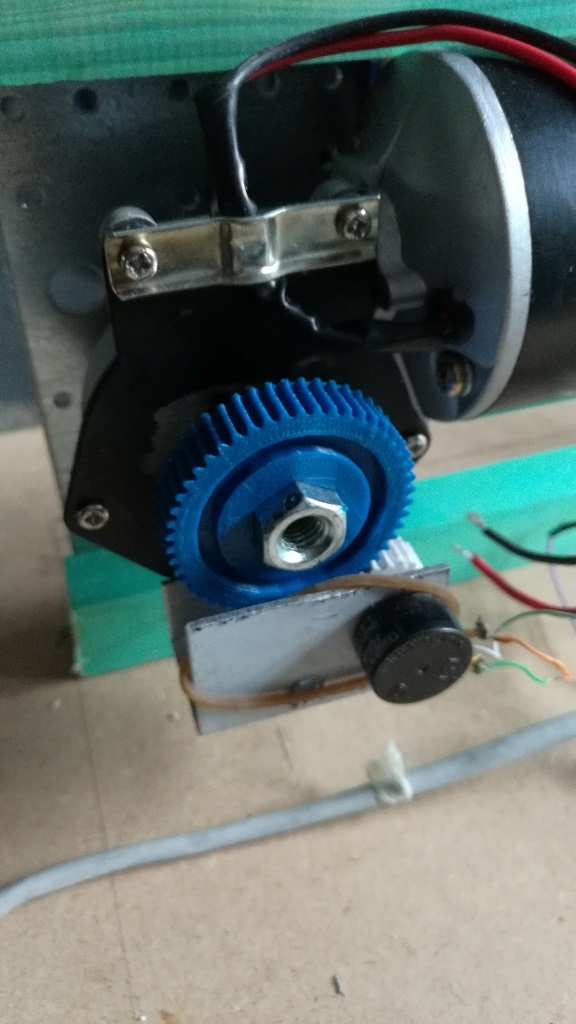

- 4 Potentiomètres FCP22E
- 14 rotules M10

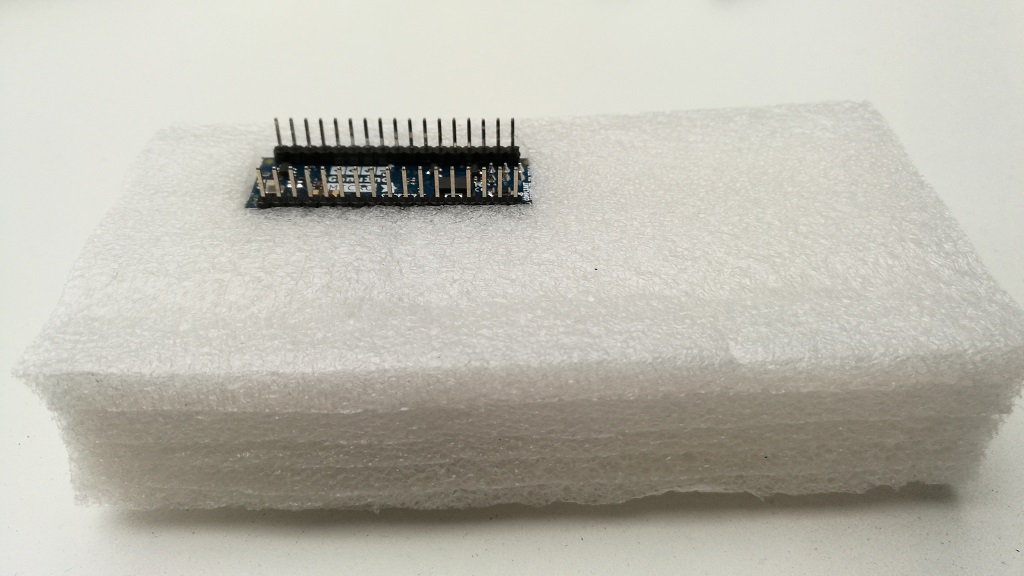

- 1 Arduino UNO R3
- 1 câbles USB 2.0 2,5m

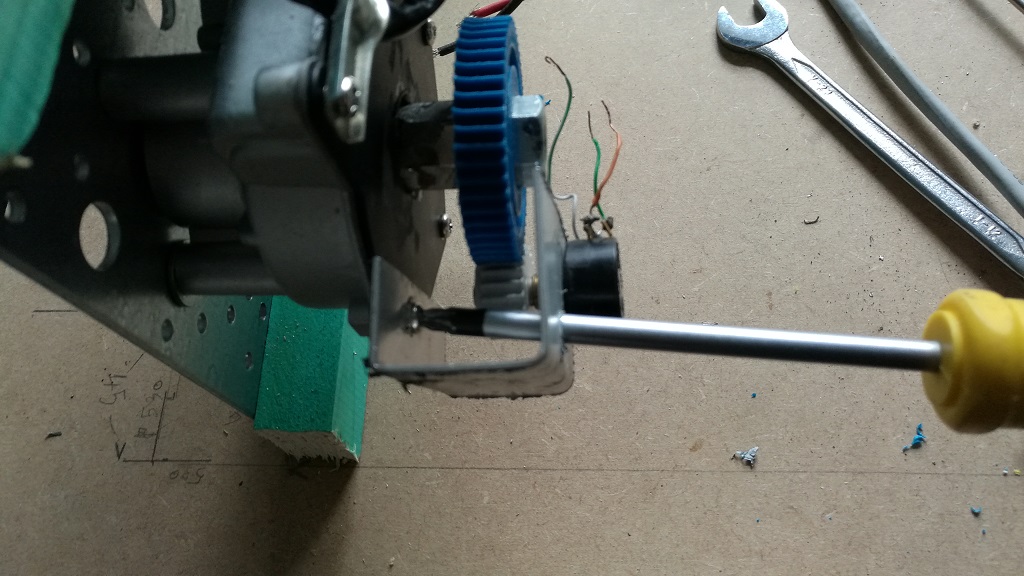

- 4 roues dentées 50 dents
- 4 roues dentées 20 dents

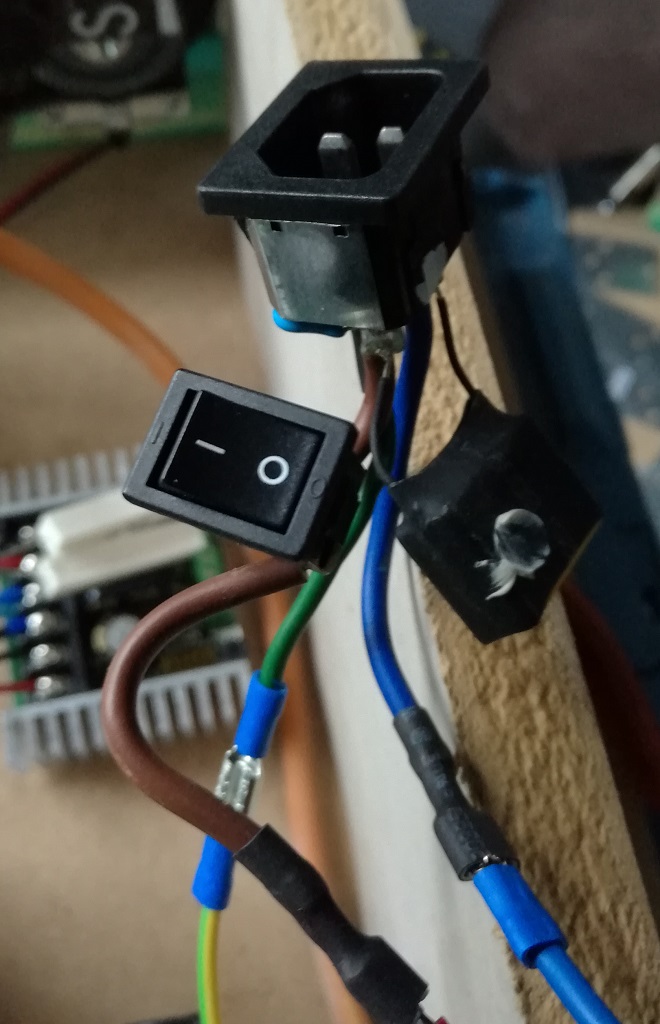

- 2 Cordons secteur
- 10 fils connexion Arduino MM

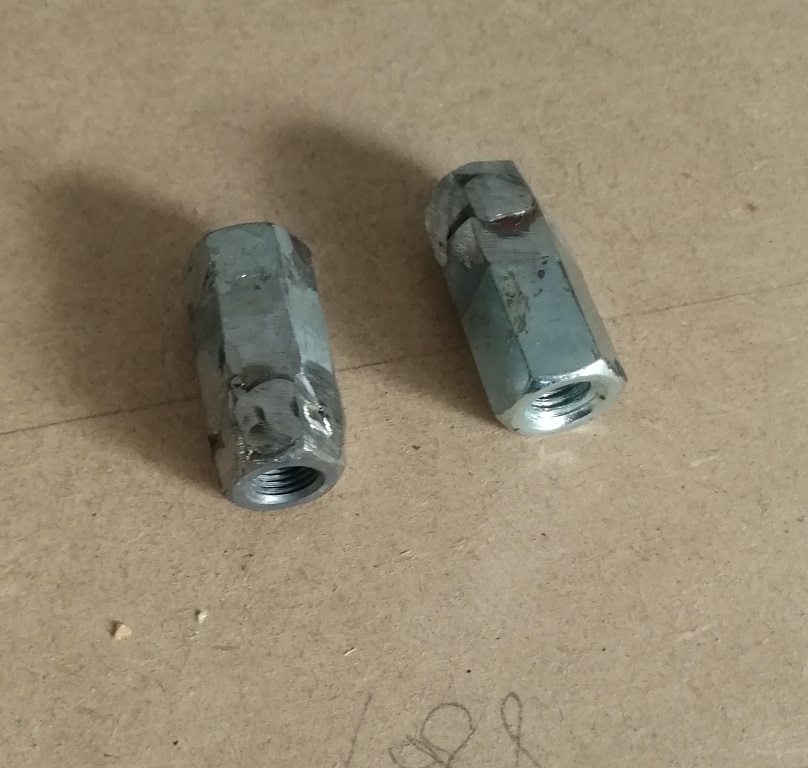

- 4 écrous de liaison
- câble blindé

en supplément du kit
4 manivelles
+- 18 boulons - 32 écrou frein- 36 rondelles plates

stuctures:

mdf en 18mm + 10mm

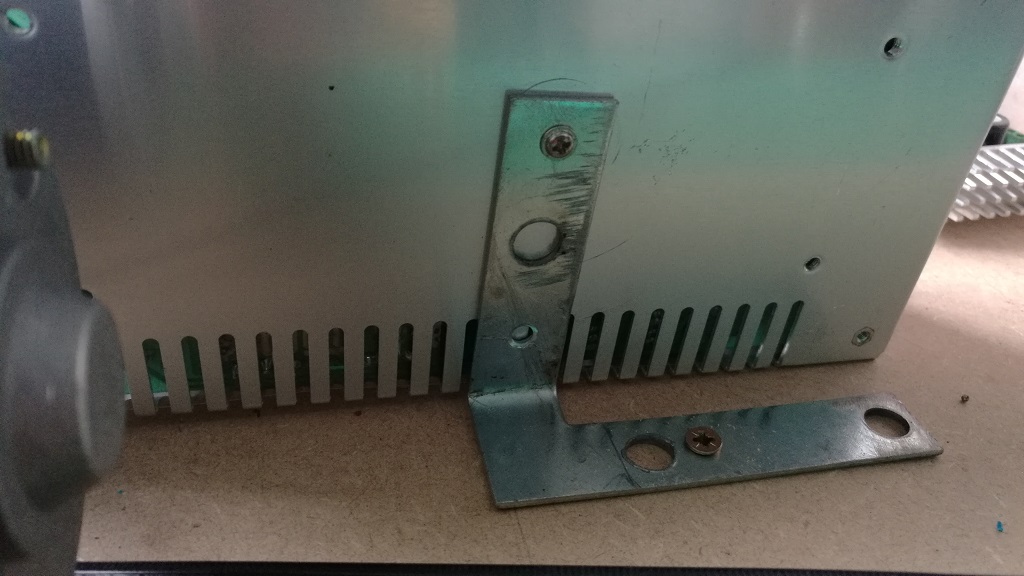

équerres renfort structure
équerres support bielles
plaque support moteurs
roulettes sur roulement avec freins
4 ressorts assistance pour les moteurs
support ressort
visserie bois diverses
longeron bois structure support moteurs etc
cosses électrique
câble électrique divers
d'autres petite pièces dont je connais pas le nom
je pense que c'est tout,à vérifier lors du montage

Budget estimé hors main d'oeuvre => entre 1100 € et 1200 € suivant les matériaux déjà en possession


nombres d'heures estimée pour la fabrication complète +- 24 hrs ouvrable (ah si seulement j'avais trois jours de libre en suivant)

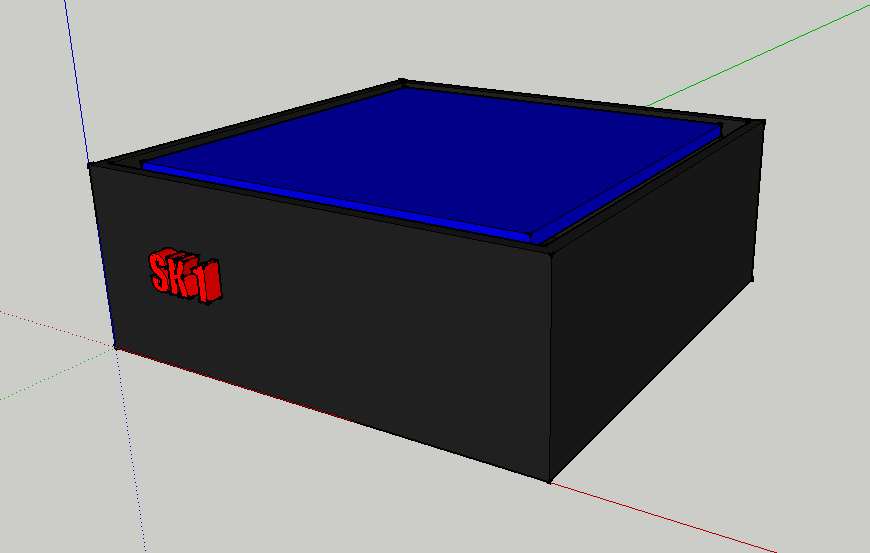

allez une photo du concept fini (enfin j'espère).





vidéo vue intérieur, PITCH ROLL HEAVE comme effets



_________________
tuto pour les nouveaux ou débutant !


Dernière édition par willaupuis le Dim 13 Nov - 15:01 (2016); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Dim 16 Oct - 14:45 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 830
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 916
Moyenne de points: 14,06

MessagePosté le: Dim 16 Oct - 15:05 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Cool  Okay  hâte de voir la suite
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Dim 16 Oct - 15:22 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

cool
Pourquoi sk1 sur la photo?
Simukit 1?
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 16 Oct - 16:00 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

zigzag49 a écrit:
cool
Pourquoi sk1 sur la photo?
Simukit 1?




Euh  oui,,, sk pour simukit, version ou exemple 1,
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Dim 16 Oct - 19:48 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ça me parle  Mr. Green Mr. Green

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Dim 16 Oct - 20:57 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

On est d'accord qu'il est en position basse là ?

Sinon j'aime toujours quand willaupuis lance une idée !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Dim 16 Oct - 23:24 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

:+1 2:
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Lun 17 Oct - 01:02 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ça se professionnalise ici, top Wink Okay
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Sam 22 Oct - 23:11 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

allez quelques new du projet qui avance tout doucement.

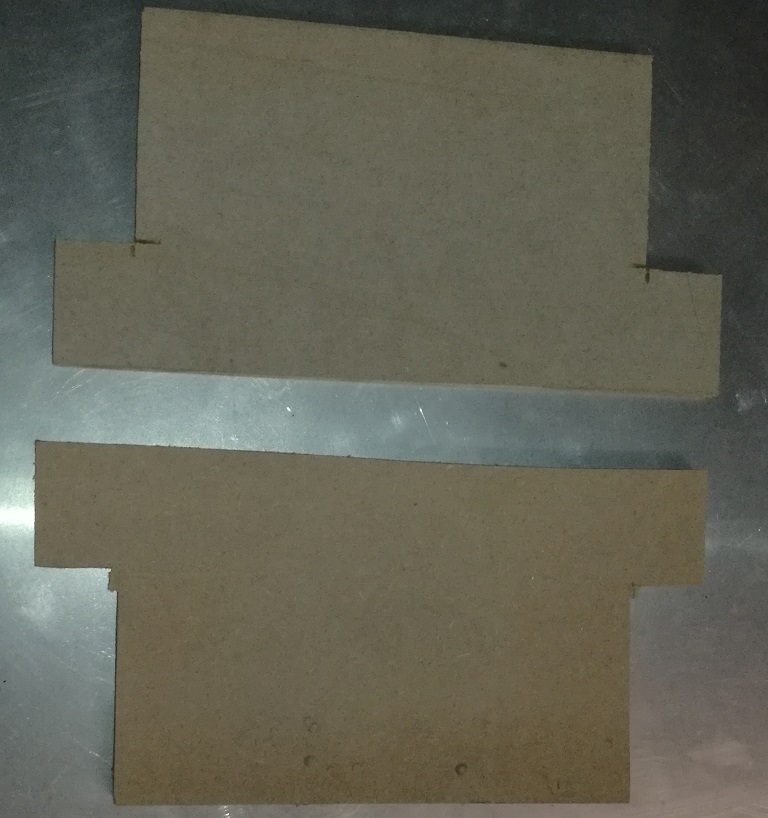

j'ai commencé par couper dans une plaque de mdf (médium) :


-un carré de 690mm de coté
-un carré de 530 mm de coté

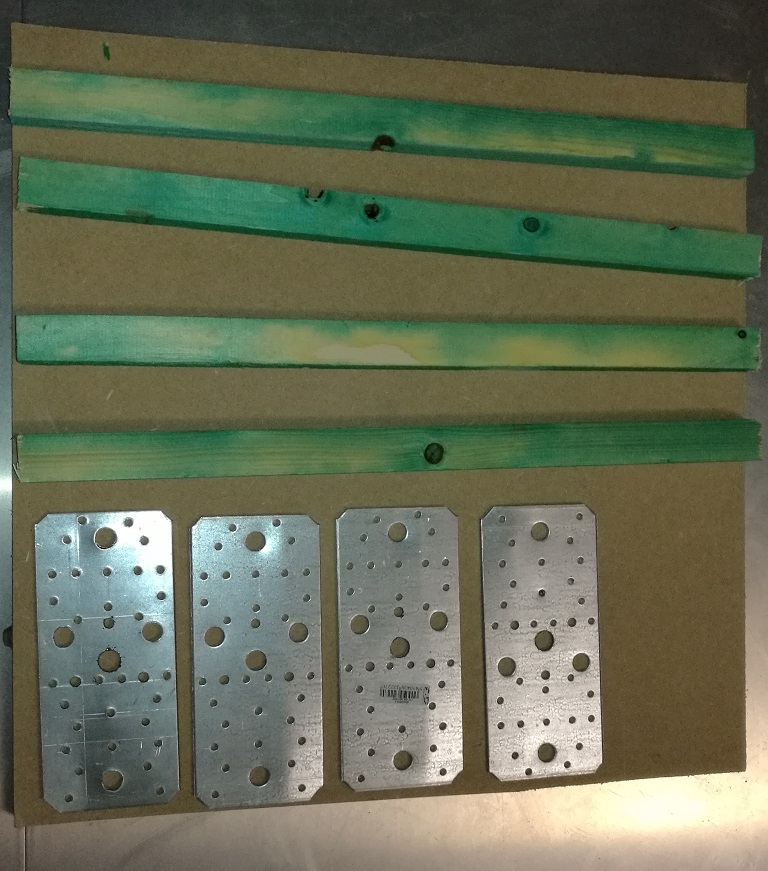

ensuite j'ai coupé 4 latte à panne (utilisé en toiture) de 530mm de longueur.


acheté 4 plaque de fixation de taille 200*90mm et j'ai foré 3 trou de 6,5 mm au point de vissage en forme de triangle et un central de 13mm de diamètre afin de pouvoir venir fixer les moteurs


en photos (sauf la plaque carré de 690mm de coté)

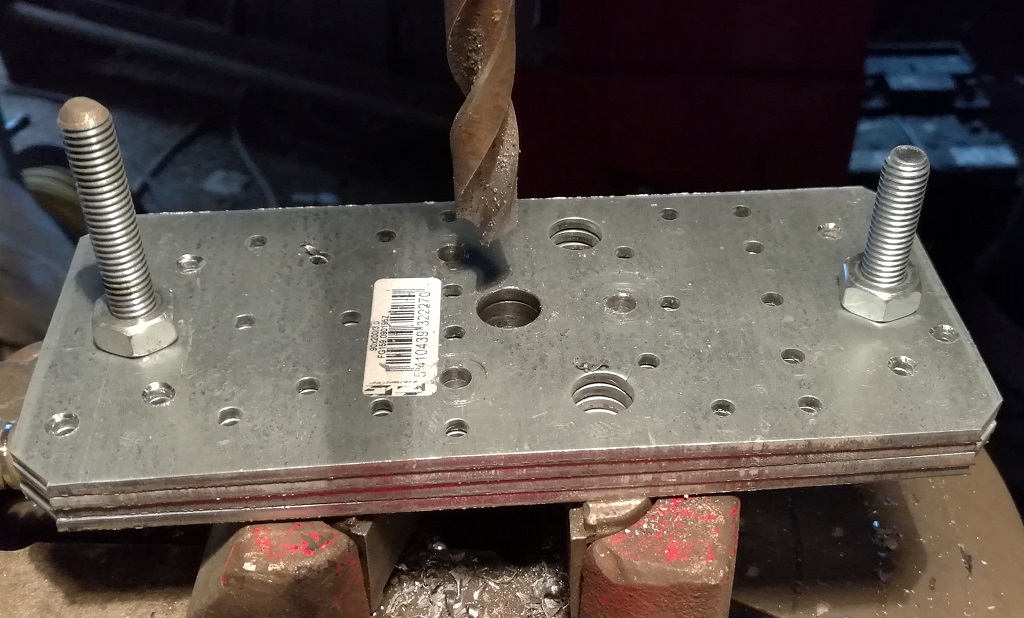

voila comment j'ai procédé pour forer identiquement toutes les plaques :

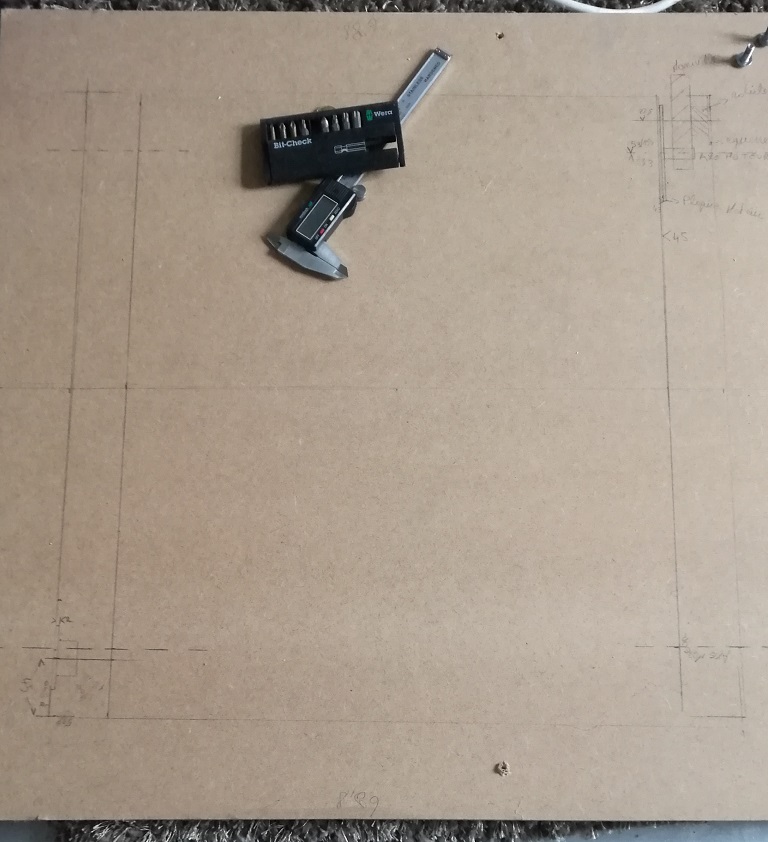

sur la plaque carrée de 690mm j'ai tracé en centrant la plaque de 530mm de coté,

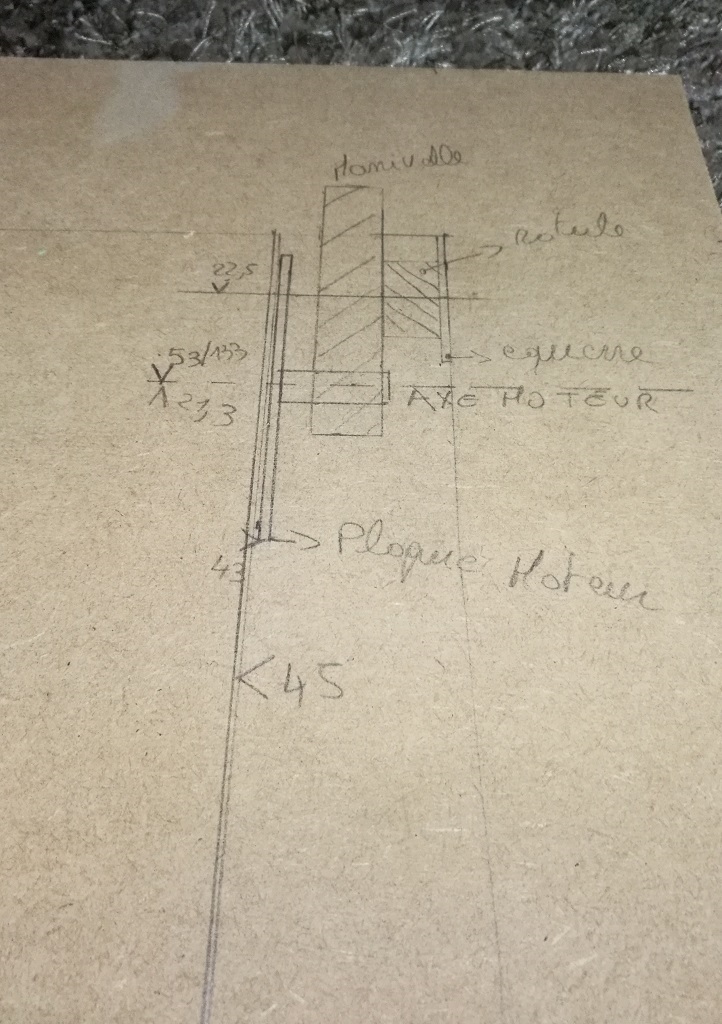

sur un coin j'ai mesuré et dessiné:
-la position de l'équerre qui sera sur le plateau mobile,
-la rotule,
-la manivelle,
-l'axe moteur,
-la plaque de fixation moteur


ainsi j'ai pu trouver la position:
-ou viendra se visser deux des quatre latte à panne de longueur 530mm
-la plaque moteur
-l'axe moteur





j'ai reporté sur les 4 coins la position du moteur





une version plus détaillée (enfin j'espère)


étapes 1,  reporter sur la grande plaque le plateau mobile en le centrant et reporter les dimensions :


http://pcshm-simulateurs-homemade.clicforum.com/image/110/a/1/a/constructio…






je reporte dans un des coins du plateau mobile dessiné sur le plateau fixe les éléments comme l'équerre, la rotule et la manivelle ce qui va me permettre de trouver la position des lattes verte que j'ai fixé sur le plateau fixe








ici je représente l'axe sortant moteur, la plaque de fixation du moteur et enfin la latte verte, ainsi je sais ou la fixer







je te conseille de procéder à la même méthode avec vos propres composant car vous n'avez peut être pas les mêmes épaisseur d'équerre ou de support que moi


la plaque moteur fait 90*200*3 mm





 la representation des 4 moteurs grâce aux repères fait auparavant






maintenant que je connais la position des moteurs et des systèmes de fixation, il n'y a plus qu'a visser toutes ces pièces et y poser les moteurs


pour commencer à rigidifier l'ensemble j'ai mesurer l'écart entre les lattes à panne et découper deux pièces sur mesures:

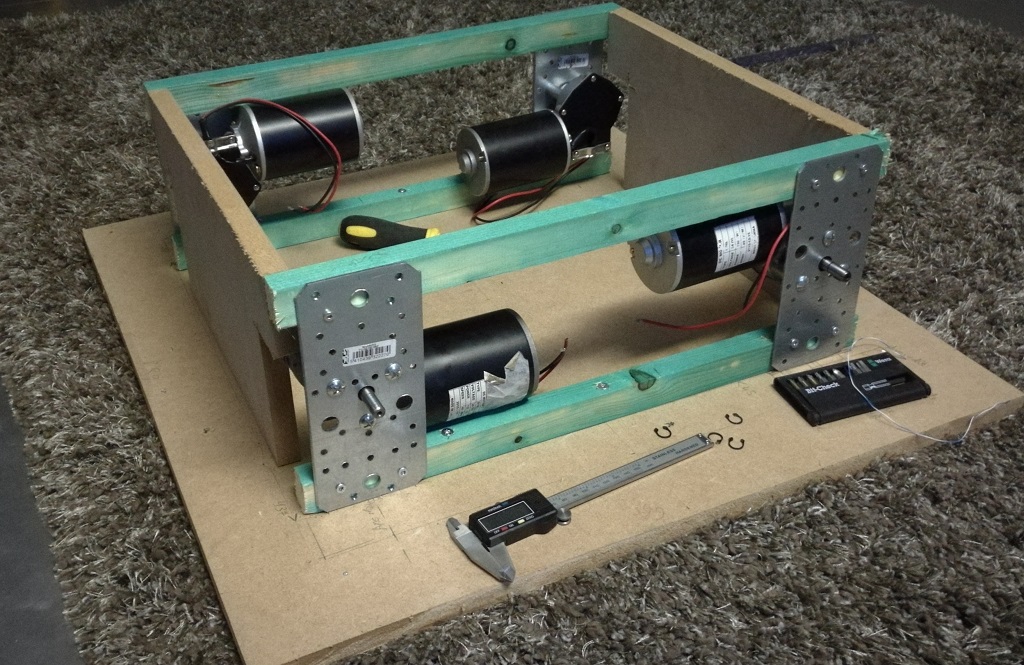

elle s'adapte parfaitement à ce que je voulais, une photo d'ou j'en suis à l'heure actuelle.





voila qui m'a pris déjà pas mal d'heures,,, j'espère pouvoir travailler dessus un peu demain,


A suivre,



_________________
tuto pour les nouveaux ou débutant !


Dernière édition par willaupuis le Sam 17 Déc - 14:08 (2016); édité 2 fois
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 830
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 916
Moyenne de points: 14,06

MessagePosté le: Sam 22 Oct - 23:35 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Cool jolie avancement  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Lun 24 Oct - 10:46 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ça me plait bien comme départ   Okay

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Mar 25 Oct - 21:53 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

L'avantage d'un simu compact comme celui-là, c'est qu'on peut le fixer sur les cockpit du commerce à la place du support du siège. Et comme souvent on peut régler la hauteur du volant on arrive à un truc vraiment nickel.
On pourrait même essayer de mettre la glissière du siège dessous (si c'est pas trop en porte à faux) pour pouvoir régler le simu/siège en profondeur ouah
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Jeu 27 Oct - 17:51 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Comme j'ai eu le temps de travailler dessus quelques heures voici la suite :


>>>> écrou de liaison<<<<


petite surprise en ouvrant le moteur (démontage du capot noir à l'arrière), je démonte l'écrou d'origine et  :crazy:  le pas de vis est changé plus moyen de visser notre écrou de liaison, donc il y a deux solutions :
- soit le coller à la colle époxy, dans ce cas il faut serrer avec une clé ronde fermée coudée sur l'écrou d'origine, ou le coller l'écrou d'origine sans le démonter.
- soit le souder à l'écrou d'origine, solution que j'ai choisit (plus facile pour mon cas)

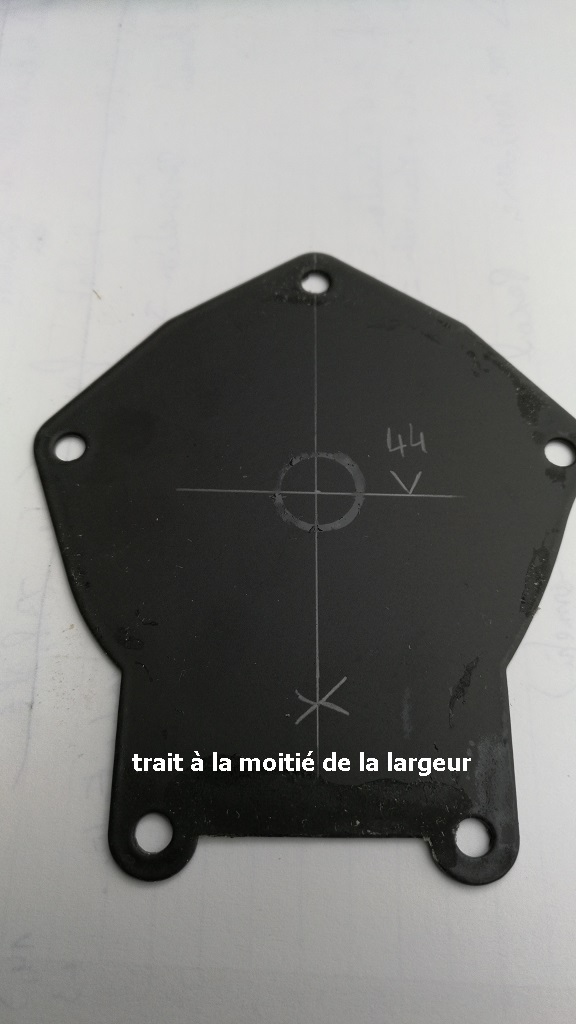

j'ai percé les quatre plaque noir à l'aide d'une mèche de 22, on peut voir la dimension que j'ai repris:

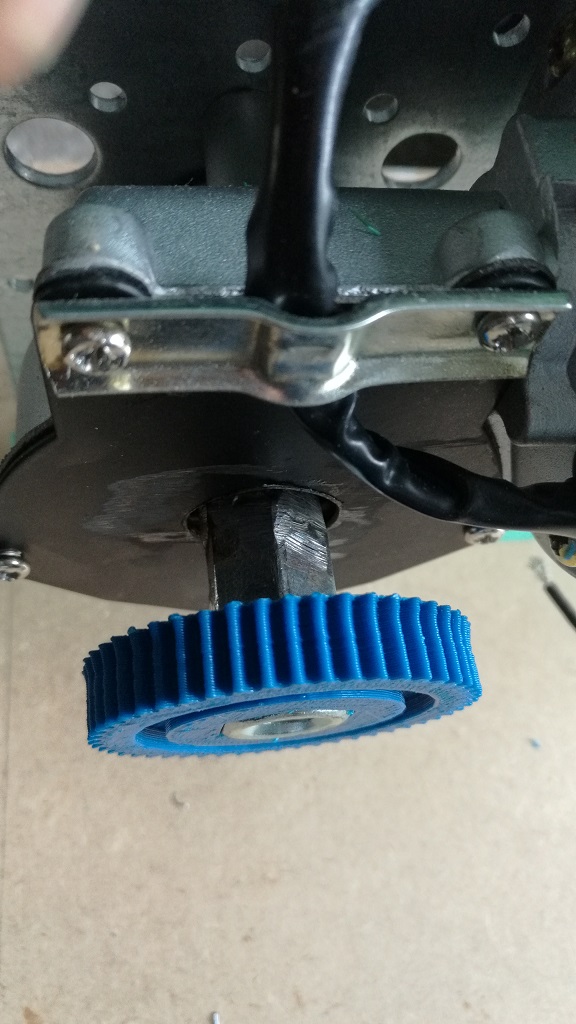

après avoir remonté l'écrou et sa plaque noir, je place le pignon 50 dents,,





>>>> support potentiomètre<<<<


voila un point délicat qui est pour moi un des plus important dans la conception de la partie électromécanique, on ne le dit pas assez mais le rôle du potentiomètre est primordial:
- pour connaître la position du moteur,
- il faut qu'il suive le mouvement du moteur si le support se déforme un peu,
- évite des vibrations si les pignons restent bien en contact
etc.

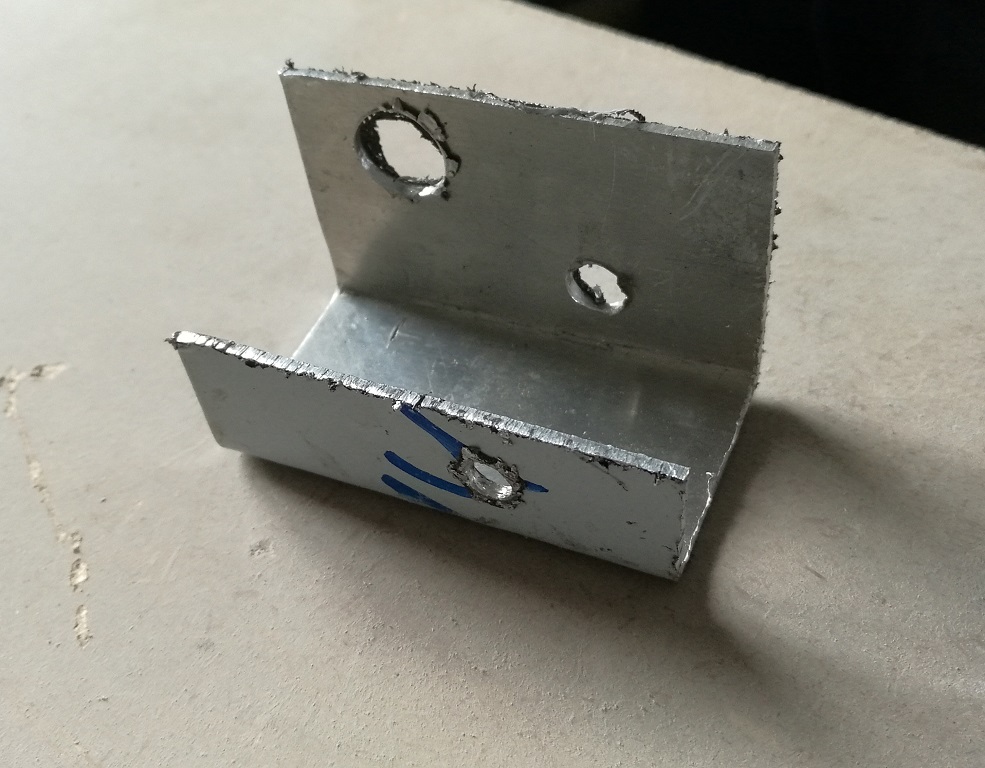

voici le modèle que j'utilise, récupération de plaque aluminium





un trou pour le potentiomètre, juste a coté un petit trou pour passer un tournevis, et enfin le dernier à l'opposer le trou de la vis de fixation sur le capot noir moteur








en laissant légèrement la vis desserrée on peut tendre avec un élastique pour avoir une tension permanente qui force les pignons a rester en contact,, ça évite qu'avec le temps et les vibrations que ça se desserre (non obligatoire)





>>>> Sabertooth<<<<


j'utilise un câble section 3mm² pour son alimentation,
je relie directement les câbles des moteurs sur les sortie M1 et M2 en ayant étamé à l'étain la partie dénudée

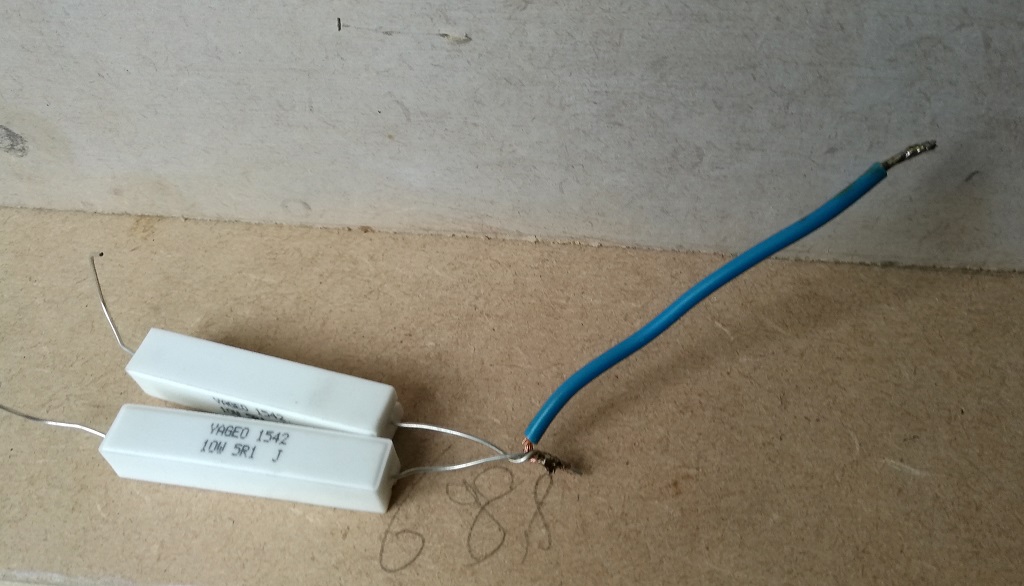

je relie un des cotés des 2 résistances fournies avec la cartes sur un câble et soude

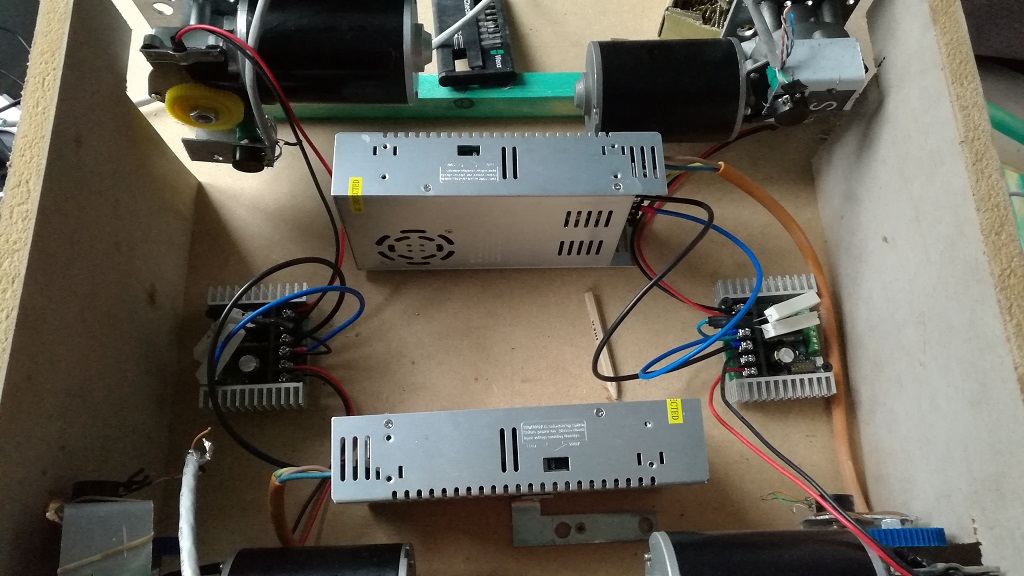

>>>>Alimentation<<<<


je plie une équerre et récupère une vis de boitier de pc (les toutes petites) pour fixer à l'arrière de l'alimentation





je positionne les sabertooth et les alimentations d'un point de vue pratique pour les branchement:





pour alimenter les deux alimentations en même temps, j'ai récupérer sur une vieille alim de pc son entrée :





question montage j'ai arrêté la,,,


comme j'arrive à l'arduino est que maintenant c'est la nano,, elle est vraiment minuscule et donne l'impression d'être fragile a manipuler,,
donc pour l'instant je la maintien avec un morceau de mousse de protection (celui de l'alim 1 kw comme quoi on peut recycler les emballages),, je verrais quand je l'aurais câblé si ça tient





voila c'est tout pour le moment.

_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 27 Oct - 19:23 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Alexandre tu n'as pas la possibilité de connaître le pas de filetage. Ce n'est peut=être pas très difficile à trouver.
pour le 8 mm les pas standard est 125, pour le 10 de 150, mais dans les deux cas en mécanique est utilisé le pas de 100.
Bien sûr tu ne trouveras pas ça en grande surface...
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Jeu 27 Oct - 20:18 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

willaupuis a écrit:


comme j'arrive à l'arduino est que maintenant c'est la nano,, elle est vraiment minuscule et donne l'impression d'être fragile a manipuler,,
donc pour l'instant je la maintien avec un morceau de mousse de protection (celui de l'alim 1 kw comme quoi on peut recycler les emballages),, je verrais quand je l'aurais câblé si ça tient






heu ... c'est une arduino micro (je crois que c'est marqué dessus Mr. Green


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Jeu 27 Oct - 20:27 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

il te faut un boitier :


http://www.ebay.fr/itm/Arduino-Gehause-Case-Housing-fur-Arduino-Nano-V3-Fix-Mount-orange-/122195491145?hash=item1c736b3949:g:6n8AAOSwAvJW-WlI


ou l'imprimer soi-meme voir sur thingverse


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Jeu 27 Oct - 20:45 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Exact c'est un micro. Pour le boîtier j'en ai imprimé un mais une fois installé j'ai voulu le retirer et j'ai cassé la prise usb.. Faut faire attention quand même c'est fragile !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Jeu 27 Oct - 21:06 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ah oui quand même ...


je pensais pas que c'etait aussi fragile


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Jeu 27 Oct - 21:37 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ah j'ai une question :


mon petit frère à son boulot peut avoir une carte de ce genre  http://arduino-lviv.blogspot.fr/2016/02/nano-ch340gatmega328p-robotdyn.html


est ce que ça peut fonctionner à la place de l'arduino micro ...


ils utilisent des drivers pour les faire reconnaître à priori, donc je ne sais pas si éventuellement je peux en avoir deux  gratos ...





Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Jeu 27 Oct - 22:18 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Pas de soucis, ça fonctionne aussi bien que les Uno. Ce n'est pas le même code que pour les micro mais bien le même que les Uno
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Jeu 27 Oct - 22:56 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

donc je pourrais éventuellement récupérer deux comme ça pour remplacer la micro ?


est ce que le code est dispo ? si besoin


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Ven 28 Oct - 09:54 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Pourquoi 2 ? Une suffit ! Oui le code est dispo
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Ven 28 Oct - 14:24 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

ben 2 parce que je vais les avoir gratos  :cool1:


et mon frère se tate de se faire un simu aussi maintenant depuis que je le tanne


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Ven 28 Oct - 14:30 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

cool
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Ven 28 Oct - 17:01 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

momoclic a écrit:
Alexandre tu n'as pas la possibilité de connaître le pas de filetage. Ce n'est peut=être pas très difficile à trouver.
pour le 8 mm les pas standard est 125, pour le 10 de 150, mais dans les deux cas en mécanique est utilisé le pas de 100.
Bien sûr tu ne trouveras pas ça en grande surface...






je rebondis sur la question, dans le kit 2DOF 120W les ecrous long de raccord vont ou il faudra faire une adaptation


mon frère va finir par faire son simu avant le mien


je fouine partout voir ce qu'on peut retrouver dans les ateliers et chez les potes et il veut qu'on attaque mercredi !!


et il nous reste du cable ethernet cat 6 en 4paires, ça peut le faire pour les arduino ??


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Ven 28 Oct - 17:36 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Il va falloir adapter les écrous. Mais avec de la colle epoxy c'est très facile.

Pour le câble, la catégorie n'est pas très importante, le plus important c'est le blindage (câble ftp ou sftp)
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Ven 28 Oct - 22:39 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Ok merci On va tenter de limiter les frais avec la recup

Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 30 Oct - 07:55 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

petite news rapide, le simulateur est fonctionnel, je l'ai testé sous assetto corsa et c'est niquel, il est bien rigide.


je posterais bientôt le détail en image, (manque de temps)


question visuel il ne me reste plus que les 4 plaques de coté a couper > peindre et a fixer
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Dim 30 Oct - 09:08 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

cool

Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Dim 30 Oct - 10:10 (2016)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle) Répondre en citant

Sa été super rapide cool
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 01:17 (2017)    Sujet du message: concept 3 dof SK1 120w (encore un nouveau modèle)

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3  >
Page 1 sur 3


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
