projet 3 dof sk1 c'est régler
Aller à la page: 1, 2, 3, 4, 5  >

Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations
Sujet précédent :: Sujet suivant
Auteur Message
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mar 15 Nov - 12:29 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Alors voilà j'ai trancher pour faire le même simulateur que willaupuis le sk1
Je trouve qu'il correspond très bien à ce que je voudrais me faire


Alors voilà j'aurais besoin d'une liste détaillé  de ce qu'il faut acheter en commerce  pour ne pas bloquer dans la construction et m'éviter les trajets inutile 😂


Si je part sur un kit 3dof 120 watts simukit que faut il prévoir en plus pour tout finir ... A priori il faut les cames alu ? Rien d'autres ?


Et surtout j'ai imprimer le tuto de Will mais ya des trucs ou je suis largué et pourtant lu et relu 😩


Serait il possible d'avoir les d'immensions. .. Les plans pour tout découper percer ...
Et dernière question pour le moment 4 moteurs 120 watts suffisant si je veux y claquer un playseat ou un truc dans le genre ?


Pour l'organisation je voudrais faire ça en 3 étapes
1 achat de la camelote et prédécoupage perçage. .. Comme ça plus qu'à assemblé le tout une fois la commande passée chez simu
2 commande du kit 3 dof combien de temps faut il prévoir entre commande et réception ?
3 raccorder le kit sur le châssis et peaufiner le tout


Est ce que c'est une bonne méthode d'après vous
_________________
Amicalemement votre


Revenir en haut
Skype
Publicité






MessagePosté le: Mar 15 Nov - 12:29 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Mar 15 Nov - 14:04 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Si j'ai bien compris c'est la dernière proposition de notre ami Willaupuis.

Simukit, si tu va sur son site, est en mesure de te fournir toutes les pièces spécifiques à ce montage : moteurs, manivelles et rotules.
Tout le reste tu n'auras aucun mal à te le procurer dans un magasin de bricolage.

Si le manivelles te font défoncer ton budget il est assez simple d'en fabriquer pour qui à quelque notions de bricolage et est en mesure de se procurer quelques morceaux d'alu ou d'acier.

Et puis panique pas comme ça, il y en a plein d'autres, et pas que des bricoleurs qui ont construit des simulateurs. Si quelque chose t'échappes, tu nous en fait part Wink

Les dimensions c'est toi qui les connait en fonction de ton siège, de ta taille, de ton poids, de ton installation, de ta pièce on ne peut décider à ta place, que veux-tu de mieux tu décide de tout...
Sur le site et dans les tutos tu as plein d'exemples de dimensions. Tu as un mètre ?
Il ne faudrait pas aussi te le fabriquer et te l'envoyer par mail

Les question concernant le Simukit tu les poses sur le site de Simukit, ça me semble plus approprié, non ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mar 15 Nov - 15:16 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Bon je commande le kit 3dof 120 watts et les 4 manivelle zou 😆
Pour le châssis je pense rester proche de celui de will

_________________
Amicalemement votre


Revenir en haut
Skype
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Mar 15 Nov - 17:58 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

au minimum tu dois te fournir une plaque de médium en épaisseur 18mm
ensuite je te copie ce que j'ai mis dans mon post:

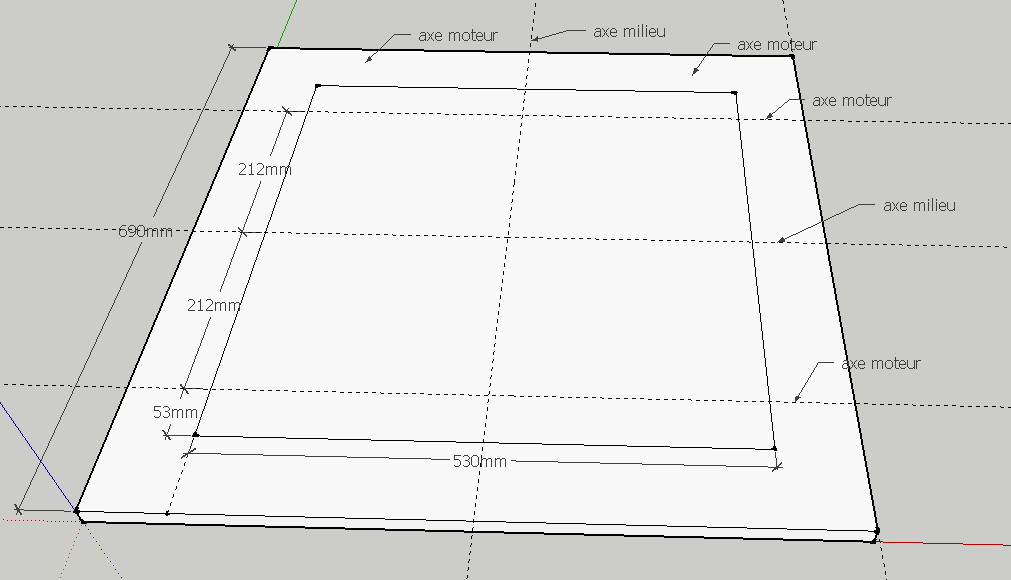

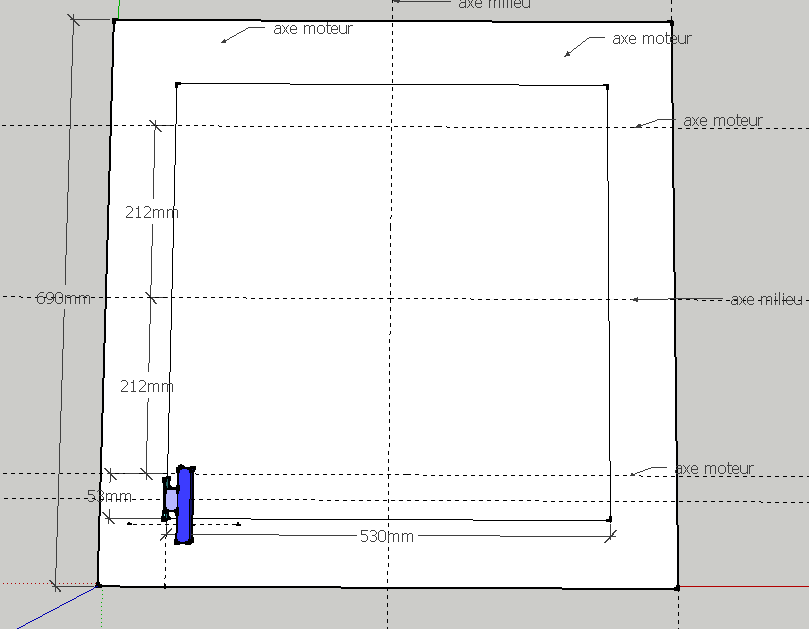

j'ai commencé par couper dans la plaque de mdf (médium) :


-un carré de 690mm de coté
-un carré de 530 mm de coté

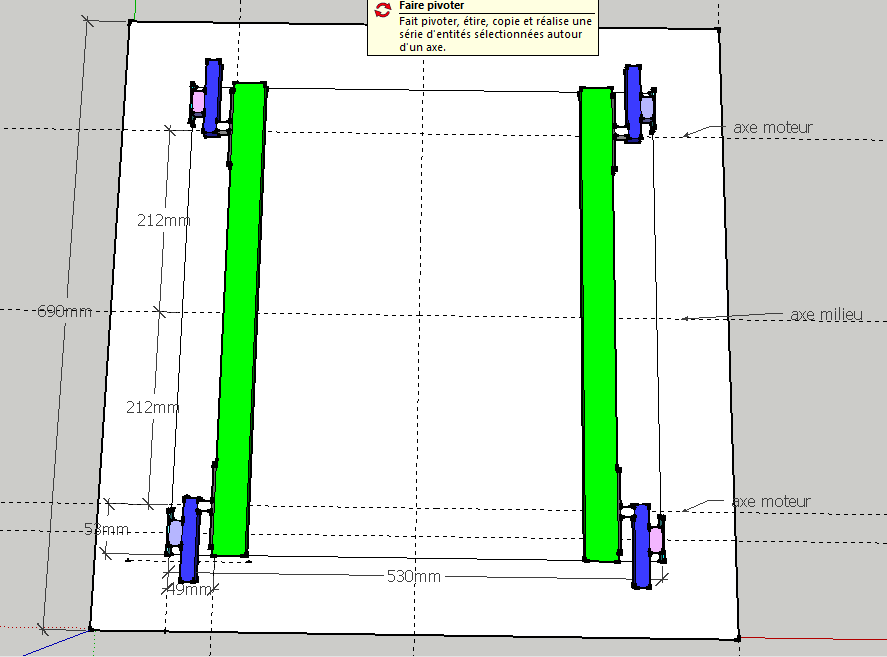

ensuite j'ai coupé 4 lattes à panne (utilisé en toiture) de 530mm de longueur.

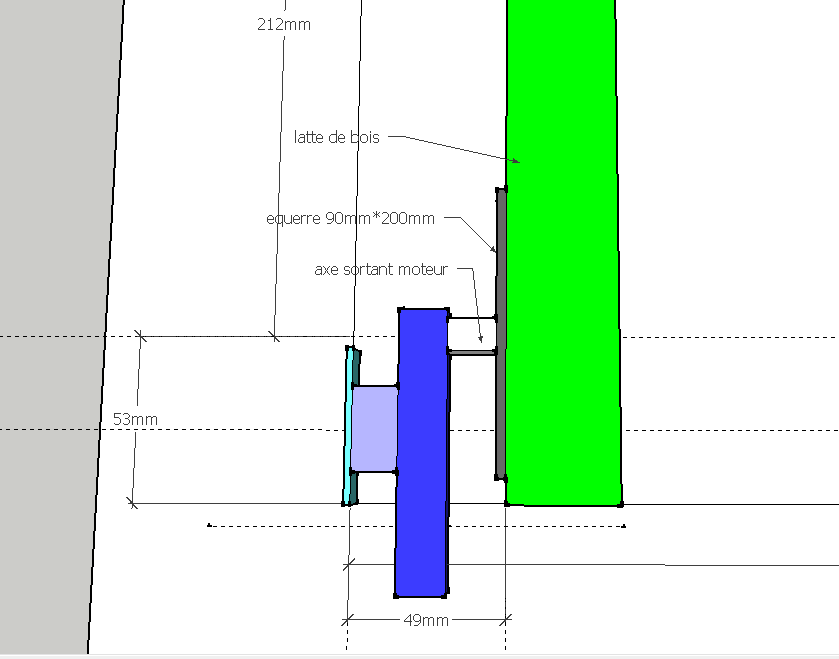

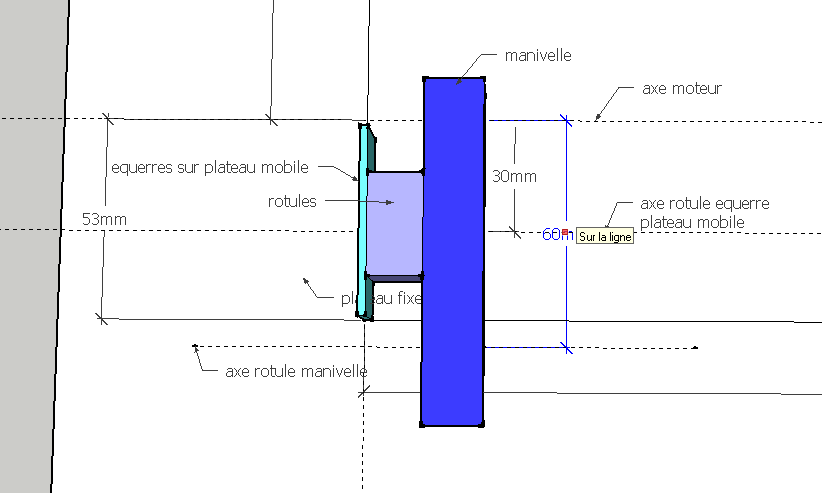

acheté 4 plaque de fixation de taille 200*90mm et j'ai foré 3 trou de 6,5 mm au point de vissage en forme de triangle et un central de 13mm de diamètre afin de pouvoir venir fixer les moteurs

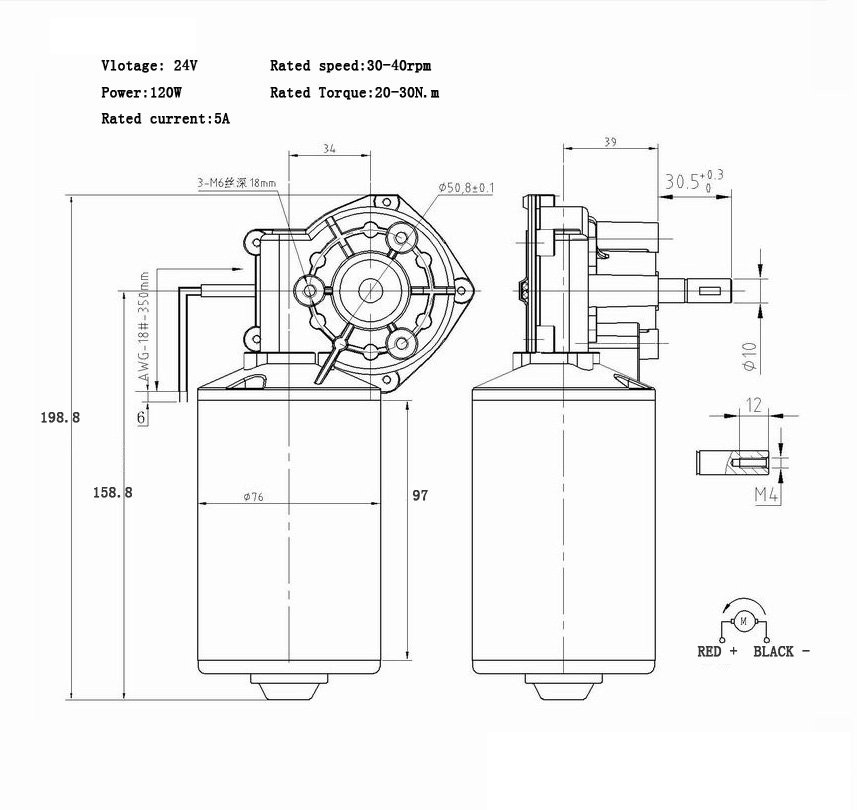

plan du moteur pour toi percer à l'avance si tu n'as pas la patience d'attendre tes moteurs:






pour la  photo (sauf la plaque carré de 690mm de coté) il faut dans mon post:


quand tu sera déjà prêt à ce niveau on en reparlera. le plus long sera de percer les plaques support , il faut aller étape par étape
je ne peux pas vraiment te donner exactement toutes les mesures au trou près, mais je vais te guider dans le placement de chaque élément, car il faudra centrer, mesurer etc
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mar 15 Nov - 19:58 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Ok super sympa de ta part je pense effectivement que le mieux était de commander le kit direct et d'attendre la réception les pièces sous la main ça me parlera mieux 😉 pour ce qui du mdf je vais pas me prendre la tête je vais les faire suivre couper direct aux dimensions donne et les plaques je vais les acheter mais attendre l'arrivée des moteurs
Je vais commencer par le socle et la base mobile pour voir un peux l'encombrement au sol
Par contre une question si je veux rajouter un espèce de cockpit en bois c'est possible ?  Car je voudrais au final avoir le siège le volant et pédale qui bouge ensemble
J'ai fouillé un peux et j'ai trouver des plans je vais joindre des photos si tu peux me dire ce que tu en pense ?







_________________
Amicalemement votre


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 830
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 916
Moyenne de points: 14,06

MessagePosté le: Mar 15 Nov - 20:06 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

C'est ce cockpit que tu veux mettre en mobile  ? tu la déjà ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mar 15 Nov - 20:11 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

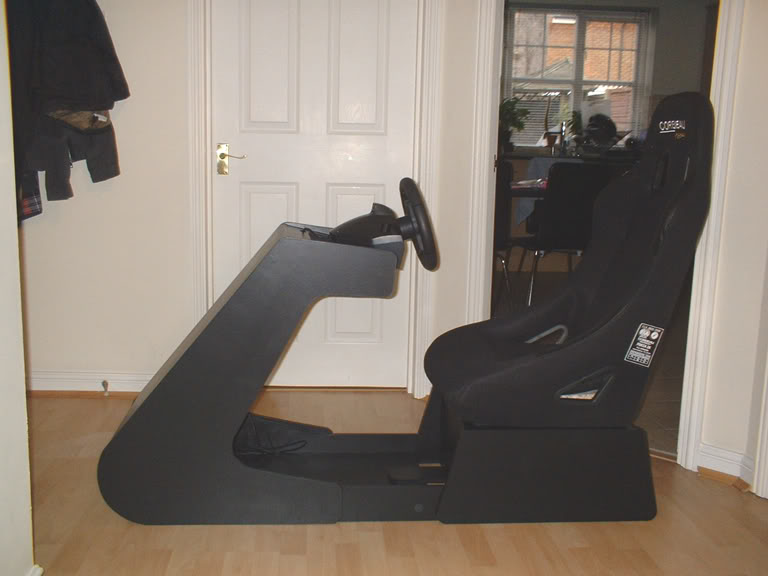

Non c'est pas celui là exactement j'ai les plans pour le réalisé mais je vais l'adapter sur la base will enfin si c'est possible


Yen a plusieurs je met une deuxième tof



_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mar 15 Nov - 20:12 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

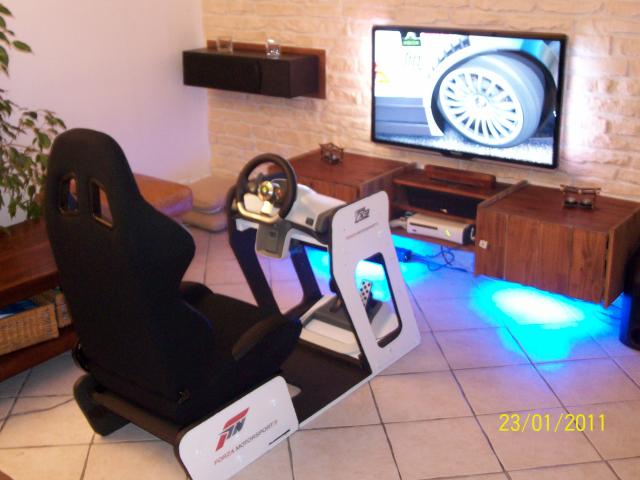

En gros je voudrais que ça ressemble à peux prêt à cà sur la base 3dof
_________________
Amicalemement votre


Revenir en haut
Skype
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Mar 15 Nov - 20:41 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

faut pas oublier que le bois est assez lourd ... pas top pour un tout mobile

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Mar 15 Nov - 21:05 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Si j'étais toi, je partirai sur ce cockpit si c'est ce modèle que tu veux, par contre le support du siège je le remplacerai simplement par le simulateur pour n'avoir que le siège qui bouge qui procure des sensations plus réalistes Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Mar 15 Nov - 21:50 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

perso, je te déconseille un full mobile, tu vas perdre en réactivité et pour l'avoir testé deux fois le rendu n'est pas aussi réaliste.
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Mar 15 Nov - 22:17 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Wanegain a écrit:

Si j'étais toi, je partirai sur ce cockpit si c'est ce modèle que tu veux, par contre le support du siège je le remplacerai simplement par le simulateur pour n'avoir que le siège qui bouge qui procure des sensations plus réalistes Okay
à peu de chose prêt ce que je vais faire

Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 830
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 916
Moyenne de points: 14,06

MessagePosté le: Mar 15 Nov - 22:32 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

si tu met tout ce playseat sur la partie mobile ça va pas le faire ça sera trop lourd en bois et pas assez rigide ça te coûtera plus cher en équerres pour rigidifier qu'autre chose


sinon je suis d'accord avec les autres pour le rendu des forces ainsi que la puissance des effets le siège seul est plus adapté surtout pour les jeux de voitures  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 19:27 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

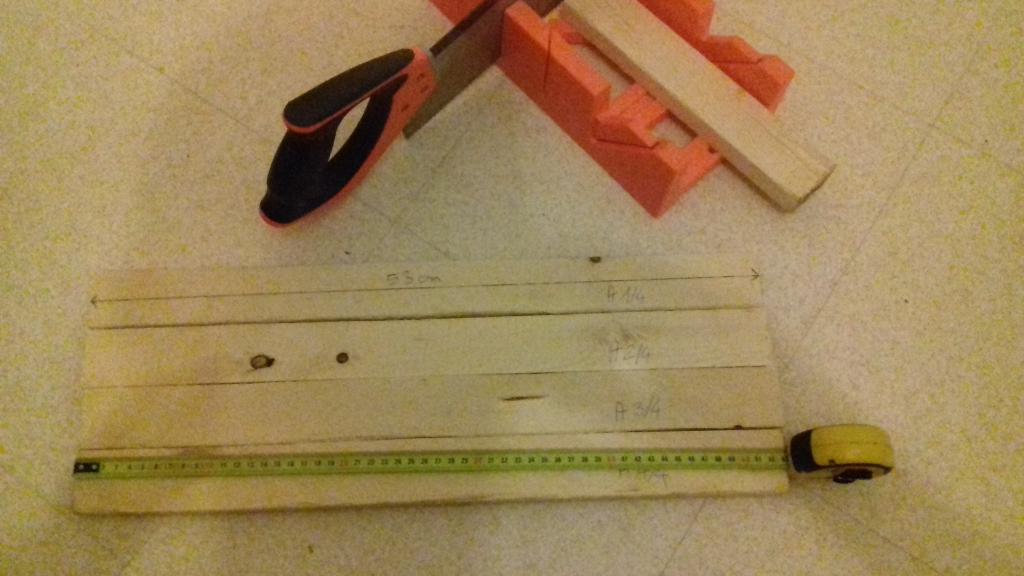

Bon alors voilà ont commence  doucement
Le but de refaire le projet de will et de le detailier étapes par étapes pour le débutant comme moi , mais ça pourra sûrement en motiver plus d'un 😊


Donc perso direction casse auto pour récupérer un baquet prix 50 balles

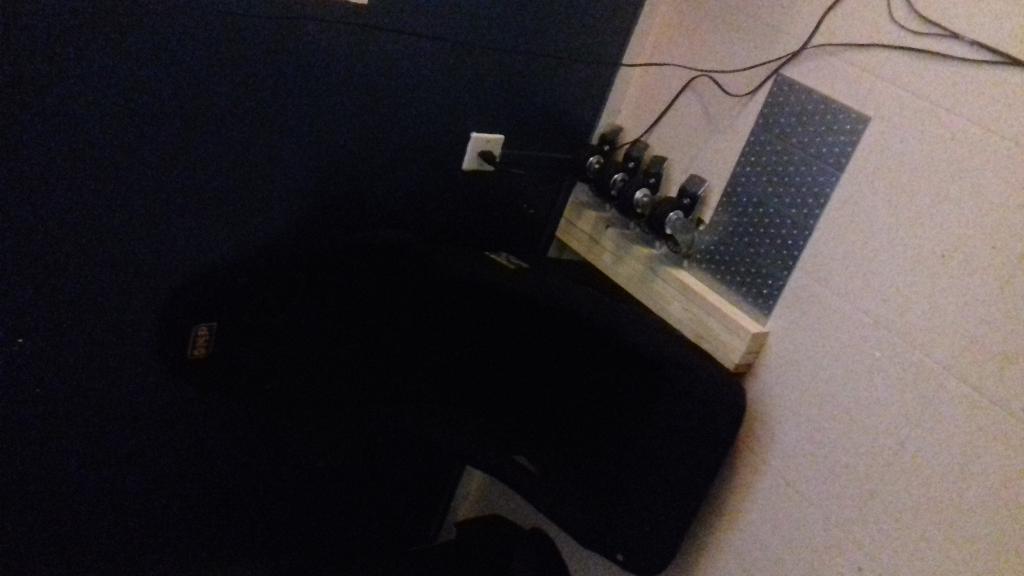

Direction magasin de bricolage de mon quartier achat des 4 roulettes pour le déplacer attention j'ai pris du gros pas obliger du tout prix 11.15 pièces x4
Le tasseau j'ai pris du 22x48 sur 2,40 M prix 3.65
Support moteur c'est platine multitrous 200 100 y avais pas de 60 fuck prix 2.20 pièces x4







_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 19:30 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Donc étape 1 ont coupe le tasseau en 4 bouts de 53 cm



_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 19:33 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Demain je vais aller chez merlin pour faire découper deux panneaux mdf en 1mm d'épaisseur


Dimensions du premier carré de 53x53
Dimensions dun deuxième tj carré de 69x69 je précise quand même c'est des centimètres je vous donnerais les photos et les prix
_________________
Amicalemement votre


Revenir en haut
Skype
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Mer 16 Nov - 19:39 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

chat2c a écrit:
Demain je vais aller chez merlin pour faire découper deux panneaux mdf en 1mm d'épaisseur


Dimensions du premier carré de 53x53
Dimensions dun deuxième tj carré de 69x69 je précise quand même c'est des centimètres je vous donnerais les photos et les prix


rassure moi, ce sera une plaque de 18mm et pas 1mm  Mr. Green


sinon pour l'instant rien de difficile,
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 19:41 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Arf oui 18 pas 1 cest une faute de frappe 😂
_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 19:44 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Hé non effectivement le truc c'est que ton sk1 à tout pour plaire sur tous ceux que j'ai pus voir il est pile poil quand ont va en arriver à la livraison du kit et qu'il va falloir monter ça a mon avis je vais bien en c...r 😭
_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Mer 16 Nov - 21:01 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Par contre will tu peux me dire quelle équerre tu a pris pour les bielles sur le plateau mobile et celle pour le châssis celle pour lantivrillage
_________________
Amicalemement votre


Revenir en haut
Skype
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Sam 26 Nov - 20:15 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Bien le bonjour donc du nouveau
Kit reçus en un temp record si je vous dis commande validé le mardi recus le samedis matin alors la je dis bravo 😉
Le projet avance les achats sont quasiment fini maintenant au boulot

_________________
Amicalemement votre


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Sam 26 Nov - 22:11 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Ah oui effectivement ça a été rapide !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
chat2c
Habitué
Habitué

Hors ligne

Inscrit le: 13 Nov 2016
Messages: 61
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Haute-Normandie
Département (France): 76- Seine-Maritime
Ville: forges les eaux
18/07/1983 Masculin Cancer (21juin-23juil)
Point(s): 169
Moyenne de points: 2,77

MessagePosté le: Sam 26 Nov - 22:20 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Ouep vive la Belgique et vive simukit franchement impec encore merci à vous maintenant ça va être tout un bazard à monter ça 😂
_________________
Amicalemement votre


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Sam 26 Nov - 22:28 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Okay ange yes
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 27 Nov - 10:15 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

chat2c a écrit:
Par contre will tu peux me dire quelle équerre tu a pris pour les bielles sur le plateau mobile et celle pour le châssis celle pour lantivrillage


pour les équerres je ne pense pas que ce soit important que tu ais identiquement les mêmes que les miennes,, vu qu'on peut les fixer ou on veux.
sinon elles font 45mm de coté (et on un angle de 90°  Mr. Green )


bon maintenant que tu as tous les composants, tu va pouvoir passer à la suite,,
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 27 Nov - 10:53 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

en étapes 1, tu dois reporter sur ta grande plaque le plateau mobile en le centrant et reporter les dimensions :



_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 27 Nov - 11:15 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

je reporte dans un des coins du plateau mobile dessiné sur le plateau fixe les éléments comme l'équerre, la rotule et la manivelle ce qui va me permettre de trouver la position des lattes verte que j'ai fixé sur le plateau fixe








ici je représente l'axe sortant moteur, la plaque de fixation du moteur et enfin la latte verte, ainsi je sais ou la fixer







je te conseille de procéder à la même méthode avec tes propres composant car tu n'as peut être pas les mêmes épaisseur d'équerre ou de support que moi


la plaque moteur fait 90*200*3 mm





_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Dim 27 Nov - 11:41 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

voila la representation des 4 moteurs grâce aux repères fait auparavant





peux tu me dire si c'est assez clair? ainsi je le rajouterais dans mon post perso
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Dim 27 Nov - 21:43 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

en tout cas, je trouve ça super bien là


on comprends bien tout


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Dim 27 Nov - 23:03 (2016)    Sujet du message: projet 3 dof sk1 c'est régler Répondre en citant

Oui tu devrais mettre ces schémas dans ton projet Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 19:08 (2017)    Sujet du message: projet 3 dof sk1 c'est régler

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5  >
Page 1 sur 5


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
