frein à main et levier séquentiel diy de mimi 67


Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Addons
Sujet précédent :: Sujet suivant
Auteur Message
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Lun 28 Nov - 23:28 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

salut

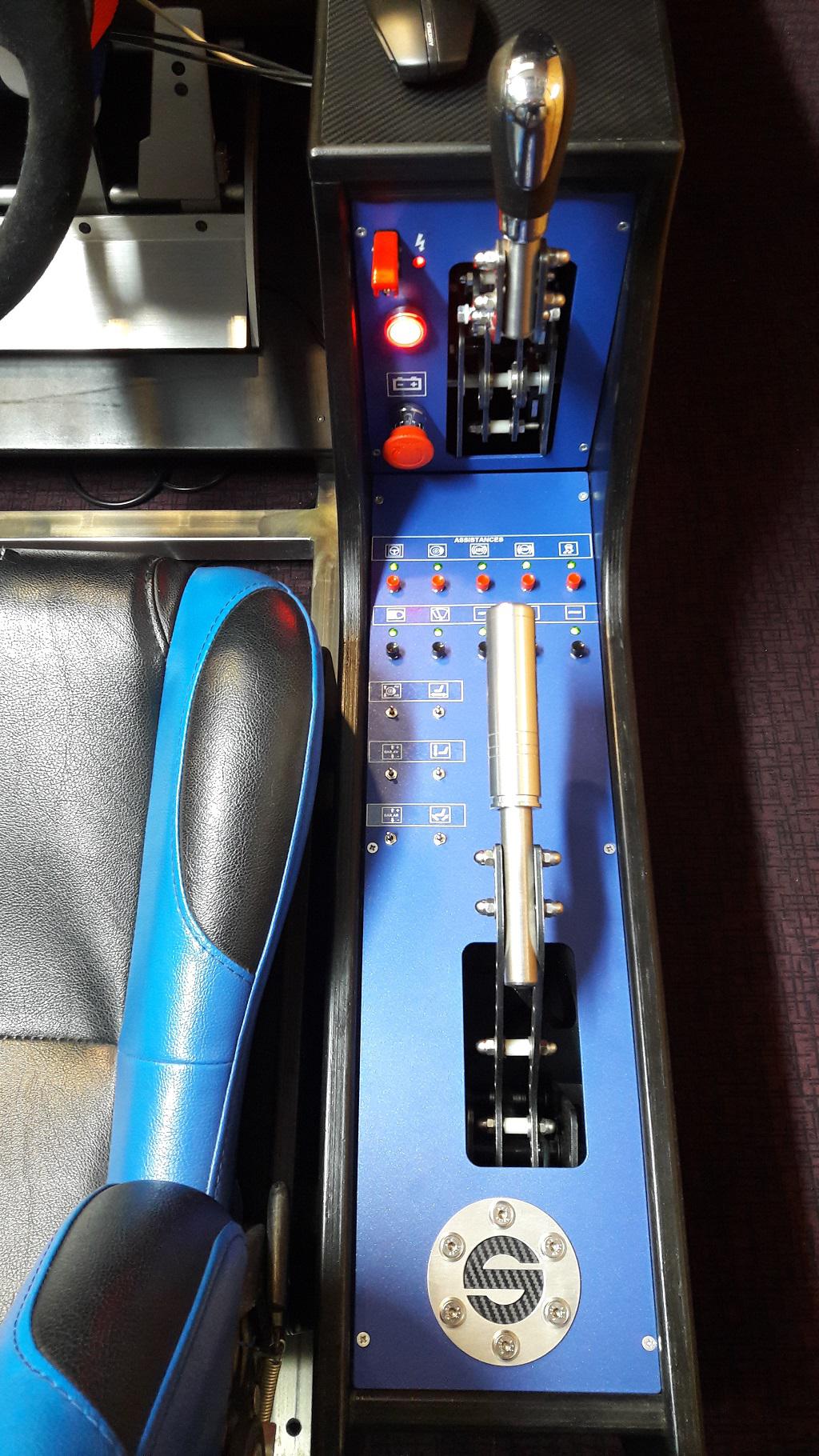

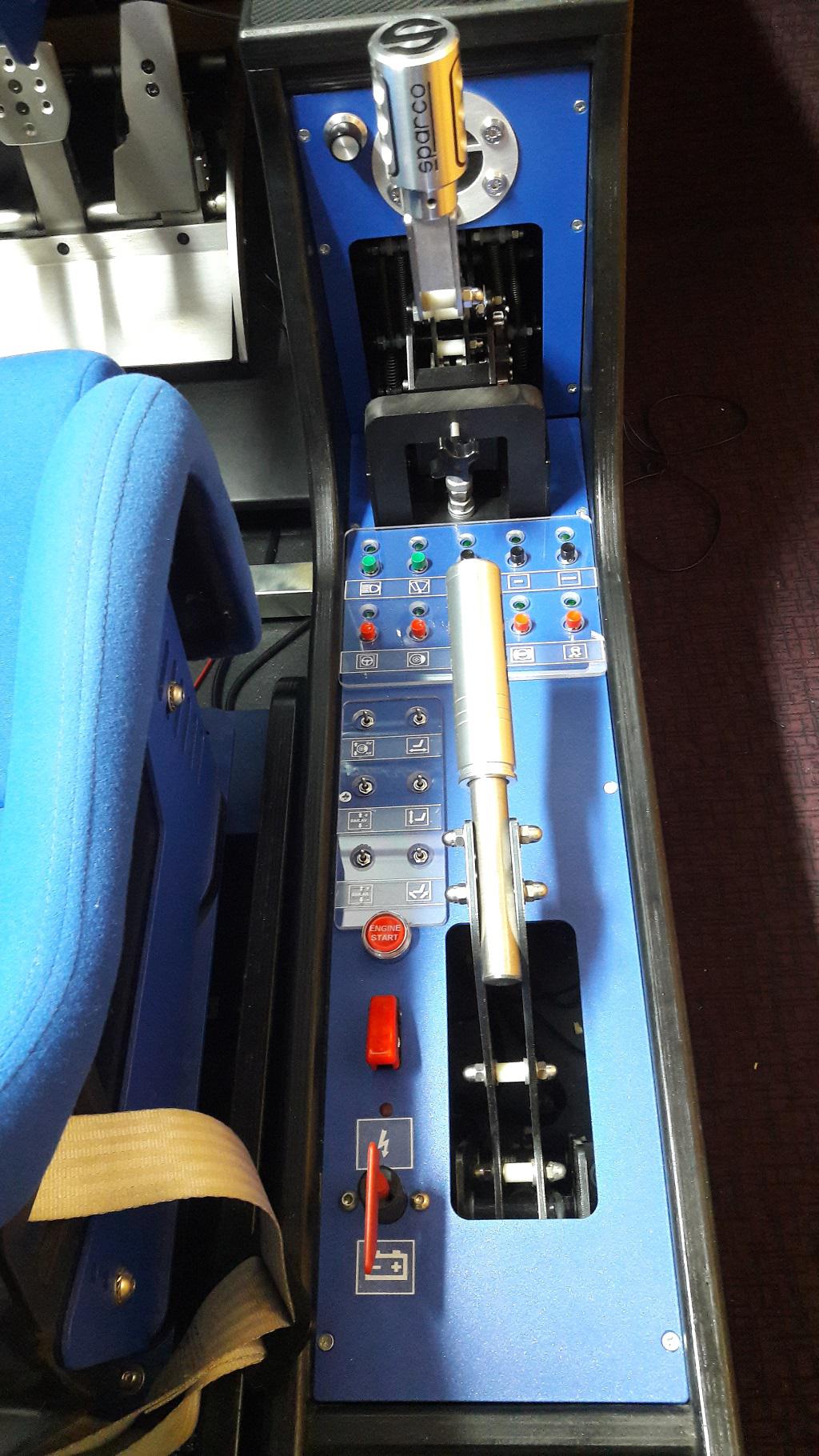

je vous présente mon levier de vitesse séquentiel et frein à main fait maison.

le frein à main est du type on/off et est composé d'un vérin a gaz récupéré, les différentes platines sont en acier 4mm et découpées au laser, le tout est assemblé par des tiges filetées et des entretoises plastique, le contact se fait grâce à un micro switch et le levier est monté sur roulements à billes.




j'ai rajouté des rondelles que j'ai découpé dans du caoutchouc et un ressort sur la tige pour réduire la course et faire lune butée plus molle.



Pour le levier séquentiel je me suis inspiré d'un concept que j'avais vu sur le net (le système avec les biellettes et la roulette) j'utilise les mêmes platines et levier que le frein à main et les contacts se font à l'aide de deux micro switch, les ressorts réglables ramènent la roulette dans son logement au centre, le levier est également sur roulements, ainsi que l'articulation des biellettes.

Je pense que question fiabilité je suis tranquille. :B
bon si devais changer quelque chose, je pense que je réduirais la course du levier (modifier les butées de la roulette).












sur les trois dernières photos ce sont les deuxièmes que j'ai fabriqué pour un collègue (les miens ne sont pas visibles car intégrés dans la console de mon cockpit) mais ce sont quasiment les mêmes sauf en inox de 3 mm (heureusement d'ailleurs car cet été son playseat était sous 60 cm d'eau dans sa cave après un gros orage Crying or Very sad )

petite vidéo en fonctionnement.



Revenir en haut
Publicité






MessagePosté le: Lun 28 Nov - 23:28 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 606
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 617
Moyenne de points: 10,52

MessagePosté le: Lun 28 Nov - 23:36 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Ta boite à boutons, ton shifter et ton fàm c'est excellent ! Un superbe finition.


Le rebond du shifter ne me plait pas trop, mais là chacun ses gouts
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Mar 29 Nov - 00:11 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

c'est vraiment propre chapeau et la console bouton box est trop classe aussi  Okay
 mais je suis comme wanegain je trouve la course du shifter est trop longue et du coup ça fais se rebond
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Mar 29 Nov - 08:21 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Merci pour vos retours.
c'est vrai que la course du levier est un peu trop longue, je l'ai d'ailleurs mentionné, on peut la raccourcir, en réduisant la taille des platines sur laquelle la roulette se déplace, mais bon, en utilisation ça ne me gêne pas plus que ça, j'ai réglé les switch de façon à ne pas être obligé d'aller jusqu'en butée pour faire contact.
Le rebond je pense que c’est du à la forme courbée du levier en grande partie, avec un levier droit ça devrait moins bouger, mais quand je l'utilise je ne lâche jamais le levier brutalement, j'accompagne le mouvement, donc pareil, ça ne me dérange pas plus que ça.

j'avais aussi fait un proto (non terminé et laissé en stand by depuis presque un an) d'une boite un H modifiable en séquentiel fonctionnant sur le même principe, je ferais une vidéo à l'occas.


Revenir en haut
obobo
Passionné
Passionné

Hors ligne

Inscrit le: 04 Oct 2016
Messages: 462
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Languedoc-Roussillon
Département (France): 30- Gard
13/02/1976 Masculin Verseau (20jan-19fev)
Point(s): 772
Moyenne de points: 1,67

MessagePosté le: Mar 29 Nov - 08:35 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Tu n'as jamais pensé à diffuser les plans ?

Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 770
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 792
Moyenne de points: 1,73

MessagePosté le: Mar 29 Nov - 10:54 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Superbe travail, j'avais bien repéré l'originalité des systèmes...
De quel outillage disposes-tu pour de telles réalisation ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Mar 29 Nov - 11:36 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Je veux bien voir la vidéo de la boîte en H Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Mar 29 Nov - 12:18 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

j'ai dessiné les différentes pièces (platines , bielettes...); sous solidworks et la machine à découpe laser (au boulot) à fait tout le travail à ma place Very Happy , puis un peu de polissage pour la finition.
Si quelqu'un veut les plans , je pense que je peux les retrouver, du moins ceux des pièces découpées au laser (j'ai pas dessiné le produit fini monté).


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Mar 29 Nov - 23:07 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

le vidéo de la boite en h, que j'avais faite en début d'année et qui était destinée à remplacer mon levier séquentiel, mais il reste beaucoup à faire encore: trop volumineux, trop bruyant, le rappel au centre pas au point et le levier courbé avec le poids du pommeau qui déséquilibre le fonctionnement et je n'ai réalisé que la partie mécanique pour l'instant



Revenir en haut
miky-deliic
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 107
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 12- Aveyron
Ville: la loubiere
10/05/1992 Masculin
Point(s): 215
Moyenne de points: 2,01

MessagePosté le: Mer 28 Déc - 10:35 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Magnifique travail !  cool

Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 770
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 792
Moyenne de points: 1,73

MessagePosté le: Mer 28 Déc - 10:40 (2016)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Vrai tout ça, il semble que ça manque aussi un peu de fermeté ? mais c'est beau Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Jeu 5 Oct - 07:51 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

hello

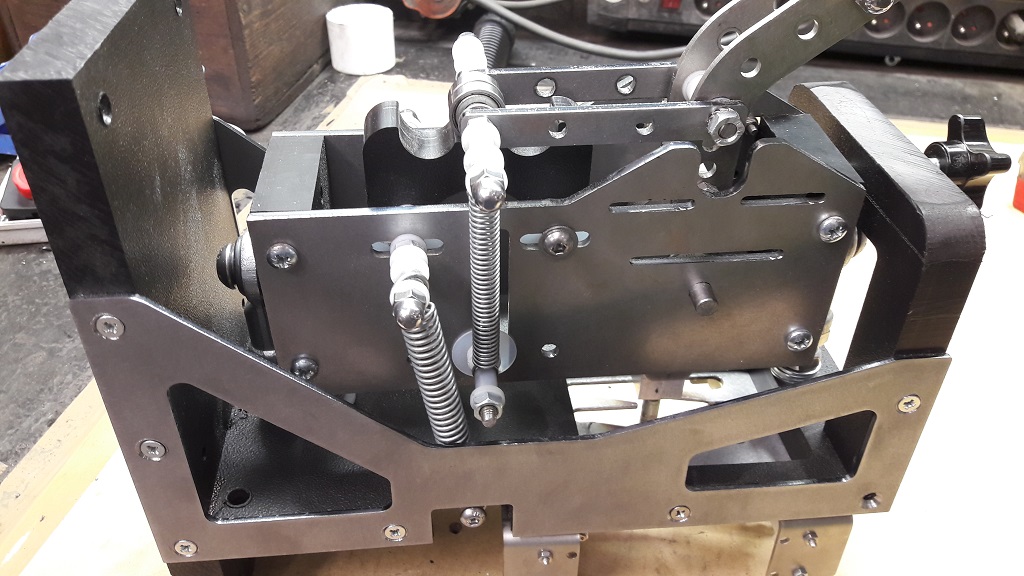

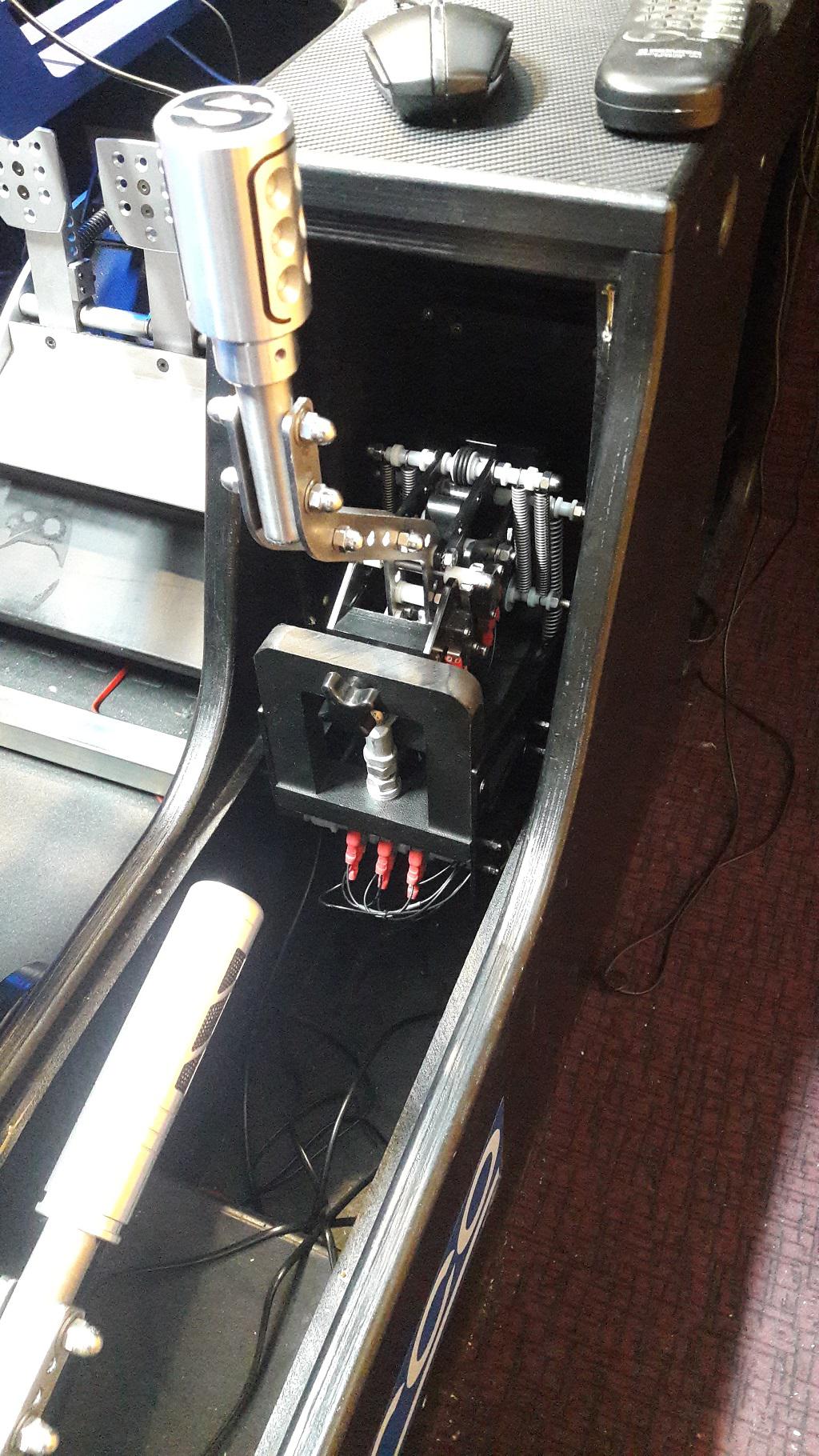

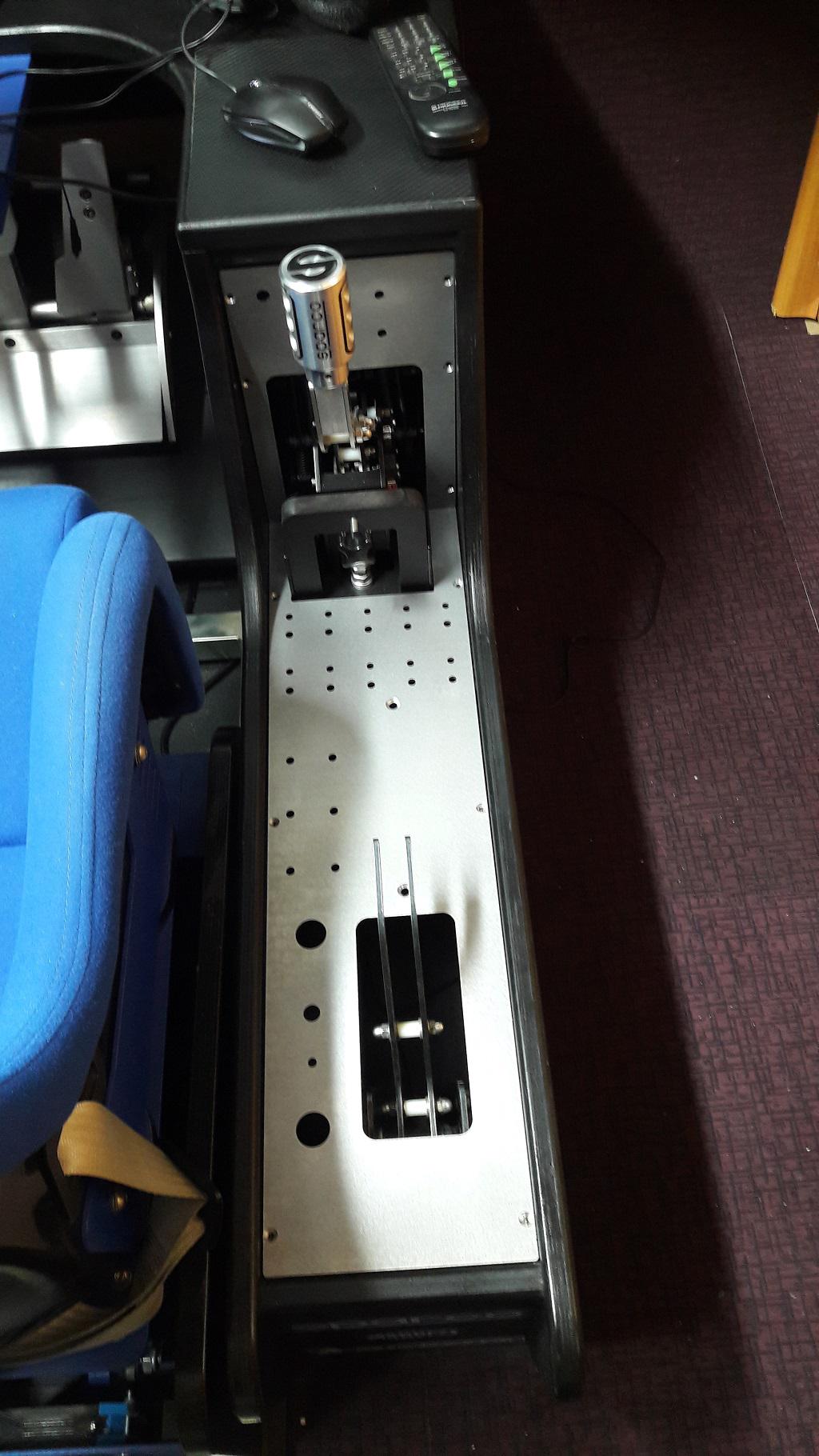

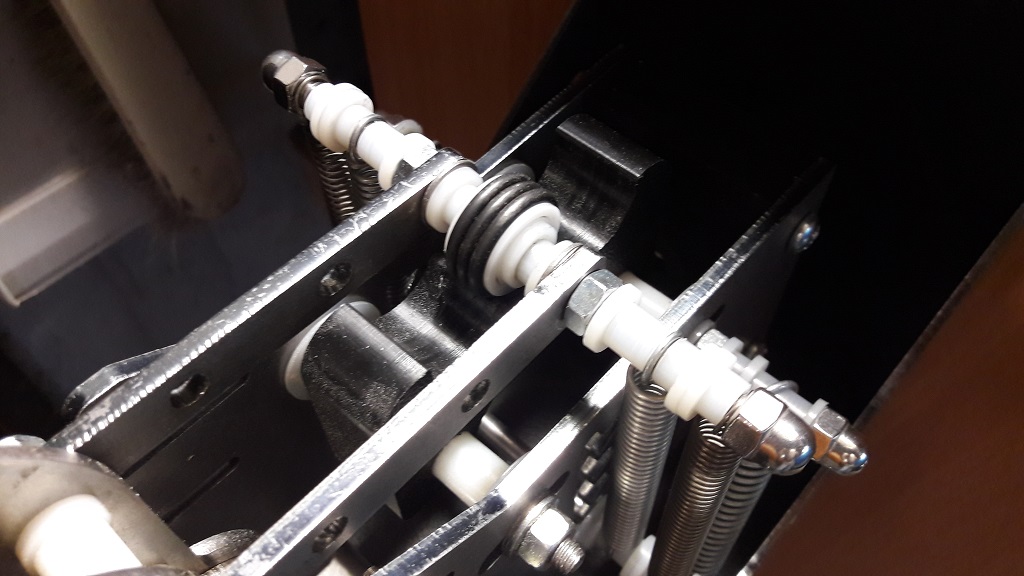

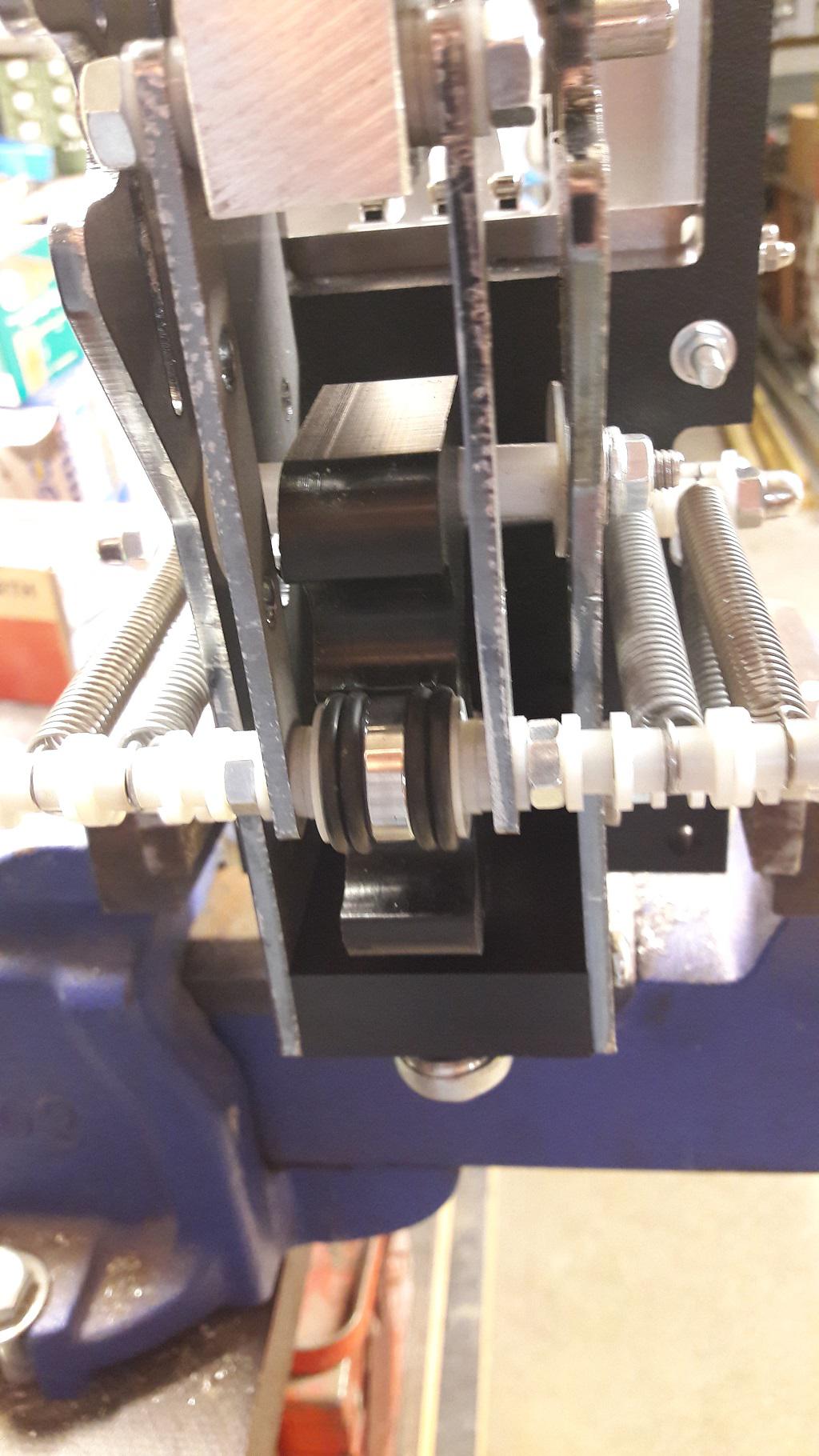

Après avoir longtemps mis de coté ce projet, je m’y suis remis il y a quelques temps.

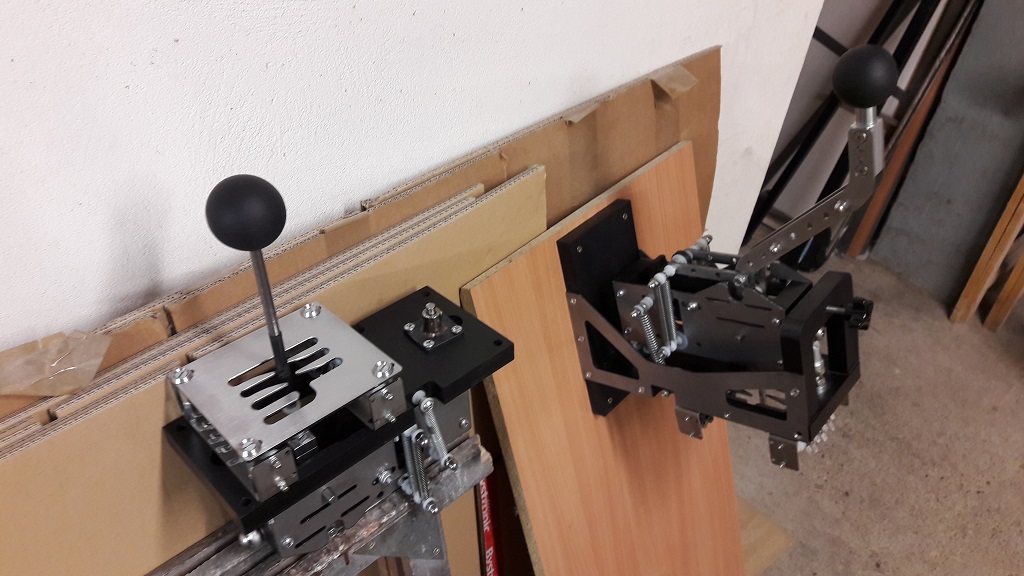

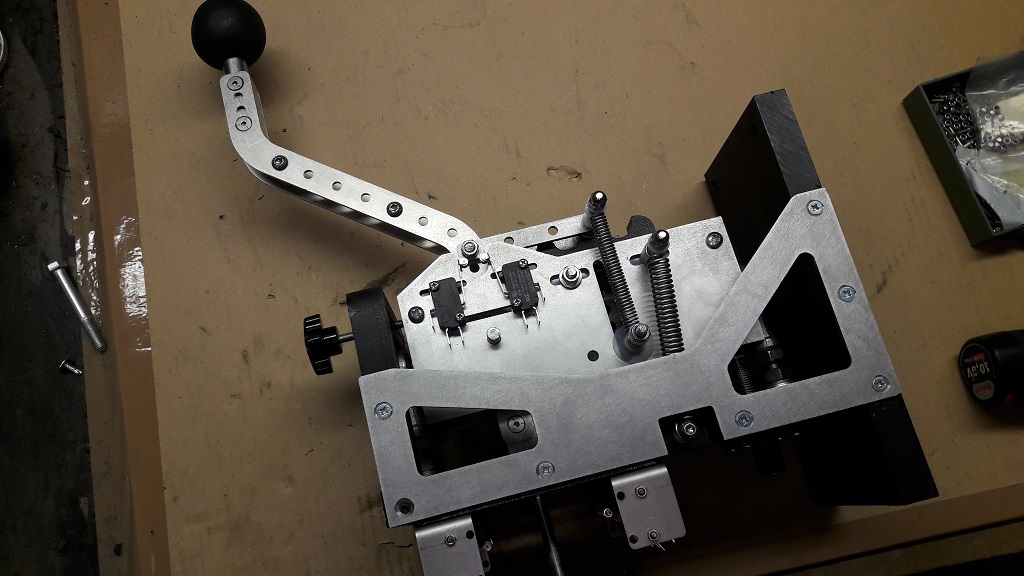

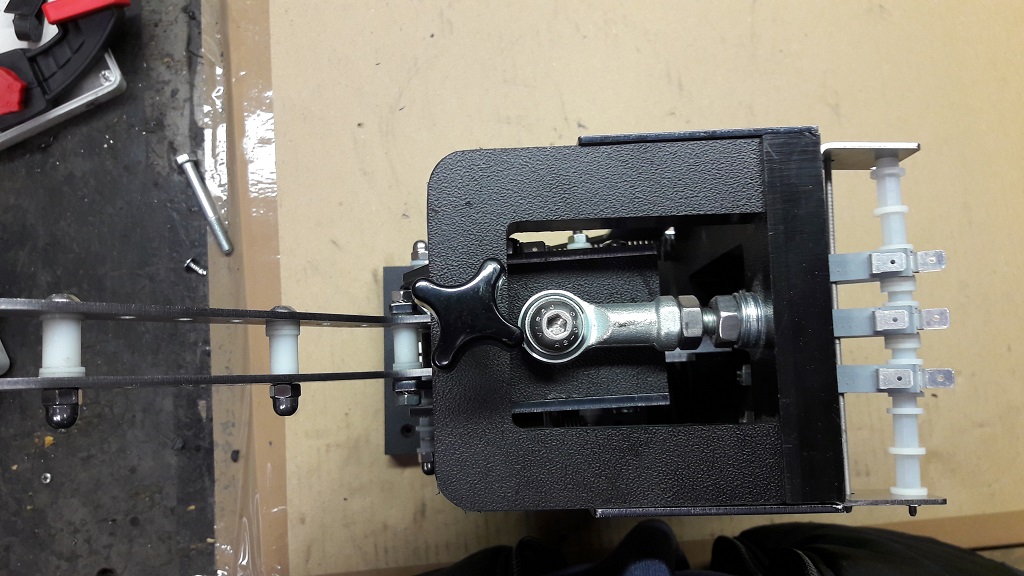

en fait j'ai recommencé à zéro, et je retravaille sur deux protos en même temps, je verrai à la fin lequel me convient le mieux, voici le premier:

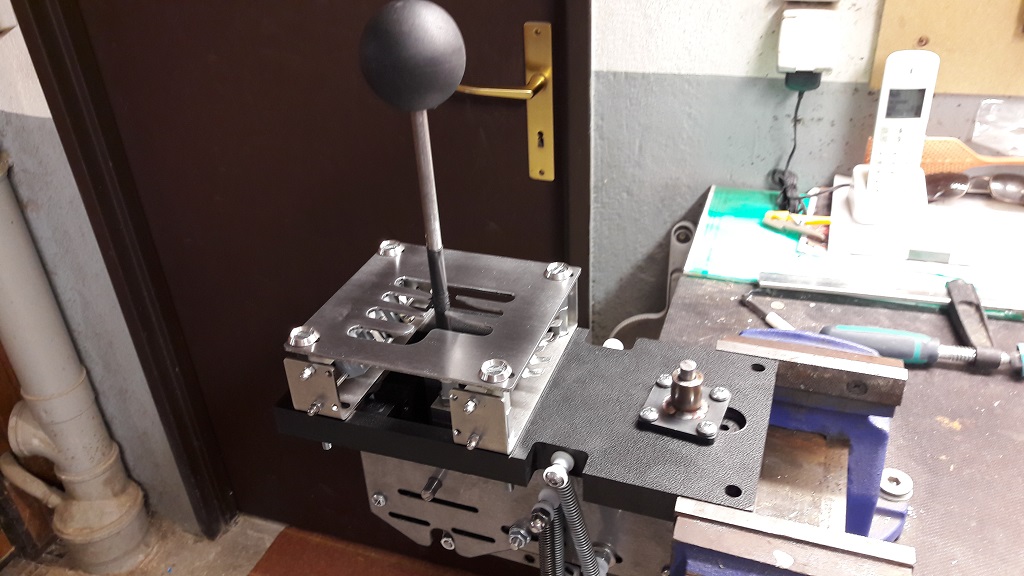

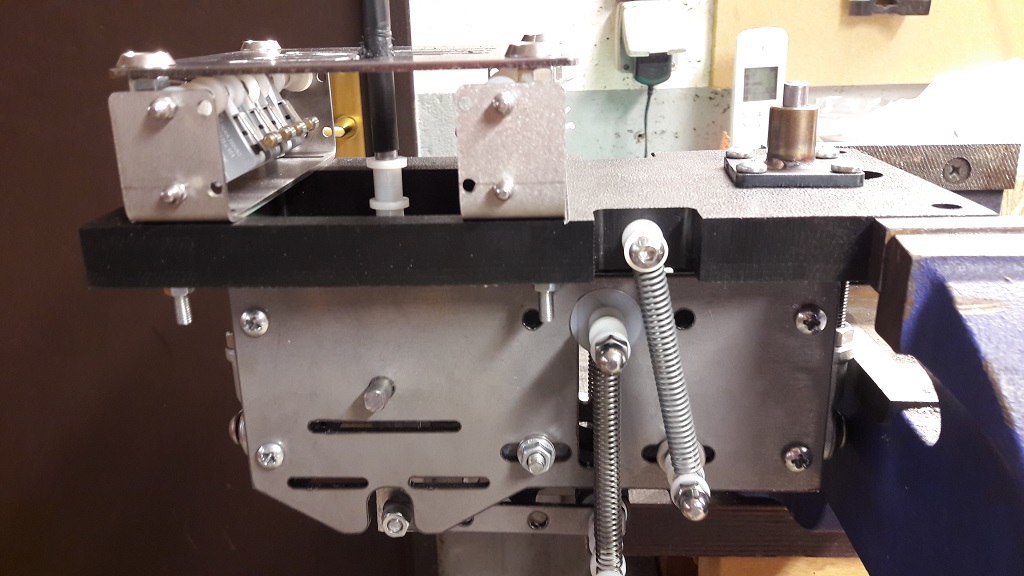

boite en h modifiable en séquentiel...











petite vidéo du fonctionnement:



Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Jeu 5 Oct - 12:32 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Bravo franchement elle est trop classe cool
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Jeu 5 Oct - 20:17 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

merci  Embarassed

Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 2 316
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 41 743
Moyenne de points: 18,02

MessagePosté le: Dim 8 Oct - 19:01 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

au top

tu devrais raccourcir un peti chuya la course entre chaque passage de vitesse !!

et un levier de type droit mais sa les gout et couleur ...

sinon respect tu a du talent ! Okay
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Dim 8 Oct - 20:16 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

effectivement la course est un peu trop longue, mais je ne peux pas la raccourcir au cause de la taille des roulements....





et le levier de type courbé c’est pour intégrer la boite dans la console de mon simu (a la place du shifter séquentiel) sans avoir à trop modifier le tout.





Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 606
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 617
Moyenne de points: 10,52

MessagePosté le: Mer 11 Oct - 22:26 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Excellent mécanisme !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Jeu 12 Oct - 13:09 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

merci

j'ai fait une modif pour rendre le fonctionnement plus doux et plus silencieux. j'ai remplacé les roulements a billes, par des roulements plastiques, sur lesquels j'ai rajouté des joints toriques, c'est nettement mieux.




je vais aussi essayer d'usiner la grille de guidage dans du plastique, plutôt que dans l'acier afin de réduire les frottements désagréables...


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Jeu 12 Oct - 20:52 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

deuxième proto à peu près terminé, cette fois boite en h uniquement...










le principe (inversé grille au dessus) et beaucoup de pièces sont identiques par rapport à l'autre version, et ça fonctionne pas mal...



Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Jeu 12 Oct - 23:12 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Tu te gave avec tes boîtes en H Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 606
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 617
Moyenne de points: 10,52

MessagePosté le: Ven 13 Oct - 21:35 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

Vraiment pas mal ton système ! J'aime beaucoup Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
popeye67
Habitué
Habitué

Hors ligne

Inscrit le: 10 Jan 2015
Messages: 56
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Alsace
Département (France): 67- Bas-Rhin
Ville: Gambsheim
22/08/1968 Masculin
Point(s): 164
Moyenne de points: 2,93

MessagePosté le: Sam 14 Oct - 20:48 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

top top beau travail et belle mécanique

Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 123
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 432
Moyenne de points: 3,51

MessagePosté le: Lun 16 Oct - 11:14 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67 Répondre en citant

merci

je crois que je vais continuer à essayer d'améliorer le premier modèle, qui s’intégrera mieux dans mon simu, même si j'aime bien le feeling du deuxième modèle aussi...


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 21:04 (2017)    Sujet du message: frein à main et levier séquentiel diy de mimi 67

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Addons Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
