MessagePosté le: Lun 6 Mar - 19:37 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

Bonjour a tous,
j aurais voulu faire une boite en H avec la quel il est impossible  d'entré une vitesse sans embrayer et avoir le bruit caractéristique de cette erreur cela a t'il déjà était fait ? Y a il un tuto ? Autrement j'aurais quelque piste d’idée pour faire cela
Merci et bonne soiré


Revenir en haut
Publicité






MessagePosté le: Lun 6 Mar - 19:37 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Lun 6 Mar - 20:23 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

J'ai déjà vu des solutions mécaniques qui fonctionnent mais ça fait une grosse installation pour finalement pas grand chose..
Faire quelque chose électroniquement serait plus simple et pas trop compliqué, mais ça implique que tu vas devoir démonter ton pédalier...
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Humex
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Poitou-Charentes
Département (France): 17- Charente-Maritime
Ville: Rochefort
15/03/1998 Masculin Poissons (20fev-20mar)
Point(s): 20
Moyenne de points: 1,82

MessagePosté le: Lun 6 Mar - 20:52 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

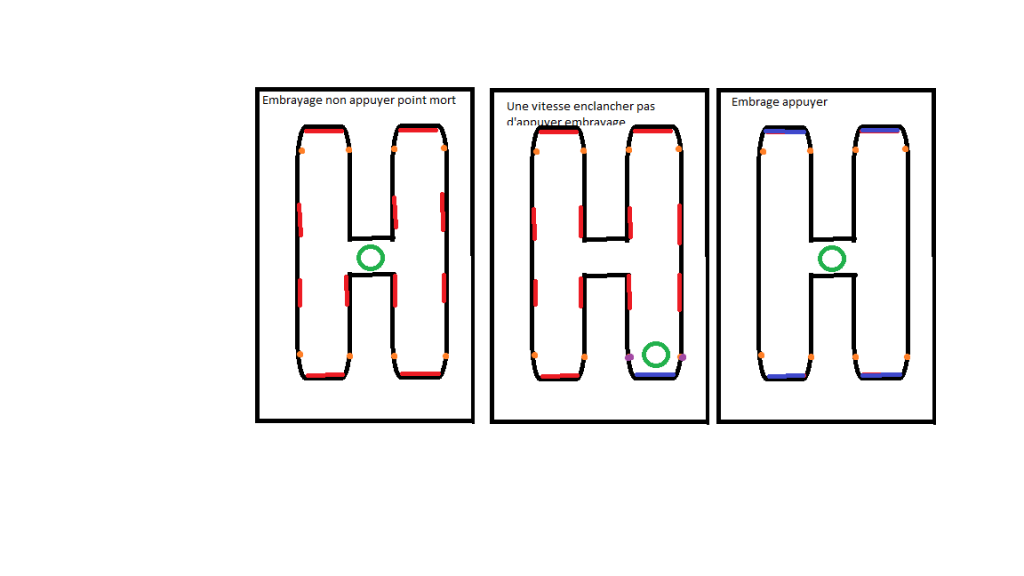

voila un petit schéma vite fait dites moi se que vous en pensez

Les bobines sont matérialiser par des trais lorsque quels  sont rouge elles repoussent lorsque qu'elle sont bleu elles attirent
Le cercle vert représente le levier de vitesse
Les points sont les capteur de position du levier en orange =0 et violet =1


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Lun 6 Mar - 22:37 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

C'est pas bête mais attention car les bobines produisent un champ magnétique qui peut perturber d'autres équipements

Tu peux faire simplement une grille qui glisse lorsque la pédale est enfoncée pour débloquer le passage des vitesses aussi Okay (commandé par un interrupteur, avec des servomoteurs à 1-2€ tu dois pouvoir piloter ça)
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Humex
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Poitou-Charentes
Département (France): 17- Charente-Maritime
Ville: Rochefort
15/03/1998 Masculin Poissons (20fev-20mar)
Point(s): 20
Moyenne de points: 1,82

MessagePosté le: Lun 6 Mar - 22:58 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

j'ai penser  au servo mais je suis pas sur que la rapidité sois suffisante

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Lun 6 Mar - 23:04 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

Euh les servos sont les moteurs les plus rapides, c'est du quasi instantané donc la vitesse n'est pas trop un soucis je pense :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Humex
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Poitou-Charentes
Département (France): 17- Charente-Maritime
Ville: Rochefort
15/03/1998 Masculin Poissons (20fev-20mar)
Point(s): 20
Moyenne de points: 1,82

MessagePosté le: Lun 6 Mar - 23:08 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

On parle toujours des servos a 1 ou 2euro  Wink  j'en est acheter pour faire un 90degrés c est pas très rapide (moi je voyais un servo a chaque entrés de vitesse qui est sois ouvert sois fermé

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mar 7 Mar - 00:01 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

J'ai commandé ce modèle, il est annoncé à 0,12s pour 60° ça devrait aller non pour la vitesse ? Après faut voir s'il est assez puissant pour faire coulisser une grille :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Dernière édition par Wanegain le Mar 7 Mar - 17:31 (2017); édité 1 fois
Revenir en haut
Humex
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Poitou-Charentes
Département (France): 17- Charente-Maritime
Ville: Rochefort
15/03/1998 Masculin Poissons (20fev-20mar)
Point(s): 20
Moyenne de points: 1,82

MessagePosté le: Mar 7 Mar - 09:40 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

Effectivement la vitesse est pas mal Very Happy  (ta un lien ?), après je vient de faire un test avec un électroaimant fait maison mon bilan est assez positif électroaimant qui n'est pas gros  fonctionne bien est je pense que la force d'attraction meme si elle n'est pas tres puissante se n'est pas grave il suffit de compenser avec l'aiment permanent sur le levier ,je vais commencer a faire une petite modélisation de la boite sur solidworks et j'imprimerais le proto

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mar 7 Mar - 17:25 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

Ah pardon le lien est sur "ce modèle", je vais souligner pour que ça soit visible

Et si ton levier de vitesse est en métal, tu fais comment ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Humex
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 06 Fév 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Poitou-Charentes
Département (France): 17- Charente-Maritime
Ville: Rochefort
15/03/1998 Masculin Poissons (20fev-20mar)
Point(s): 20
Moyenne de points: 1,82

MessagePosté le: Mar 7 Mar - 22:29 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

Je testerais avec les servos d abord car c est plus simple a mettre en place , pour le levier j en fabrique un ou la partie qui vas dans l'encoche et un aimant

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 8 Mar - 00:01 (2017)    Sujet du message: Boite en H avec embrayage Répondre en citant

J'attends de voir, c'est un projet intéressant !
