MessagePosté le: Sam 10 Juin - 09:12 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

voici une version améliorée du 3 dof SK1,

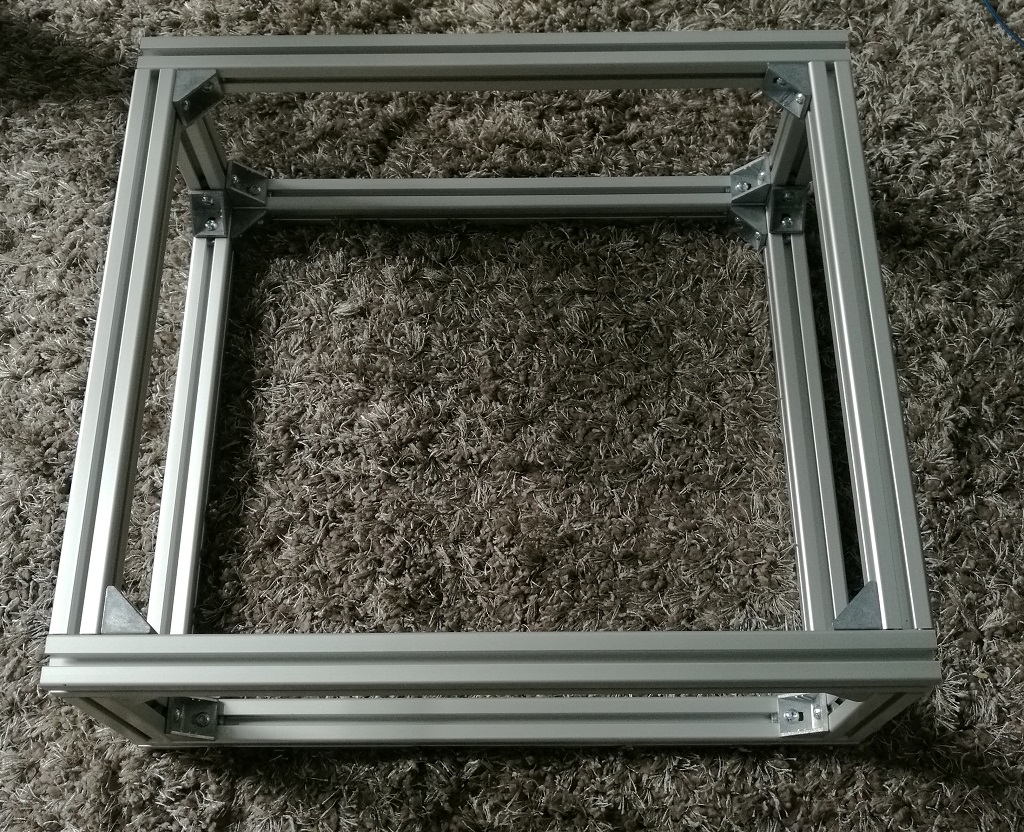

pour cela j'utilise des profilés 30*30 aluminium que j'assemble entre eux pour obtenir une structure rigide:

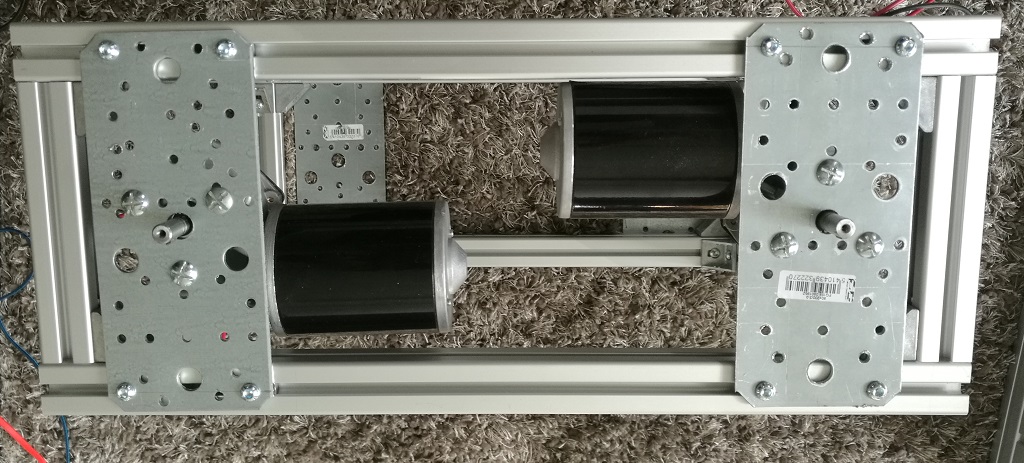

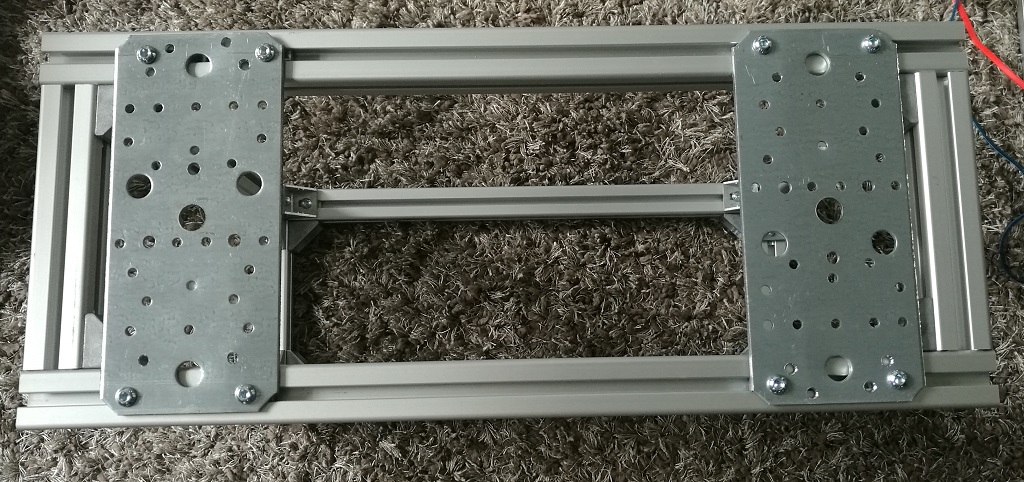

je fixe ensuite les plaque support moteur qu'on trouve dans les magasins de bricolage, que j'avais pré-percés pour permettre de fixer le moteur





je fixe ensuite les moteurs sur chaque plaque support

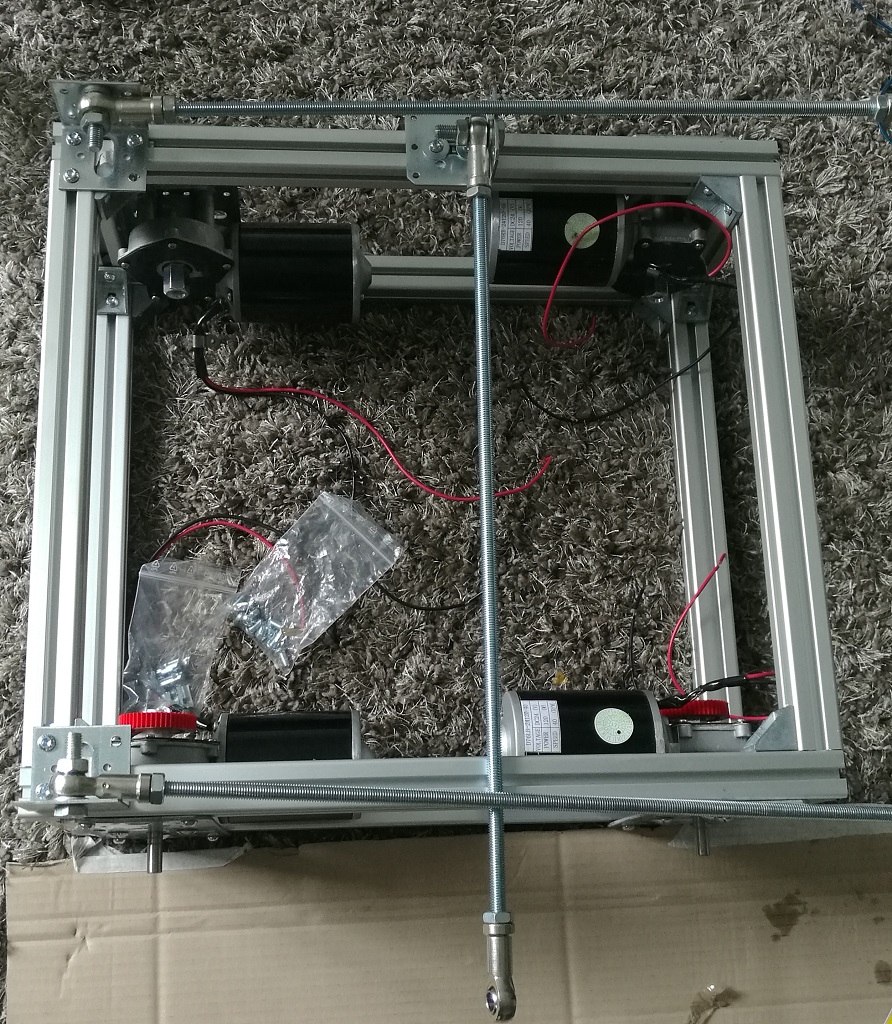

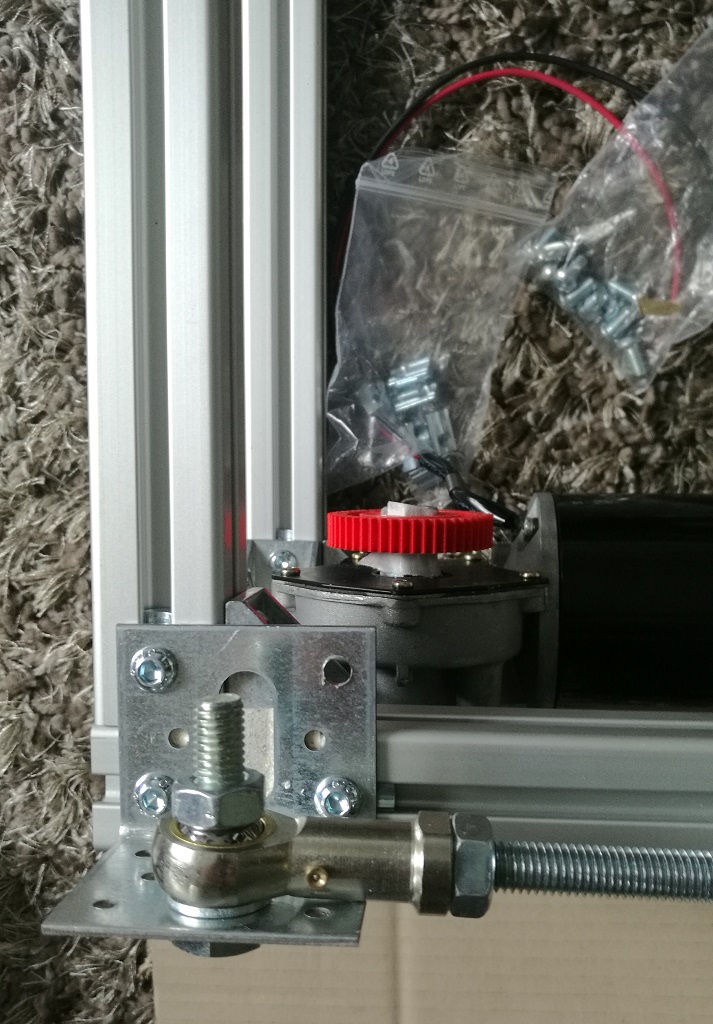

je fixe les système anti-vrillage récupéré dans l'ancien sk1 (donc il faut adapter la longueur des bielles)

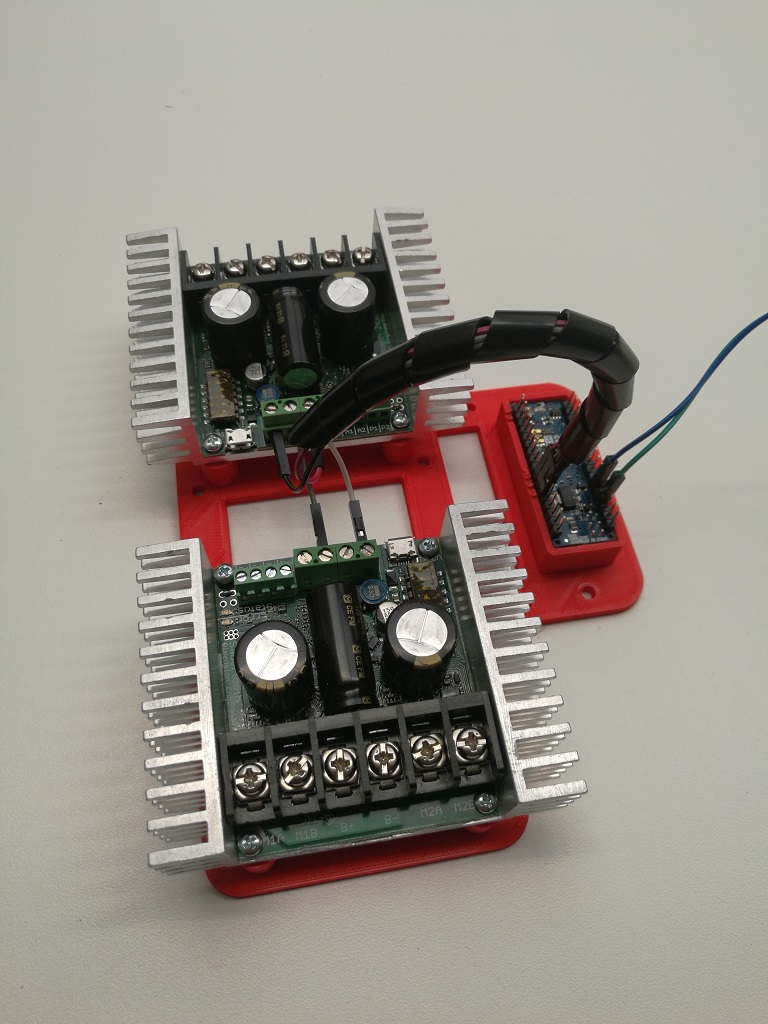

je fixe les sabertooth et l'arduino sur leur support adapté

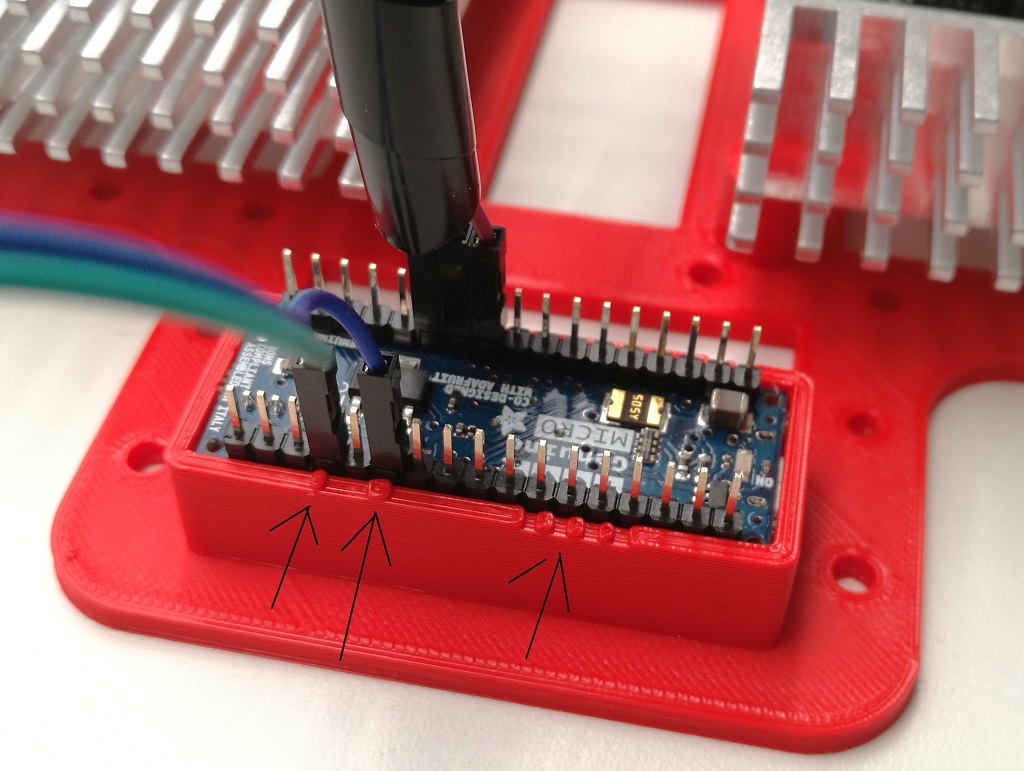

allez les détails qui tuent, Simon à même prévu des repères pour faciliter le branchement:

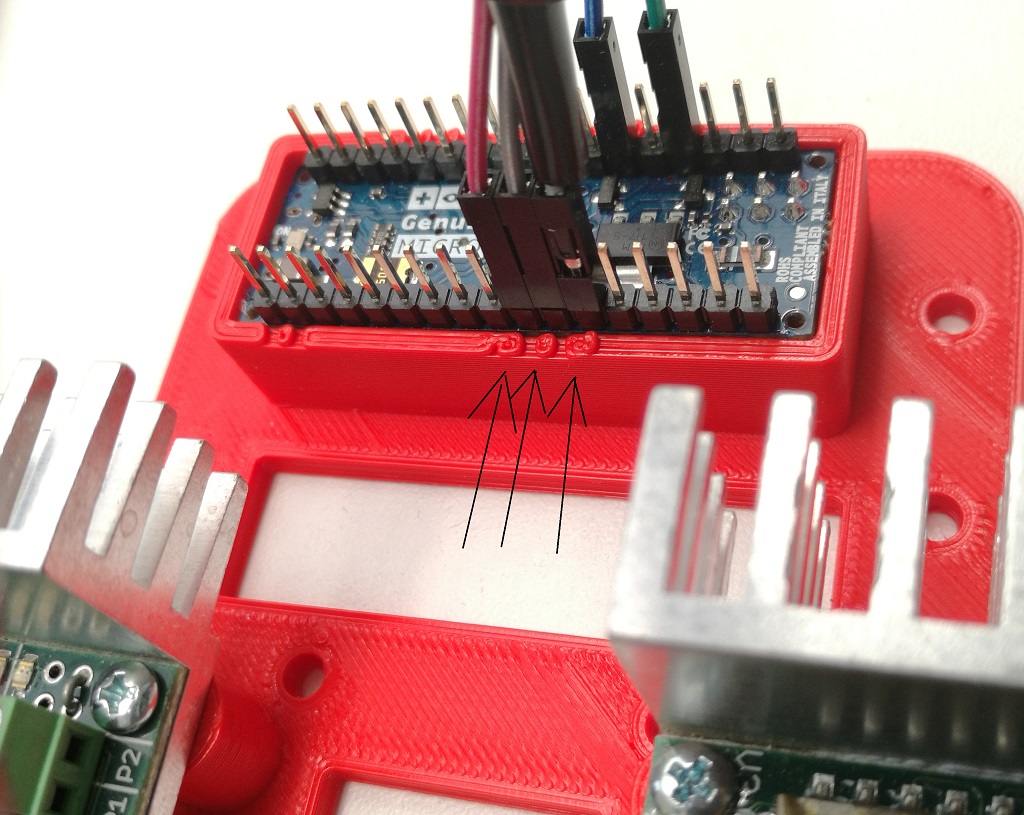

on peut repérer directement les fiches "+ 5 v et  - 5 v" qui vont alimenter les potentiomères sur la gauche, ainsi que les entrées du retour potentiomètre sur la droite


ici sur la partie droite de la photo, on peut voir les 3 fiches qui sont de droite à gauche, la masse, la sortie 2 pour la carte sabertooth 1 et la sortie 3 de la seconde carte sabertooth
et sur la gauche la pin pour le potentiomètre de puissance







voila ou j'en suis après une bonne partie de la journée, je vais aller profiter quand même un peu du soleil



_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Publicité






MessagePosté le: Sam 10 Juin - 09:12 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Aloha
Habitué
Habitué

Hors ligne

Inscrit le: 19 Sep 2016
Messages: 244
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 21- Côte-d'Or
23/02/1985 Masculin
Point(s): 455
Moyenne de points: 1,86

MessagePosté le: Sam 10 Juin - 09:59 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

De toute beauté !   Okay
_________________
Rien ne se crée, rien ne se perd. Tout se transforme!

Une idée en apporte une autre.


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Sam 10 Juin - 10:40 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Ça sent le simu de bonne qualité pour pas trop cher !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Sam 10 Juin - 12:51 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

le sk1 est vraiment adapté au profilé alu tu peut faire quelque chose de super propre et accessible a tout le monde pour pas trop cher  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Sam 10 Juin - 23:12 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Oui c'est ce qui nous motive à continuer dans la voie du sk1, c'est un super simu vraiment pas cher et avec d'excellentes sensations
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 550
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 853
Moyenne de points: 6,22

MessagePosté le: Mar 13 Juin - 09:24 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

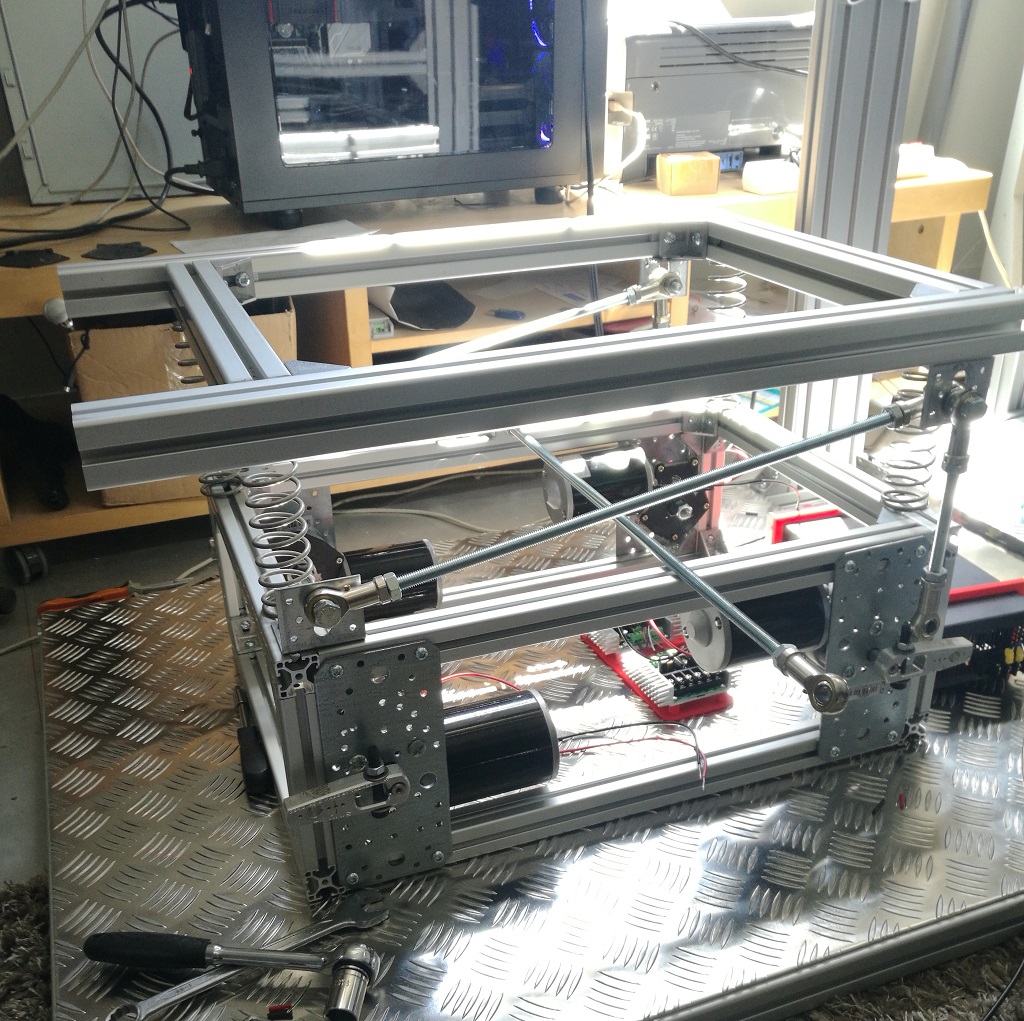

j'ai commencé a faire le plateau mobile avec des surplus de profilé alu en 40x40

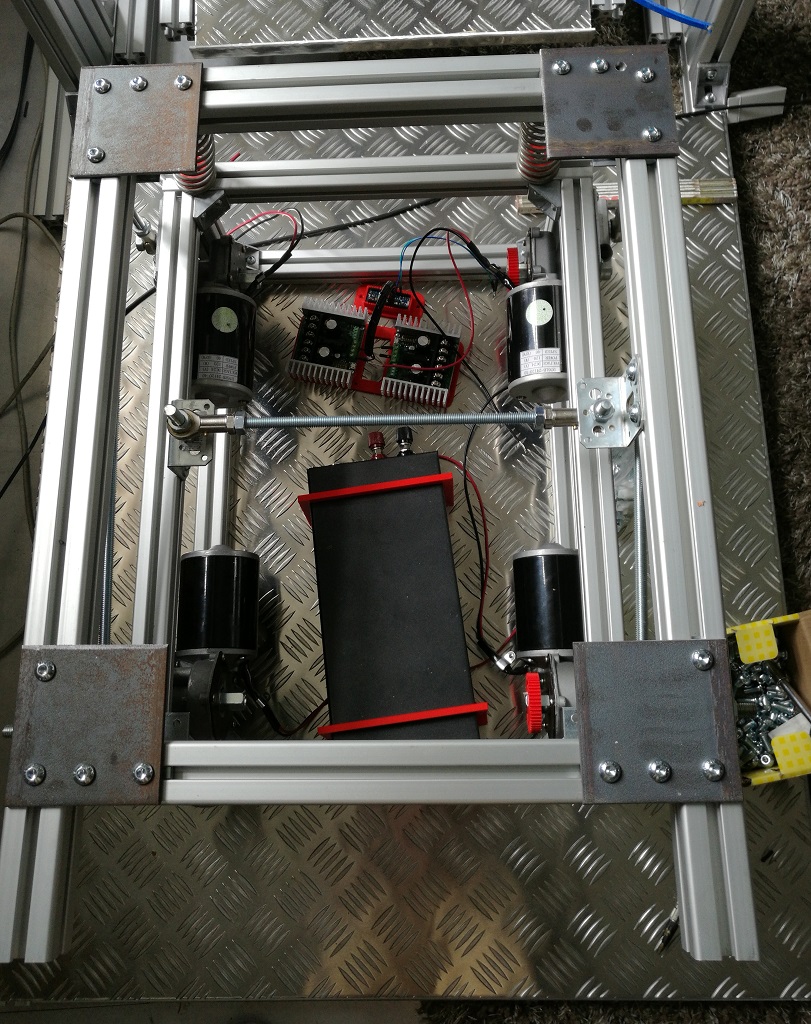

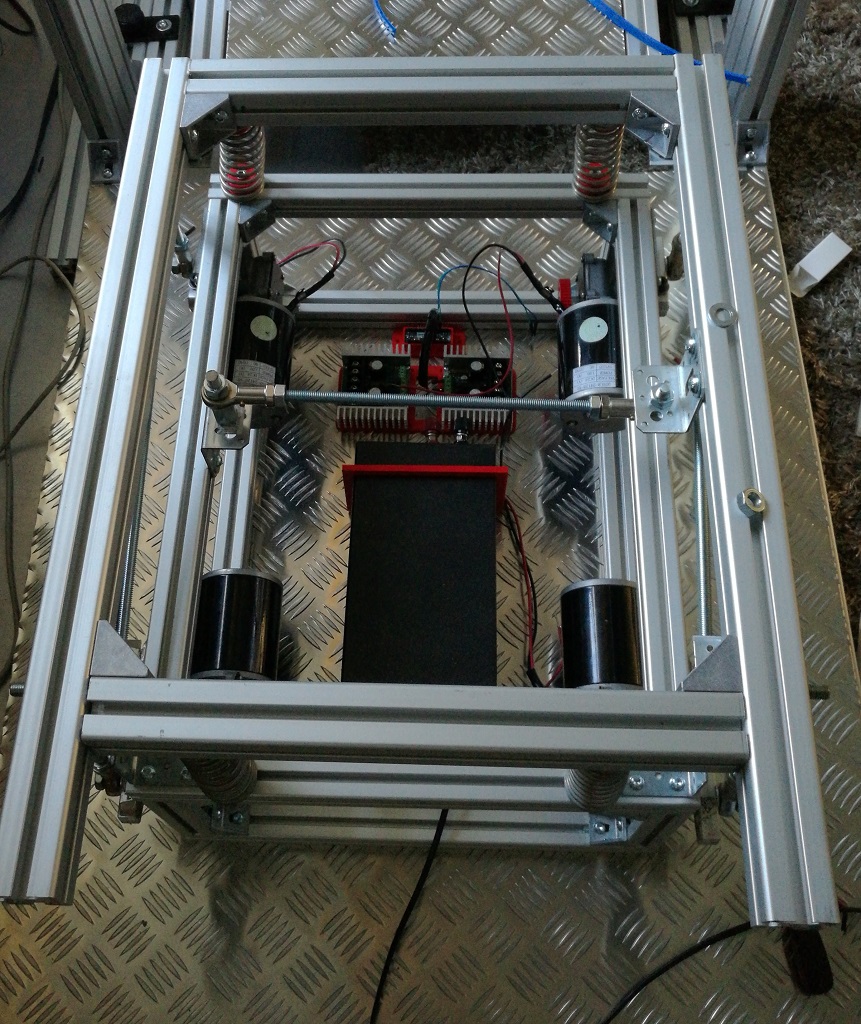

vue du dessus, on peut voir que la bielle antivrillage latérale est plus courte mais je vais faire en sorte de la mettre a plat au niveau zéro

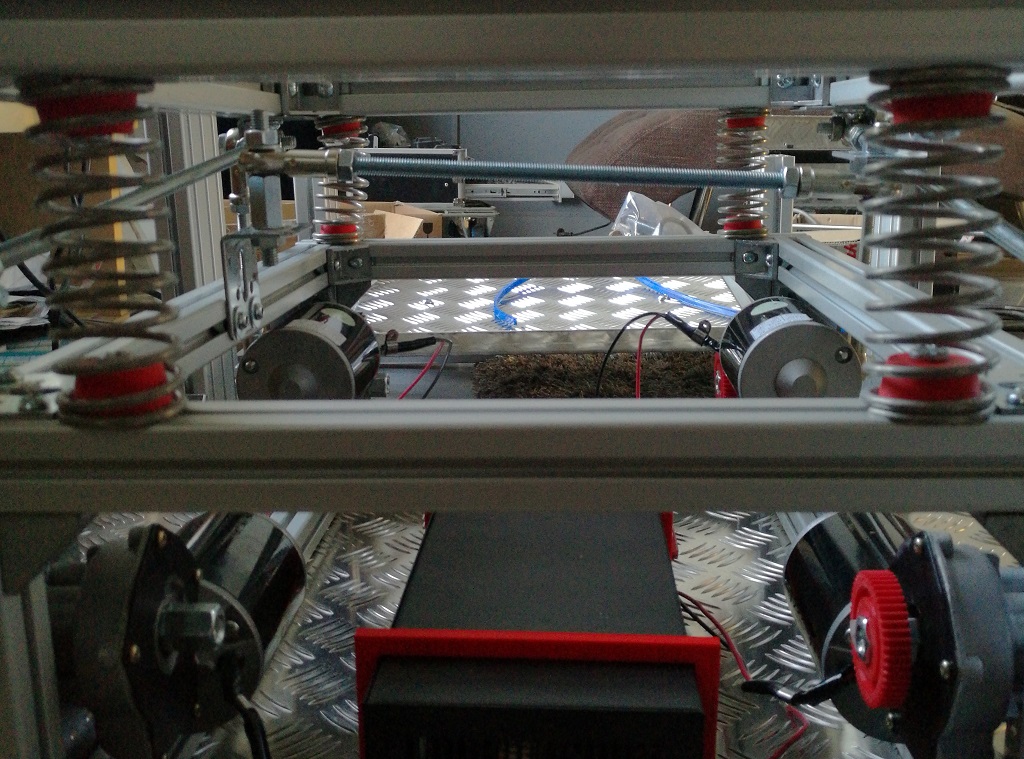

pose des ressorts, j'ai placé une rondelle acier superposé d'une pièce imprimée pour éviter que les ressorts ne bougent

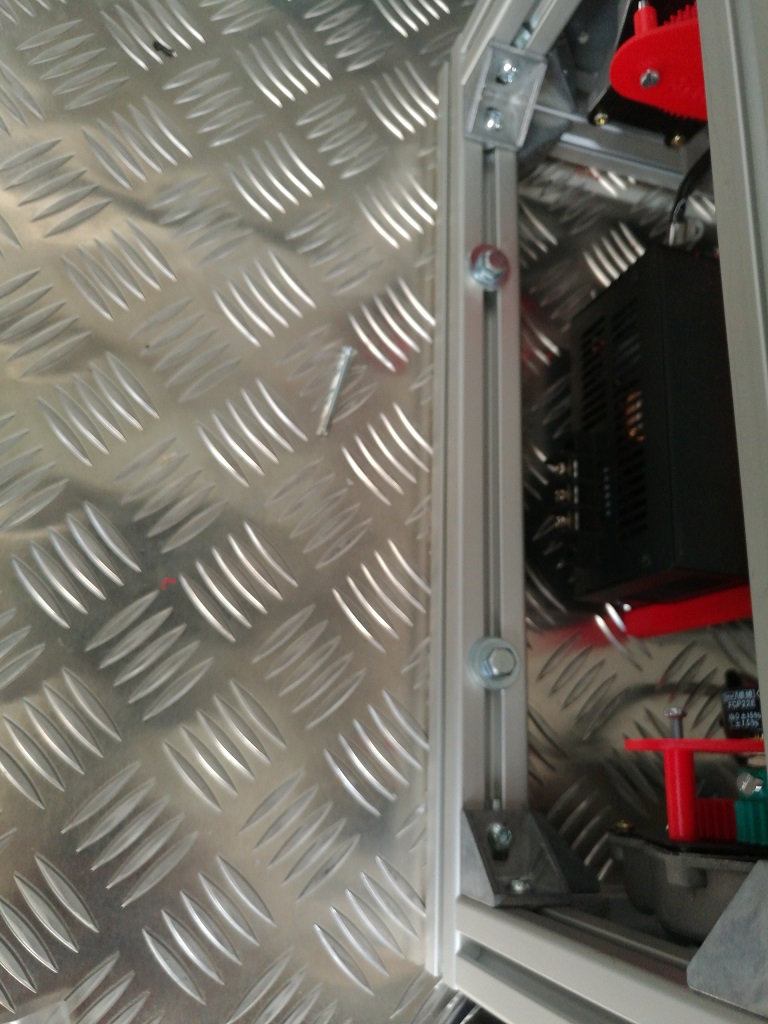

par sécurité je renforce les coins du plateau mobile





A suivre,


_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 626
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 549
Moyenne de points: 1,73

MessagePosté le: Mar 13 Juin - 14:30 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

ça frise le magnifique !
Les carrés des angles sont plus efficace que les petites équerres des profilés Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Mar 13 Juin - 18:38 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

classe Okay par contre ça me parait haut tu est a combien en hauteur au plateau mobile ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 550
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 853
Moyenne de points: 6,22

MessagePosté le: Mar 13 Juin - 21:08 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

la partie supérieure du plateau mobile est a 35cm de hauteur


j'ai fait mon premier test a vide suivit du test en charge avec mon ptit poids de 67kg, les moteurs restent froid.


par contre il y a pas photo, l'effet vertical c'est vraiment un plus par rapport au 2 dof.


demain je vais demander a mon voisin qui fait 120 kg +- de venir le tester, c'est lui qui fait souvent le test souffre douleur pour les moteurs en même temps il s'en plaind pas, il s'amuse en même temps.
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 550
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 853
Moyenne de points: 6,22

MessagePosté le: Jeu 22 Juin - 07:18 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

fixation du simu sur la structure alu

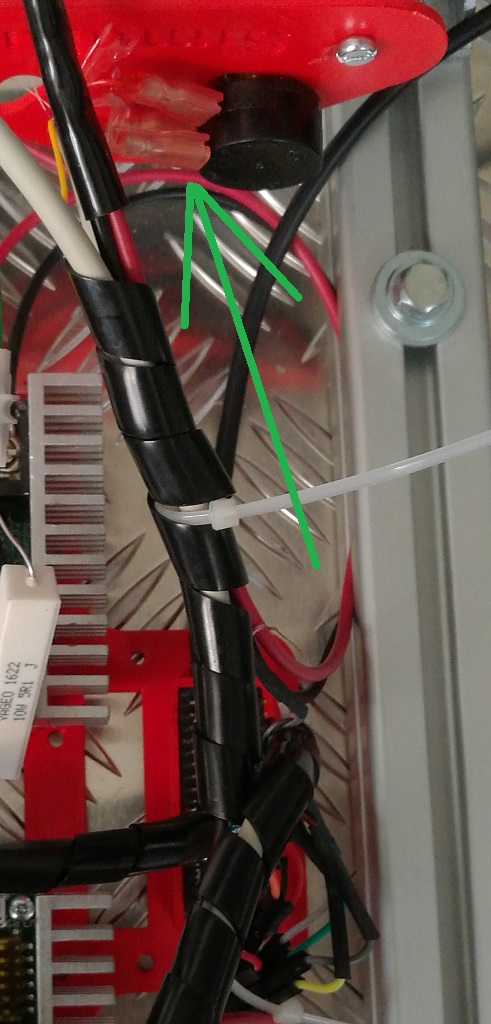

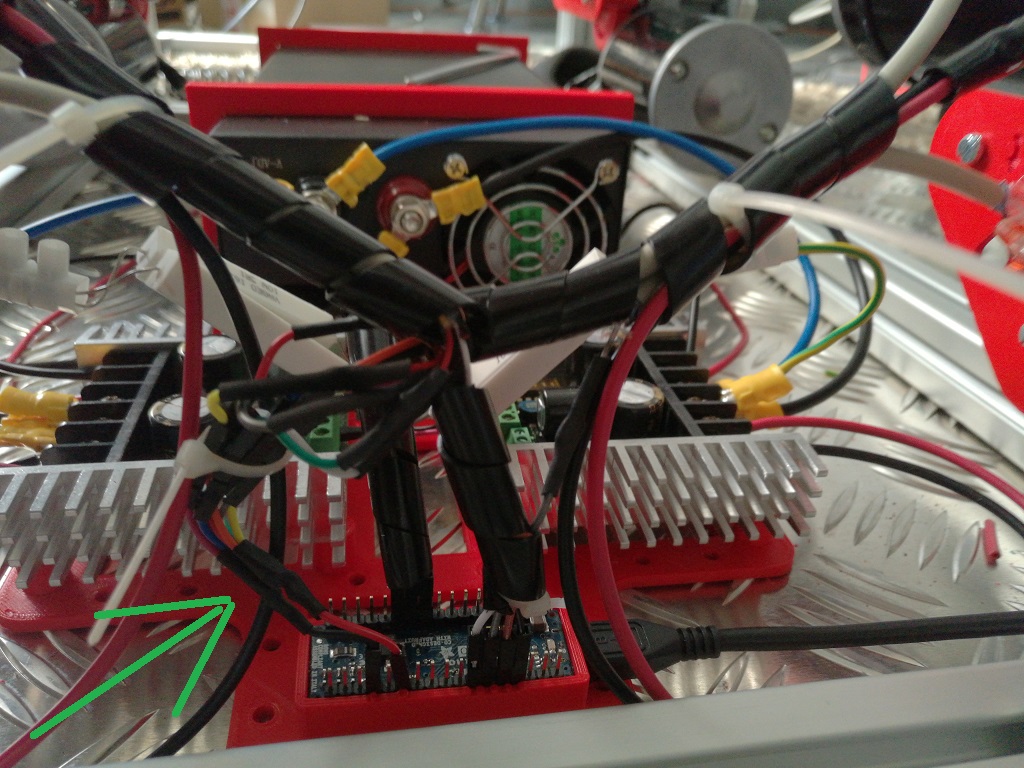

utilisation de cosses adaptées pour les potentiomètres (bien plus facile que la soudure et démontable)





Simon m'a préparé des Y pour l'alimentation des potentiomètres

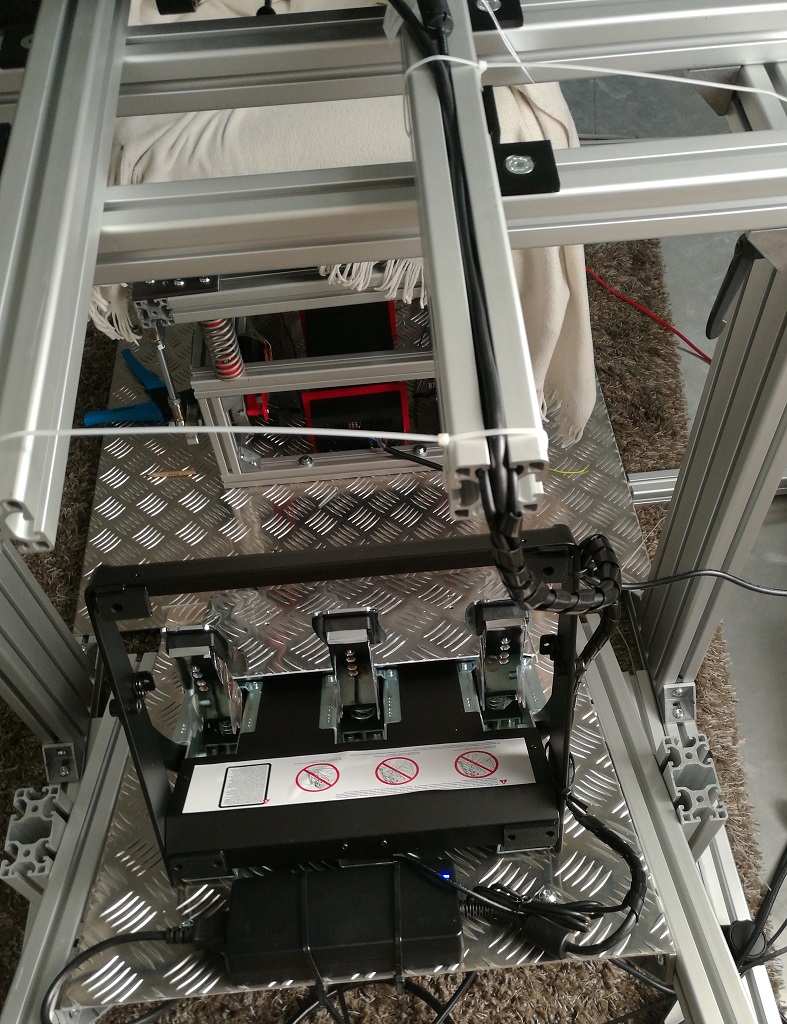

passage des fils du volant dans le profilé, d'une gaine pour descendre vers le pédalier et fixation de l'alim du volant juste derrière le pédalier





_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 550
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 853
Moyenne de points: 6,22

MessagePosté le: Jeu 22 Juin - 07:21 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

niveau ressentit, le simu est vraiment bon quand je passe du 2 au 3 dof je ressent bien la différence avec l'effet heave en plus,


donc que du bonheur
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Jeu 22 Juin - 07:53 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Classe Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 2 300
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 41 628
Moyenne de points: 18,10

MessagePosté le: Mer 12 Juil - 14:48 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

trop classe je pense que je vais partir sur sa  cool cool cool cool

sa ta couté combien les profiler alu ?
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 12 Juil - 15:02 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

C'est du sur mesure donc c'est pas donné mais sinon il existe le cockpit Expert chez motedis qui est tout à fait accessible.. Il faut peut être prévoir juste des barres verticales plus hautes pour le volant car avec le simu tu risques d'être un peu bas Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 2 300
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 41 628
Moyenne de points: 18,10

MessagePosté le: Mer 12 Juil - 15:27 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Ah bien coment as tu trouver sa ? D autres personnes on déjà acheter ?
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 12 Juil - 15:36 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Oui c'est connu Motedis pour ça
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 2 300
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 41 628
Moyenne de points: 18,10

MessagePosté le: Mer 12 Juil - 15:40 (2017)    Sujet du message: 3 dof SK1, structure aluminium Répondre en citant

Dommage qu'il n'y est pas plus de photos
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 06:57 (2017)    Sujet du message: 3 dof SK1, structure aluminium

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
