MessagePosté le: Mar 4 Juil - 21:27 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

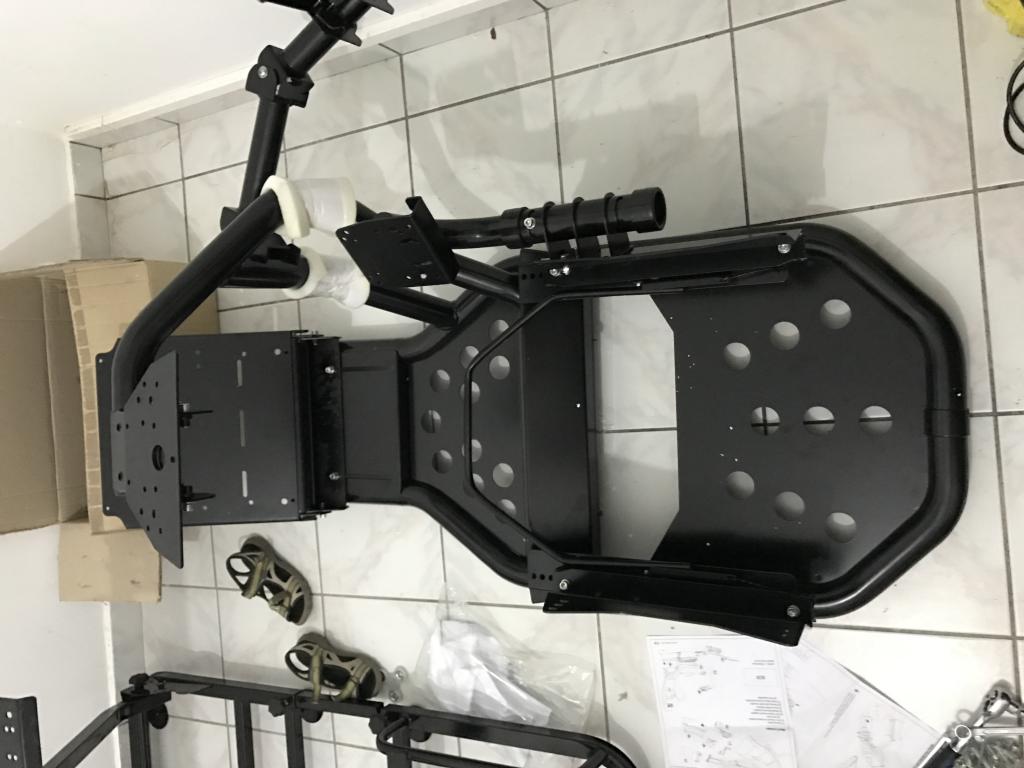

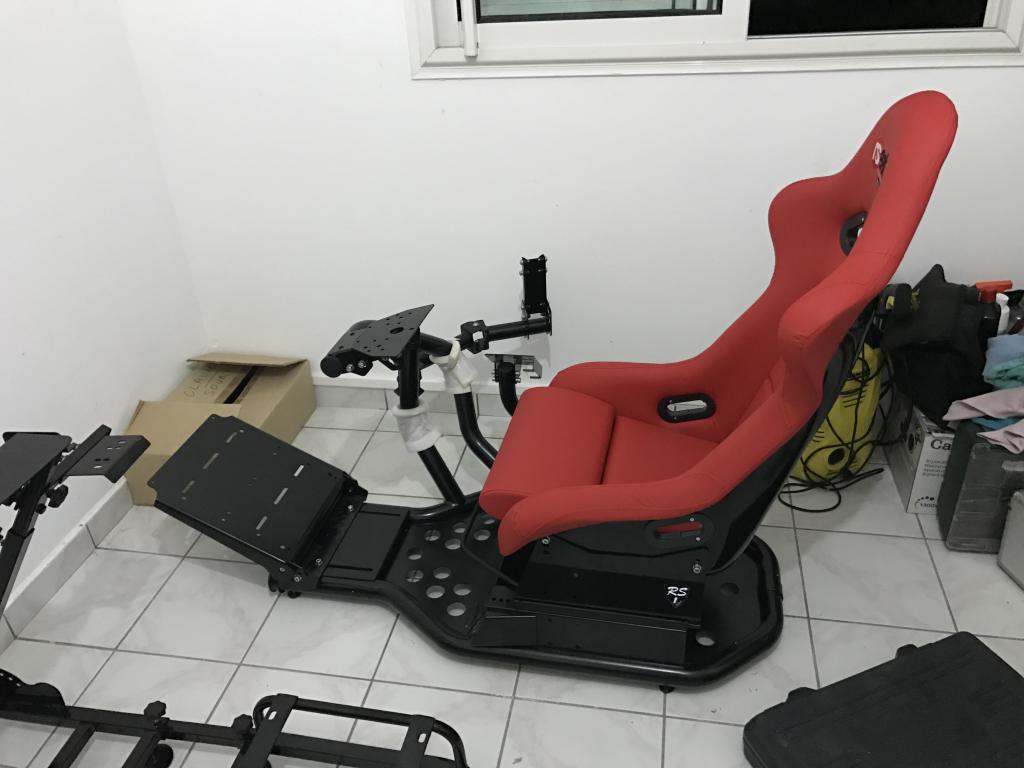

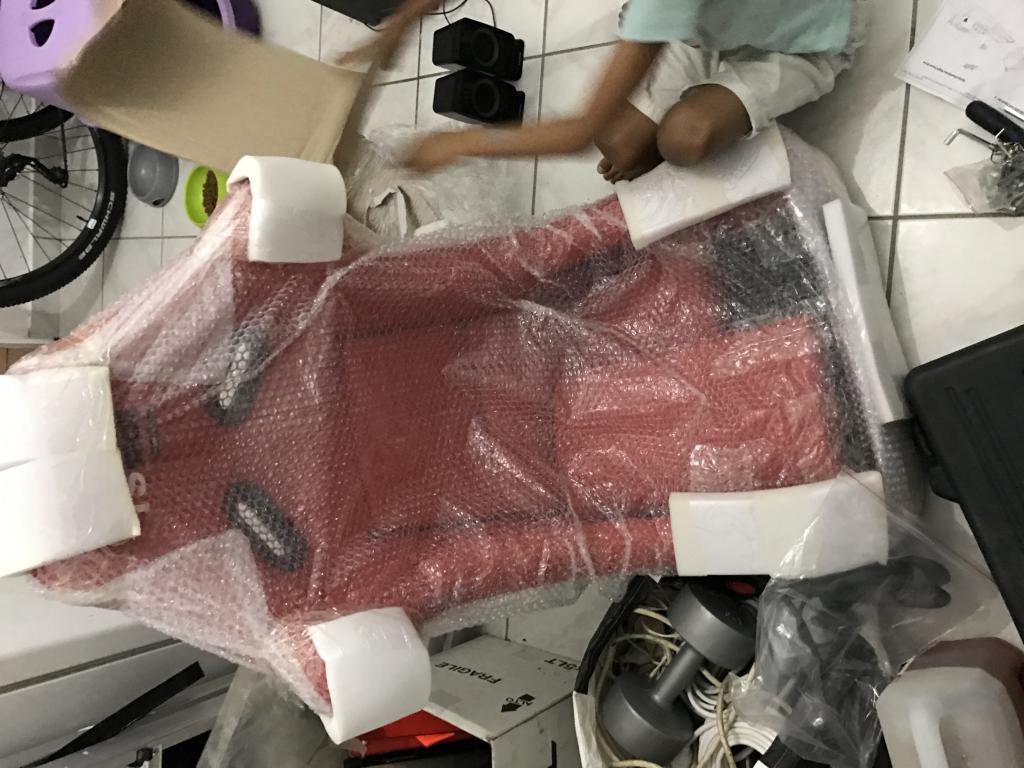

Salut Les amis je vient d'acquérir un magnifique chassie RSEAT R1, Le chassie avec Le siege fait 50kg, je souhaiterais le fixer sur un support carrée  en fessant un 3dof 350w avec 4 moteur.
Cahier des charges pour 'Simulateur de pilotage'


Type de simulation
Automobile

Type de simulateur
Tout mobile

Total de la charge en mouvement
En Kg (poids estimé de la structure mobile + accessoires éventuels + pilote)
Chassie 50kg
accessoire 15kg
pilote 100
250 max

Degrés de liberté et mouvements
+3DOF : Rotation (yaw), houle (heave) un seul des deux oui mais lequel ?

Amplitudes maximales des mouvements
Angulaire +-10°
Verticale ???
Longitudinale 0
Latérale 0

Actionneurs
Moto-réducteurs

Motorisation
4 Moteur 350w (simukit)
Couple unitaire en sortie 40nm à 60 rpm

Fabrication
Acier

Capacités techniques et contraintes particulières
Grande Capacité technique, je sait souder, bricoler, me débrouille dans informatique et je peu me faire aider aussi par des professionnel,

Lien avec l'exemple pris en référence
http://pcshm-simulateurs-homemade.clicforum.com/t836-Guide-de-r-alisation-d…
_________________
L'imagination est plus importante que le savoir (Albert Einstein)


Dernière édition par RAJRSH le Ven 7 Juil - 19:01 (2017); édité 3 fois
Revenir en haut
GTalk/Jabber
Publicité






MessagePosté le: Mar 4 Juil - 21:27 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Mar 4 Juil - 22:27 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Tu veux faire le sk1 avec des moteurs 350w ? Ça va envoyer du lourd  cool
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Mer 5 Juil - 10:58 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Very Happy  Jespere xd le probleme c'est que j'ai fouiller un peu sur les autre post et je ne sait pas par quoi commencer












Revenir en haut
GTalk/Jabber
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Mer 5 Juil - 11:51 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Je te conseille de commencer par lire le sujet de momoclic sur le 3 dof à effet houle, tous les calculs sont expliqués en détails Okay

Du coup c'est un 3dof ou un 4dof que tu fais ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Mer 5 Juil - 12:33 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Ok je regarde sa, je vais opter pour une 4dof

Revenir en haut
GTalk/Jabber
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Mer 5 Juil - 18:50 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

DEBUT DES CALCULES


CHOIX DES MOTEUR 350W 40NM POUR UN 4 DOF a chaque extrémité d'un carré


Manivelle 7cm
40/0,07= 571,42 Newtons


et en kg


571,42/9,80665= 58 kg


Manivelle 5 cm
40/0,05= 800Newton


800/9,80665=81kg


je vais garder 5cm pour les Manivelles  Okay


  • Sur 180° (deux fois 90°) deux fois la manivelle = (2 sinus(90°) x 70mm = 140 mm
  • Sur 120° (deux fois 60°) c'est aussi simple = (2 sinus(60°) x 70mm = 121,2 mm

et Pour 5 cm
  • Sur 180° (deux fois 90°) deux fois la manivelle = (2 sinus(90°) x 50mm = 100 mm
  • Sur 120° (deux fois 60°) c'est aussi simple = (2 sinus(60°) x 50mm = 86,60 mm

Profitons-en pour calculer la vitesse moyenne de déplacement sur l'axe de houle

    Courses par tour : 360° / 120° = 3
    Temps par tour : 60 secondes / 60 rpm = 1
    Vitesse moyenne : 86,60 x 3 x 1 = 259,8 mm/s

fumeur fumeur fumeur fumeur


Revenir en haut
GTalk/Jabber
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Mer 5 Juil - 19:02 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Les deux éléments à notre disposition, et qui font partie de nos objectifs, sont la course maximale de 50mm et l'angle de 12° dont le sinus est 0,208. Calculons l'hypoténuse qui en résulte.
    50 / 0,208 = 240,40mm


Revenir en haut
GTalk/Jabber
ironhide
Habitué
Habitué

Hors ligne

Inscrit le: 03 Avr 2016
Messages: 68
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: St denis
19/02/1986 Masculin
Point(s): 365
Moyenne de points: 5,37

MessagePosté le: Mer 5 Juil - 19:11 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Salut


Bien ton projet
_________________
" Le plaisir commence là ou s’arrêtent les diesel, a 4500 tr/min. " . Ferdinand Porsche


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Mer 5 Juil - 19:56 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

    rayon d'implantation de la plateforme mobile

tangente 30° = 0,577.
    240,4 / 0,577 = 416,63mm



Revenir en haut
GTalk/Jabber
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Jeu 6 Juil - 08:34 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

RAJRSH a écrit:
DEBUT DES CALCULES


CHOIX DES MOTEUR 350W 40NM POUR UN 4 DOF a chaque extrémité d'un carré


Manivelle 7cm
40/0,07= 571,42 Newtons


et en kg


571,42/9,80665= 58 kg


Manivelle 5 cm
40/0,05= 800Newton


800/9,80665=81kg


je vais garder 5cm pour les Manivelles  Okay


  • Sur 180° (deux fois 90°) deux fois la manivelle = (2 sinus(90°) x 70mm = 140 mm
  • Sur 120° (deux fois 60°) c'est aussi simple = (2 sinus(60°) x 70mm = 121,2 mm

et Pour 5 cm
  • Sur 180° (deux fois 90°) deux fois la manivelle = (2 sinus(90°) x 50mm = 100 mm
  • Sur 120° (deux fois 60°) c'est aussi simple = (2 sinus(60°) x 50mm = 86,60 mm

Profitons-en pour calculer la vitesse moyenne de déplacement sur l'axe de houle

    Courses par tour : 360° / 120° = 3

Temps par tour : 60 secondes / 60 rpm = 1
Vitesse moyenne : 86,60 x 3 x 1 = 259,8 mm/s
fumeur fumeur fumeur fumeur





RAJRSH a écrit:
Les deux éléments à notre disposition, et qui font partie de nos objectifs, sont la course maximale de 50mm et l'angle de 12° dont le sinus est 0,208. Calculons l'hypoténuse qui en résulte.
    50 / 0,208 = 240,40mm





j'ai regardé a tes calcul ci dessus (sauf la vitesses que j'ai pas vérifié) et pour moi et ils ont l'air bon
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 585
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 891
Moyenne de points: 6,15

MessagePosté le: Jeu 6 Juil - 08:37 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

ah oui juste un détail pour la vitesse tu parles de 120° alors que sur ton dessin pour calculer l'hypoténuse de 240mm tu utilises la données de 180°, donc les 50mm de hauteur


si tu garde l'objectif de la même vitesse donc sur 120°, ton hypoténuse ne bouge pas mais la hauteur passe de 50 a 43mm pour un angle de 10°
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 10:50 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

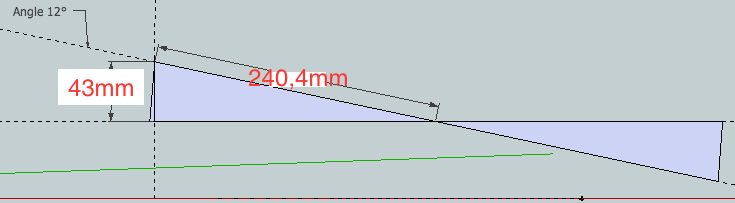

OK VOICI LA MODIF


Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 12:04 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Avant de commencer à calculer quoi que ce soit il faut définir l'objectif :
- Amplitude angulaire maximale des mouvements
- Course maximale sur l'axe Z
- Distance entre les 4 points de fixation des rotules supérieures des 4 bielles.

Cet objectif n'est pas suffisant il faut également définir les contraintes
La principale est la charge à mouvoir (structure + siège + pilote + etc.)

C'est seulement ensuite que l'on peut commencer, sans ces élément on ne calcule rien d'exploitable. Le résultat de ces calculs nous dirons si certaines hypothèses de base sont plausibles ou doivent être adaptées...
Comme dans tout projet il doit être analysé, quelqu'il soit, il faut toujours mettre sur la table (selon le projet chacun de ces éléments peut prendre de l'ampleur) :
- Les moyens dont on dispose
- L'objectif à atteindre
- Les contraintes
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Jeu 6 Juil - 14:39 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Il veut également un 4 dof ce qui change légèrement la partie arrière surtout au niveau de l'implantation...

Si tu veux un débattement de +/- 5cm vertical alors il faut partir sur des manivelles de 5.5cm
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 15:59 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Oui, Simon j'avais compris, mais sans plus d'info sur le projet impossible de donner une information cohérente !

Un petit dessin, même à main levée peut beaucoup aider.
En plus rien ne dit si l'objectif c'est de faire bouger seulement le siège et son passager ou tout l'ensemble.
Si ça continue il va falloir créer une page "avant projet" à remplir avant de répondre au questions Wink

J'ai même omis une question importante sur les degrés de liberté (DOF) c'est leurs natures car dès que l'on dépasse 2DOF il est nécessaire de préciser ceux que l'on veux mettre en œuvre.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 17:40 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
Oui, Simon j'avais compris, mais sans plus d'info sur le projet impossible de donner une information cohérente !

Un petit dessin, même à main levée peut beaucoup aider.
En plus rien ne dit si l'objectif c'est de faire bouger seulement le siège et son passager ou tout l'ensemble.
Si ça continue il va falloir créer une page "avant projet" à remplir avant de répondre au questions Wink

J'ai même omis une question importante sur les degrés de liberté (DOF) c'est leurs natures car dès que l'on dépasse 2DOF il est nécessaire de préciser ceux que l'on veux mettre en œuvre.


En faite je vient de me rendre compte de mon erreur, concernant mon projet je vais utiliser 4 moteur pour un 3DOF,
MOMOCLIC je vais essayer de répondre a toute les question mais humm pas évident


Simulateur de pilotage


Type de simulation
Automobile


Type de simulateur
Tout mobile


Total de la charge en mouvement
En Kg (poids estimé de la structure mobile + accessoires éventuels + pilote)
CHASSIE RSEAT R1 AVEC SIEGE 50KG
ACC 15KG
PILOTE 120KG MAX
200KG

Degrés de liberté et mouvements
+3DOF : Rotation (yaw), houle (heave) un seul des deux

Amplitudes maximales
Angulaire
Verticale
Longitudinale
Latérale

Actionneurs
Moto-réducteurs


Motorisation
Moteur 350w (simukit)
Nombre d'actionneur
Couple unitaire en sortie 40nm
Moteur 350w 3000 rpm
couple sortie moteur 1,1NM
réducteur avec bain d'huile, rapport de 50
couple en sortie réducteur 40NM
vitesse 60 rpm

Fabrication
Acier

Capacités techniques et contraintes particulières
heu la j vois pas


Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 18:02 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Si toi tu vois pas qui va voir ?
Bon pour moi c'est déjà un peu plus clair mais nous n'y somme pas encore...

Corrige moi si je me trompe :
En fait tu veux faire bouger l'ensemble que tu viens d'acquérir ?
Sur quoi et comment tu envisages de poser cela, quelles sont tes contraintes d'encombrement ?
Quel sont tes capacités techniques (bricolage, outillage, connaissances mécaniques, soudure, tout ça pas forcément personnel, copain, parent, ami, etc. ?
Désolé mais je ne sais pas mettre en équation "Amplitudes maximales", il faut un objectif chiffré... (lit les règles 2DOF et 3DOF effet houle, tu y trouveras des exemples qui devrait t'aider).
Boire ou conduire il faut choisir, pour un 3DOF : Rotation (yaw), Houle (heave) un seul des deux mouvements est possible.

Voila de quoi occuper ta réflexion !

A priori si tu as 4 moteurs 350w tu peux, au choix, faire un 3DOF ou un 4DOF, dans le premier cas tu parts sur un carré dans le second sur un triangle.
Un simulateur de conduite est un engin de Haute Technicité mettant en œuvre un mécanisme relativement simple mais avec 4 moteurs de de 350w ce n'est plus un jouet = 1400watts =2CV.
En résumé ça doit être réalisé avec sérieux et compétence et nous sommes là pour t'aider à mener à bien cette aventure, mais ça demande un peu d'investissement personnel Wink
Bon courage c'est bien parti. Smile

Répond à mes question et édite plutôt le premier message pour les mises à jours de ton cahier des charges, ce sera plus facile à retrouver quand ton sujet ce sera étoffé. Merci.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 19:00 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
Si toi tu vois pas qui va voir ?
Bon pour moi c'est déjà un peu plus clair mais nous n'y somme pas encore...

Corrige moi si je me trompe :
En fait tu veux faire bouger l'ensemble que tu viens d'acquérir ?
Sur quoi et comment tu envisages de poser cela, quelles sont tes contraintes d'encombrement ?
Quel sont tes capacités techniques (bricolage, outillage, connaissances mécaniques, soudure, tout ça pas forcément personnel, copain, parent, ami, etc. ?
Désolé mais je ne sais pas mettre en équation "Amplitudes maximales", il faut un objectif chiffré... (lit les règles 2DOF et 3DOF effet houle, tu y trouveras des exemples qui devrait t'aider).
Boire ou conduire il faut choisir, pour un 3DOF : Rotation (yaw), Houle (heave) un seul des deux mouvements est possible.

Voila de quoi occuper ta réflexion !

A priori si tu as 4 moteurs 350w tu peux, au choix, faire un 3DOF ou un 4DOF, dans le premier cas tu parts sur un carré dans le second sur un triangle.
Un simulateur de conduite est un engin de Haute Technicité mettant en œuvre un mécanisme relativement simple mais avec 4 moteurs de de 350w ce n'est plus un jouet = 1400watts =2CV.
En résumé ça doit être réalisé avec sérieux et compétence et nous sommes là pour t'aider à mener à bien cette aventure, mais ça demande un peu d'investissement personnel Wink
Bon courage c'est bien parti. Smile

Répond à mes question et édite plutôt le premier message pour les mises à jours de ton cahier des charges, ce sera plus facile à retrouver quand ton sujet ce sera étoffé. Merci.


oui je veut tous faire bouger, l'écran sera a part,
j'ai aucune contrainte d'encombrement je vais mettre au bureau et niveau place y a pas de soucis, peu être des fois sur un stand car j'ai une Auto Ecole
j'envisage de poser le tous sur du béton et si tu parle du support sa sera des tube carré et rond en acier
les capacité je dirais illimité je suis entourer de d'artisans dans la soudure, fraiseur, électricité, informatique,
3 dof Houle


Revenir en haut
GTalk/Jabber
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 19:16 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Moyens utilisé


le kit 3 dof 350w
4e moteur 350w
1 ressort 350w
1 potentiomètre
3 rotules
1 roues dentées 50 dents
1 roues dentées 20 dents
câble blindé 1m
---------------------------------------------


options:
1 support carte double
8 manivelles
4 support potentiomètre
4 kit M6*25 support potentiomètre
1 bouton d'arrêt urgence
ecrou frein M10 (+-40pcs)
rondelle M10 (+-40pcs)
8 vis M10x40 pour manivelles
---------------------------------------------------






Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 19:51 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

On en est pas encore aux options, parlons de moyens d'atteindre l'objectif c'est largement suffisant au stade ou l'on en est Wink
Un peu de méthode assurera la réussite du projet. Nous ne sommes pas dans ta tête et avons besoin de savoir ou tu vas.
Pas de précipitation une chose après l'autre, il faut que l'on comprenne.

Alors s'il-te-plait répond précisément aux questions posées.
Bien maintenant nous savons quel type structure tu envisages.
Tu as déjà répondu à ce que seront tes actionneurs, et il me semble avoir compris.
Mais aucune des amplitudes de mouvement n'a été évoqué ?
Si certaines de ces notions t'échappent interroge-nous.
Pour les moyens ce que j'attends ou ce que j'entends ce sont quelles compétence et matériels tu dispose pour mener à bien l'affaire ?
Inutile de faire une énumération, mais évoque les points essentiels, par exemple, si tu sais souder ou si tu as les moyens de faire réaliser ce travail.

Toutes nos interrogations pour te répondre efficacement tournent autour du contexte dans lequel tu te trouves et de dimensionnement du problème, contexte que nous ignorons totalement et que toi seul peu nous fournir.
Disons qu'il y a encore trop d'inconnues pour résoudre l'équation.
Si dans le questionnaire il y a des notions qui t'échappent demande nous.

De la qualité de tes réponses dépendront la qualité de ta réalisation.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 20:00 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
On en est pas encore aux options, parlons de moyens d'atteindre l'objectif c'est largement suffisant au stade ou l'on en est Wink
Un peu de méthode assurera la réussite du projet. Nous ne sommes pas dans ta tête et avons besoin de savoir ou tu vas.
Pas de précipitation une chose après l'autre, il faut que l'on comprenne.

Alors s'il-te-plait répond précisément aux questions posées.
Bien maintenant nous savons quel type structure tu envisages.
Tu as déjà répondu à ce que seront tes actionneurs, et il me semble avoir compris.
Mais aucune des amplitudes de mouvement n'a été évoqué ?
Si certaines de ces notions t'échappent interroge-nous.
Pour les moyens ce que j'attends ou ce que j'entends ce sont quelles compétence et matériels tu dispose pour mener à bien l'affaire ?
Inutile de faire une énumération, mais évoque les points essentiels, par exemple, si tu sais souder ou si tu as les moyens de faire réaliser ce travail.

Toutes nos interrogations pour te répondre efficacement tournent autour du contexte dans lequel tu te trouves et de dimensionnement du problème, contexte que nous ignorons totalement et que toi seul peu nous fournir.
Disons qu'il y a encore trop d'inconnues pour résoudre l'équation.
Si dans le questionnaire il y a des notions qui t'échappent demande nous.

De la qualité de tes réponses dépendront la qualité de ta réalisation.


Pour le mouvement je pense que tu veut parler de sa
longitudinale SURGE
transversale sway
verticale hevee
 alors pour les compétence je sait faire de la soudure pour la structure  et j'ai un amis pour faire des micro soudure électrique si besoin,
j'ai le moyen de tous faire réaliser
niveau matériel je suis complet j'ai tous ce qu'il faut et si besoin peu avoir


Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 20:03 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

On progresse, mais il manque toujours les amplitudes des mouvements ?

Donc 3DOF (Roulis, Tangage et Houle)
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Jeu 6 Juil - 20:04 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
On progresse, mais il manque toujours les amplitudes des mouvements ?

Donc 3DOF (Roulis, Tangage et Houle)




que veut tu dire par amplitude des mouvement


Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Jeu 6 Juil - 21:25 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Si tu n'as pas de dictionnaire, il semble que tu ait accès au web !

https://fr.wikipedia.org/wiki/Amplitude

La dimension des angles du système (ceux pris par la partie mobile, entre +-10° et +-20° par rapport à l'horizontal) et autres mouvements, ici l'effet houle (course verticale).
ATTENTION des angles importants nécessiteront plus de puissance et de surélever en conséquence la partie mobile, pour être raisonnable entre +8° à 15°. Regarde dans 3DOF à effet houle ce que j'avais calculé.

Ensuite si tu veux construire ce qui sera la partie fixe du simu, il faut que tu nous donne les côtes de la base de ton système car comme écrit plus haut ça aura une incidence.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Ven 7 Juil - 09:39 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
Si tu n'as pas de dictionnaire, il semble que tu ait accès au web !

https://fr.wikipedia.org/wiki/Amplitude

La dimension des angles du système (ceux pris par la partie mobile, entre +-10° et +-20° par rapport à l'horizontal) et autres mouvements, ici l'effet houle (course verticale).
ATTENTION des angles importants nécessiteront plus de puissance et de surélever en conséquence la partie mobile, pour être raisonnable entre +8° à 15°. Regarde dans 3DOF à effet houle ce que j'avais calculé.

Ensuite si tu veux construire ce qui sera la partie fixe du simu, il faut que tu nous donne les côtes de la base de ton système car comme écrit plus haut ça aura une incidence.


Je vais être raisonnable et opter pour +-10 degree


Revenir en haut
GTalk/Jabber
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 385
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 398
Moyenne de points: 10,66

MessagePosté le: Ven 7 Juil - 09:50 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Avec ces réponses on a déjà de quoi t'aider Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Ven 7 Juil - 10:07 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

SUPER  cool

Revenir en haut
GTalk/Jabber
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Ven 7 Juil - 10:33 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Super maintenant qu'on à des billes il faut évoquer encore deux points avant de pouvoir jouer, il nous faut les dimensions du terrain de jeu.

D'abord le manquant :

Les amplitudes de mouvements :
Angulaire +- 10°
Verticale ???
Longitudinale 0mm
Latérale 0mm

Compte tenu du type de 3DOF choisi tu n'as qu'une course à renseigner.

Ensuite, le plus simple serait un petit dessin coté, il nous faut les dimensions de ta plateforme mobile, celle que tu viens d'acquérir,
Et comment imagines-tu relier le sommet 4 des bielles à cette plateforme, à mon idée deux options sont possible :
- Souder des pattes avec axes pour les rotules ou cardans directement sur le châssis
- Faire une plateforme sur laquelle tu fixeras le châssis pratiquement sans l'altérer

A moins que tu ai une autre idée ?

Encore une fois tout ça ne sont que des hypothèse de travail, avec ces données de départ le but est, en connaissance de nos moyens de réaliser le meilleurs compromis possible.
Après quelques calculs nous serons sans doute amené à corriger quelques unes de ces donnée, mais à chaque fois ce sra pour tirer toute la quintessence du système . Wink

je réitère ma demande de coller ce résumé "Cahier des charges" dans le premier message du sujet !
Pour ça fait un copier-coller de la page dédiée à cet effet : http://pcshm-simulateurs-homemade.clicforum.com/p58586.htm
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 656
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 678
Moyenne de points: 1,76

MessagePosté le: Ven 7 Juil - 15:27 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

Une autre question, tu as combien de moteurs en ta possession ?

Pour les cotes, le mieux serait de nous faire une photo du dessous de ta structure.
Éventuellement si tu peux mettre les dimensions sur la photo ce serait le top.

Ensuite il faut que tu détermine le centre de gravité de ta structure lorque que tu est en position de pilotage.
Est-ce que tu sais faire ou te faut-il des explications ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 45
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 252
Moyenne de points: 5,60

MessagePosté le: Ven 7 Juil - 17:04 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1 Répondre en citant

momoclic a écrit:
Super maintenant qu'on à des billes il faut évoquer encore deux points avant de pouvoir jouer, il nous faut les dimensions du terrain de jeu.

D'abord le manquant :

Les amplitudes de mouvements :
Angulaire +- 10°
Verticale ???
Longitudinale 0mm
Latérale 0mm

Compte tenu du type de 3DOF choisi tu n'as qu'une course à renseigner.

Ensuite, le plus simple serait un petit dessin coté, il nous faut les dimensions de ta plateforme mobile, celle que tu viens d'acquérir,
Et comment imagines-tu relier le sommet 4 des bielles à cette plateforme, à mon idée deux options sont possible :
- Souder des pattes avec axes pour les rotules ou cardans directement sur le châssis
- Faire une plateforme sur laquelle tu fixeras le châssis pratiquement sans l'altérer

A moins que tu ai une autre idée ?

Encore une fois tout ça ne sont que des hypothèse de travail, avec ces données de départ le but est, en connaissance de nos moyens de réaliser le meilleurs compromis possible.
Après quelques calculs nous serons sans doute amené à corriger quelques unes de ces donnée, mais à chaque fois ce sra pour tirer toute la quintessence du système . Wink

je réitère ma demande de coller ce résumé "Cahier des charges" dans le premier message du sujet !
Pour ça fait un copier-coller de la page dédiée à cet effet : http://pcshm-simulateurs-homemade.clicforum.com/p58586.htm


pour le vertical je ne sait pas
la moyen serrait déjà bien,


je pense le mieux serrais de souder directement des pattes pour le cardant,


Revenir en haut
GTalk/Jabber
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 01:25 (2017)    Sujet du message: 3 DoF avec 4 Moteur 350w sur châssis Rseat Rs1

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3  >
Page 1 sur 3


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
