MessagePosté le: Mar 11 Juil - 19:13 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

Cahier des charges pour 'Simulateur de pilotage'


Type de simulation
Automobile

Type de simulateur
siege mobile

Total de la charge en mouvement
En Kg (poids estimé de la structure mobile + accessoires éventuels + pilote)

150 max

Degrés de liberté et mouvements
+2DOF : Roulis (roll), Tangage (pitch)

Amplitudes maximales des mouvements
Angulaire +-10°
Verticale ???
Longitudinale 0
Latérale 0

Actionneurs
Moto-réducteurs

Motorisation

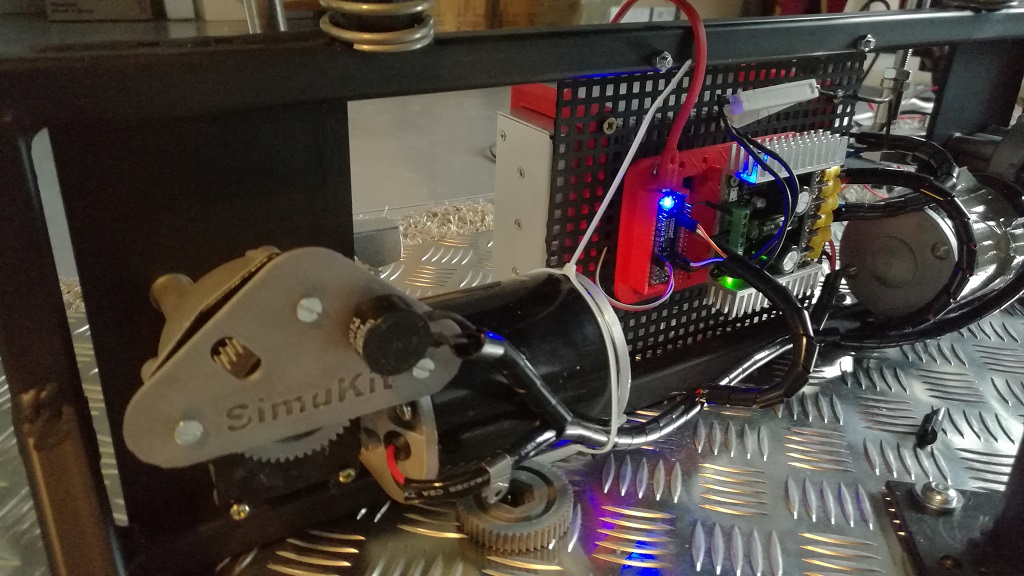

2 Moteur 120w (acheter sur simukit et en couts de livraison)

Le moteur 120W est parfait pour les simulateurs de type seat mover (seul le siège bouge) ou g-Seat (ou W-Seat sur certains forums).
Peu encombrant mais avec un couple important, il conviendra aussi pour les 2 DOF sur cardan.
Le trous pour le fixer sont du M6.

Moteur DC 120W
Tension d'alimentation : 24V
Vitesse de rotation : 40rpm
Couple : 25Nm

Dimensions :

Fabrication
Acier



Carte contrôleur programmable
Aquino ginuino micro

Carte de puissance
Sabertooth 2X32

Capacités techniques et contraintes particulières
bricoleur, soudeur et si besoin peu ce faire aider

Lien avec l'exemple pris en référence
http://pcshm-simulateurs-homemade.clicforum.com/t1274-simulateur-2-dof-stru…


Revenir en haut
GTalk/Jabber
Publicité






MessagePosté le: Mar 11 Juil - 19:13 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 4 983
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 070
Moyenne de points: 13,66

MessagePosté le: Mar 11 Juil - 20:42 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

Ah j'aime quand ça démarre comme ça super idée momo Okay
Sinon pour mes effets utilisé ça sera plus swap et surge car le roll et le pitch sont utiliser pour simuler les effets de pistes (montées, descentes,...) tandis que le sway et surge c'est pour les g reçus (accélération freinnages passage de vitesses,....)
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 48
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 255
Moyenne de points: 5,31

MessagePosté le: Mar 11 Juil - 20:50 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant









Revenir en haut
GTalk/Jabber
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 531
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 542
Moyenne de points: 10,57

MessagePosté le: Mar 11 Juil - 23:16 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

Attention François on parle de mouvements et non d'effets Okay


Sinon c'est nickel comme présentation du projet cool
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 48
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 255
Moyenne de points: 5,31

MessagePosté le: Mer 12 Juil - 10:49 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

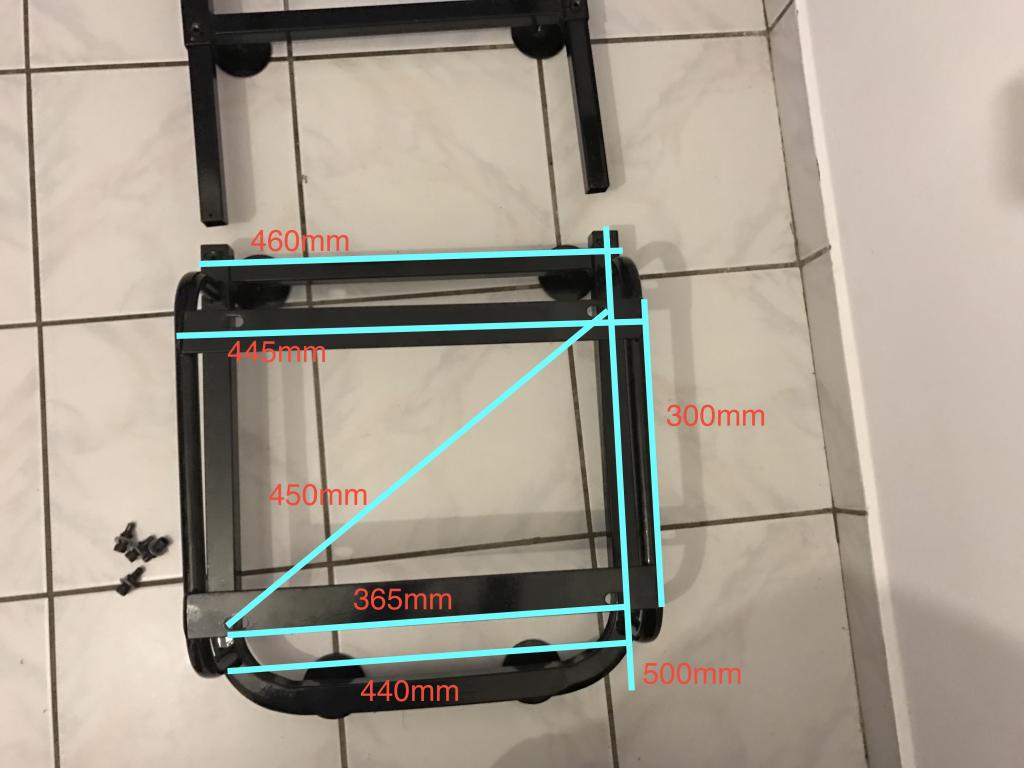

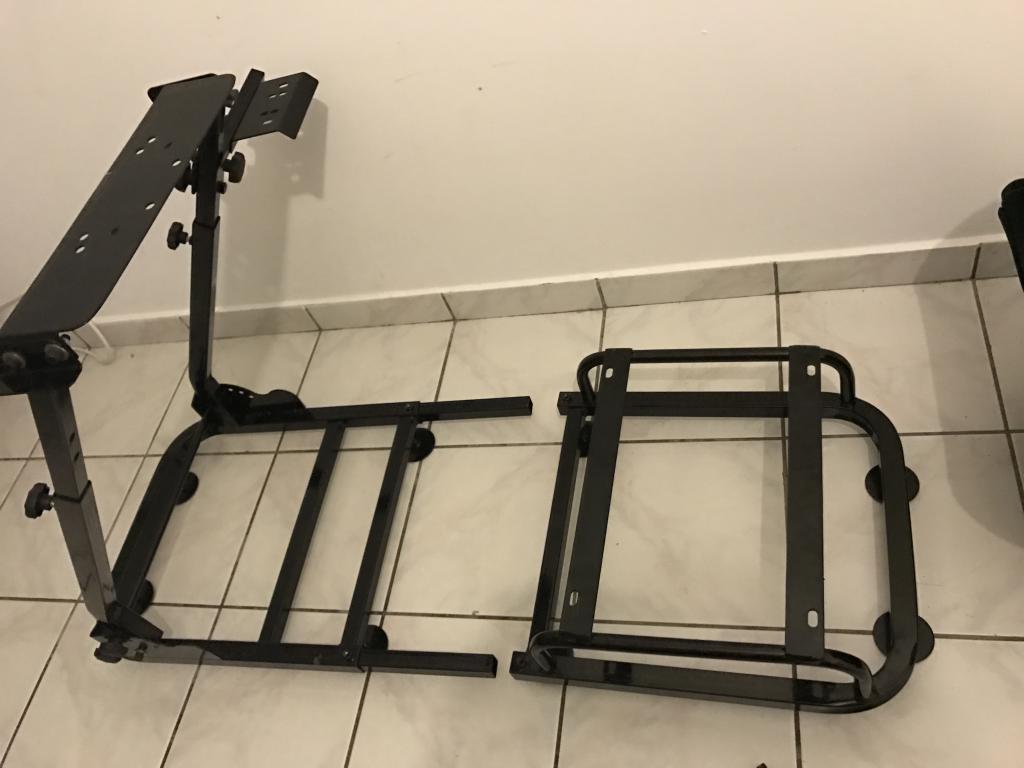

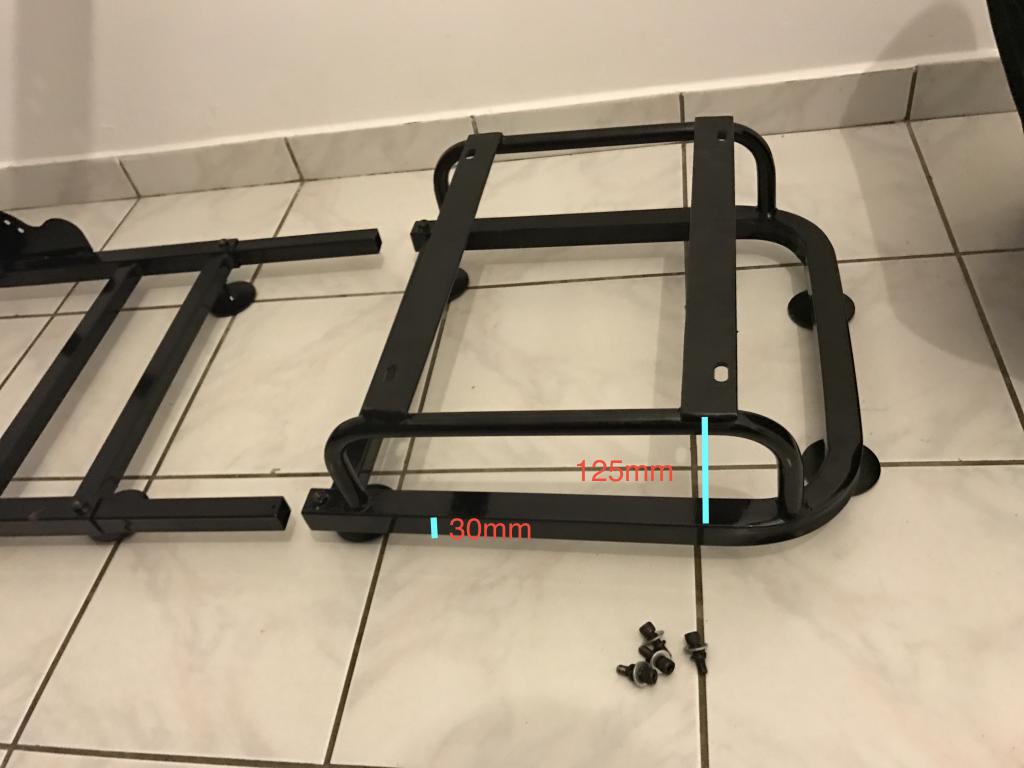

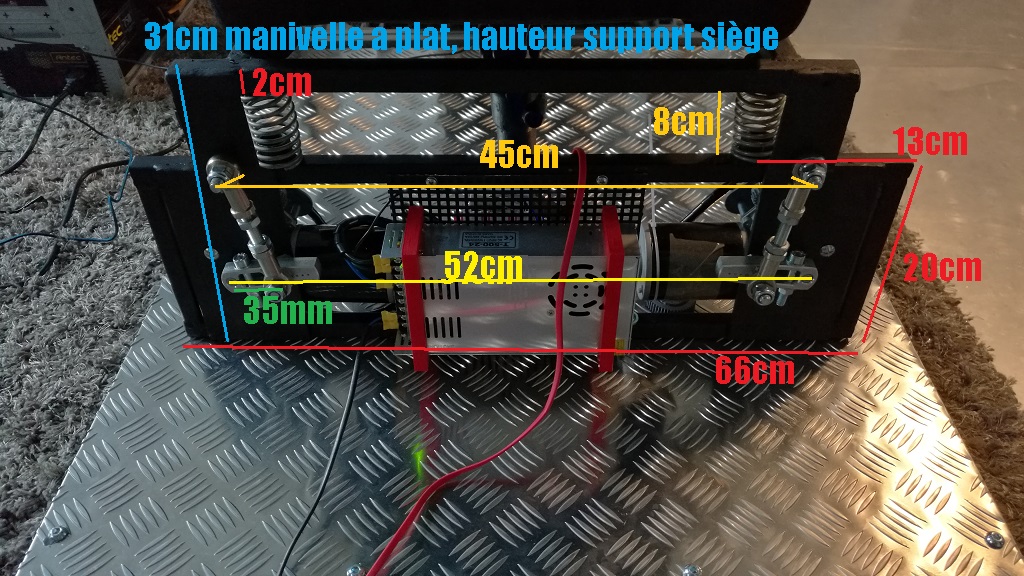

En faite je voudrais re faire sur la base du 2dof de wuilaupui, est ce possible vu que mon chassi est largement plus petit par rapport à sa largeur,
En faite je veut couper le support du siège sur mon cassie ET Le monter sur une axe Avec cardant au centre
Est ce possible ou bien y a til des possibilités plus simple.
%5Burl=http://pcshm-simulateurs-homemade.clicforum.com/image/110/e/6/7/img_2438-52a70ee.png.htm%5D%5Bimg%5Dhttp://img.xooimage.com/files110/e/6/7/img_2438-52a70ee.png%5B/img%5D%5B/url%5D


Revenir en haut
GTalk/Jabber
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 531
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 542
Moyenne de points: 10,57

MessagePosté le: Mer 12 Juil - 12:01 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

tu veux mettre le cardan sur ton support siège directement ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 4 983
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 070
Moyenne de points: 13,66

MessagePosté le: Mer 12 Juil - 13:29 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

A oui autan pour moi Embarassed
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 48
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 255
Moyenne de points: 5,31

MessagePosté le: Ven 11 Aoû - 19:49 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

http://www.sendspace.com/file/s7kimr

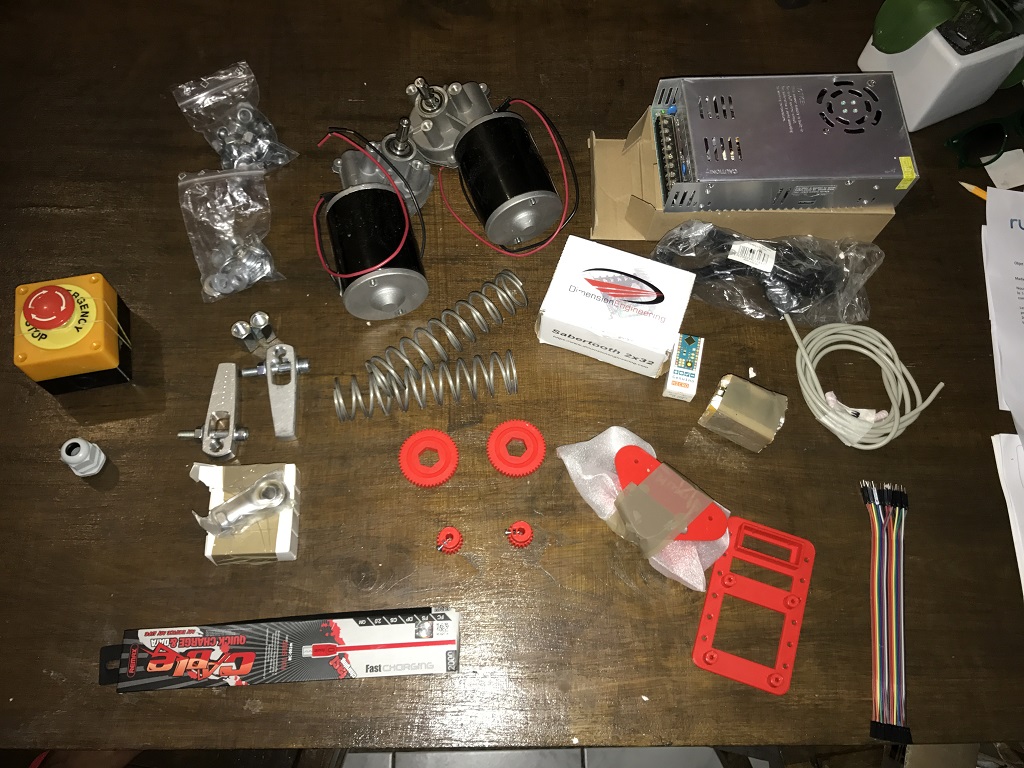

Livraison d'aujourd'hui enfin Les chose sérieuse peuvent commencer


Revenir en haut
GTalk/Jabber
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 48
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 255
Moyenne de points: 5,31

MessagePosté le: Dim 13 Aoû - 14:44 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

besoin d'un coup de main pour le branchement électrique svp, possible d'avoir un shema

Revenir en haut
GTalk/Jabber
RAJRSH
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 23 Juin 2017
Messages: 48
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: REUNION
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINTE SUZANNE
29/03/1985 Masculin Bélier (21mar-19avr)
Point(s): 255
Moyenne de points: 5,31

MessagePosté le: Dim 13 Aoû - 14:52 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant







possible d avoir plus de détail


Revenir en haut
GTalk/Jabber
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 4 983
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 070
Moyenne de points: 13,66

MessagePosté le: Dim 13 Aoû - 17:33 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

tu as tout ce qui te faut ici http://pcshm-simulateurs-homemade.clicforum.com/t1137-tuto-pour-les-nouveaux-explication-lien-sch-ma.htm#p52824
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 655
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 068
Moyenne de points: 6,05

MessagePosté le: Dim 13 Aoû - 19:44 (2017)    Sujet du message: Montage 2DOF sur plauseat Répondre en citant

lis le tuto, et pose tes questions sur ce que tu n'auras pas compris.
_________________
tuto pour les nouveaux ou débutant !
