Salut à tous, voici le post pour vous présenter ma première version de mon playseat mobile 2DOF


Mon but n’était pas de réinventer la roue donc je me suis largement inspiré de toutes vos réalisations.

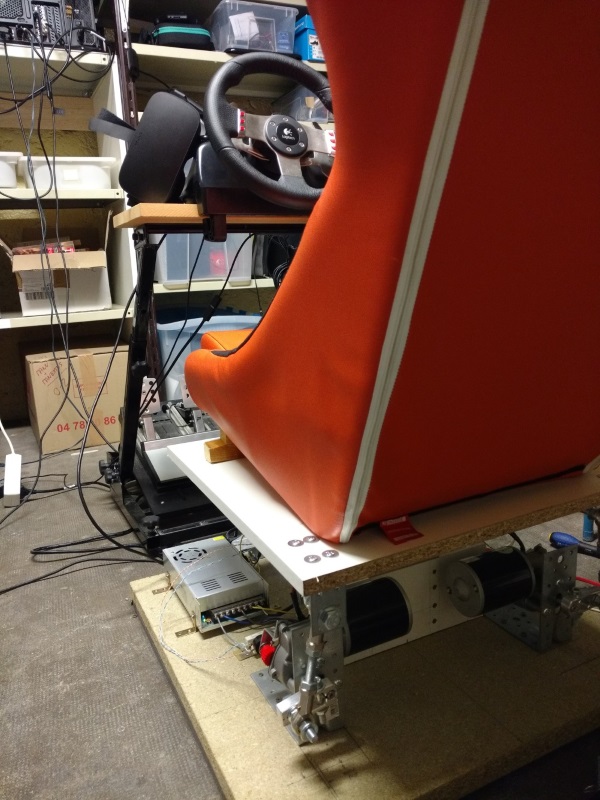

Voici l’engin :








et il est approuvé par mini moi :



Bien sur il n’est pas encore terminé (finitions / amélioration de la solidité / risques électriques), je posterai les évolutions quand elles seront effectuées.
C’est la transformation d’un kit statique de chez FK automotive https://www.fk-shop.de/fr/Si-ges-Sport-ceintures/Si-ges-de-simulations-de-c… que j’ai depuis plusieurs années.


(détails de montage dans les posts à suivre)


Revenir en haut
Publicité






MessagePosté le: Sam 9 Sep - 17:27 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
gauthd
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 30 Juil 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: Grenoble
11/11/1977 Masculin
Point(s): 218
Moyenne de points: 19,82

MessagePosté le: Sam 9 Sep - 17:27 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

 voici les étapes de réalisation :

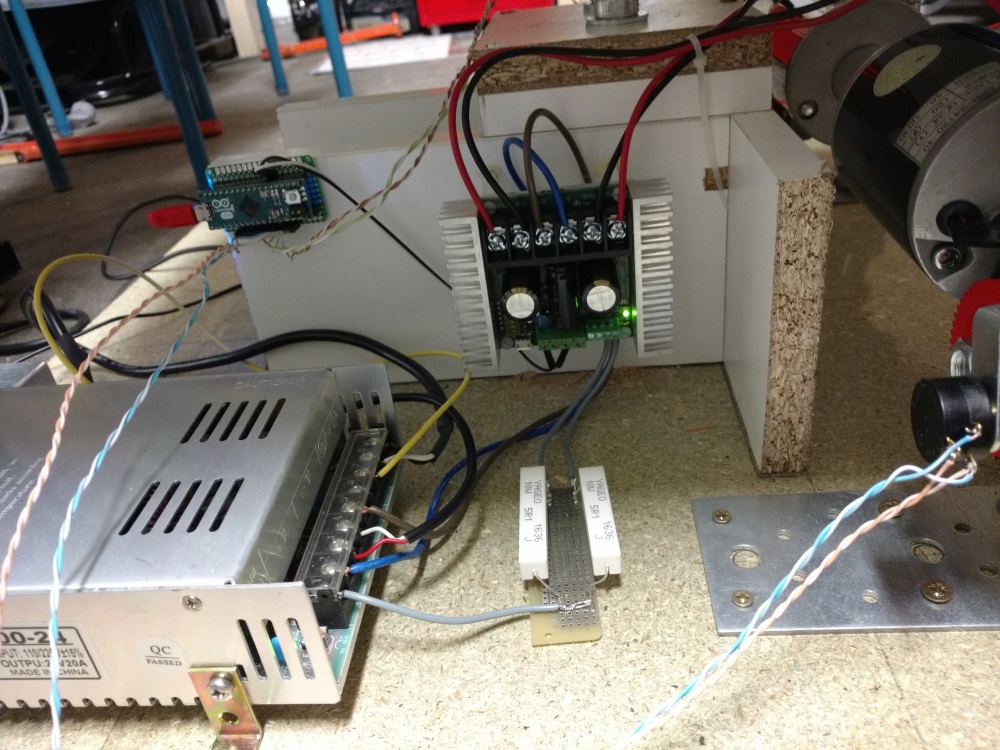

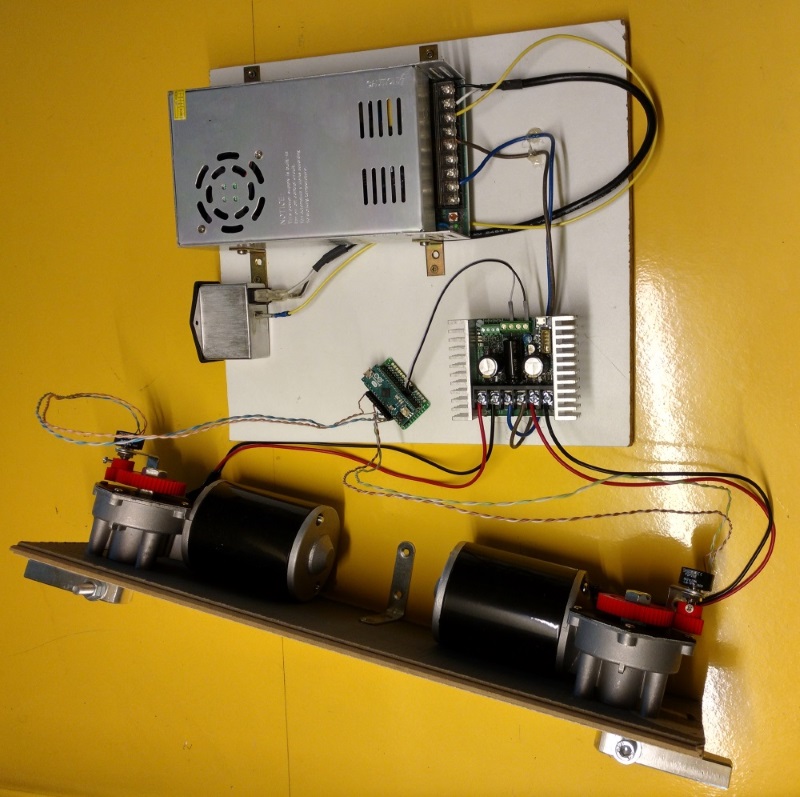

j‘avais fait une maquette en 2 heures pour valider le fonctionnement et tester les pièces :

je trouve que c’est un peu plus simple (et moins stressant…) de le monter comme ca d’abord pour programmer l’arduino, la sabertooth et valider les sens de rotation / les potentiomètres etc. avant de le faire sur le siège complet.

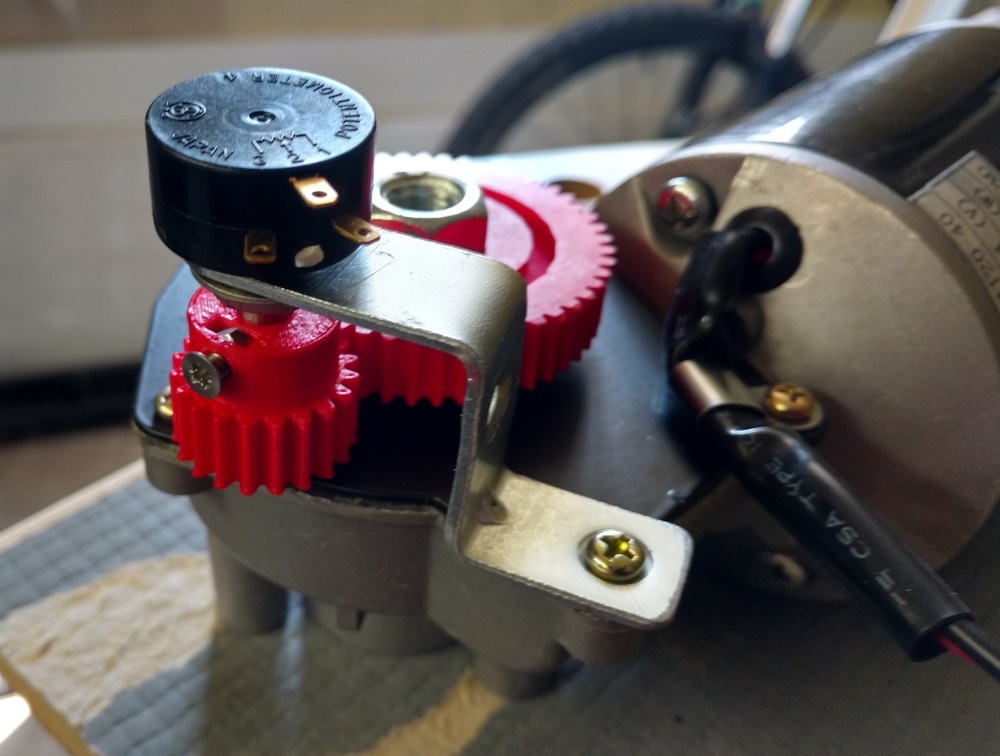

Le détail du montage mécanique du potentiomètre :

sur les dernier moteurs, les alims sont parfaitement isolées de la masse mécanique donc pas de problème pour le monter comme ca. En plus c’est plutôt robuste.


Pour la partie mobile :

pas de surprise :

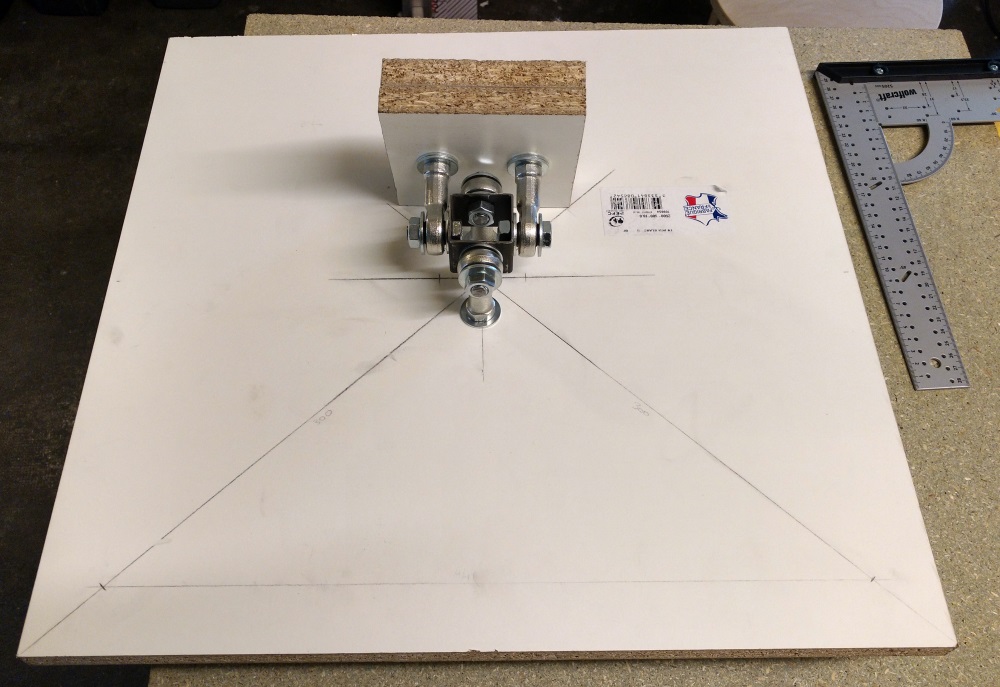

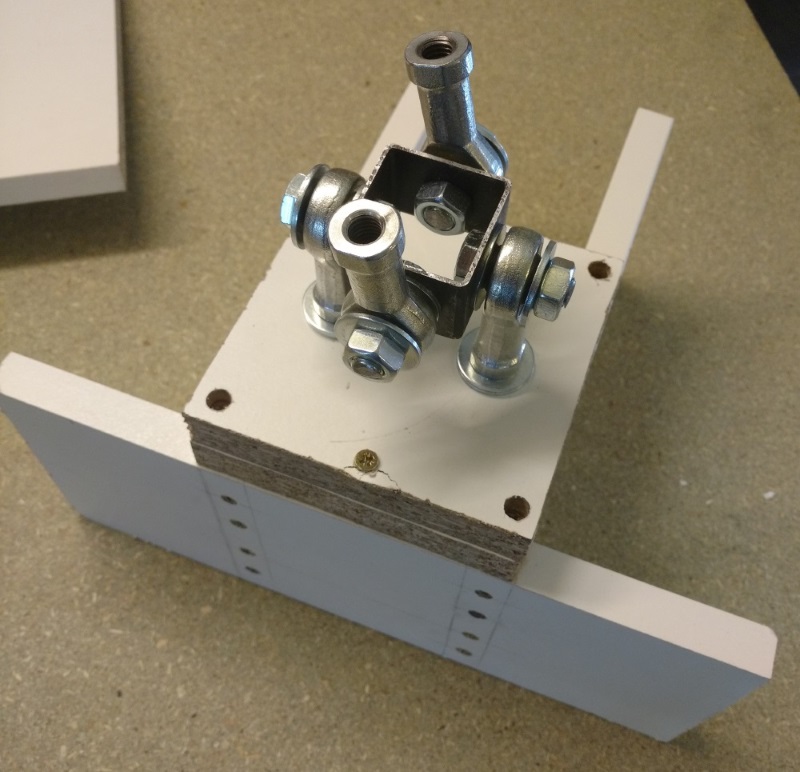

cardan ‘home made’ et 300mm de rayon avec les moteurs montés à l’arrière.

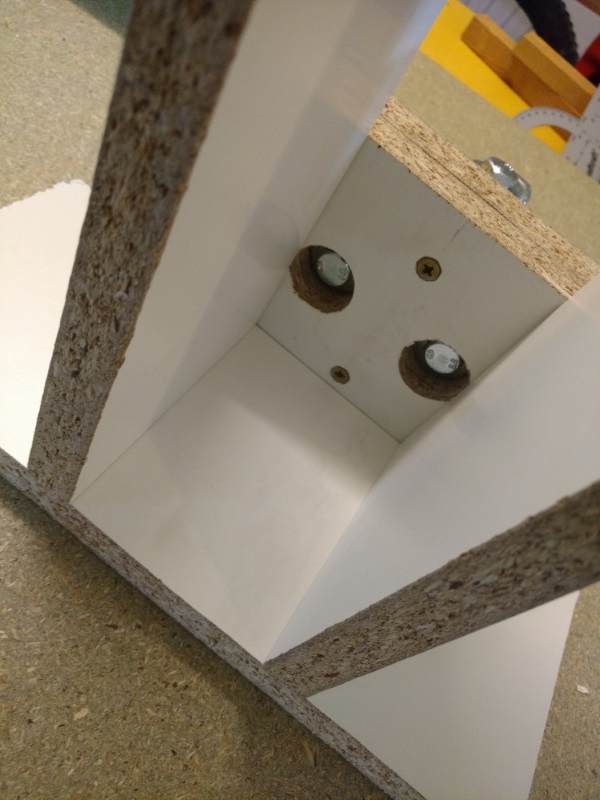

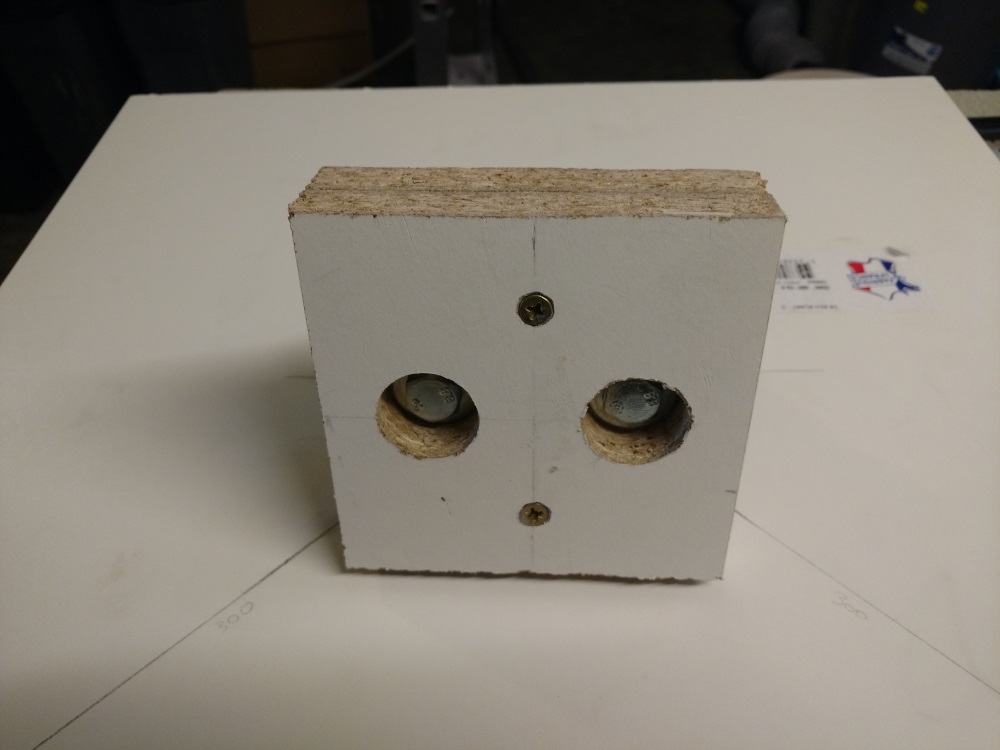

Le socle est une récup de chute de plan de travail bien épais pour la stabilité.


En détails :





et avec tout en place :

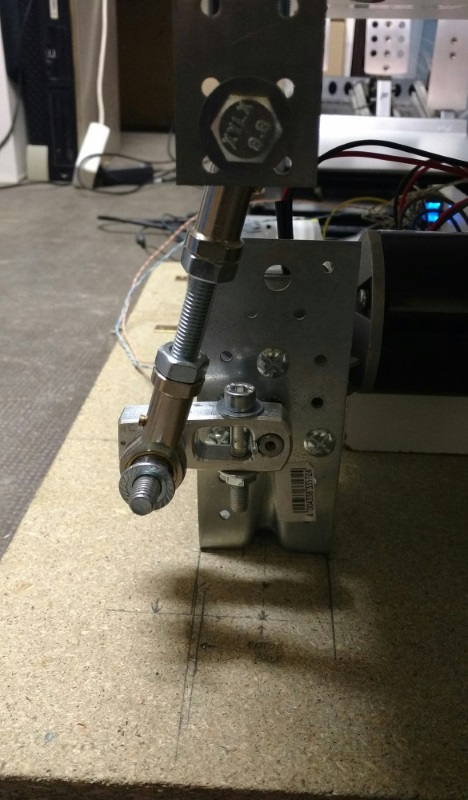

j’ai mis un bras de levier de 45mm et réglé la course sur 150°
ca donne un angle mesuré au niveau laser entre 8 et 9 degrés.


Comme je compte rester sur 150° (pour la réactivité) j’ai déporté la position de l’ancrage sur
la partie mobile (je ne suis pas au milieu des 45mm mais vers l’extérieur).
L’angle de la photo est trompeur on a l’impression que c’est l’inverse…
Pour l’instant les moteurs s’en sortent très bien et ne chauffent pas du tout avec cette config.

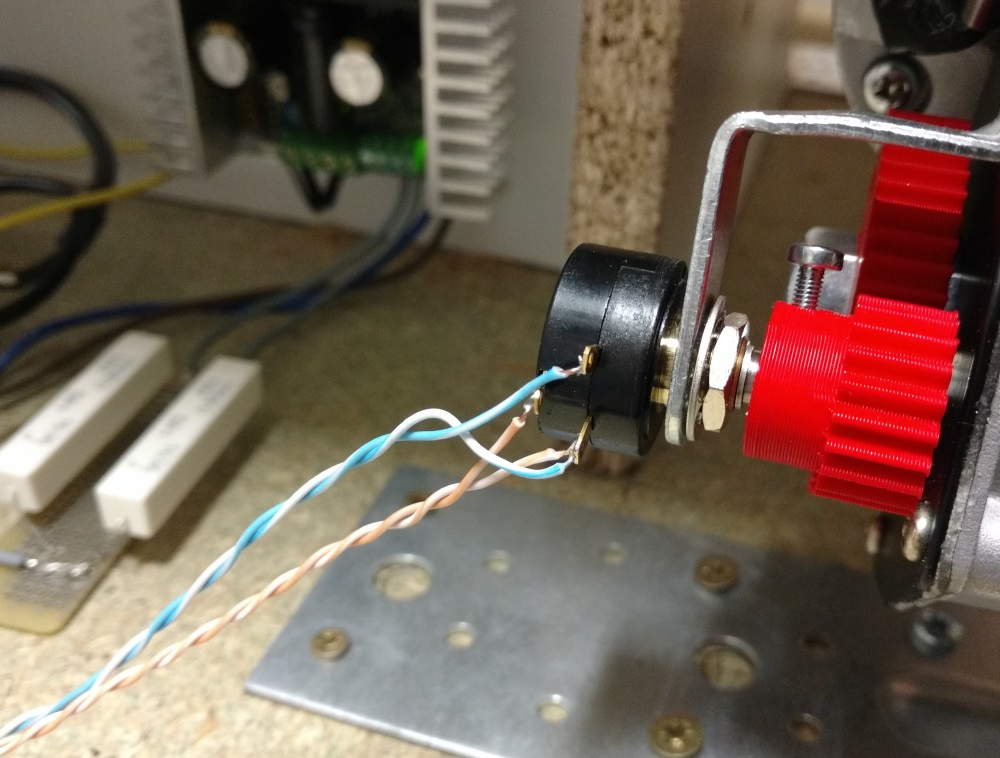

un détail au niveau de la connexion des potentiomètres :

j’ai une formation électronique donc j’applique les bases :
j’ai vu qu’un certain nombre de personnes ont des problèmes de parasites sur les potentiomètres,
même si ca devrait être mieux avec les moteurs isolés. Plutôt que de mettre un blindage que
je saurais pas trop ou relier (la parasites captés par le blindage doivent bien s’évacuer quelque part
 et le GND de l’arduino n’est pas un bon candidat ...),
j’ai appliqué la stratégie paire torsadée (en gros : sur une paire torsadée les parasites arrivent sur les deux fils et s’annulent).
Donc j’ai une paire alim (la bleue) : GND et +5V
et l’autre paire mesure (la marron) : GND et Point Milieu
(évidement il faut relier les deux GND ensemble ici sur le contact du bas)


pas de souci de parasite remarqué en fonctionnement avec ce montage.

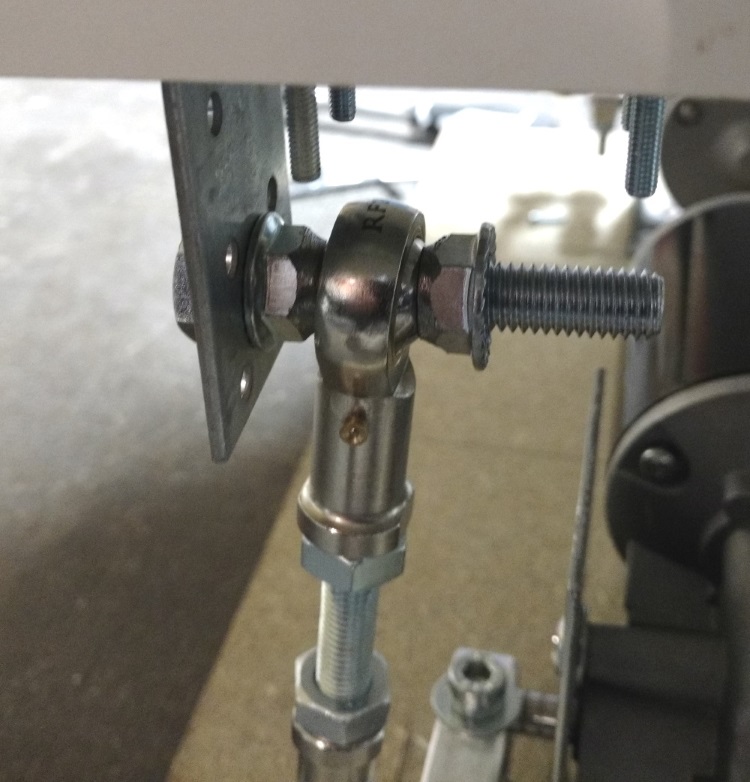

Sinon un autre détail (qui finalement ne semble servir à rien chez moi) :

j’avais l’impression que les angles allaient être limites avec les rotules donc
j’ai meulé les écrous pour gagner quelques degrés. Sur les grands débattements ca peut peut-être servir à quelqu’un…


Dernière édition par gauthd le Sam 9 Sep - 17:42 (2017); édité 1 fois
Revenir en haut
gauthd
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 30 Juil 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: Grenoble
11/11/1977 Masculin
Point(s): 218
Moyenne de points: 19,82

MessagePosté le: Sam 9 Sep - 17:27 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

Les extras (un peu hors sujet) :


pour ceux qui ont déjà remarqué sur les photos d’avant, j’avais déjà équipé le siège de vibrations.
j’ai 1 buttkicker (amazon à moins de 20 euros) sous le siège :

(Pas eu le courage de le redémonter pour la photo)


et deux plus petits sur le dossier (contre les épaules):

ce sont des copies chinoises à 10€ des Dayton Audio TT25-16.
Ceux là servent plutôt pour les vibreurs (droite gauche du coup)
et en complément sur les fréquences de vibration plus hautes (type monoplace / F1)



j’ai mis la carte pré-ampli / ampli sur le socle :

(aliexpress à 20 euros)


c’est un montage qui revient à moins de 100€ et qui peut s’alimenter avec le 24V des moteurs sans trop de risque.
l’inconvénient pour ceux qui ont un Oculus c’est que c’est basé sur l’audio
et qu’un certain nombre de jeux supportent mal le clone de l’audio sur le rift et sur la sortie du PC en même temps (sur Assetto / rFactor / DirtRally c’est OK).

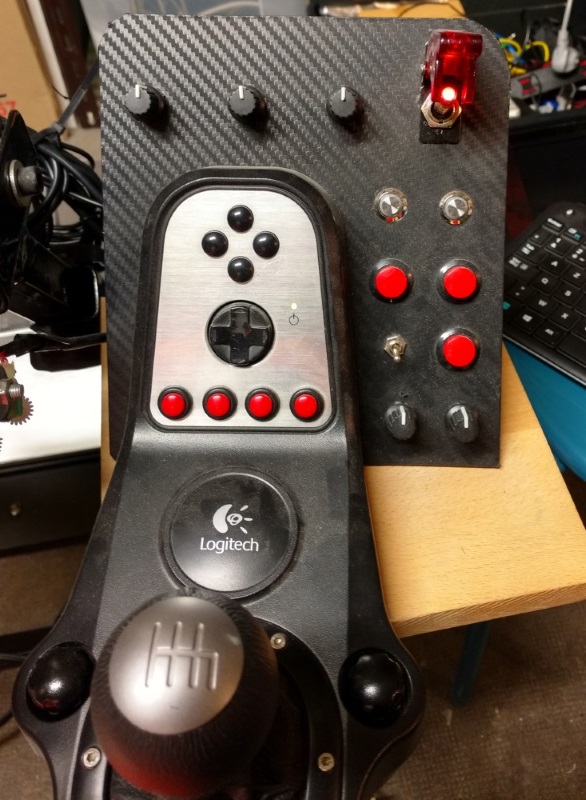

Et sinon mon mod boutons / sélecteurs rotatifs sur le G27 :

pour l’utiliser avec l’Oculus ‘à l’aveugle’ j’avoue qu’il faut un petit temps d’apprentissage,
mais au moins on peut régler toutes les options type ABS et KERS sous Assetto.



il est sur une base Mmjoy avec Teensy V2, ca marche impeccable :

réalisation super simple à base de plexi et sticker imitation carbone à 2 balles.
Oui la soudure c’est crado mais c’est caché...


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 168
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 757
Moyenne de points: 13,30

MessagePosté le: Sam 9 Sep - 19:27 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

Bravo très jolie travail c'est pas souvent qu'ont voit des réalisations qui respectent toutes les règles de bases Okay
Pour ton arduino ça marche bien le dongle bluetooth ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
gauthd
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 30 Juil 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: Grenoble
11/11/1977 Masculin
Point(s): 218
Moyenne de points: 19,82

MessagePosté le: Sam 9 Sep - 21:28 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

Merci pour ton retour ca fait toujours plaisir !


en fait pas de bluetooth c'est trompeur mais c'est le joli cable USB rouge de Simukit qui part de l'autre coté:
https://simukit.com/connectique/16-cable-usb-20-2m.html


pas contre c'est une idée intéressante le bluetooth ! ca enlèverait un cable...


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 828
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 852
Moyenne de points: 1,72

MessagePosté le: Sam 9 Sep - 21:54 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

Tu pourrais encore gagner un peu en réactivité en passant à 120 degrés de rotation.
Il y a un certain temps que j'ai étudié ça en comparant 180, 150 et 120 pour ne retenir que ce dernier angle.
Entre 180 et 120 tu ne perds que 14% de course mais tu gagnes 1/3 du temps pour parcourir cette même course.
J'ai oublier les valeurs pour 150 car au regard de cette étude ça n'était pas significatif. Depuis ce temps là tout le monde ici à adopté l'angle de rotation de 120 degrés. Wink


Ce serai sympa si tu nous donnais les liens des composants de ton butkicker et en ouvrant un sujet détaillant travail et méthode à mettre en œuvre pour un tel projet. Je suis convaincu qu'il y aura du monde d'intéressé...
Merci.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
gauthd
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 30 Juil 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: Grenoble
11/11/1977 Masculin
Point(s): 218
Moyenne de points: 19,82

MessagePosté le: Sam 9 Sep - 22:04 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

Ok je note le conseil, je vais regarder ca, je ferai les essais en 120° rapidement pour comparer


pour l'instant comme je suis sur la version demo de SimTools (donc bloqué sur LFS) je n'ai pas encore eu le temps de voir ce que ca donne sur les voitures que j'ai l'habitude de piloter sur Assetto...


Pour le montage buttkicker aucun souci j'ouvrirai un sujet dessus, le temps de retrouver les liens pour acheter le matos.


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 168
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 757
Moyenne de points: 13,30

MessagePosté le: Sam 9 Sep - 22:48 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

C'est vrai que c'est trompeur
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 759
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 154 167
Moyenne de points: 10,45

MessagePosté le: Sam 9 Sep - 23:59 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

C'est pas mal comme montage, intéressant et original !
Tu as quoi comme ampli pour tes vibreurs ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
gauthd
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 30 Juil 2017
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: Grenoble
11/11/1977 Masculin
Point(s): 218
Moyenne de points: 19,82

MessagePosté le: Lun 11 Sep - 22:10 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

comme suggéré je viens de créer un post sur mon mod vibrations
http://pcshm-simulateurs-homemade.clicforum.com/t1379-Mod-vibrations-de-Gauthd.htm


je pense que ce répondra à vos questions !


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 759
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 154 167
Moyenne de points: 10,45

MessagePosté le: Lun 11 Sep - 22:31 (2017)    Sujet du message: Cockpit 2DOF de Gauthd Répondre en citant

J'ai vu c'est vraiment pas mal et intéressant, surtout ces petits vibreurs que l'on pourrait intégrer dans des sièges, enfin si les vibrations sont encore ressenties...
