MessagePosté le: Jeu 5 Oct - 22:42 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Hello


Voici ou j'en suis avec mon simu.
il y a fort longtemps que j'ai commencé ce projet. J'ai suivi les post a droite et a gauche, je me suis inspiré de vos belles réalisations pour créer mon simu dynamique.


Les parties mécanique et électrique sont des purs plaisirs de création.
Tout allait bien jusqu’à la partie logiciel.... Sad


J'utilisait (enfin j'essayais) X-sim couplé avec une carte Velleman.
Impossible de faire tourner quoique ce soit, jamais les mêmes info que sur les tutos.
Une usine a GAZ a péter les plombs.


J'a mis de coté le simu dynamique et jouait de temps en temps en statique.
Je suis tombé sur des post de HarTop de la team BAC qui m'ont fait re-penser au projet avec une carte Arduino et le logiciel Simtools.
J'ai monté une petite platine avec deux MEG afin de comprendre le logiciel qui est pour ma part la partie la plus dur.

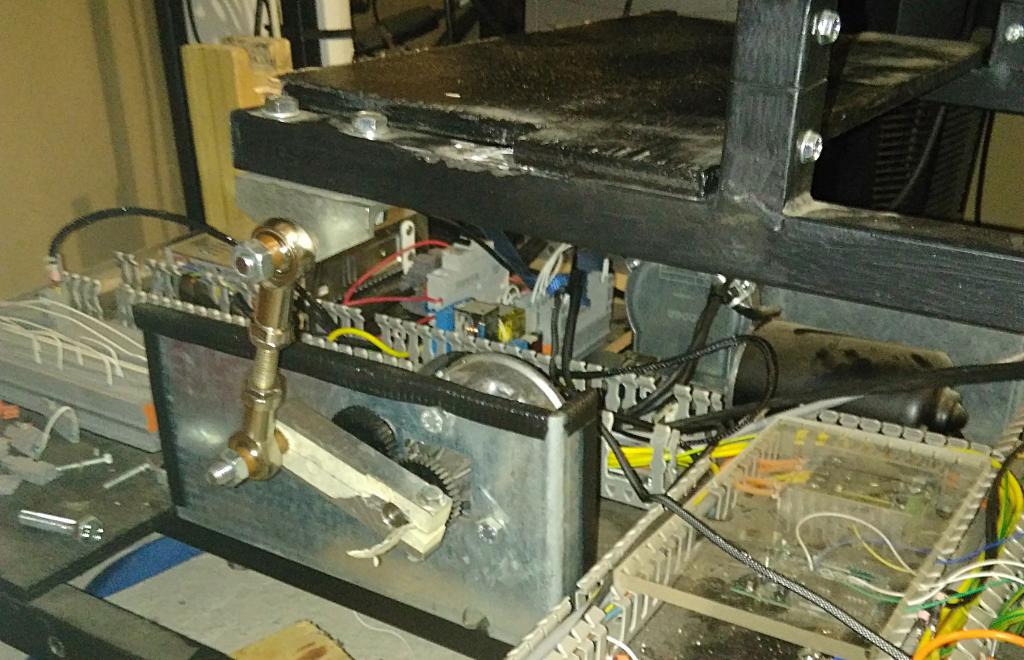

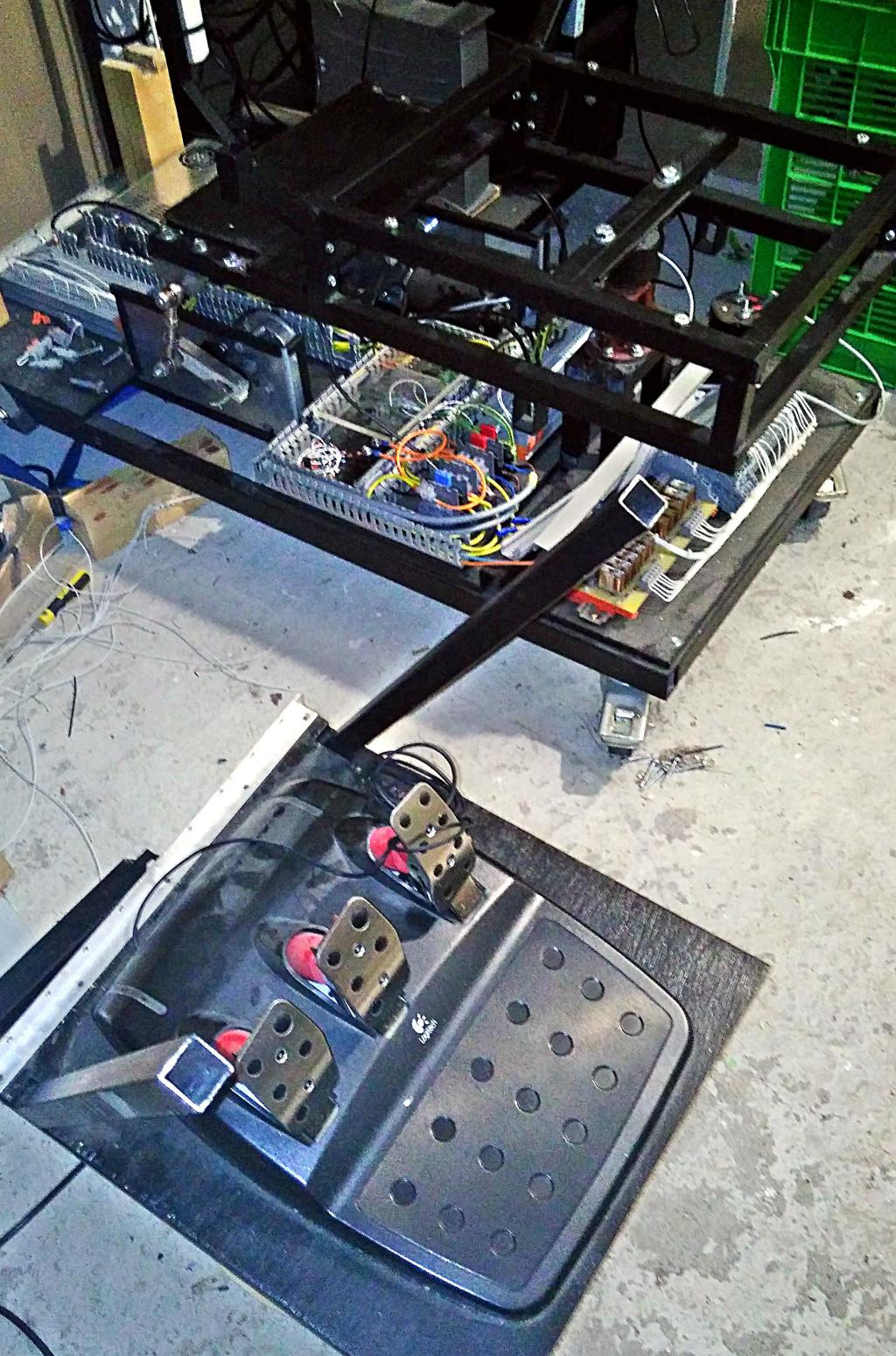

Le simu

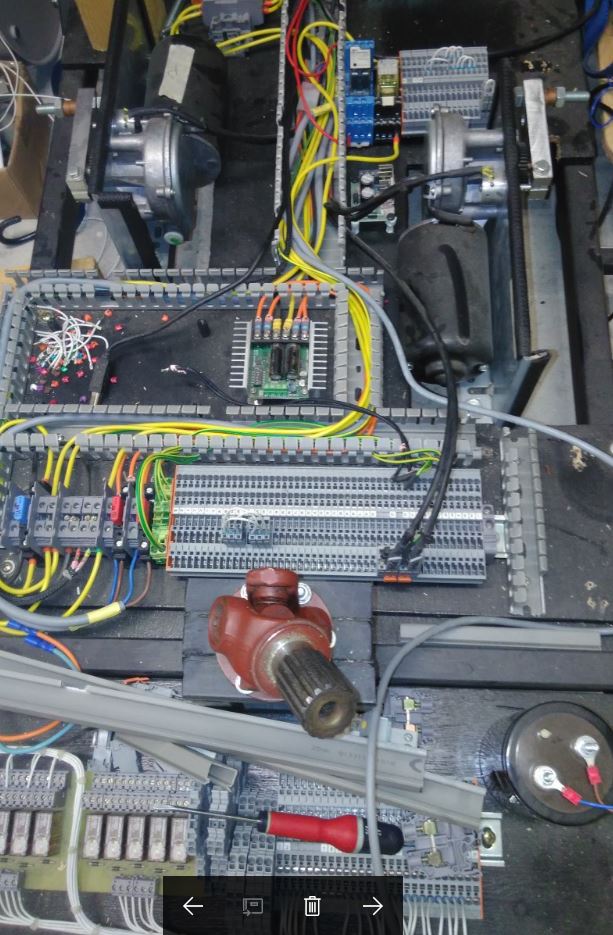

Le câblage d'origine avec la carte Velleman





Ma platine de test








J'ai installé Simtools en V2 que j'avais recup il a longtemps en même temps que X-sim
Par contre mon mail est ban du forum pour cause d’inactivité...  (quand je vous dis que ça fait longtemps...)
J'ai installé LFS et Le code Arduino qui fonctionne avec Saber et Simtools.


Pour le moment y'a des bug (normal  Mr. Green  )
il faut que je modif le 5V pour prendre celui de l'arduino plutôt que la saber.
Que j'inverse la polarité d'un moteur qui tremble.
Il faut que je change mes roues crantées car le rapport est trop grand.


merci pour votre aide


Dracul37 - Fred


Revenir en haut
Publicité






MessagePosté le: Jeu 5 Oct - 22:42 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 678
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 191
Moyenne de points: 6,05

MessagePosté le: Ven 6 Oct - 07:49 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

ah oui on reconnait du matériel qui date de nos début dans les simus,,


pour simtools, regarde dans ma signature j'ai fait un tuto, je te conseille vivement de bien le lire en théorie tu devrais y trouver quasi toutes les réponses sur comment faire fonctionner ton simu
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 770
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 792
Moyenne de points: 1,73

MessagePosté le: Ven 6 Oct - 08:49 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

C'est reparti et tu tiens la bonne voie... Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Ven 6 Oct - 16:37 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Hello


Je viens de faire les modif,

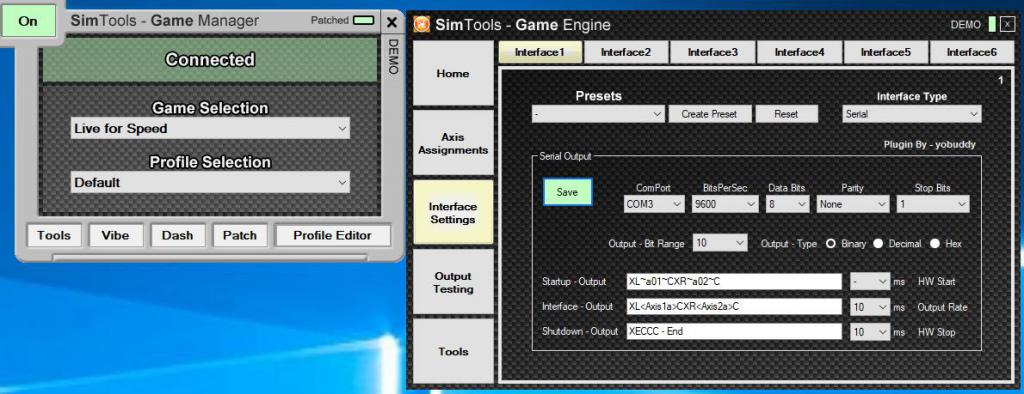

Dans le code Arduino et dans Simtools j'ai modifié dans interface settings


Startup output : XL~a01~CXR~a02~C
Interface Output : XL<Axis1a>CXR<Axis2a>C
Shutdown output : XE00C - End


J'ai rajouté les (a) car j'ai simtools V2.


J'ai réussi a faire tourner les moteur grâce a output testing.
Mais dés que je stop, les moteurs ont un comportement erratique, ils font des tours complet et finissent par mettre l'alim en securité. (je vais d'ailleurs rajouter des diodes).


ensuite Il faut que je trouve le moyen de régler correctement le sens des moteurs en fonction de l'effet.


merci


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Ven 6 Oct - 17:48 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

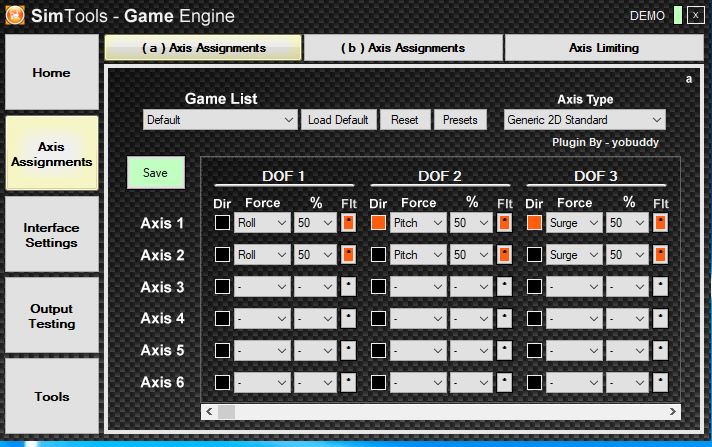

fait nous des screen de ton game manager ça sera plus simple pour dessellé d'éventuels erreurs
et quel est le model de ta sabertooth ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 678
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 191
Moyenne de points: 6,05

MessagePosté le: Sam 7 Oct - 08:16 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

tu as injecté quel code dans ta carte qui est une "uno" si je me trompe pas


tu as placé comment les mini interrupteurs ou switch de ta sabertooth?
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Sam 7 Oct - 09:27 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Hello


Ma Saber est une 2x12 , et les switch 2-4-5 sont sur off
le code Arduino est le XPID_SimTools1_23
J'ai modif au début pour ajouter le "a" sur les axes.


je viens de modif a l'instant le shutdown output par : XECC - End


La vitesse de com est a 9600 comme sur les paramètres de windows.








Merci






Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Sam 7 Oct - 11:31 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

il ne faut rien mettre dans startup output
pour shutdown output il n'y a pas de end a mettre a la fin juste XECCC
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Sam 7 Oct - 17:13 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Merci pour l'info


J'ai modif dans interface settings :
Supprimé Startup output
supprimé le 'End' dans shutdown


J'ai fait la même chose dans le début du code Arduino car j’imagine que les deux doivent correspondre.


Quand je test en output testing, quand j’arrête le test le moteur trembler légèrement mais ne fais plus de tour complet
Par contre sur LFS, dés que je mets le simu sur OFF (game manager) les moteurs redeviennent fous et font des tours comme si ils cherchaient quelque chose, une consigne ? une position ?


Mais ça avance plus en 2 jours qu'en 2 ans..... Okay


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Sam 7 Oct - 22:43 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

si ça avance c'est bien  Okay  il faudrait voir avec wanegain si il n'y a pas un truc dans le code vue que tu a une 2x12
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Sam 7 Oct - 23:55 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Je cherche sur le forum, mais je trouve pas de code arduino pour fonctionner avec simtools V2
est ce que l'ancien est bon ou il y a des modif a faire ?


merci


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Dim 8 Oct - 15:23 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Il n'y a pas de changement au niveau du code arduino par rapport à simtools v2
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Mar 10 Oct - 22:37 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Je viens de demonter l'ancien systeme avec la carte Velleman et fait un branchement vite fait avec la saber 2x25.
Le probleme de moteur fou ne se reproduit pas, cela vient bien de la 2x12.


Par contre j'ai fait fonctionner le simu a vide ( je ne suis pas encore assuré pour ça  : dommage corporel).
j'ai trop de poids avec le volant et le pédalier sur le même support que le siège, le débattement est trop grand le simu fait des bons, on dirait une montagne russe.


je retourne en mécanique scier deux ou trois barres et ressouder quelque chose de plus light.







Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 770
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 792
Moyenne de points: 1,73

MessagePosté le: Mer 11 Oct - 09:48 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

C’est un 2DOF que tu as ?
Si tu veux un résultat optimum applique les règles des liens de ma signature, tu y gagneras sur tous les plans.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Mer 11 Oct - 13:18 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Oui si tu suit les règles de la signature de momoclic tu obtiendra le meilleur de tes moteurs sans les mettres en difficultés
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 606
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 617
Moyenne de points: 10,52

MessagePosté le: Mer 11 Oct - 22:33 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Tu utilises quoi au final comme cartes ? 2x12 ou 2x25 ? J'ai fait quelques codes selon les cartes que tu utilises, regarde dans ma signature il y a les liens Smile
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Jeu 12 Oct - 18:25 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Hello


Sur mon simulateur j'utilise une carte 2x25.


Sur ma platine de test j'ai une carte 2x12 qui servira peut être au simulateur du fils ou sur un de ces robots Zorg.


Je ne voyais pas les codes dans le tuto de ta signature.. chuis bigleux ou pas ????
ensuite j'ai remonté le fil et j'ai vu qu'il fallait que je post sur cet article pour que le miracle arrive.


Je vais faire mes modifs mécanique et retournerais sur l'injection du bon code après.
merci


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 606
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 617
Moyenne de points: 10,52

MessagePosté le: Ven 13 Oct - 21:40 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Les 2x12 et 2x25 se pilotent exactement de la même manière. C'est juste les 2x32 qui sont plus rapides et ont plus de fonctionnalités
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Ven 20 Oct - 23:02 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Démontage et sciage du tout mobile en deux. ca va être plus dur pour piloter !!


Il faut refixer la partie volant et pédalier sur le fixe des écrans.



Vérification de l'alignement des bielles, cames, cardan avec le tuto de Momoclic.



Pour le moment c'est un peu le boxon dans les fils, mais quand j'aurais fini la mécanique j’enlèverais la poussière et je rangerais correctement.






A+




Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Hier à 00:09 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

tes manivelles me paraissent bien grandes elle font combien ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Dracul37
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 29 Sep 2017
Messages: 12
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Centre
Département (France): 37- Indre-et-Loire
01/03/1973 Masculin
Point(s): 120
Moyenne de points: 10,00

MessagePosté le: Aujourd’hui à 00:51 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

Effectivement elles sont grandes.
Axe bas bielle - Axe Moteur, j'ai 70 mm
Je suis bloqué par la tête du boulon de jonction bielle/manivelle  qui frôle la roue cranté du potar.
Je ne voulais pas au début percer l’arrière du moteur pour ressortir une axe pour le potar donc il est devant et il gène un peu.


Je vais faire des essais en descendant le pourcentage d'effet dans le soft, et si vraiment c'est pas bon je mettrais les potar derrière.
merci


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 064
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 153
Moyenne de points: 13,46

MessagePosté le: Aujourd’hui à 10:08 (2017)    Sujet du message: Présentation projet simu Dracul37 Répondre en citant

sinon utilise tes moteurs sur une moins grande plage
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 21:10 (2017)    Sujet du message: Présentation projet simu Dracul37

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
