Salut tout le monde,
voilà je commence à partager mon projet avec vous, il n'est pas destiné à être réaliser tout de suite.


Spécifications :


Type de simulation - Courses auto principalement mais aussi Elite dangerous.


Type de simulateur - seat mover


Total de la charge en mouvement - Moi (environs 85 kilos) + baquet et fixation (je pense pas plus de 15 kilos)


Degrés de liberté - 2DOF


Fabrication - Bois principalement et peut être quelque recup en métal


Moteurs et cartes - Kit 2DOF 120W de chez Simukit


Contraintes particulière - C'est dans mon salon qui n'est pas très grand que sera installé mon simu, donc il faut qu'il soit petit et beau, wife friendly en gros.
                                         Pouvoir avancer et reculer le siège, pour jouer avec les potes qui viennent souvent squatter


Capacité technique - Etant mécanicien de précision, je m'en sors pas trop mal avec le bricolage, j'aime bien travailler le bois chez moi et je peut faire quelques pièces en métal a mon boulot.


Référence de mon projet - Le projet de Mimi67 m'a taper dans l’œil, c'est exactement ce que je recherchais.
                                           http://pcshm-simulateurs-homemade.clicforum.com/t1145-Projet-2-dof-de-mimi67.htm







Base de départJe vais essayer de me servir de ce que j'ai déjà et l'adapter au seat-mover







---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------






Mimi est entrain de me passer ses plans d'étude (encore merci à lui) je pense que mon 1er boulot vas être de modéliser le reste de mon simu pour voir comment intégrer ce que j'ai déjà.


Maintenant 1ere questions qui me viennent à l'esprit :
A votre avis, est ce que laisser la boite de vitesse et le frein à main fixe est une bonne idée ou c'est mieux que tout ça suivent le siège pour pouvoir les trouver plus facilement ?
Je joue en VR alors quand c'est fixe pas de problème mais quand ça bouge je suis pas sûr de pouvoir passer les vitesses.
_________________


Revenir en haut
Publicité






MessagePosté le: Ven 3 Nov - 11:31 (2017)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 759
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 154 167
Moyenne de points: 10,45

MessagePosté le: Ven 3 Nov - 12:15 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Vu ta photo, je pense que tu n'auras aucun soucis pour mettre un simulateur 2 dof dessous sans devoir tout changer.
Il vaut mieux n'avoir que le siège mobile, vu les faibles débattements ça n'a pas vraiment d'intérêt d'embarquer le shifter et le fàm

Si tu veux garder un système de réglage (glissière siège par exemple), je te conseille de mettre tout ça SOUS le simulateur afin que ton centre de gravité sur le simulateur reste toujours bien placé Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Blackflam
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 02 Nov 2017
Messages: 14
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Dingy-en-Vuache
03/04/1985 Masculin Bélier (21mar-19avr)
Point(s): 221
Moyenne de points: 15,79

MessagePosté le: Ven 3 Nov - 13:01 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Oui j'avais déjà penser au système de rail sous le siege qui allaient changer le centre de gravité, j'ai récupérer des rails qui était monter dans une voiture de rallye je pense que ça doit être assez costaud pour supporter les mouvement que fera le siège si je les monte sous le simu.
_________________


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 759
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 154 167
Moyenne de points: 10,45

MessagePosté le: Ven 3 Nov - 13:55 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Sur le mien j'ai mis des simples glissières standards de mon ancienne 307. Je les ai coupé en deux pour que ça corresponde aux trous que j'avais déjà fait pour fixer mon siège à l'époque et je les ai regroupé avec un tube en métal et ça fait largement le boulot !
Des personnes de près de 130kg sont déjà venus jouer chez moi et aucun soucis ni avec le simulateur ni avec les glissières
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 828
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 852
Moyenne de points: 1,72

MessagePosté le: Ven 3 Nov - 17:45 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Pour la position des commandes annexes regarde les voitures, tout est solidaire du volant et le siège seul se déplace...
Mais il est possible d’imaginer l’invers le siège fixe et le reste qui bouge.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 168
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 68 757
Moyenne de points: 13,30

MessagePosté le: Ven 3 Nov - 20:15 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

j'ai essayé la boite mobile et comme dit wanegain c'est pas très utile  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 828
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 852
Moyenne de points: 1,72

MessagePosté le: Sam 4 Nov - 17:15 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

La règle sur un proto c'est de mettre le levier le plus près possible du volant, le haut du  pommeau a mi-hauteur du volant, environ 5 cm en avant du moyeu.
Le but étant d'optimiser la rapidité du changement de vitesse.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Blackflam
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 02 Nov 2017
Messages: 14
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Dingy-en-Vuache
03/04/1985 Masculin Bélier (21mar-19avr)
Point(s): 221
Moyenne de points: 15,79

MessagePosté le: Dim 5 Nov - 23:01 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Pouvez vous me dire si le cardan est compris dans le kit simukit 120W svp ?







J'ai l'impression que tout le monde a le même mais il ne semble pas être dans la liste du kit.
_________________


Revenir en haut
Mimi67
Habitué
Habitué

Hors ligne

Inscrit le: 17 Nov 2016
Messages: 140
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Alsace
Département (France): 67- Bas-Rhin
08/04/1975 Masculin Bélier (21mar-19avr)
Point(s): 449
Moyenne de points: 3,21

MessagePosté le: Lun 6 Nov - 08:41 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

salut

non il n'est pas dans le kit, mais tu peux le trouver à part chez simukit (ou le faire toi même, c'est pas bien compliqué).


Revenir en haut
Blackflam
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 02 Nov 2017
Messages: 14
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Dingy-en-Vuache
03/04/1985 Masculin Bélier (21mar-19avr)
Point(s): 221
Moyenne de points: 15,79

MessagePosté le: Lun 6 Nov - 10:47 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Merci Mimi,
Je l'ai pas vu sur le site de Simukit, mais c'était aussi pour savoir si il fallait commander des rotules en rab.
_________________


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 759
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 154 167
Moyenne de points: 10,45

MessagePosté le: Lun 6 Nov - 13:01 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Nous ne le faisons plus car ça nous demande trop de temps pour gérer ça en plus... On avait un contact pour acheter des bons cardans très robustes mais le prix était un peu cher pour les kits 120w, du coup autant prendre 4 rotules en plus et trouver un morceau de ferraille pour faire le cardan Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Blackflam
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 02 Nov 2017
Messages: 14
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Dingy-en-Vuache
03/04/1985 Masculin Bélier (21mar-19avr)
Point(s): 221
Moyenne de points: 15,79

MessagePosté le: Jeu 9 Nov - 14:36 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Hello,

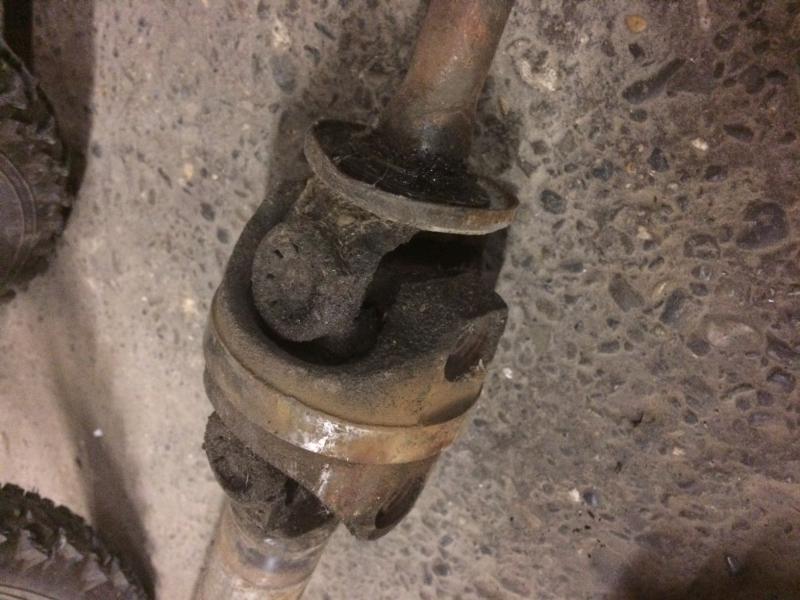

J'ai trouvé une pièce comme ça dans mon garage, ça peut le faire ou c'est contre indiqué ?





J'avais vu un post je sais plus trop où, ou vous parliez qu'il ne fallait pas utilisé un certain type de cardan.
_________________


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 828
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 852
Moyenne de points: 1,72

MessagePosté le: Jeu 9 Nov - 14:50 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

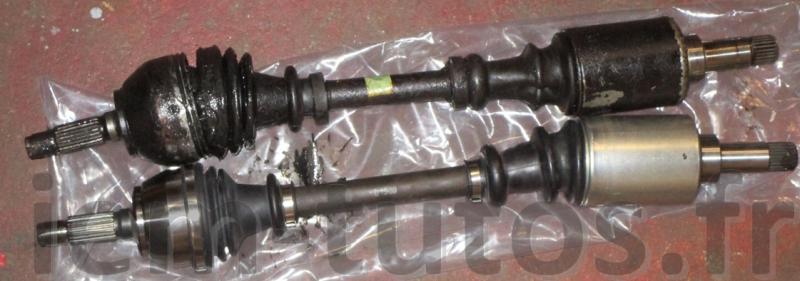

Malheureusement ce type de joint de Cardan homocinétique n’est pas approprié à notre utilisation.

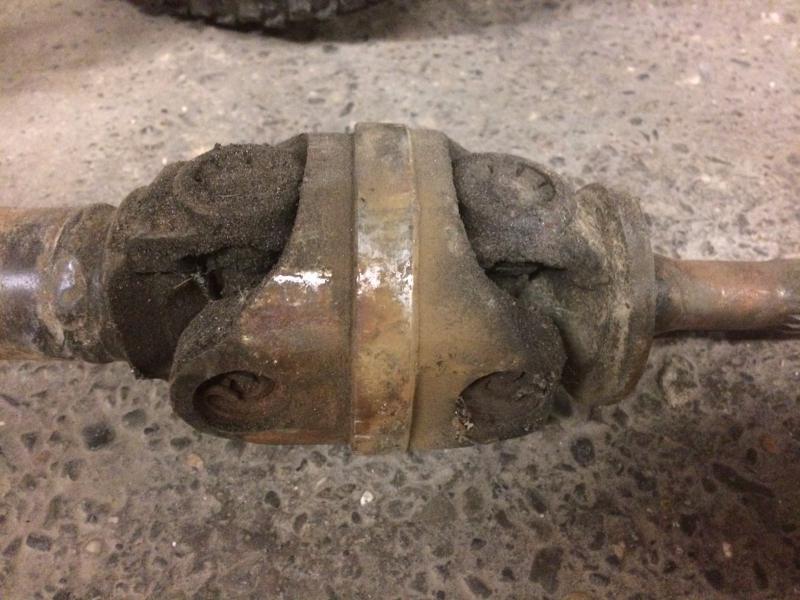

Le seul correspondant à l’usage est le joint de Cardan à croisillon. Ce type est le seul qui assure un blocage en rotation et en déplacement longitudinal.
Celon le type de système homocinétique parfois il bouge sur un ou plusieurs axes en plus des modèles à croisillons.

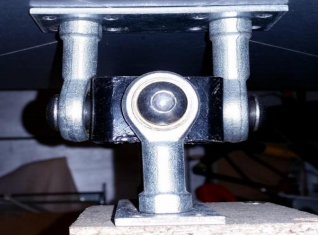

L’avantage du croisillon c’est qu’il autorise les rotations X et Y tout en permettant le blocage de tous les autres axes et translations.
Et ça tombe plutôt bien vu que l’on souhaite deux degrés de liberté (2DOF) roulis et tangage (Y et Y).
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Blackflam
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 02 Nov 2017
Messages: 14
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Dingy-en-Vuache
03/04/1985 Masculin Bélier (21mar-19avr)
Point(s): 221
Moyenne de points: 15,79

MessagePosté le: Ven 10 Nov - 00:24 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Tu es sur que ca marche pas ? je l'ai ouvert et j'ai pas l'impression qu'on puisse le bouger autrement que sur X ou Y mais par contre les axes sont doublé, ça dérange peut être pour définir le centre de rotation ?






_________________


Revenir en haut
cedric087
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 31 Déc 2015
Messages: 396
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Limousin
Département (France): 87- Haute-Vienne
20/08/1981 Masculin Lion (24juil-23aoû)
Point(s): 908
Moyenne de points: 2,29

MessagePosté le: Ven 10 Nov - 00:35 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Si tu le coupe au centre ça feras un joint de cardan parfait.

Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 828
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 852
Moyenne de points: 1,72

MessagePosté le: Ven 10 Nov - 01:08 (2017)    Sujet du message: Projet 2DOF de Blackflam Répondre en citant

Bien vu, ici tu as quatre degrés de liberté et tu en as besoin de deux.
Mais il faudra aussi lui adjoindre une fixation Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 03:34 (2017)    Sujet du message: Projet 2DOF de Blackflam

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
