bienvenu à toutes et tous sur mon topic New projet...


un nouveau projet qui n'en est pas vraiment un puisque il a commencé il y a 1 an et demi sur une idée de faire un truc un peux spécial....et comme j'ai dans l'habitude de faire des truc de fou..

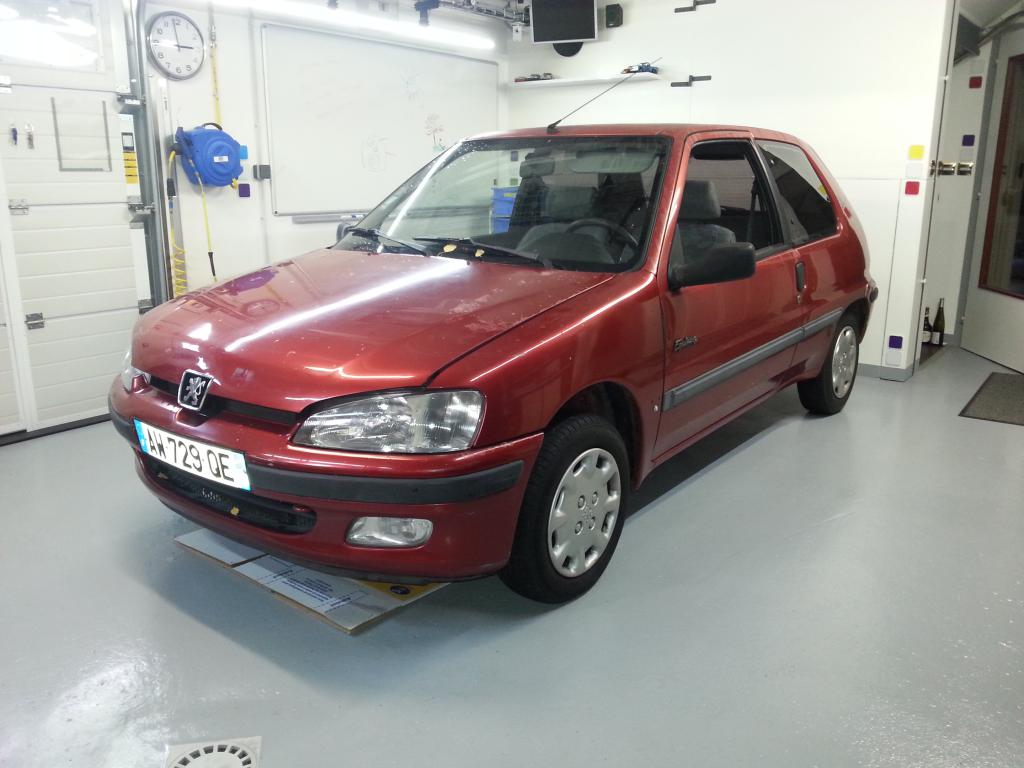

je me suis dit....why not...j'ai donc décidé d'acheter une 106 complète et de la désosser complètement....hélas je n'est pas pu garder la caisse complète par manque de place...... dans la foulée

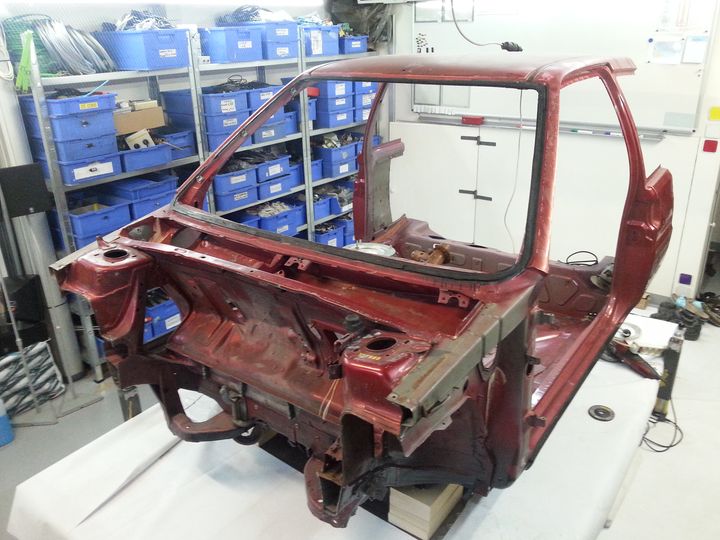

j'ai construit un plateau pour poser la caisse dessus...et le résultat est plutôt sympa.

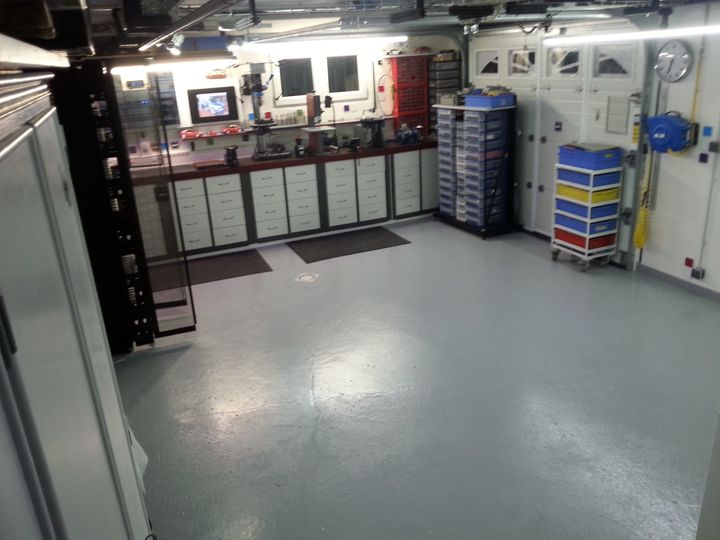

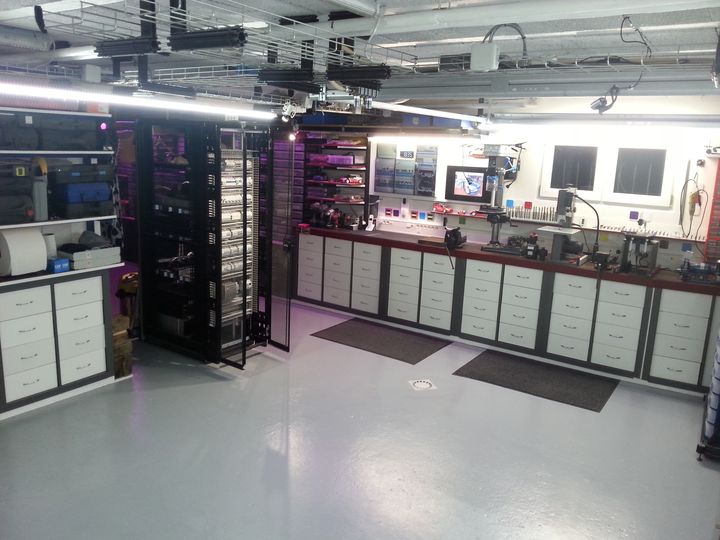

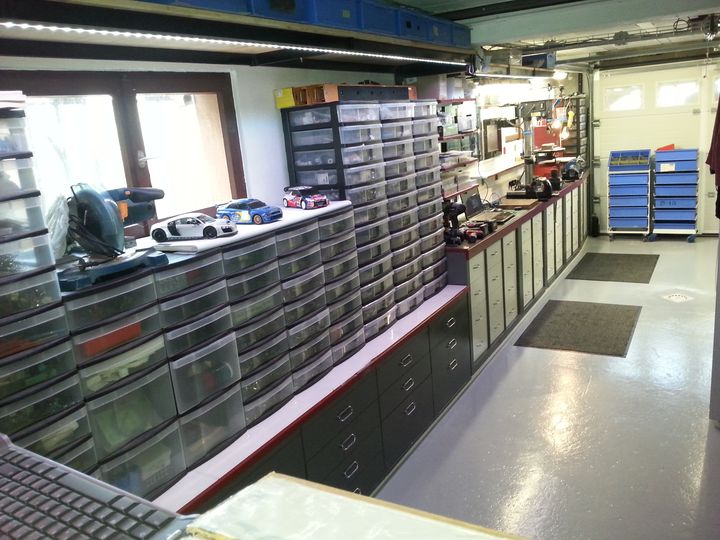

voilà au passage 3 photos de mon minuscule atelier...

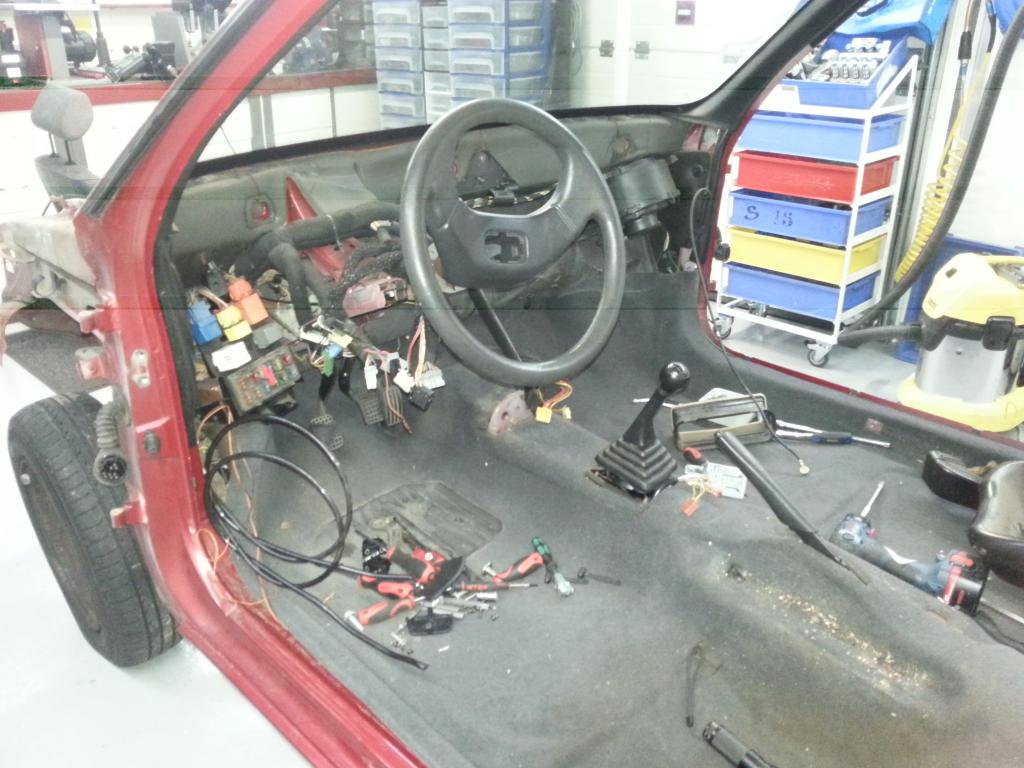

part contre je ne vais pas vous montrer toutes les choses qui était et qui ne sont plus..puisque j'ai du reprendre pas mal de chose...et forcement j'ai perdu pas mal de temps....mais bon ...
faire et defaire....s'est mon boulot de tout les jours.













par chance j'ai reussi à accumuler depuis plusieurs années plein de chose qui vont ou pas me servir pour la conception....mais le plus important je ne l'ai pas encore à part depuis dimanche ...sur un marché au puce...et oui s'est aussi mon passe temps
et j'adore ca....mais là je crois que j'ai fait l'affaire du siecle...

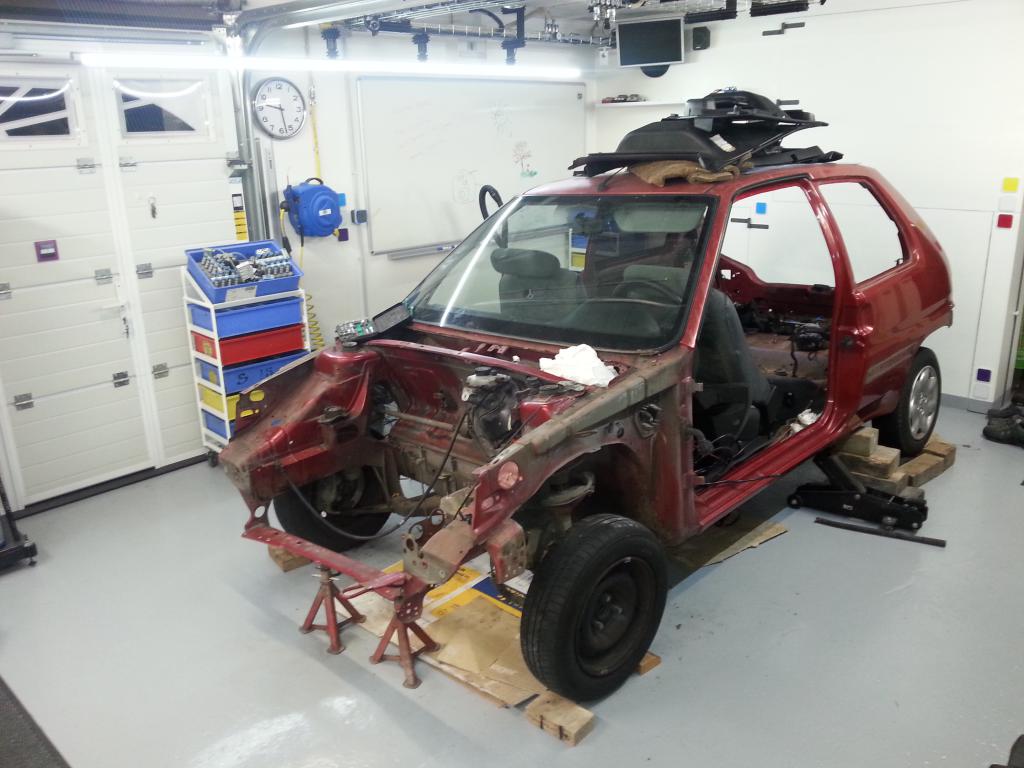

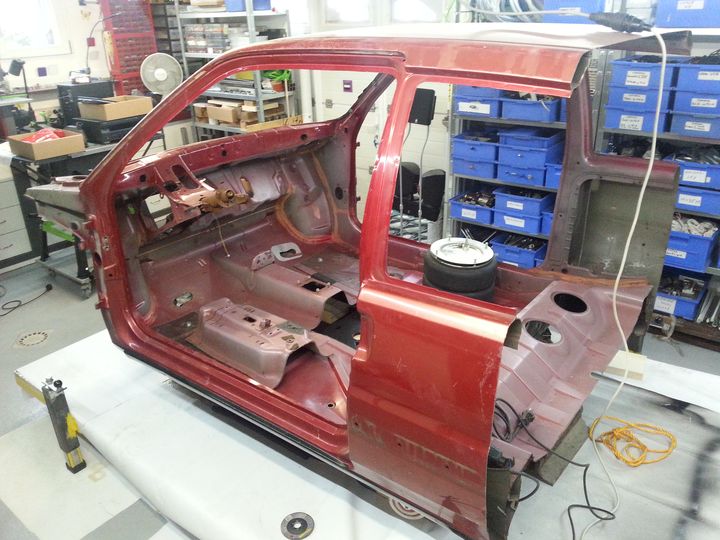

voilà actuellement ou j'en suis avec la préparation de la caisse .....j'ai pas mal de boulot de carrosserie pour arrondir les angles et redonner une apparence de voiture à  l'ensemble....plaques à souder à l’arrière et à l'avant

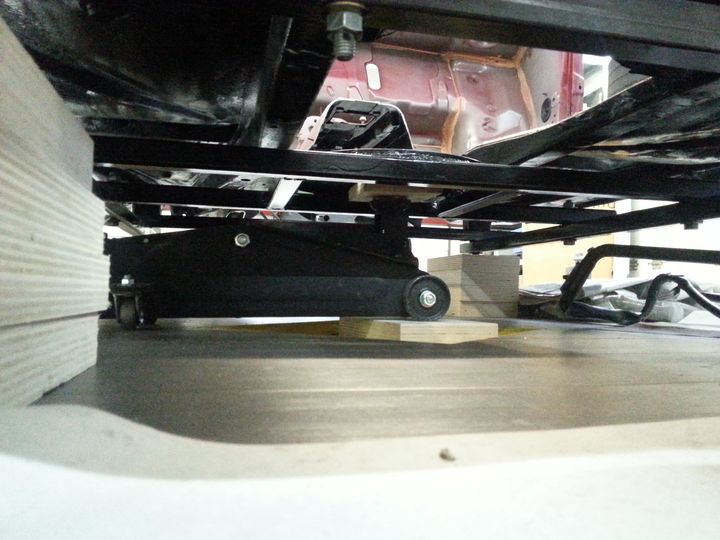

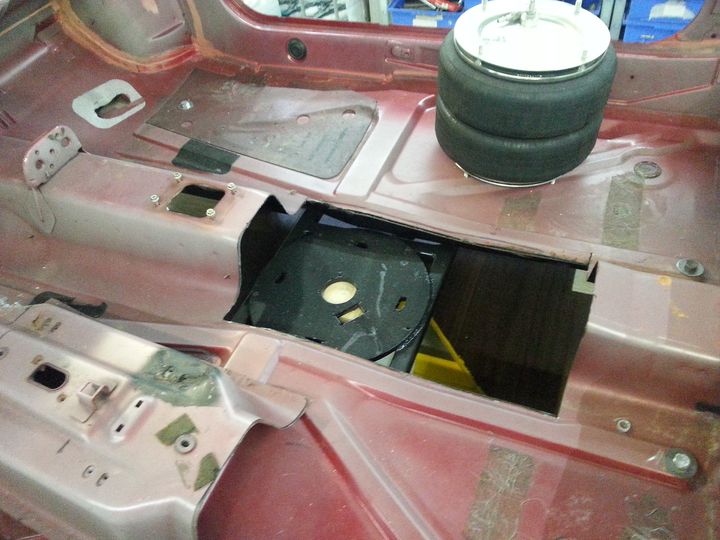

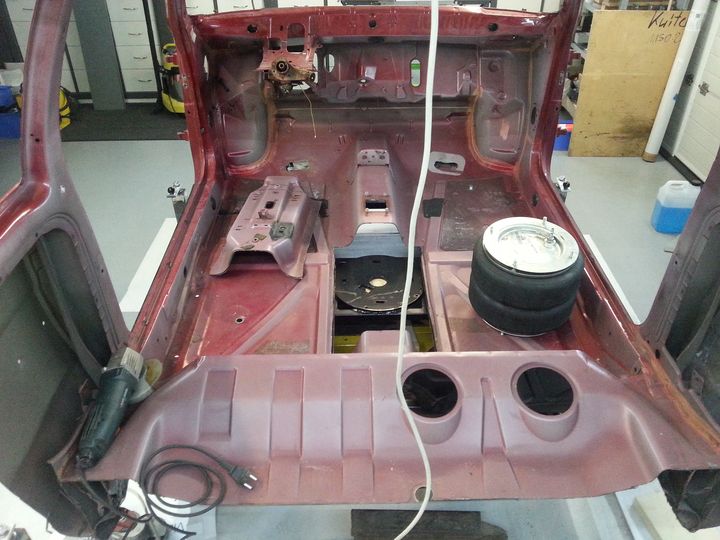

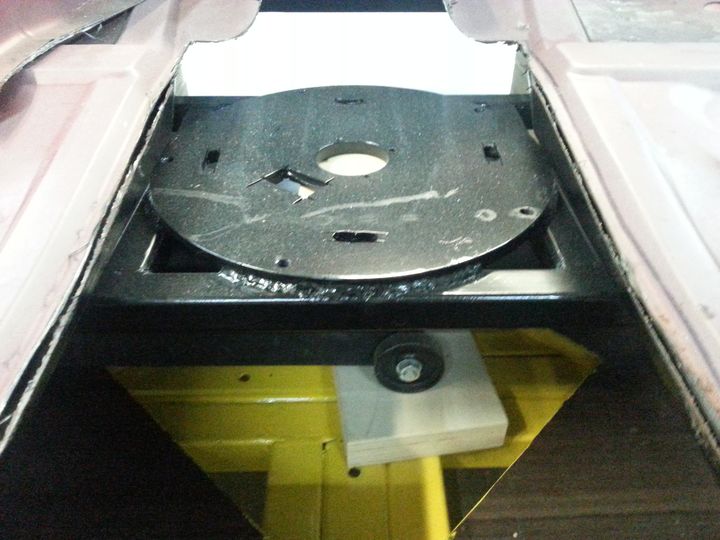

pour le coussin pneumatique sur la photos s’était la seule solution...vu le poids de l'ensemble une fois terminé...un cardan n'aurai pas tenu la charge....et avec un pressostat à réglage de pression basse ou un manomètre à contact
monté directement sur le coussin....je pense que ca fera l'affaire.....bref on en est pas encore là.




















voilà en bref mon big projet.....pour la suite j'aurai beaucoup de questions naturellement ...surtout sur le mode de pilotage des motoreducteurs...les config matériels PC et les choix dans les cartes et des soft...arduino ect.
en attendant merci de m’accueillir parmi vous....j'ai beaucoup de choses à apprendre de vous tous...j'en suis sur....et je vous donne rendez vous très bientôt .


@+........







Revenir en haut
Publicité






MessagePosté le: Sam 23 Juin - 00:00 (2018)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 846
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 72 914
Moyenne de points: 12,47

MessagePosté le: Sam 23 Juin - 14:24 (2018)    Sujet du message: presentation nouveau projet simulateur Répondre en citant

Bienvenue


magnifique projet, et super ton atelier, bien propre et organisé  Okay


ton but c'est de faire bouger toute la structure ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 15 732
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 157 634
Moyenne de points: 10,02

MessagePosté le: Sam 23 Juin - 17:53 (2018)    Sujet du message: presentation nouveau projet simulateur Répondre en citant

Bienvenue


Quel magnifique atelier ! J'aimerai avoir autant de place que toi, ça doit être parfait pour bricoler.


Pour les moteurs que tu as acheté, as tu des infos dessus ? Tension, couple, puissance, vitesse de rotation, etc..?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
loulou67140
Débutant
Débutant

Hors ligne

Inscrit le: 21 Juin 2018
Messages: 4
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Alsace
Département (France): 67- Bas-Rhin
31/08/1966 Masculin Vierge (24aoû-22sep)
Point(s): 13
Moyenne de points: 3,25

MessagePosté le: Sam 23 Juin - 18:52 (2018)    Sujet du message: presentation nouveau projet simulateur Répondre en citant

salut à tous....


merci de me suivre dans mon aventure.....alors pour répondre à ta question François la structure s'est juste que la caisse soit en maintient dessus....elle est monté sur roulette et il y a 4 pied reglable en hauteur ....comme un cric
s'est uniquement la caisse qui va bouger sur le coussin pneumatique.....pour les moteurs ..Wanegain... s'est du 24v DC à vu de nez il font plus de 400 Watts...et pour le temps de rotation sur 1 tour on est à 2 secondes

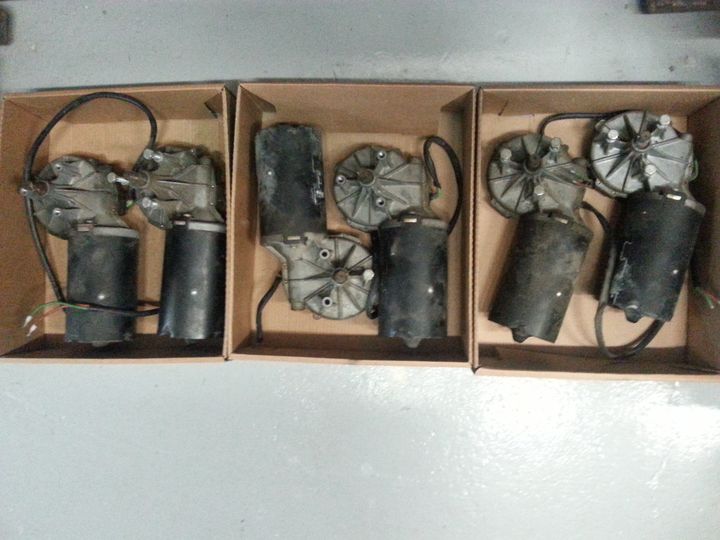

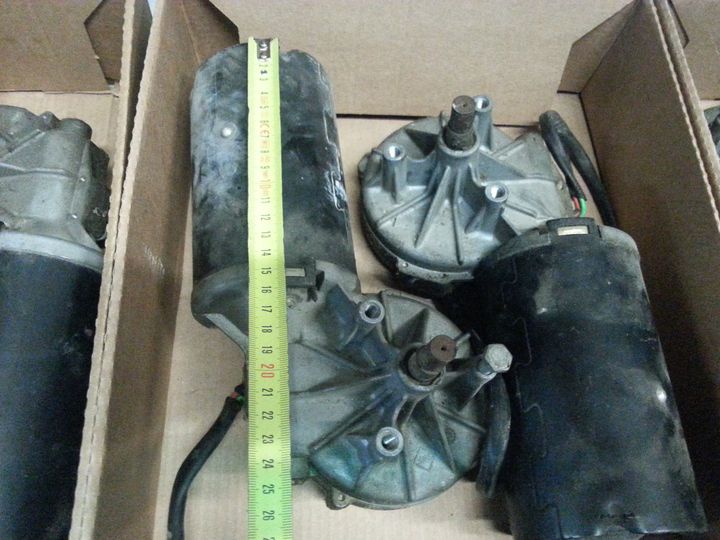

en fait...j'ai l'origine des moteurs il ont servis à la base sur des systèmes d'arrosage de culture...il n'y a que deux fil dessus...donc pas besoin de faire de modif..Kool!!
