Bonjour à tous .
En ce qui concerne la conception du 2DOF, je vais plutôt m'inspirer des grands comme Racing Mat, Wanegain, Lipide512 et bien d'autres, merci à eux pour leurs tutos géniaux.
Tout d'abord mon objectif est de pouvoir récupérer toute la structure Playseat acquise il y a quelques années.  http://www.playseat.com/shop/eu/fr/promo-europa/playseat-evolution-white-seat-slider.html
Commençons par réunir une liste de matos et à se monter un pc.
En voici les caractéristiques:
_    Carte mère ASUS MAXIMUS VII HERO
_    Processeur Core I7  4790  CPU  4 GHZ
_    Mémoire RAM 16 GO
_    Carte graphique GEFORCE GTX970 GAMING 4 G




Maintenant voici le matériel qui sera installé sur mon futur 2DOF.
_    1 Carte électronique Sabertooth 2x32A     http://www.gotronic.fr/art-commande-sabertooth-2x32a-21813.htm
_    1 ARDUINO UNO    http://www.gotronic.fr/art-carte-arduino-uno-12420.htm
_    2 Moteurs SMOLKA 24V    https://www.smolka-berlin.de/onlineshop/fr/artikel/SWF_VALEO_NIDEC_ITT_404.458__motor%E9ducteur_24V_DC_Typ%3A_SW2L_/4398
_   2 Potentiomètres PPC27 10Ko  http://www.megatron.fr/index.php/fr/produits/capteurs/capteurs-rotatifs/potentiometres/item/287-ppc-27
_   1 Alimentation 12V TYPE DPS-600PB-B de 575W  http://www.intexys.fr/alimentation-hp-proliant-dl380-g4-575w-dps-600pb-b-21396.html
_   4 Rotules type unibal femelle M10  http://www.mir35.com/143-rotules-type-unibal
_   2 roues de 20 dents    http://www.conrad.fr/ce/fr/product/237345/?insert=62&insertNoDeeplink&productname=Pignon-polycetal-module-1-Modelcraft-20-dents-SH-1020
_   2 roues de 50 dents    http://www.conrad.fr/ce/fr/product/237388/Pignon-polyctal-module-1-Modelcraft-50-dents-SH-1050?queryFromSuggest=true
_   Puis la ferraille et les tôles la peinture etc... au brico du coin.
_   1 Cardan de voiture acheté dans une casse.

En voici l'assemblage et la conception.

Dans les grandes lignes voilà les dimensions.

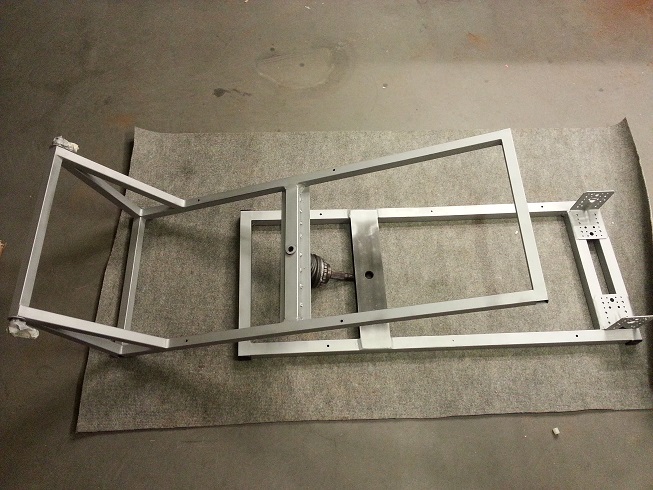

Partie sol, 105cmx43cm en tube carré de 3,2cmx3,2cmx100cm soit 5 barres de fer.
Partie mobile,  105cmx43cm en tube carré de 2,5cmx2,5cmx100cm soit 6 barres de fer.
La hauteur de fixation des bras par les rotules est de 35cm.

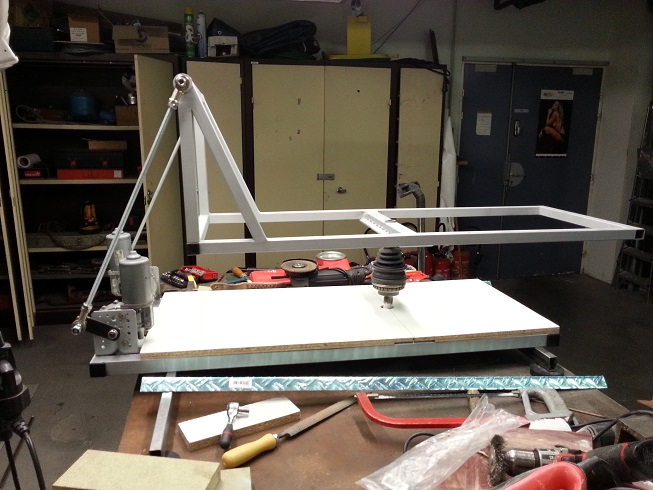

La hauteur des deux plans horizontaux et de 21 cm le tout soudé par le cardan de voiture.
Après, ponçage, masticage, et galvanisation à froid en peinture bombe.

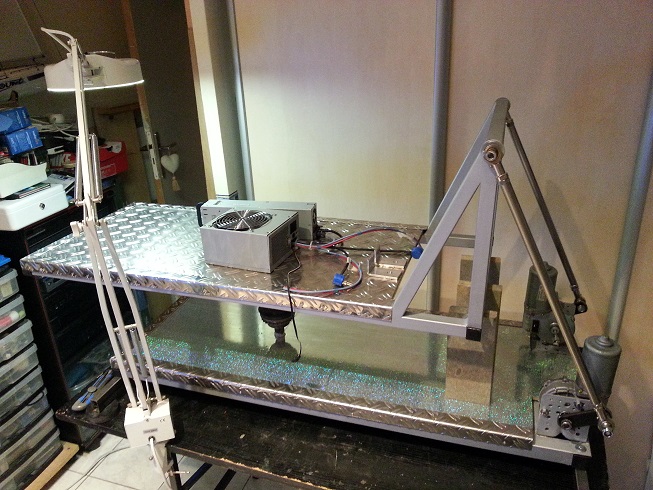

Pose du plancher en ctp de 10mm et installation à blanc des moteurs...


Maintenant voici le boîtier électronique. Le support sera une vieille alimentation de pc.

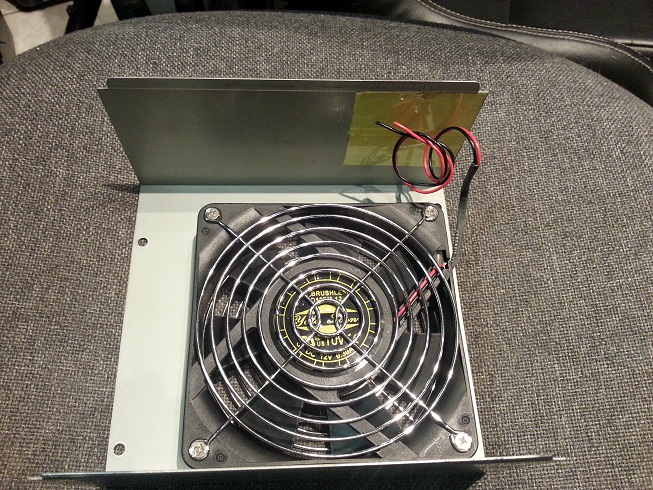

On pourra tout loger proprement et le ventiler .

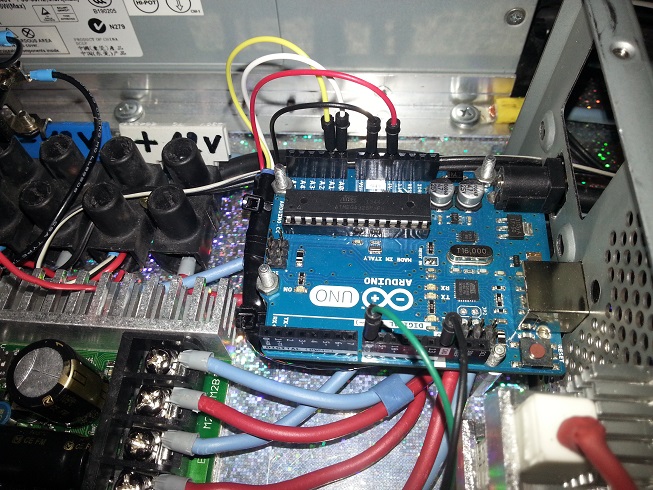

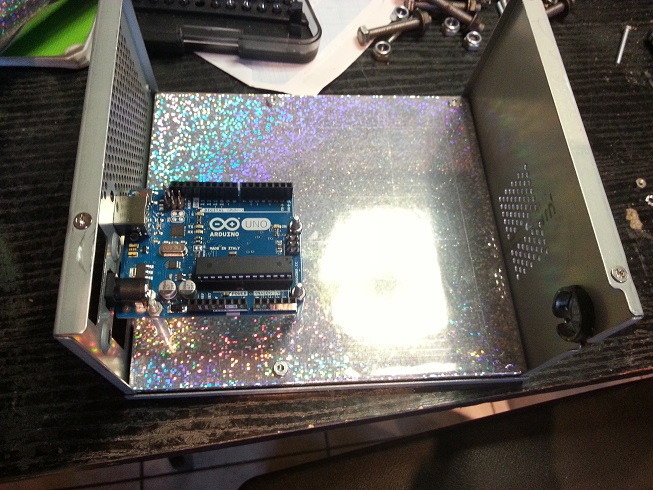

Câblage de l'ARDUINO et de la SABERTOOTH

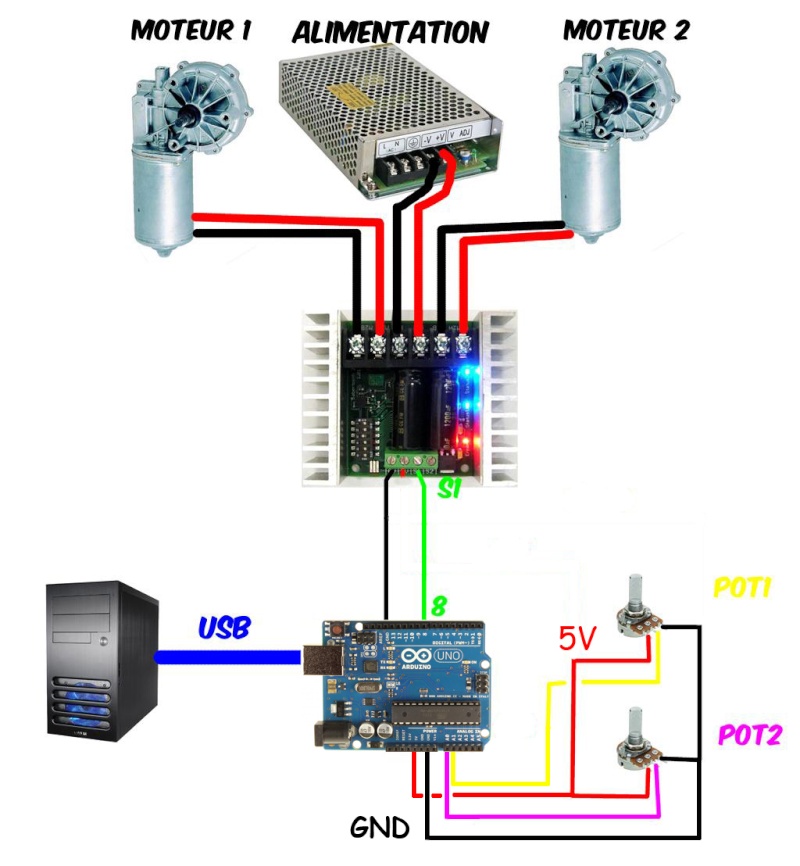

Le plan du câblage électrique

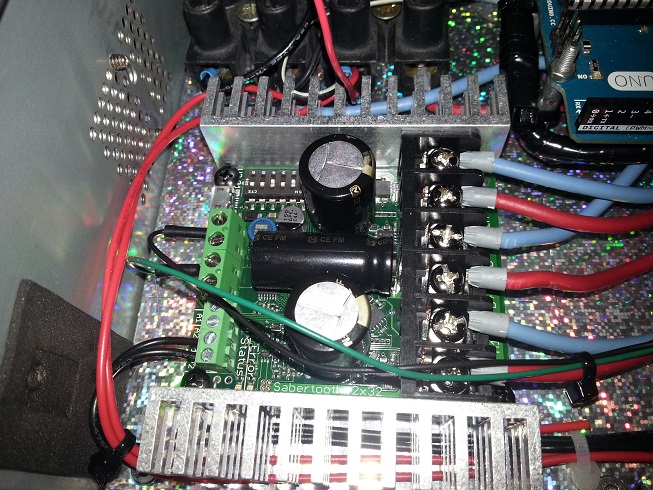

La SABERTOOTH 2X32A

Vue d'ensemble de la gestion éléctronique.

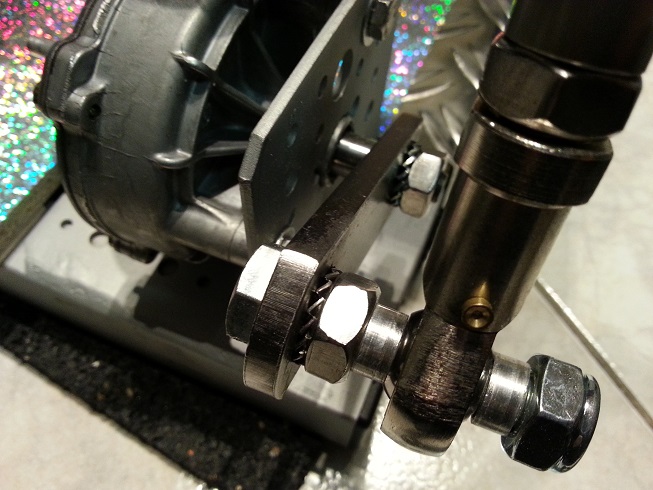

Chape et articulation moteur droit.

Fixation de mon Playseat au chassis , enfin cela prend forme...

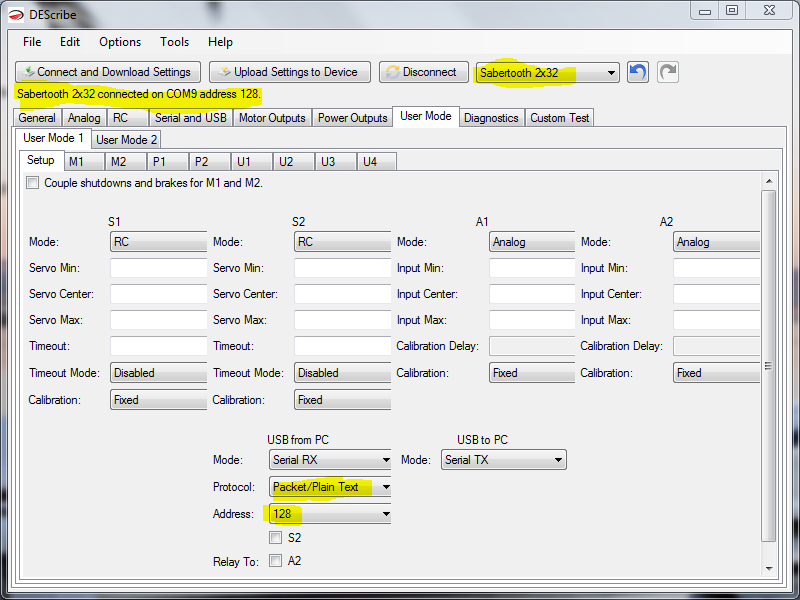

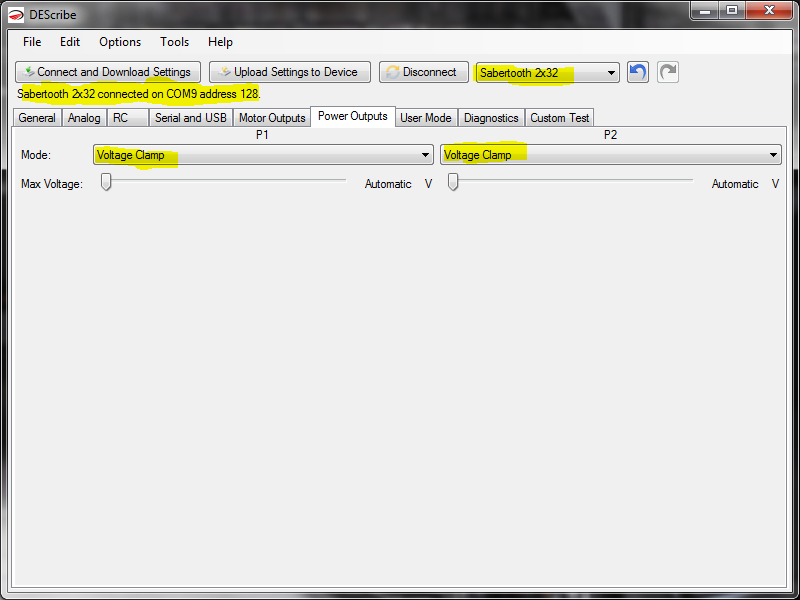

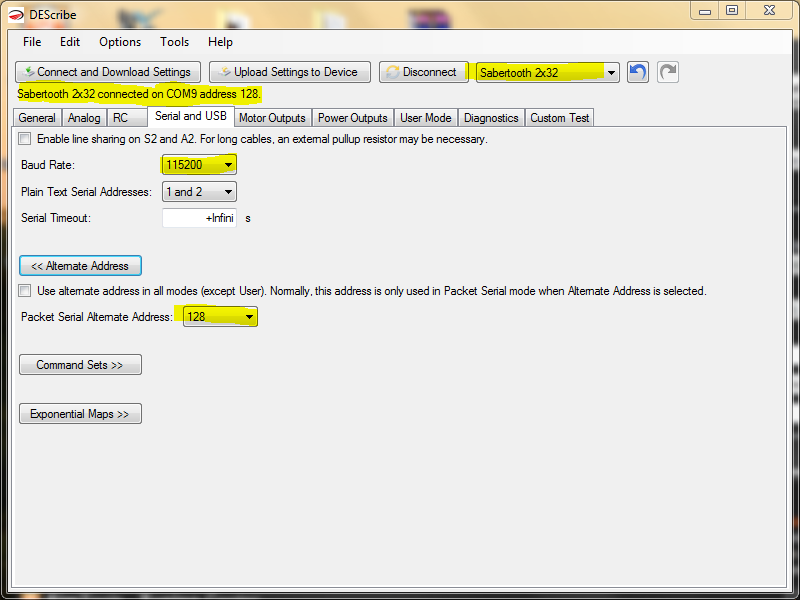

Restera plus qu'à se pencher sur la partie programme arduino , sabertooth, et gestion xsim où simtools.

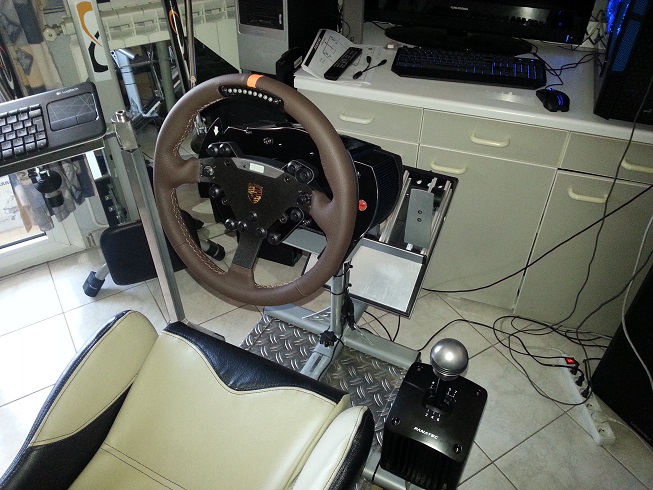

Un petit cadeau de Noël de chez FANATEC...  Merci Papa Noël...

Plus tard les essaies de programmations, encore du tafff....C'est pas gagné!!!!
Merci à tous ceux qui ont participé à ce projet.














Revenir en haut
Publicité






MessagePosté le: Jeu 27 Aoû - 11:43 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
stephaned61
Administrateur
Administrateur

Hors ligne

Inscrit le: 15 Déc 2010
Messages: 2 694
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Basse-Normandie
Département (France): 61- Orne
Ville: Argentan
26/12/1971 Masculin Capricorne (22déc-19jan)
Point(s): 105 047
Moyenne de points: 38,99

MessagePosté le: Jeu 27 Aoû - 13:50 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Okay  belle réalisation, même si je ne suis pas fan des "tout mobile".
_________________


Revenir en haut
Visiter le site web du posteur
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Jeu 27 Aoû - 14:21 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bravo très propre , utilisé simtool bien plus simple sauf si tu préfère l'usine gaz x-sim plus complet en réglage  Wink
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 234
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 605
Moyenne de points: 13,49

MessagePosté le: Jeu 27 Aoû - 14:53 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Beau travaille même si moi non plus je ne suis pas fan du tout mobile et ton volant plus  shifter ça fais bavé tu me donnera l'adresse de ton père Noël mdr
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 26 Avr 2013
Messages: 2 364
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 45 751
Moyenne de points: 19,35

MessagePosté le: Jeu 27 Aoû - 18:54 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

que c'est beauuuuuuuuuu

ton volant Euh Euh Euh Euh
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Jeu 27 Aoû - 20:17 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Très bon ça !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
zonzon54000
Passionné
Passionné

Hors ligne

Inscrit le: 21 Avr 2015
Messages: 275
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Badonviller
14/01/1990 Masculin Capricorne (22déc-19jan)
Point(s): 389
Moyenne de points: 1,41

MessagePosté le: Jeu 27 Aoû - 22:09 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

 superbe j'adore bravo
_________________
sub un jour sub toujours


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Ven 28 Aoû - 09:27 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Merci pour vos encouragements , je vous solliciterais bientôt pour un problème de programmation, je vais créer un topic a ce sujet prochainement merci par avance les gars Wink

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 28 Aoû - 09:44 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Pose tes questions ici, on verra s'il y a besoin d'ouvrir un topic dédié Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Ven 28 Aoû - 09:54 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

ah oups, ben j'ai déjà fais le topic sur la programmation de mon simulateur et expliqué mon problème déçu, j'ai récupéré votre programme arduino pour la sabertooth mais rien ne fonctionne

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 28 Aoû - 10:31 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Et j'ai déjà répondu
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Ven 28 Aoû - 15:12 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Re-bonjour Wanegain et merci encore de t'occuper de mon cas.
j'ai donc modifié la communication arduino PC en 9600 et simtools en 9600. Mais que dois-je faire sur votre code ? Il faut supprimer la ligne SWSerial.begin(38400); de votre code et ensuite l'installer dans le programme arduino ? Où ne rien faire ?


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 28 Aoû - 19:35 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Tout d'abord tu vas me tutoyer, on est sur un forum entre passionnés et amis !

Sur la ligne tu remplaces 38400 par 115200 tout simplement
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Lun 31 Aoû - 11:37 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

j'ai essayé ce weekend cela ne fonctionne toujours pas je commence a désespérer :,(  j'avoue je suis un peu nul sur la programmation quel est la position des dips-switch sur la carte sabertooth 2x32 ?j'ai consulter sur tout le forum, mais c'est jamais pareil Neutral
A L'AIIIDE


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Lun 31 Aoû - 21:30 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Lis bien le tuto de la 2x32.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Lun 31 Aoû - 21:59 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bonsoir berger,


Si je peux me permettre, j'ai suivi à la lettre les tutos de Wanegain :
http://pcshm-simulateurs-homemade.clicforum.com/t593-Configurer-la-Sabertooth-2x32.htm
http://pcshm-simulateurs-homemade.clicforum.com/t319-WIP-Utilisation-d-un-Arduino-et-une-Sabertooth-X-Sim.htm  (Sauf la partie X-sim)
et ça marche!
Ton Arduino est elle bien reconnu sur ton pc dans le gestionnaire de périphérique Port COM ?


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Mer 2 Sep - 13:42 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bonsoir et merci de vos aides pour m'aider à finaliser ce projet. Et effectivement après avoir consulté vos liens j'ai remarqué qu'il me manquait une consigne dans la carte sabertooth 2x32A et je pense avoir tout compris  yes  Enfin un peu à mon niveau  Mort de Rire
Merci Lgars39 pour ton aide , ces liens me seront très utiles et sont déjà en favoris.

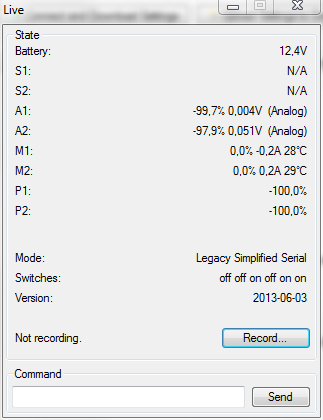

Voici ce que j'ai maintenant sur la carte sabertooth.
Voyez-vous une erreur ?
Ps j'ai remarqué que sur certains programmes l’adresse est différente comme 129 ou 128 est-ce important ?

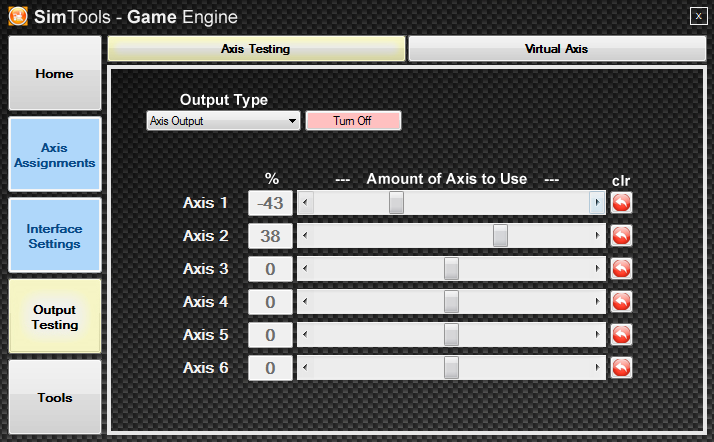

Je pense qu'il n'y a pas d'erreur , car quand je lance simtools et test les axes 1 et 2 ces derniers font réagir mes moteurs droite et gauche de mon simulateur.




A enfin quelque chose qui bouge .Je teste la suite plus tard.




Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Mer 2 Sep - 15:48 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Si dans Axis Output ça fonctionne c'est que ton simulateur fonctionne !


Pour ce qui est des adresses 128 et 129, on ne les utilise pas c'est uniquement en mode série complet et pas simplifié.
Tu as surligné la partie USB from PC mais ça ne sert à rien vu que tu ne dois pas l'utiliser en jeu (normalement tu dois débrancher l'usb de la Sabertooth une fois que tu l'as configurée).


Si tu veux des mouvements avec DOF Output il faut que dans Axis Assignments tu complètes le profil par défaut (et que tu n'oublies pas de le sauver :B)
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Mer 2 Sep - 19:13 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

As tu bien ajouté les plugins correspondant à tes jeux?
Puis patcher avec Simtools PluginUpdater?
Tu as bien juste ton Arduino de connecté en USB au lancement de ton jeux? Et pas la Sabertooth.......


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Ven 4 Sep - 21:49 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bonjour tout le, monde.
Tout d’abord merci Wanegain , voilà presque 1 an que je travaille sur mon simulateur 2 DOF et je dois avouer que sans l’aide du forum mon projet ne serait pas abouti. .
Le forum est une mine d’informations pour les passionnés que nous sommes. Hier soir mon simulateur a pris vie……Quelle joie de le voir enfin s’animer. Vous avez fait des heureux (mon fils et moi) .. Merci encore.
Reste encore à peaufiner, je vais faire un coffrage ventilé pour les moteurs Smolka et plus tard remplacer l’alimentation par une 24 voltes. Toutefois une alimentation de 12 voltes secoue fort les moteurs et le pilote…Pour le moment j’ai seulement joué qu’à Assetto corsa et fais quelques réglages dessus.
Je referai un petit tuto complet avec une petite vidéo pour finaliser tout cela. A bientôt
Manu Okay


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 4 Sep - 21:53 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bonne nouvelle ! Montre nous vite une vidéo de ton en mouvement Okay


Le 24V t'apportera 2 fois plus de vitesse, donc une consigne atteinte plus rapidement, donc un simulateur plus précis et plus réactif.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 234
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 605
Moyenne de points: 13,49

MessagePosté le: Ven 4 Sep - 22:49 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

cool
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Ven 4 Sep - 23:38 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Super

Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Sam 5 Sep - 13:06 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

+1 pour la vidéo du WE, bravo !
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
CEDRIC
Habitué
Habitué

Hors ligne

Inscrit le: 06 Sep 2015
Messages: 106
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: ALLEMAGNE
Régions (France): Autre
Département (France): Autre
Ville: PR.Oldendorf
25/08/1986 Masculin Vierge (24aoû-22sep)
Point(s): 411
Moyenne de points: 3,88

MessagePosté le: Lun 21 Sep - 21:26 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

superbe realisation !!! je suis extrement jaloux Laughing

Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Mar 22 Sep - 14:08 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Voici les vidéos du simulateur






Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Mar 22 Sep - 14:41 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

J'ai édité ton message pour mettre les vidéos correctement


C'est vraiment super, par contre il tangue énormément !! Il faudrait peut être ajouter des barres anti rotation pour limiter ça ou mettre un cardan plus solide...
Et on dirait que tu n'as pas de mouvement longitudinal, c'est normal
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mar 22 Sep - 23:25 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

C'est tout de même mieux quand ça bouge... Wink

Le problème du joint de Cardan ce n'est pas sa robustesse mais son concept.
Pour ce genre de réalisation les joints homocinétiques sont inappropriés d'une façon générale. Il faut leur préférer les modèles à croisillon.
Ces derniers sont les seuls qui ne risque pas d'entrer en rotation lors de leurs changements d'axe d'inclinaison.

Il me semble aussi qu'au point milieu, bielle et manivelle ne sont pas perpendiculaires ? Mais peut-être est-ce dû à la séquence filmée.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Mer 23 Sep - 07:18 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bravo ,quel joie quand sa prend vie  Okay
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
berger
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 26 Aoû 2015
Messages: 19
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
Ville: MARSEILLE
18/12/1973 Masculin Sagittaire (22nov-21déc)
Point(s): 325
Moyenne de points: 17,11

MessagePosté le: Sam 26 Sep - 15:28 (2015)    Sujet du message: Cockpits dynamique 2DOF Berger Répondre en citant

Bonjour à tous , merci pour vos remarques. Effectivement il reste quelques réglages à mettre au point. Pour le moment je n'ai pas trouvé les bons réglages en longitudinal , pour jouer avec Assetto corsa , et en ce moment j'ai trop de job.....Et oui momoclic rien ne t'échappe , lors de la vidéo la manivelle en titane c'est désaxée en raison d'un mauvais serrage .L'acier est trop dur et glisse sur le cône mort du motoréducteur . Il faut que je trouve une solution à ce problème ...
J'attends toujours ma nouvelle alimentation en 24 v , ensuite je peaufinerais.... Sinon pour l'instant c'est quand même top de jouer comme cela... Okay


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 10:27 (2017)    Sujet du message: Cockpits dynamique 2DOF Berger

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les réalisations des membres -> Les cockpits dynamiques Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2  >
Page 1 sur 2


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
