MessagePosté le: Lun 31 Aoû - 13:20 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Bienvenue @ toutes et @ tous,
Voici le plan "ikéa" comme certain le nomme de mon simulateur 3DOF by MotorSport basé sur le modèle de "Willaupuis" et modifié par toute la communauté .

Pour réaliser mon simulateur, il faut dans un premier temps des outils et du matériels.


Voici la liste de tout ce que vous aurez besoin: cool
Prix donnés à titre indicatif sous réserve de modification


Outils :
  • ·     Scie à bois ou Boite à onglet STANLEY 300 mm (21.90€)
  • ·     Scie à métaux
  • ·     Jeu de clés (10,17)
  • ·     Jeu de tournevis (Z2)
  • ·     Perceuse / visseuse
  • ·     Foret pour bois ø3, ø6, ø8, ø10
  • ·     Foret pour métaux ø2, ø6, ø8, ø10, ø12, ø14, ø20

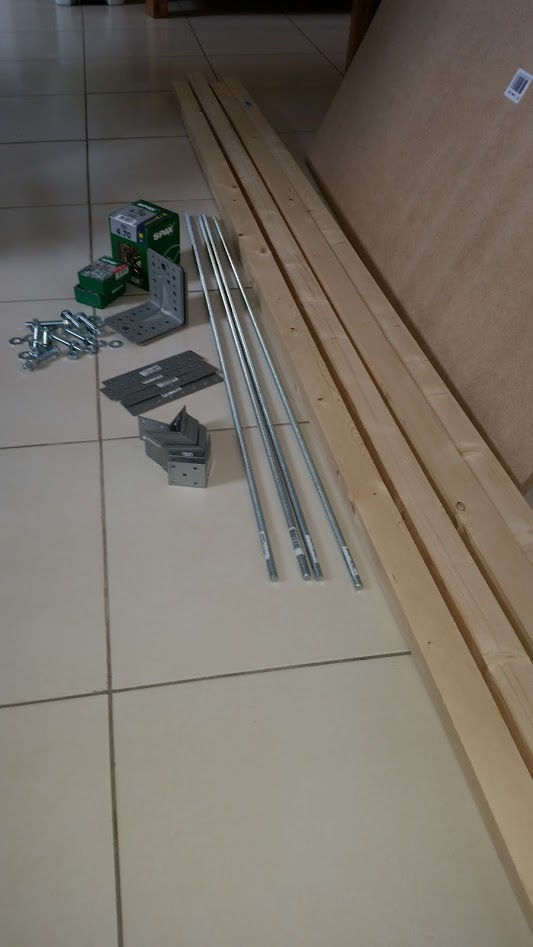

Matériels :
  • ·     Kit 3DOF vertical sans cardan (SimuKit) environ 875€  prix susceptible de modifier
  • ·     Tasseaux de bois sapin raboté 44x44mm par 2.4m (qté 6, prix unitaire 7.90€) 47.40€
  • ·     Plaque de medium 1200x600x15mm (qté 1, prix unitaire 11.90€) 11.90€
  • ·     Équerre 105x105x90x3mm (qté 4, prix unitaire 5.85€) 23.40€ (support motoréducteurs)
  • ·     Équerre 50x50x40x2mm (qté 32, prix unitaire 0.88€) 28.16€ (fixer les tasseaux)
  • ·     Équerre, 50x50x35 mm  (qté 7, prix unitaire 1.50€) 10.50€ (support bielles)
  • ·     Patte d'assemblage en T, 160 x 45 mm (qté 4, prix unitaire 4.40€) 17.60€ (Renfort support motoréducteurs)
  • ·     Tige filetée en acier zingué, long. 1 m x diam. 10 mm (qté 3, prix unitaire 1.30€) 3.90€
  • ·     Tige filetée en acier zingué, long. 1m x diam. 3mm (qté 1, prix unitaire 0.95€) 0.95€
  • ·     Lot de 100 vis acier zingue empreinte pozidriv 4x20mm (qté 4, prix unitaire 5.20€) 20.80€
  • ·     Lot de 150 vis acier bichromate empreinte pozidriv 4x70mm (qté 1, prix unitaire 16,90€) 16.90€
  • ·     Lot de 50 écrous indesserrables en acier zingué, 10 mm (qté 1, prix unitaire 7€) 7€
  • .     Lot d'écrous en acier zingué, 10 mm (qté 1, prix unitaire 7€) 7€
  • ·     12 boulons tête 6 pans en acier zingué, long 60 x diam. 10 mm
  • ·     8 boulons tête 6 pans en acier zingué, long 50 x diam. 10 mm
  • ·     Lot de 20 rondelles plates grandes en acier zingué, diam. 10 mm
  • .     Lot de cosses bleu 6.3 mm (qté 4, prix du lot environ 1.50€) 1.50€
  • .     Lot de cosses rouge 4.8 mm (qté 4, prix du lot environ 1.50€) 1.50€
  • .     Câble Électricité domestique (bobine rouge, bobine bleu, et bobine jaune/vert) en 1.5mm²
  • ·     Ressorts d'embrayage de scooter renforcé (qté 4, prix unitaire 10€) 40€
Budget estimé environ 1100€ sans compter les outils!


wip

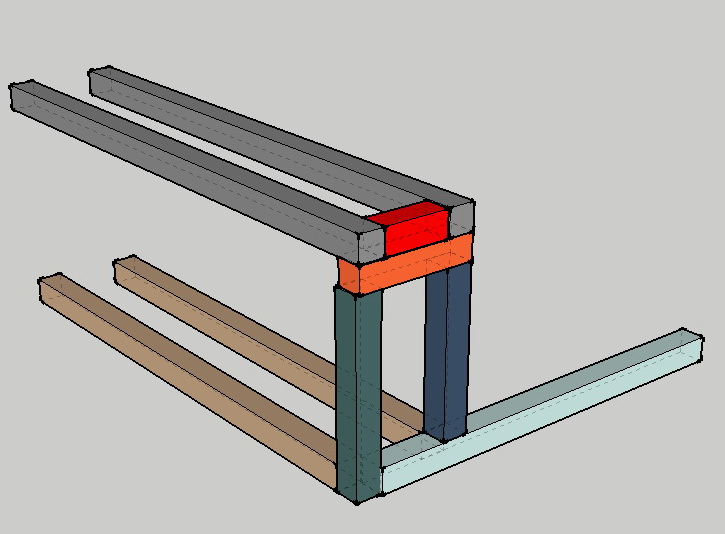

Étape Conception 1:

Couper les différents tasseaux selon les dimensions suivantes et référencez-les:

RefLongueur (mm)Qté
A7006
B8922
C2718
D1124
E724
F6202
G6122

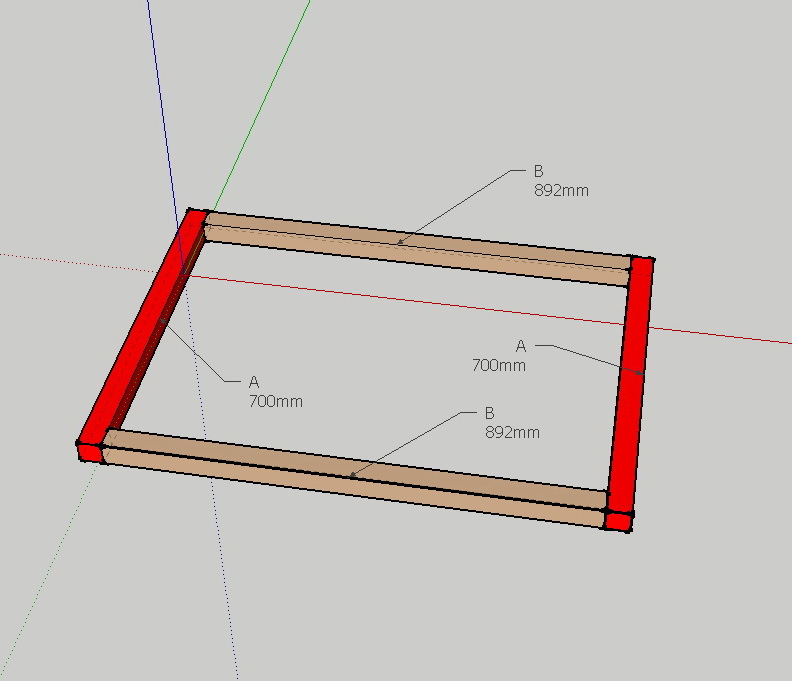

Étape Conception 2:

Assembler les tasseaux A et B à l'aide de:
  • 2 tasseaux A
  • 2 tasseaux B
  • Equerre 50x50x40x2mm (qté 4)
  • Vis acier bichromate empreinte pozidriv 4x70mm (qté 4)

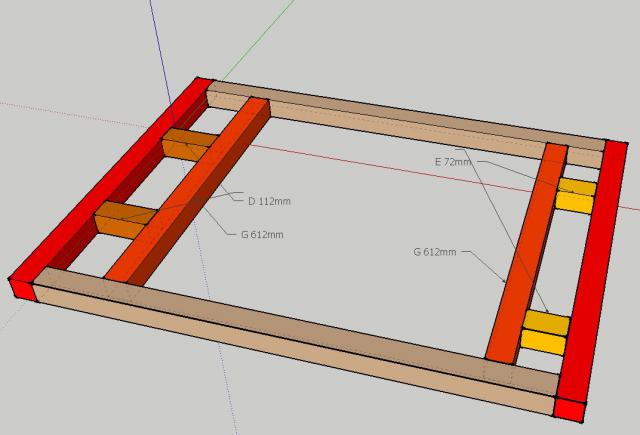

Étape Conception 3:

Ajouter les tasseaux G à la structure:
  • 2 tasseaux G
  • 2 tasseaux D (utiliser uniquement pour guider)
  • 2 tasseaux E (utiliser uniquement pour guider)
  • Equerre 50x50x40x2mm (qté 4)
Sur le coté droit on ajoute les tasseaux E sans le fixer (uniquement pour guider) et on viens fixer le tasseau G sur l'ensemble tasseaux A/B (écart doit être de 112mm)
Sur le coté gauche, on ajoute les tasseaux D sans le fixer (uniquement pour guider) et on viens fixer le tasseau G sur l'ensemble tasseaux A/B (écart doit être de 72mm)





******************************************
Et voilà, je me lance à mon tour dans mon premier projet.

Dans un premier temps je pense suivre le tuto willaupuis pour faire mes première armes.
Car je commence à peine et je ne suis pas un expert en bricolage lol.

Après je pense rajouter l'effet de lacet yaw mais plus tard.

J'imagine le même projet avec quelques nuances:
L'accoudoir droit sera redimentionner pour accueillir:
       - les 2 Moteurs Smolka 24V + 2 Sabertooth 2x32 + 2 Arduino UNO R3 + 1 Alimentation 24V20A
       - le caison centrale du mon kit son 5.1 logitech (il fait 17cm de large) + l’ampli de mon buttkicker (a voir avec la place)
       - je prévoir peu être un ventilateur pour refroidir le tout sur la face avant de l'accoudoir droit avec un hub USB3 pour y brancher G27, souris et clavier

L'accoudoir gauche sera bien moins large (il fera la largeur nécesaire pour y placer les 2 Moteurs Smolka 24V genre 5cm)
Le panneau arrière sera juste pour régidifier l'ensemble comme l'envisage Willaupuis.
Le socle de siège sera réajuster pour y fixer mon buttkicker gamer2 avec un fixation du siège qui permet de le monter/démonter rapidement dans l'optique du transport!!

Petite idée pour fixer sur un tube le volant/levier de vitesse + enceinte avant D/G et centrale le tout encastrer dans l'avant du fauteille.
Ce qui permettra d'avancer le volant dans le fauteuille pour le transport ' en gros un gros cube à transporter de 80cm par 80cm je pense.

En gros le minimum de fil/cable apparant et le tout transportable voilà l'objectif.

Dans l'attente de mon kit, je peaufine les idées prise à droite et à gauche grâce @ vous tous.
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Dernière édition par MotorSport le Sam 19 Sep - 19:26 (2015); édité 10 fois
Revenir en haut
Publicité






MessagePosté le: Lun 31 Aoû - 13:20 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Lun 31 Aoû - 15:28 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

J'ai une petite question puis-je réduire la longueur de 84cm à 65cm car plus de 65cm je ne peux pas.
Je conserverais les 47cm entre les axes des moteurs et vu que l'alim sera sur l'accoudoir droit j'ai rien à mettre derrière si ce n'est pour rigidifier.
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Lun 31 Aoû - 21:36 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Si tu réduis cette distance tu auras plus de mouvements parasites. Mais ça devrait fonctionner aussi bien.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Lun 31 Aoû - 22:29 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Wanegain a écrit:
Si tu réduis cette distance tu auras plus de mouvements parasites. Mais ça devrait fonctionner aussi bien.
Du coup en lestant un peu le bas (la partie fixe bien-sur) cela devrait être mieux pour les mouvements parasites.
Qu'en pensez vous?
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mar 1 Sep - 01:10 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Le lest ne peut pas avoir d'influence sur les mouvements parasites...
Eventuellement sur la stabilité de la base ???

Les mouvements parasites sont, le plus souvent, induit par l'arc de cercle que décrit une bielle par rapport à un point fixe.
Donc passer de 85 à 65cm augmentera la flèche de l'arc de cercle ce qui se traduira par un mouvement supplémentaire de quelque mm sur l'axe longitudinal. Autant dire rien de vraiment perceptible.
Sur mon plan de base le triangle s'ancrait sur les montants arrières du simu et c'était suffisant. Wanegain a amélioré la chose mais ce n'est absolument pas indispensable de faire si long.
Ce qui est important c'est la hauteur de l'axe de la rotule pivot AV par rapport au plan du triangle.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mar 1 Sep - 02:37 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

momoclic a écrit:
Le lest ne peut pas avoir d'influence sur les mouvements parasites...
Eventuellement sur la stabilité de la base ???

Les mouvements parasites sont, le plus souvent, induit par l'arc de cercle que décrit une bielle par rapport à un point fixe.
Donc passer de 85 à 65cm augmentera la flèche de l'arc de cercle ce qui se traduira par un mouvement supplémentaire de quelque mm sur l'axe longitudinal. Autant dire rien de vraiment perceptible.
Sur mon plan de base le triangle s'ancrait sur les montants arrières du simu et c'était suffisant. Wanegain a amélioré la chose mais ce n'est absolument pas indispensable de faire si long.
Ce qui est important c'est la hauteur de l'axe de la rotule pivot AV par rapport au plan du triangle.
Merci pour l'info du coup je lis avec attention la Règles de base pour la conception et la réalisation d'un simulateur 2DOF à joint de Cardan qui est pour moi le point de début car j'ai un peut de mal avec les notions mais je pense des que j'aurais le kit et commencé dans le dur se sera plus représentatif de ce que j'ai du mal à imaginer.
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mar 1 Sep - 09:48 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

N'hésite surtout pas à poser des questions, il est toujours mieux d'anticiper les difficultés Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mer 2 Sep - 12:12 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Je viens d'avoir une idée pour transformer le kit 3DOF de willaupuis faut que j fasse un croquis.
Le but est sur un autre étage de mettre 2 moteurs smolka sur un axe pivotant, aidé par des roue directrice cela permettrait de faire des déplacement latéral et lacet avant et arriere.

N'étant pas doué pour les dessins avec SketchUp 2015 je vais essayer d'apprendre.

Sinon virement effectué. trop impatient d'avoir le matos pour commencer Wink
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mer 2 Sep - 12:42 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Pas  besoin de deux moteurs regarde ce que j'ai déjà imaginé :

http://lc.cx/zur
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mer 2 Sep - 13:47 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

momoclic a écrit:
Pas  besoin de deux moteurs regarde ce que j'ai déjà imaginé :

http://lc.cx/zur

Oui mais avec ma modeste expérience je pense que l'effet au vu des croquis sera un déplacement arrière du véhicule.
L'effet YAW sera ok sans l'effet Right/Left.
Du coup avec mon idée que je vais mettre en dessin avec 1/2 moteurs, on pourras avoir:
1 moteur  = l'effet YAW uniquement
2 moteurs = l'effet YAW + Right/Left (pas maintenant mais à prévoir pour mon premier simu qui évolura Wink )
3 moteurs = l'effet YAW + Right/Left + Back/Forward (mais je ne pense pas faire çà)
 oui avec un moteurs suffit si on pose un axe fixe au milieu mais du coup si on veux ajouter par la suite un


_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mer 2 Sep - 14:19 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Compte tenu de la puissance disponible avec ces quatre moteurs j'ai imaginé autre chose et Wanagain est en cours de réalisation.
L'effet lacet (YAW) n'existe pas et n'apportera rien à la simulation, le véhicule glisse longitudinalement ou latéralement.
Le seul moyen de lui donner du sens c'est de faire tourner le simulateur complet, mais là il faut d'autres moyens...
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Dernière édition par momoclic le Mer 2 Sep - 14:44 (2015); édité 3 fois
Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mer 2 Sep - 14:22 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

momoclic a écrit:

Compte tenu de la puissance disponible avec ces quatre moteur j'ai imaginé autre chose et Wanagain est en cours de réalisation.
L'effet lacet (YAW) n'existe pas et n'apportera rein à la simulation, le véhicule glisse longitudinalement ou latéralement.
Le seul moyen de lui donner du sens c'est de faire tourner le simulateur complet, mais la il faut d'autre moyens...

Merci pour tes lumières, Du coup il vaut mieux gérer c'est effet.
Message compris!!!
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Mer 2 Sep - 15:55 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

momoclic a écrit:
L'effet lacet (YAW) n'existe pas et n'apportera rien à la simulation, le véhicule glisse longitudinalement ou latéralement.
Le seul moyen de lui donner du sens c'est de faire tourner le simulateur complet, mais là il faut d'autres moyens...


Il existe 2 effets YAW en réalité : le "vrai" qui va simuler la rotation à 360° de la voiture (donc si on roue sur un circuit au final le simulateur aura au moins fait un tour complet) et le traction loss qui va siimuler la perte d'adhérence du train arrière de la voiture. Ce dernier est le plus utilisé par les simulateurs, non seulement parce qu'il est effectivement beaucoup plus facile à concevoir mais aussi car il offrira des sensations plus intéressantes.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Ven 4 Sep - 20:28 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Je suis trop impatient de recevoir mon kit.
Je suis un vrai gamin en ce moment lol
Des que je le reçois c'est direction magasin bricolage pour acheter le bois et le reste hihihi

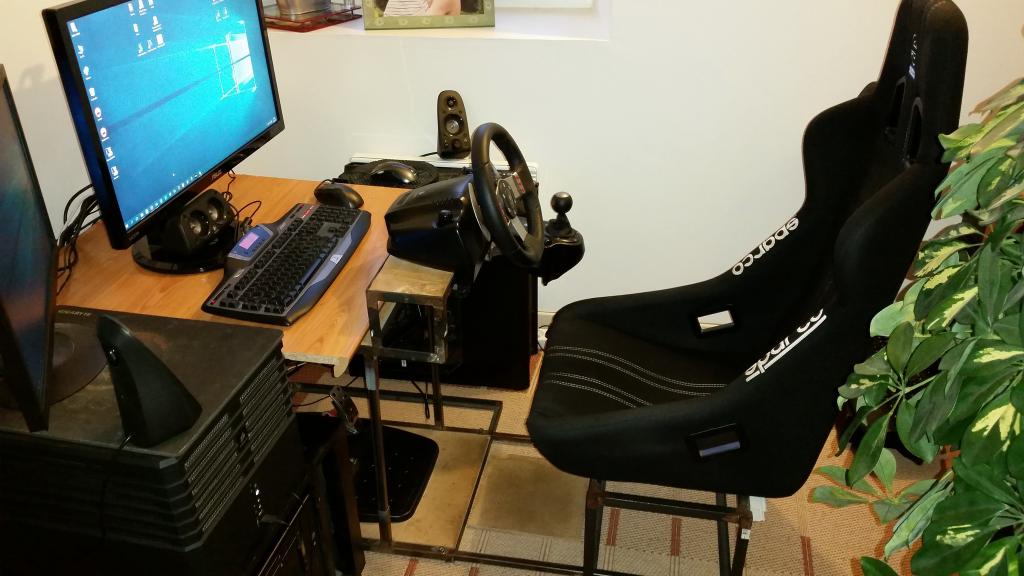

Demain je posterai des photos de mon premier châssis métal fixe et puis je vais pouvoir commencer mon projet en photo en plus.....
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Sam 5 Sep - 13:36 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

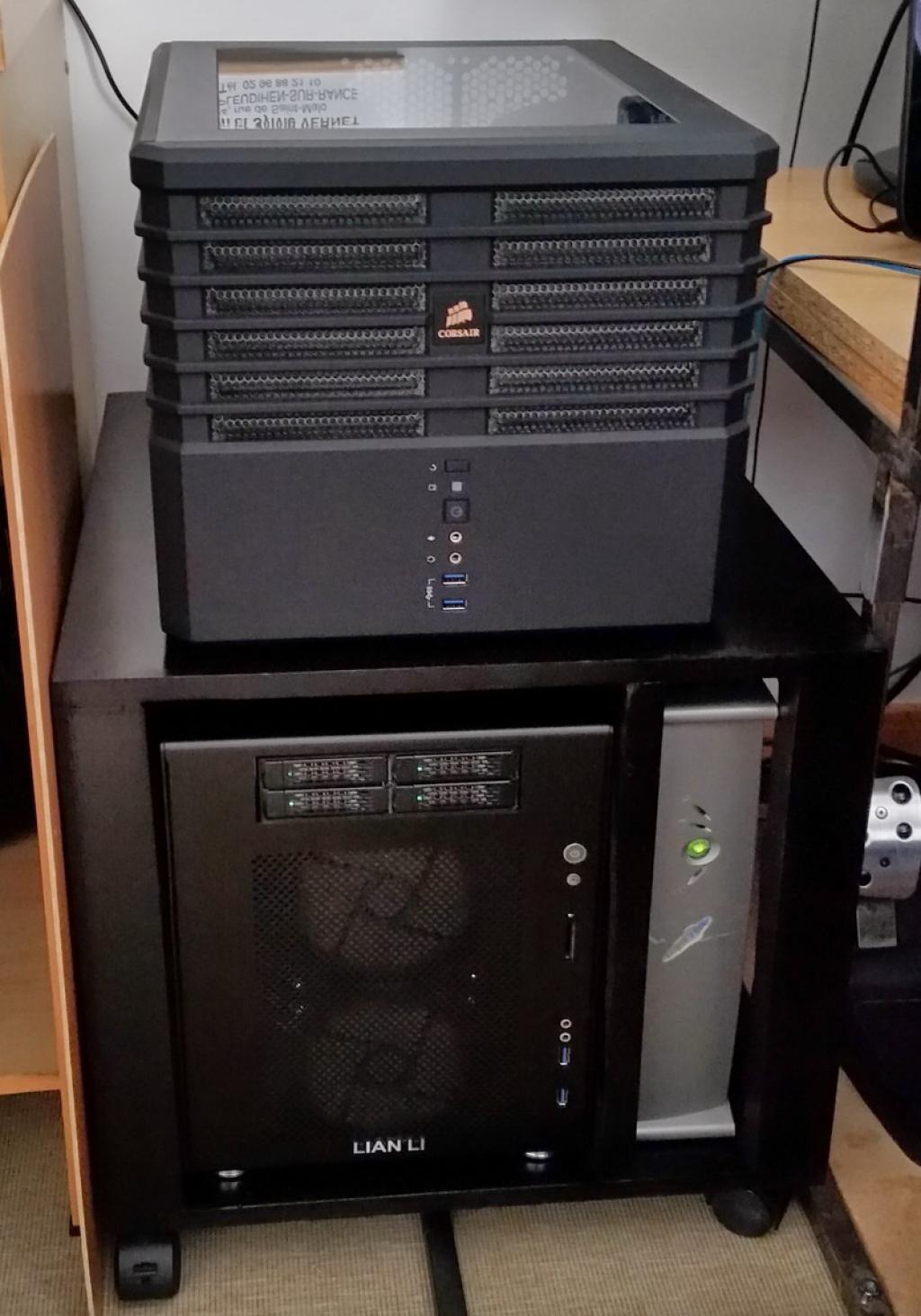

Voici ce que j'ai conçu dans un premier temps:
C'est un meuble qui accueillera la partie informatique



En bas à droite c'est un onduleur 1500VA!!!! et à gauche c'est mon ESXi 6.0 (Serveur de virtualisation)
Ce serveur virtualise qui est composé de 24To de data est équiper d'un i5 3570s de 32Go de RAM d'une carte LSI et plein de disque dur pour avoir un total de 24To utilise répartie avec ZFS sur 2 grappes de RAID Z1!!!
Comme il virtualise, il y a des swiths virtuels et 3 machines virtuels:
 - pfSense (routeur, firewall, DHCP, DNS, Proxy cache, traffic shaping, pf blocker avec blacklist .... enfin tout ce qui est nécessaire pour sécuriser mon réseau) c'est overkill mais j'aime bien Wink
 - FreeNAS (serveur de fichier 24To, 16Go de RAM alloué juste pour lui et oui ZFS est très gourmand en mémoire et comme c'est FreeBSD, il y a des JAILS
           (j'en ai 5 au total, c'est comme des machine virtuel sauf que c’est uniquement de la virtualisation de processus)
 - Et la dernière Serveur 2012 R2 pour manager tout çà



En en haut, c'est mon PC de jeux:
i7 5930k @ 4.2GHz, 16Go de DDR4, SSD 256 Pro + GTX 980 OC

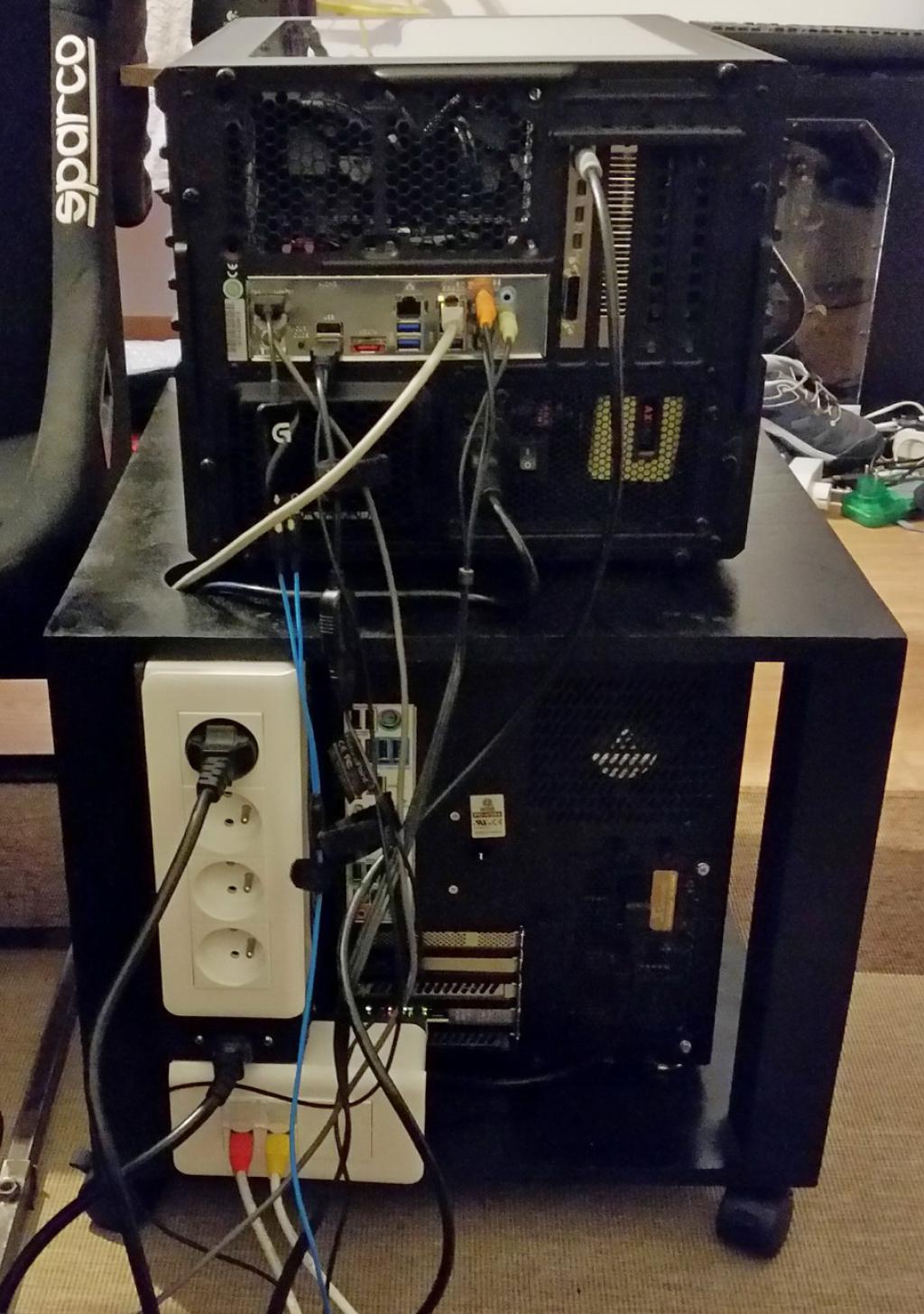

J'ai également, mise en place des prises électrique raccorde à l'onduleur et des prise réseaux incorporé au meuble pour raccorder à mon futur simu..

Enfin bref mon meuble est terminé  c'est maintenant le tour au simu

Du coup sur le simu je vais essayer de faire un boitier interconnexion pour amener le courant et une seul prise USB branché sur un HUB USB industriel. (minimum de câble entre les deux meubles)
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Sam 5 Sep - 14:00 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Vous êtes nombreux chez toi ?
Parce que j'ai du mal à comprendre pourquoi t'aurai besoin d'un ESX chez toi  Shocked


FreeNas est vraiment pas mal et très utile, moi j'ai opté pour la simplicité et l'économie de puissance avec un Synology 4 baies.


Un serveur en plus pour gérer tout ça ? T'as vraiment du matos de pro, mais ça consomme beaucoup tout ça !!


Mais faut être honnête, ça me plait et j'aimerai bien avoir tout ça chez moi  Twisted Evil
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Sam 5 Sep - 14:14 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Wanegain a écrit:

Vous êtes nombreux chez toi ?
Parce que j'ai du mal à comprendre pourquoi t'aurai besoin d'un ESX chez toi  Shocked


FreeNas est vraiment pas mal et très utile, moi j'ai opté pour la simplicité et l'économie de puissance avec un Synology 4 baies.


Un serveur en plus pour gérer tout ça ? T'as vraiment du matos de pro, mais ça consomme beaucoup tout ça !!


Mais faut être honnête, ça me plait et j'aimerai bien avoir tout ça chez moi  Twisted Evil

Le serveur physique a été dimensionné avec mes soin comme il est allumé 24h/24h j'ai mesuré et il consomme en gros 90W
J'ai des disque Western digital RED qui consomme rien et qui sont prévue pour du NAS et le CPU a une enveloppe thermique T qui est de 45W max et la carte controleur LSI consomme juste 10W et a çà suffit d'ajouter les disque qui consomme 5W en gros
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Sam 5 Sep - 14:19 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

ok
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Dernière édition par MotorSport le Sam 5 Sep - 19:03 (2015); édité 1 fois
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 234
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 605
Moyenne de points: 13,49

MessagePosté le: Sam 5 Sep - 14:34 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

jolie matos  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 758
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 372
Moyenne de points: 5,94

MessagePosté le: Sam 5 Sep - 19:03 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

MotorSport a écrit:
As tu reçu mon virement?




je suis dans le train et rentre de mon boulot et je viens de te répondre sur ton mail privé,, mais oui nous avons reçu ton virement ce jour, je t'invite à aller lire le mail pour la suite.
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Sam 5 Sep - 19:32 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Bon bien, des malades y'en a partout, ça ce confirme, et des jaloux aussi Wink

Bravo, beau travail.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Sam 5 Sep - 21:18 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant


Et maintenant voici le châssis métal 0DOF car fixe  c'est mon premier fais comme j'ai pu avec les moyens que j'avais à l'époque.
Du coup je repars d'une feuille blanche mais avec des tutos et des idées plein la tête.

Je vais m'inspirer en grande partie des projects suivant:
Kit 3DOF (effet vertical/heave sans cardan selon le tuto de willaupuis)
Simulateur 3DOF de Hellpanzer
Simulateur 3DOF vertical de Thierry31 !
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Sam 5 Sep - 22:23 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Super, bon courage !
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Dim 6 Sep - 08:13 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Une belle usine que voila Wink
Bon courage pour la suite.
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
zonzon54000
Passionné
Passionné

Hors ligne

Inscrit le: 21 Avr 2015
Messages: 275
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Badonviller
14/01/1990 Masculin Capricorne (22déc-19jan)
Point(s): 389
Moyenne de points: 1,41

MessagePosté le: Lun 7 Sep - 18:11 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

encore un beau projet en perspective bonne continuation
_________________
sub un jour sub toujours


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Lun 7 Sep - 21:04 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Merci pour vos encouragement,
J'attend mon kit qui devrait arriver dans quelques jours

Je vais pouvoir commencer a acheter la matière premiers bientot
_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Lun 7 Sep - 21:22 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Oui tu peux commencer à tout monter avant de t'attaquer au kit
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mar 8 Sep - 21:40 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Et voilà achat de la première partie de la matière première


_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
MotorSport
Habitué
Habitué

Hors ligne

Inscrit le: 28 Aoû 2015
Messages: 193
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bretagne
Département (France): 35- Ille-et-Vilaine
Ville: Bédée
20/02/1982 Masculin Poissons (20fev-20mar)
Point(s): 2 398
Moyenne de points: 12,42

MessagePosté le: Mer 9 Sep - 08:56 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

J'aimerai avoir votre avis sur la façon d'assembler les tasseaux de bois (44x44mm) surtout en se qui concerne le rouge et orange pour améliorer la répartition du poid du simu
Le tasseau bleu sera le tasseau situé à l'avant et en bas du fauteuil. ca dimension est inconnu pour l'instant car j'ai 2 inconnu pour l'instant à savoir:
- L’entraxe entre les moteur d’essuie-glace fait 470mm pourquoi cette valeur? peut a la modifier? est-elle lié à la dimension du support de siège qui fait 530mm de coté?
- La largeur nécessaire pour le siège à voir (à priori il faut 670mm, d'après les tuto)

_________________
| CPU: Intel i7-5930K @ 4.2GHz | MB: ASRock X99M Fatality Killer | RAM: DDR4 16GB Corsair
| PSU: Corsair AX860i | HDD: Samsung 840 Pro 256GB | NAS: 32TB
| GPU: Gainward GTX980OC | LCD: Asus 27" 3D
| OS: Windows 10 Pro amd64
| OTHER: Logitech G500 G15 G27 TrackIR 5 Pro | Simulator 3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Mer 9 Sep - 09:39 (2015)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort Répondre en citant

Ton assemblage peut fonctionner, mais difficile de donner un avis puisque l'on ne sait pas de quoi il s'agit !

Pour déterminer les dimensions de ton engin tout est expliqué dans les "Règles ici"

Si quelque chose te poses soucis, tu demandes...
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 10:18 (2017)    Sujet du message: Mon premier Simulateur 3/4DOF by MotorSPort

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5, 6, 7, 8  >
Page 1 sur 8


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
