Cockpit statique de Tonino16


Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les réalisations des membres -> Les cockpits statiques
Sujet précédent :: Sujet suivant
Auteur Message
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Ven 30 Oct - 02:10 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

A la base je jouais sur mon siège de bureau avec une étagère en bois sur laquelle j'avais fixé le volant Microsoft avec des sert joint, je n'ai pas les photos mais vous ne loupez rien  Very Happy .
Pris par l'envie d'une immersion plus prenante, je me suis donc lancé dans la fabrication de quelque chose de plus solide. Comme je vivait en appartement à l'époque il me fallait quelque chose d'assez ergonomique également.
Je vous met les photos de l'évolution :

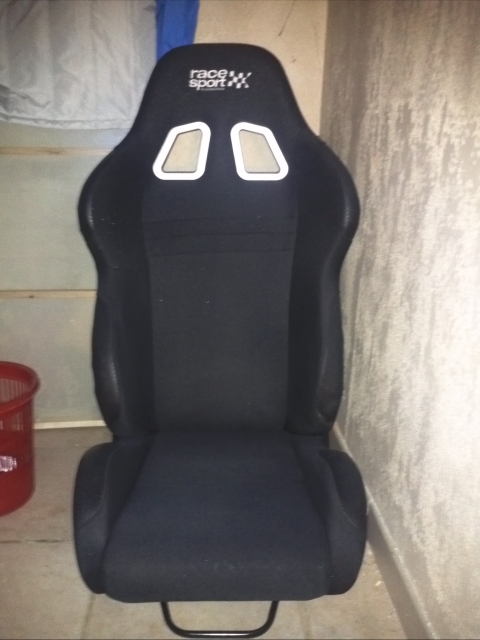

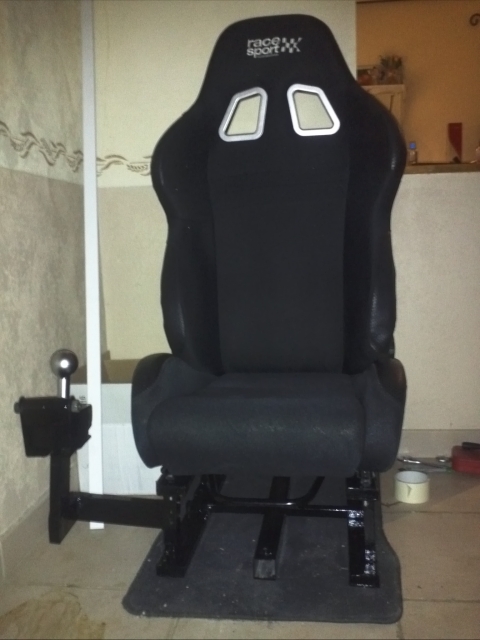

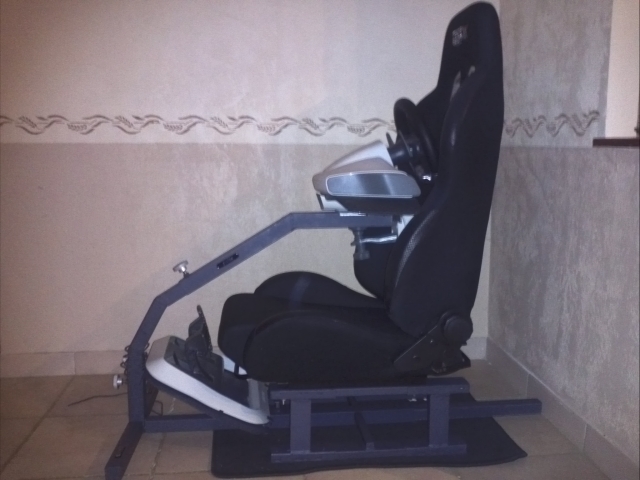

Achat du baquet :

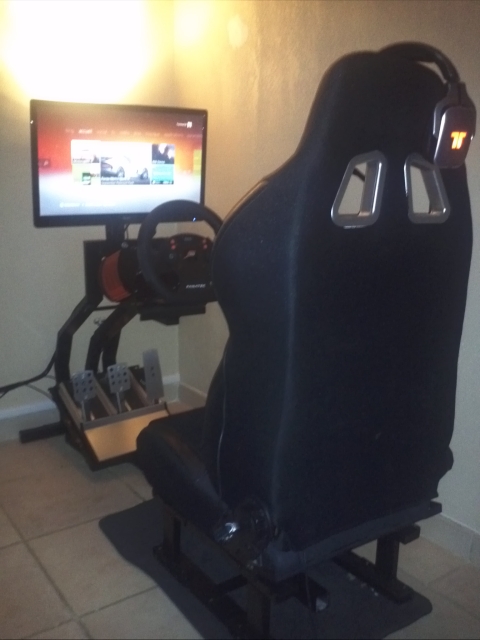

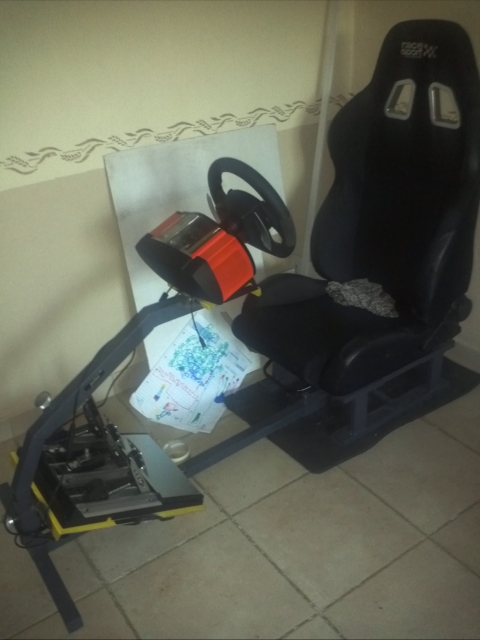

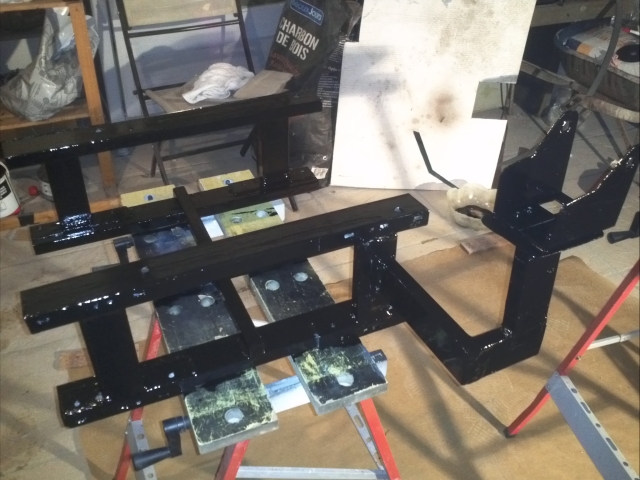

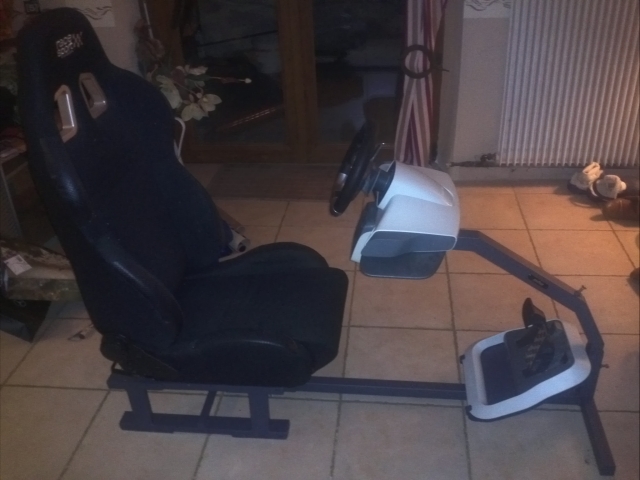

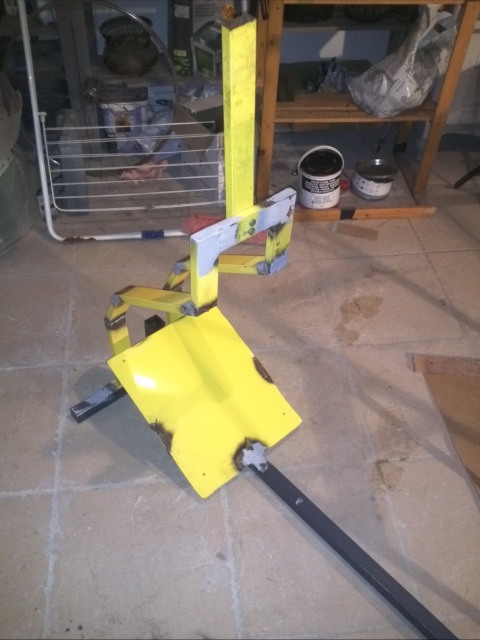

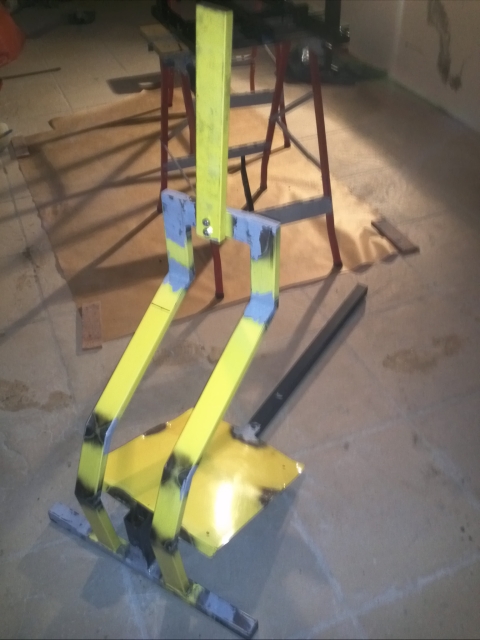

Je n'ai pas les étapes de construction mais voila le châssis fini avec le baquet.








L'ensemble est réglable, hauteur de volant profondeur siège ... et repliable. Okay





Ensuite l'arrivée du CSR-E

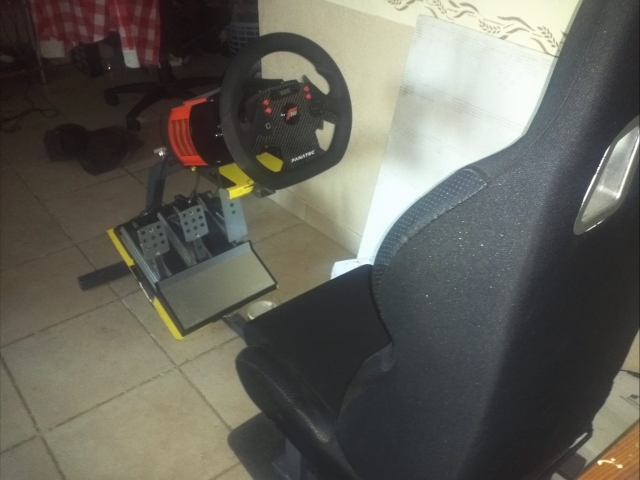

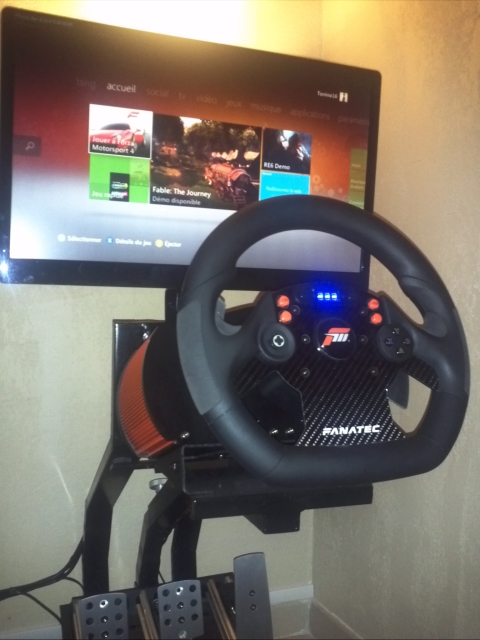

 donc adaptation de la plate-forme volant plus pédale.








Ensuite fabrication d'un support écran pour recevoir un 24' pouces IIyama Prolite.

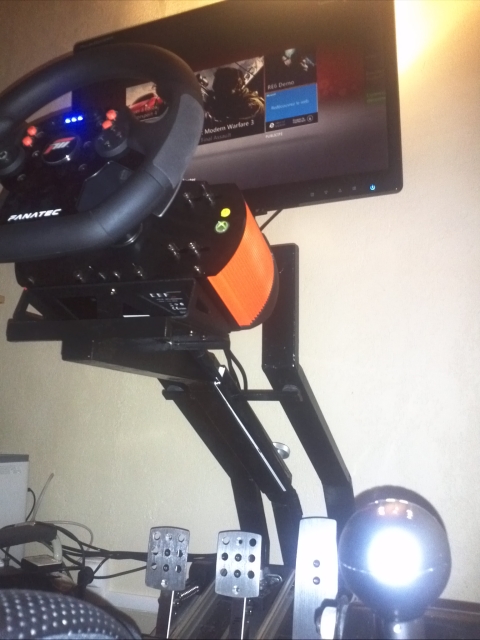

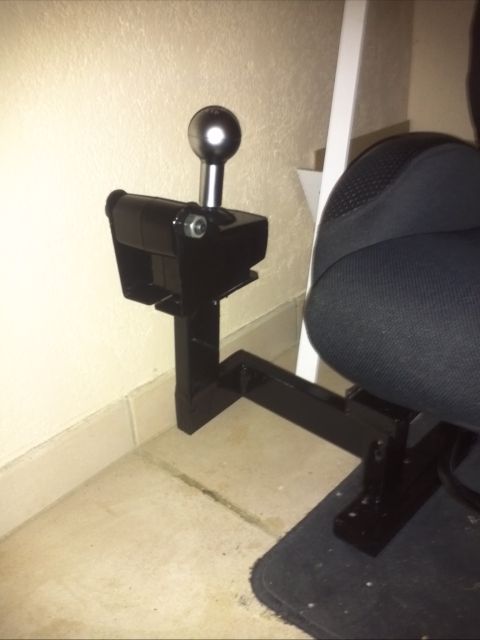

Puis adaptation du support levier de vitesse.





Baquet plus levier ça prend forme.

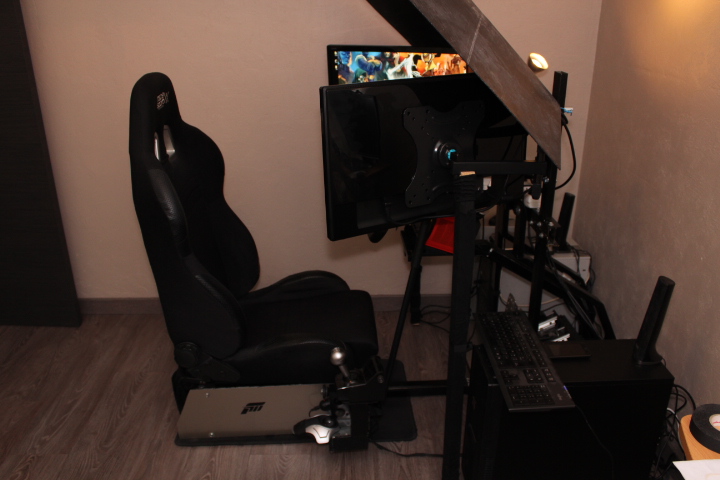

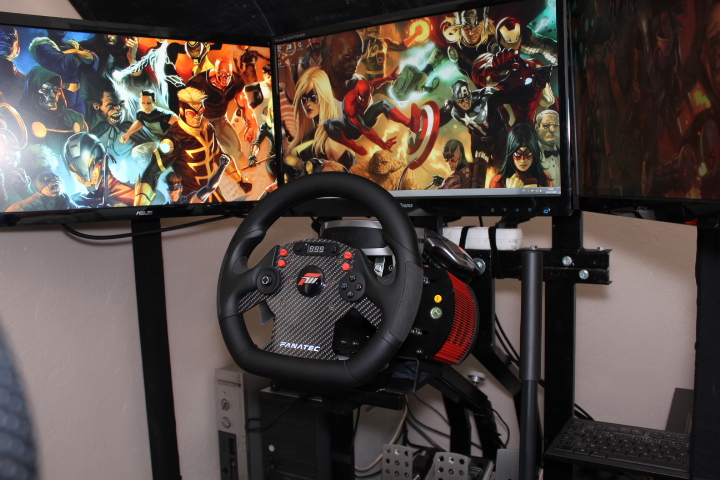

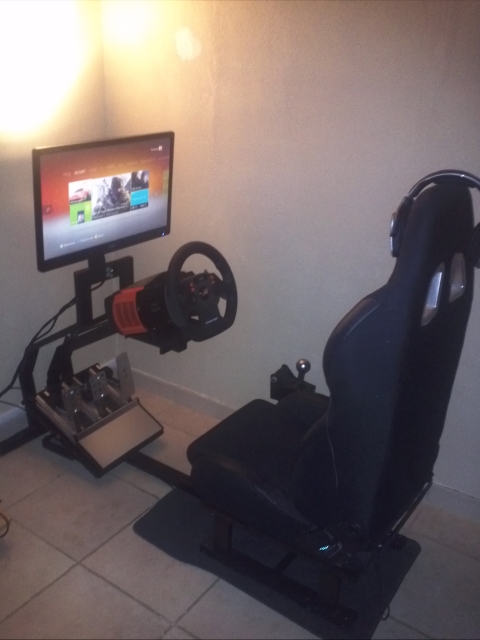

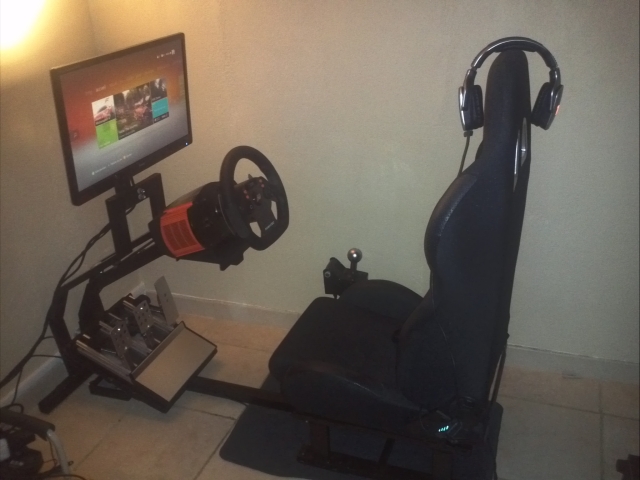

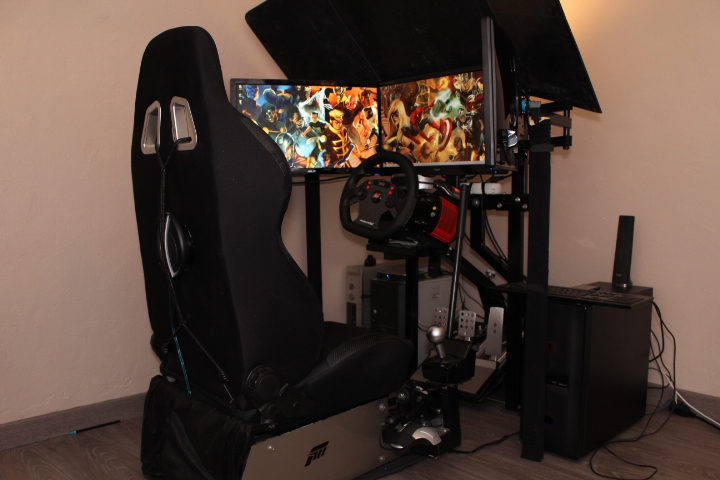

Et voila l'ensemble monté.

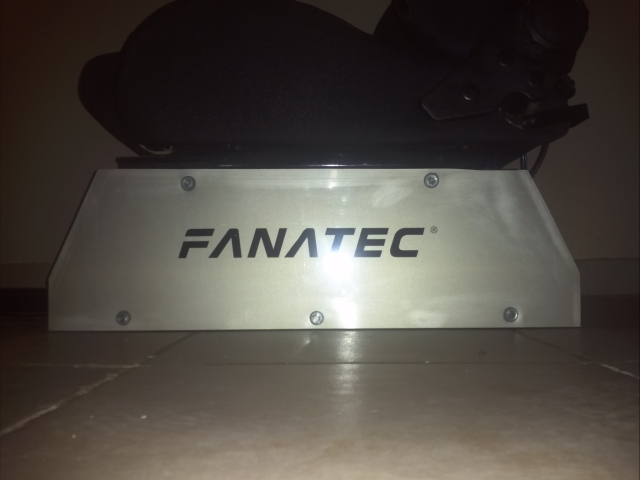

Et pour finir une petite touche perso avec des autocollants sur mesure pour une finition au poil








Les sensations étaient au rendez vous, mais comme je joue au casque 5.1 pour ne pas déranger ma dame ange , il me manquait les vibrations du caisson de bass. J'ai donc installé deux bass bumper, un sous l'assise et l'autre plaqué au dossier et la BINGO, les vibreurs, les chocs et les sous ou sur régime se font ressentir à merveille le siège et au top du top.


Si ça peux donner des idées à certain ou si il manque quelque information n'hésiter pas à me poser des questions.


Amicalement Tonio.


Revenir en haut
Publicité






MessagePosté le: Ven 30 Oct - 02:10 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Ven 30 Oct - 08:02 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Une belle installation , tu touche pas mal au bricolage apparemment , je me fait pas de souci pour un simu dynamique Okay
C'est quoi comme marque exactement tes bass bumper , tu as un lien stp?
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 626
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 549
Moyenne de points: 1,73

MessagePosté le: Ven 30 Oct - 11:13 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Fort sympathique ce poste de pilotage.
Tu as tous les atouts en main pour en faire un dynamique Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Ven 30 Oct - 12:19 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Très belle réalisation !!

Effectivement, il ne manque pas grand chose pour le rendre dynamique :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Ven 30 Oct - 23:24 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Merci Messieurs,

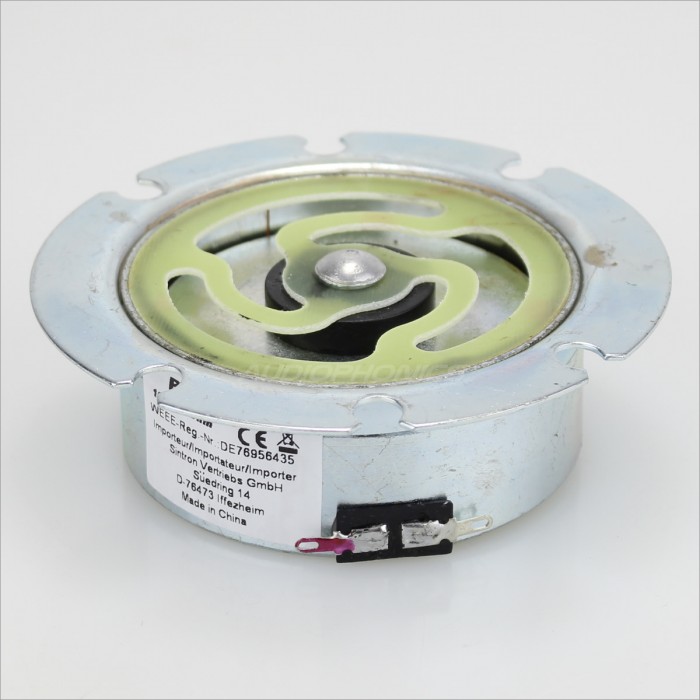

Pour les bass bumper j'ai pris ça :






Que j'ai couplé avec ça :





Par contre attention les Bass Bumper ne doivent pas être fixés sur une partie rigide du playseat car le rendu sera très très limité, j'en ai fixé un sous le siège avec des tendeurs et un sur le dossier entre les omoplates également avec des tendeurs. Pour le prix le rendu est vraiment au top.


Comme je joue au casque qui lui est branché en fibre optique, j'ai simplement relié ma sorti jack de mon écran à l'ampli et après schéma classique tu part de l'ampli aux filtres passif (un filtre par Bass Kicker) et des filtres aux Bass Kick, tu coupe les Tremble et tu met les basse à fond ainsi que le volume, un cran avant que l'ampli rupte  Laughing .




Voici le lien du site : http://www.audiophonics.fr/fr/vibreur-exciter/haut-parleur-vibreur-body-shaker-100-w-p-2947.html




Revenir en haut
cluclu
Passionné
Passionné

Hors ligne

Inscrit le: 20 Mai 2015
Messages: 262
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Picardie
Département (France): 02- Aisne
12/11/1988 Masculin
Point(s): 474
Moyenne de points: 1,81

MessagePosté le: Sam 31 Oct - 09:58 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Propre ton statique Wink  Et bien intéressant ton kicker !

Donc de ton écran tu es parti sur quel type d'ampli ?  Et ensuite de l'ampli vers les filtres passif et le kicker c'est ça ?
_________________
Mon simulateur 2 DOF + Dashboard


Revenir en haut
Visiter le site web du posteur
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Sam 31 Oct - 15:35 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Merci cluclu, je ne suis pas un crack en audio alors je vais te montrer ça en photo  Very Happy .

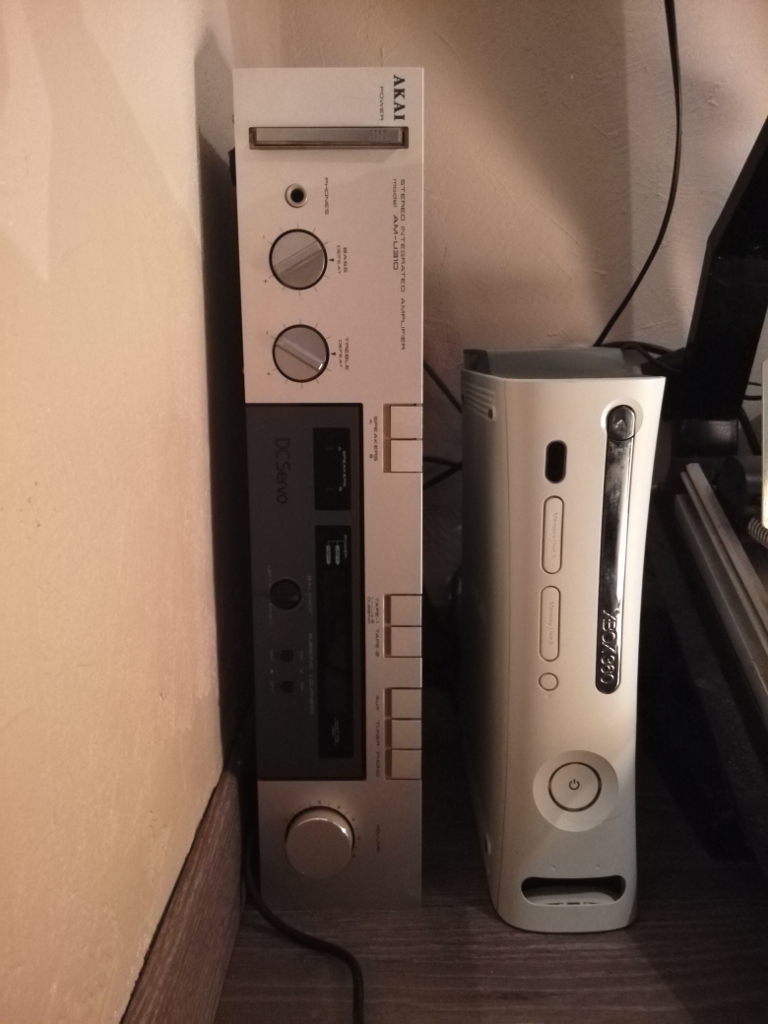

L'ampli c'est la récupération sur Leboncoin il est pas tout jeune.

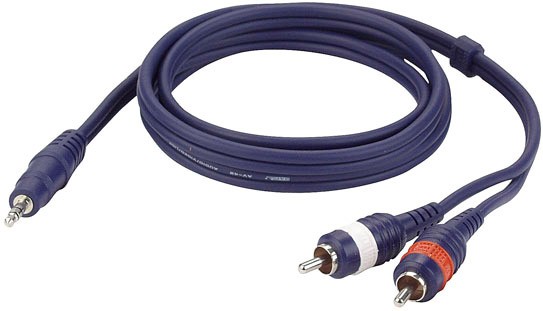

Ensuite je suis parti de l’écran avec ça :

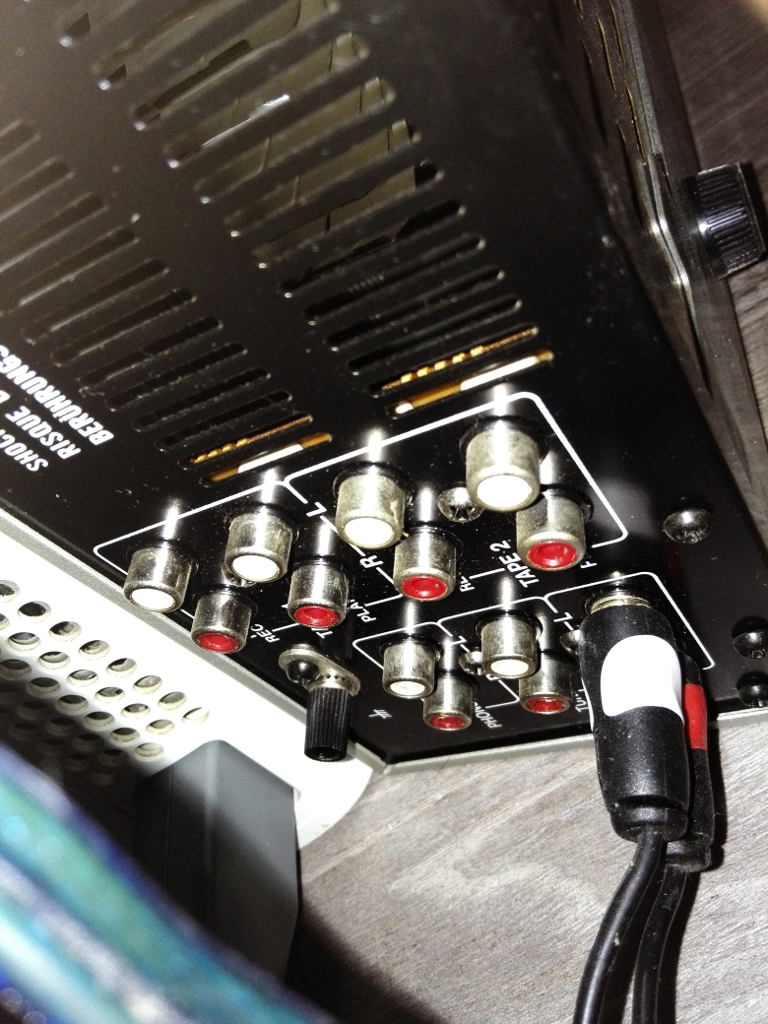

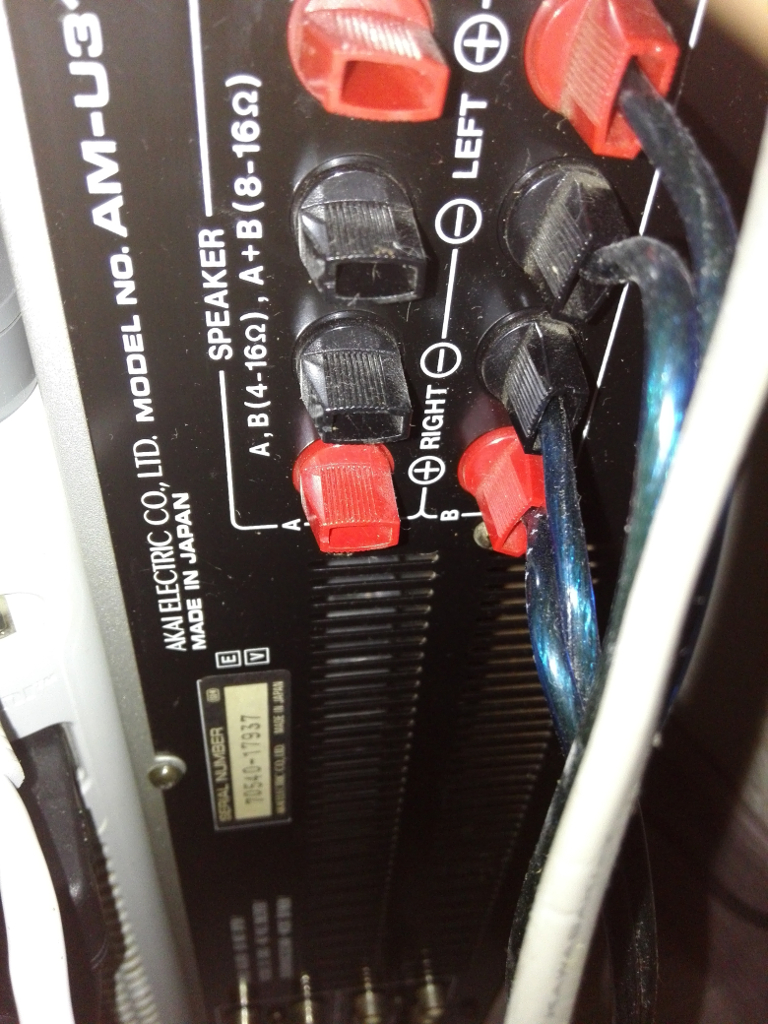

Jusqu’à l'ampli :





Puis de l'ampli jusqu’au filtres :

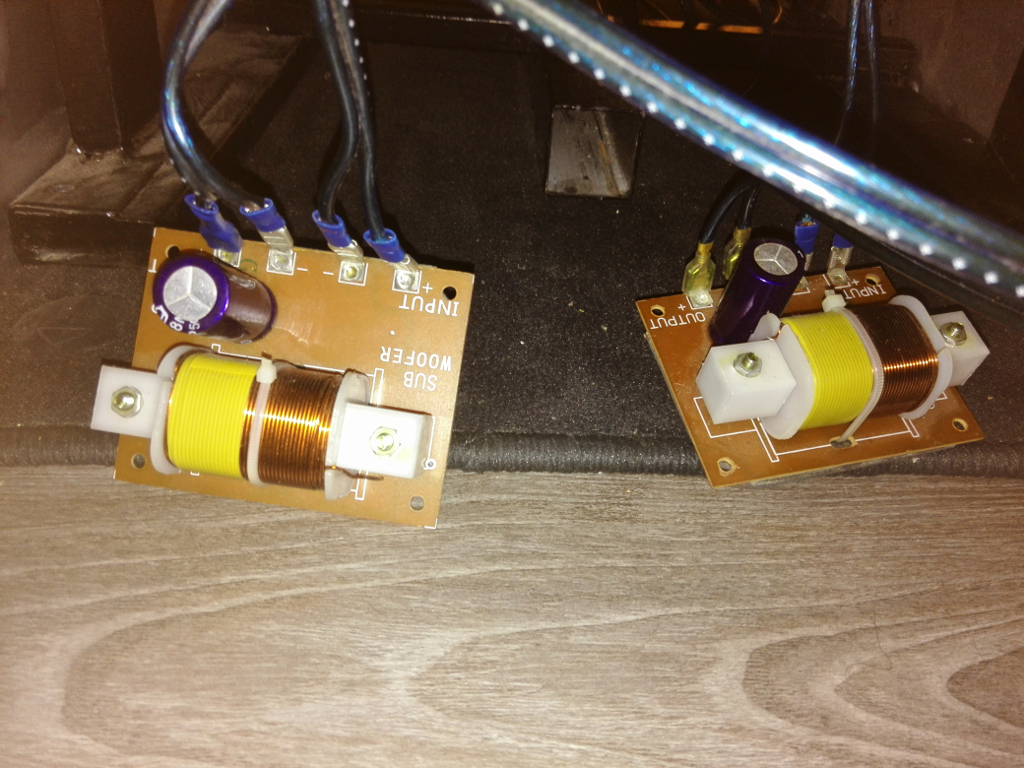

Voila en espérant que ça puisse t'éclairer.


Revenir en haut
cluclu
Passionné
Passionné

Hors ligne

Inscrit le: 20 Mai 2015
Messages: 262
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Picardie
Département (France): 02- Aisne
12/11/1988 Masculin
Point(s): 474
Moyenne de points: 1,81

MessagePosté le: Dim 1 Nov - 19:30 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Ouep je voulais en être sur

Bon 100W les Kicker c'est déjà beau  j'aimerais bien tester mais pour miniaturisé l'ensemble (surtout la taille de l'ampli) faut je vois si des kicker moins puissant ferait l'affaire
_________________
Mon simulateur 2 DOF + Dashboard


Revenir en haut
Visiter le site web du posteur
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Lun 2 Nov - 15:01 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Okay  jolieee
_________________
« Dans le doute, pied au plancher. » Colin McRae


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Mar 3 Nov - 20:21 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Bonsoir, je vois souvent sur des topics des avis négatif sur les tout mobile, le ressenti n'est il pas plus grand quand l'ensemble volant, pédalier, siège, écran sont dynamique ?




Citation:
stephaned61: belle réalisation, même si je ne suis pas fan des "tout mobile".









Citation:
francois38200 : Beau travaille même si moi non plus je ne suis pas fan du tout mobile.







Merci pour vos réponse.


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Mar 3 Nov - 21:33 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Salut,
Dans une vraie voiture tu bouges dans ton siège, mais ton pédalier et volant non...
J'étais comme toi à vouloir faire un tout mobile mais je ne regrette absolument pas d'avoir suivi les conseils donnés ici!
C'est vraiment top et pourtant c'est "seulement" un 2 Dof siège mobile Okay


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Mar 3 Nov - 23:06 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

c'est dur a expliquer c'est une question de sensations et de ressenti que tu as au volant de ta voiture en te baladant dans ton siège, qui pour moi se rapproche le plus d'un seat moover  . après certains préfèrent les tout mobiles c'est surtout aux goûts de chacun    Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 4 Nov - 10:42 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Disons qu'avec un seat mover tu vas ressentir beaucoup plus de choses qu'avec un tout mobile (sauf si tu prends des moteurs vraiment puissants et rapides) parce que les forces sont générées par le fauteuil et que tu n'as pas besoin de grandes amplitudes. Avec un tout mobile, les forces sont générées par ton propre poids.

Là on ne parle que des forces qui sont appliquées, c'est à dire les effets sway, surge et heave (encore que heave doit être aussi bien ressenti en seat mover qu'en tout mobile). Pour les rotations, ça sera bien plus réaliste en tout mobile (roll, pitch et yaw - encore que yaw peut être très bien en seat mover si tu utilises le traction loss).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Mer 4 Nov - 18:38 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Merci pour vos réponses,


Donc je vais essayer d'exprimer ce que j'ai cru comprendre  Embarassed


Le fait de partir sur un seat moover va nous donner le ressenti de la force d'inertie exercer par le corps dans le véhicule.
Un tout mobile lui va reproduire l'effort exercer sur les suspensions du véhicule lors de ces appuis en courbe (roulis) et ou accélération freinage mais un angle excessif dénaturera cette effet.


Donc la conclusion est que dans un véhicule sur piste l'effet le plus présent étant la force d'inertie, alors le seat moover procurera le meilleur ressenti.


Ma déduction est elle correct ?


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Mer 4 Nov - 18:56 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

exacte  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Jeu 5 Nov - 16:30 (2015)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Le meilleur ressenti, c'est difficile à affirmer en réalité.
Certains préfèrent le tout mobile car ça leur parait plus naturel que tout bouge en même temps, d'autres (comme nous en majorité ici) préfèrent les seat mover pour les sensations perçues par le siège.

Ce qui est facile à comprendre, c'est que les mouvements de rotation qui ne sont pas des forces seront bien meilleurs sur un tout mobile. Par contre les forces comme l'accélération/freinage et les virages seront bien mieux ressenties sur un seat mover.

L'effet des suspensions, c'est le heave (vertical), sur un 2 dof seat mover peut être très bien ressenti mais nécessite un réglage assez fin (j'adore cet effet sur DiRT, à chaque bosse j'ai l'impression de décoller puis m'écraser ouah )
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Mer 20 Jan - 20:13 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

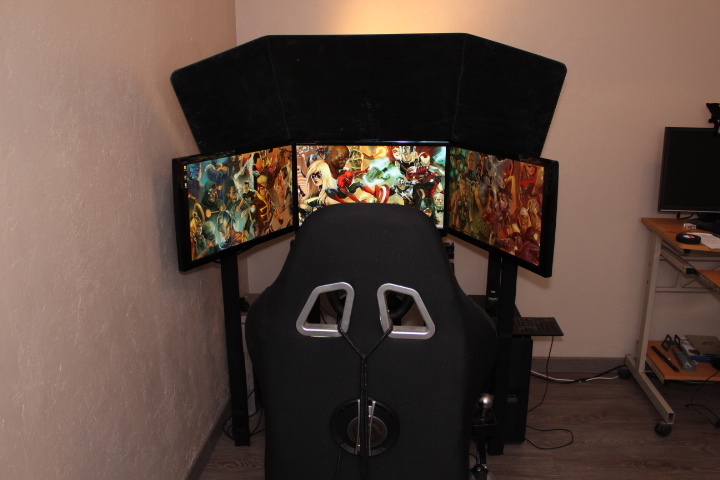

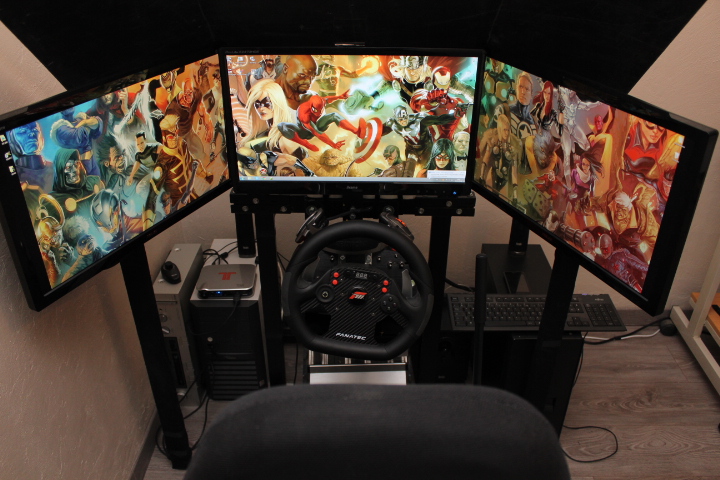

Petite mise à jour du Cockpit avec l’installation d'un triple screen.


















Et une petite vidéo en action :












Revenir en haut
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Mer 20 Jan - 20:49 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

classe et le  triple screen il claque le  fanatec aussi :-)
_________________
« Dans le doute, pied au plancher. » Colin McRae


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Jeu 21 Jan - 00:47 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Ah ouais t'es pas là pour rigoler toi ! Très belle installation ouah

Excellente idée le cache noir au-dessus des écrans Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Jeu 21 Jan - 09:51 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Terrible  Okay

Revenir en haut
Leaedman
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Sep 2014
Messages: 2 306
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Nord-Pas-de-Calais
Département (France): 59- Nord
Ville: Valenciennes
18/11/1976 Masculin
Point(s): 35 920
Moyenne de points: 15,58

MessagePosté le: Jeu 21 Jan - 11:06 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Excellent, justement ça fait un moment que je pense à mettre également un cache noir au dessus. C'est réellement efficace pour s'isoler de la lumière extérieure et se sentir comme à l'intérieur de l'auto ? À moins que ça apporte autre chose ?
Si tu pouvais nous en dire plus sur le principe, ça va en intéresser plus d'un je pense  Okay
_________________


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Jeu 21 Jan - 12:58 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Merci messieurs,


Oui effectivement il s'agit d'un Aquilux de 3 ou 4 mm, c'est très léger et très rigide à la fois du coup une fois bien calé il n'y a pas de vibration ni de bruit parasite.
Pour reprendre Leaedman c'est effectivement pour s'isoler de la lumière extérieur et éviter de jouer dans le noir. Ça me permet d'être beaucoup plus concentré sur mes écrans, en gros ça augmente l’immersion et je ne pourrai plus jouer sans.
Je vais prochainement refermer l'écart des écrans latéraux et abaisser le centrale pour m'enfermer complètement dans le simu. Et oui j'allai oublié l'effet visuel est terrible aussi car c'est vraiment le prolongement du ciel de toit du véhicule en vu cockpit.


Je vous ferez les photos si je rajoute les latéraux.



Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 798
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 884
Moyenne de points: 14,15

MessagePosté le: Jeu 21 Jan - 13:50 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Cool et c'est qu'elle taille tes écrans ?
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 626
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 549
Moyenne de points: 1,73

MessagePosté le: Jeu 21 Jan - 13:55 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Pour régler l'angle entres tes écran il faut qu'en traçant un cercle depuis tes yeux (au dessus de ton nez) le centre de chacun des écrans intercepte ce cercle.
Ceci permet de jeter un coup d’œil latéral sans que les yeux aient besoins de corriger la distance de vision (focale).


_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Jeu 21 Jan - 15:27 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

Merci Momo pour le conseil, donc si je ne veux pas m'encombrer d'un gabarit je doit mesurer l’écart entre mes yeux et l’écran centrale en position de conduite et la distance doit être la même que celle des deux écrans latéraux (si j'ai bien compris !!!) ?


François : mes écrans sont des 24 pouces.


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 626
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 549
Moyenne de points: 1,73

MessagePosté le: Jeu 21 Jan - 22:44 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

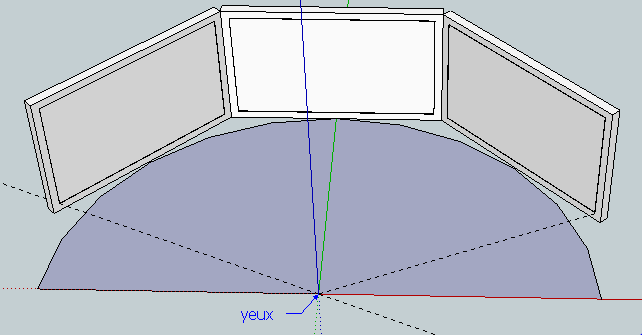

Sur un logiciel de dessin, ou sur papier, tu trace un demi cercle (180°) correspondant à la distance entre tes yeux et l'écran central.
Puis à 90° tu trace la tangente, parallèle au diamètre. La longueur de cette tangente est égale à la largeur de l'écran.
Ensuite trace les deux autres tangentes avec une règle en partant de l'extrémité de l'écran centrale en le faisant tangenter au cercle.
Ensuite avec un rapporteur tu n'as qu'a mesurer l'angle ou si ton tracé est à l'échelle, les mesures...
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Ven 22 Jan - 22:57 (2016)    Sujet du message: Cockpit statique de Tonino16 Répondre en citant

ouai ca claque le cache noir !!!!
_________________
« Dans le doute, pied au plancher. » Colin McRae


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 07:00 (2017)    Sujet du message: Cockpit statique de Tonino16

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les réalisations des membres -> Les cockpits statiques Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
