Projet 2DOF seat-mover de Nickrift
Aller à la page: 1, 2, 3, 4, 5, 6, 7, 8  >

Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations
Sujet précédent :: Sujet suivant
Auteur Message
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Jeu 3 Déc - 14:12 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Salut a tous, allez je me lance moi aussi pour mon premier projet 2DOF
Après avoir lu et relu Les règles fondamentales de la conception d un simulateur, les choses commences à être plus claire pour moi

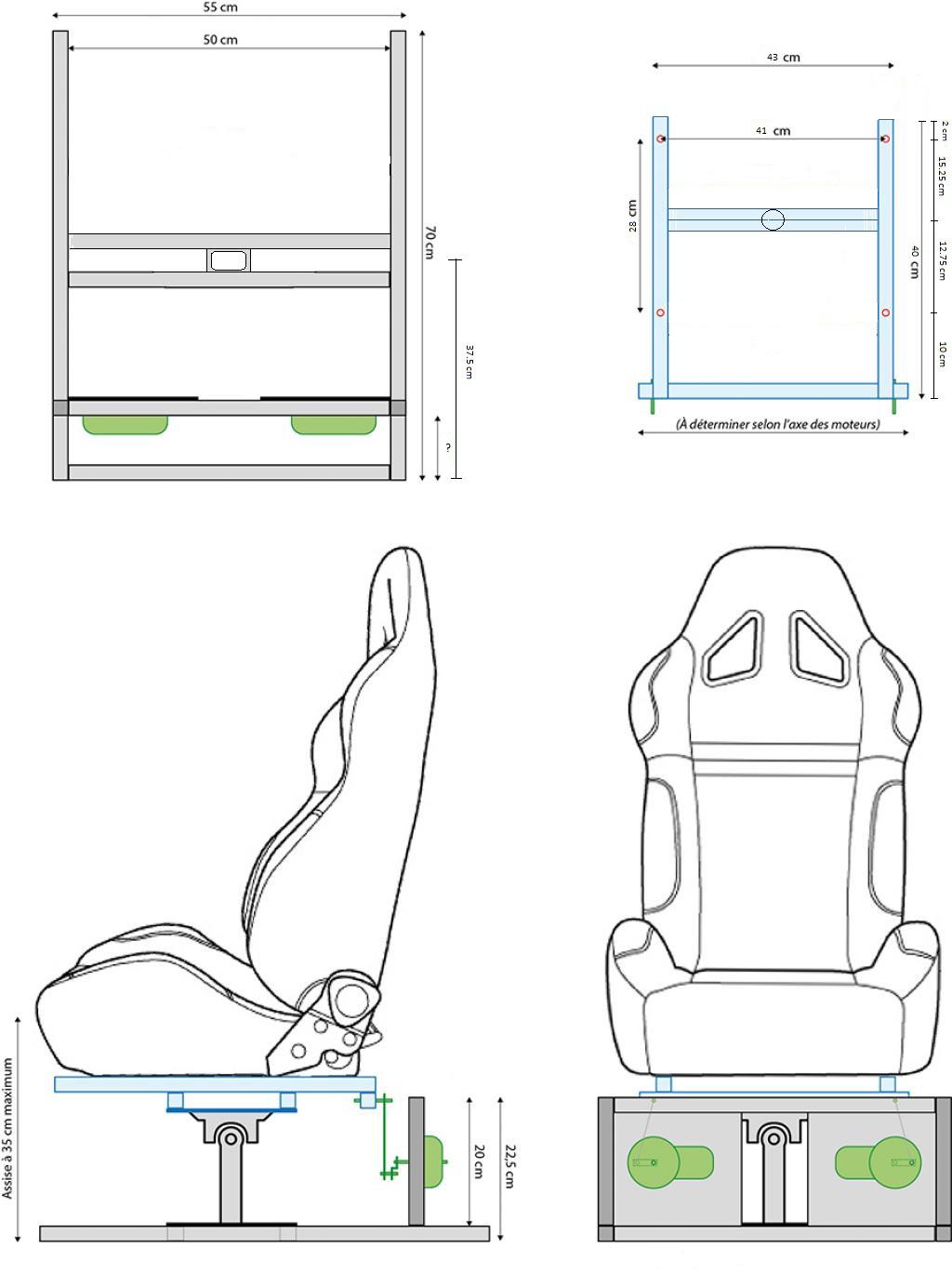

La structure de mon seat mover sera "copié" sur le projet de Leaedman
Ce sera donc une structure métal sur la base du plan édité par Leaedman, en ajustant les cotes par rapport à mon baquet


Et bien sur, les premières interrogations arrivent:
Dans les règles à respecter pour un 2dof, il est dit qu un angle de 15° était le plus adapté pour les calculs, mais c est valable pour les moteurs valeo , ma question est, l angle sera t il le même pour les futur moteurs proposés dans les nouveaux kits? réfléchi


Merci
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Dernière édition par Nickrift le Dim 20 Déc - 21:08 (2015); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Jeu 3 Déc - 14:12 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Jeu 3 Déc - 14:40 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Ces 15° c'est adapté pour tous les seat mover ! En effet si tu dépasses cet angle tu risques de perdre les pédales ou manger un volant
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Jeu 3 Déc - 15:19 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Merci wanegain ca c est du rapide!
Je pense commencer à souder la structure ce weekend wip
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Jeu 3 Déc - 16:42 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Un nouveau projet en cours cool
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Leaedman
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Sep 2014
Messages: 2 309
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Nord-Pas-de-Calais
Département (France): 59- Nord
Ville: Valenciennes
18/11/1976 Masculin
Point(s): 35 923
Moyenne de points: 15,56

MessagePosté le: Jeu 3 Déc - 21:24 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Heyy !! cool  cool
Ca fait plaisir de savoir que mon simu puisse aider et inspirer un nouveau projet Okay   Je vais suivre ça avec plaisir :cool1:
Bonne continuation !
_________________


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Ven 4 Déc - 18:02 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

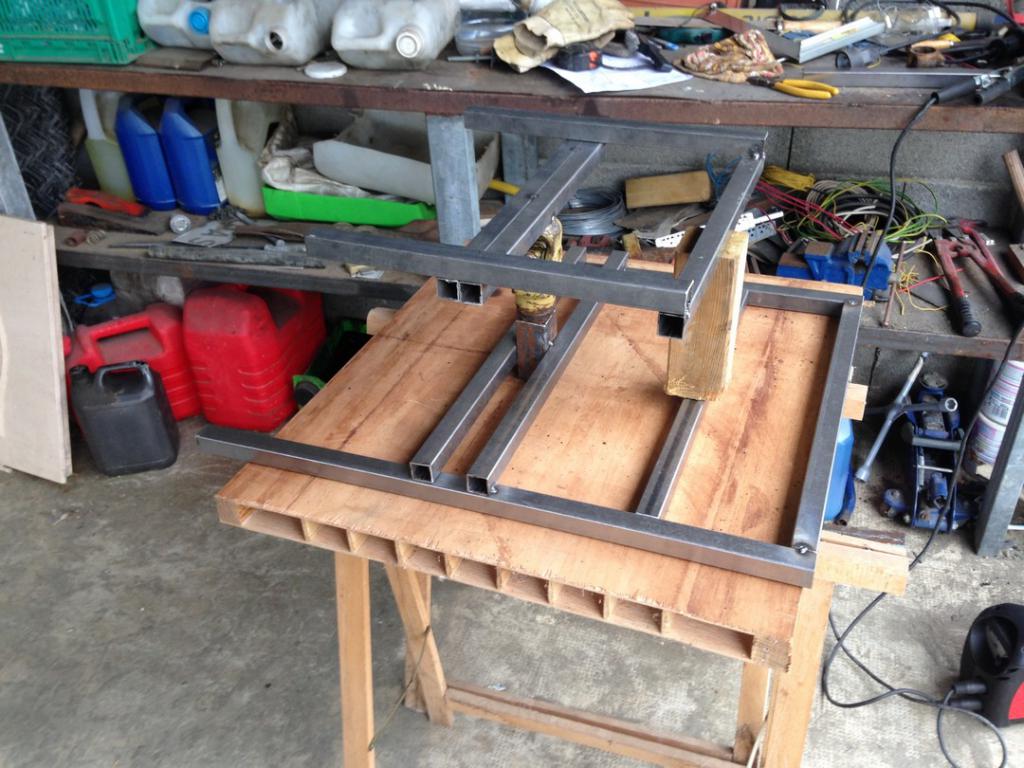

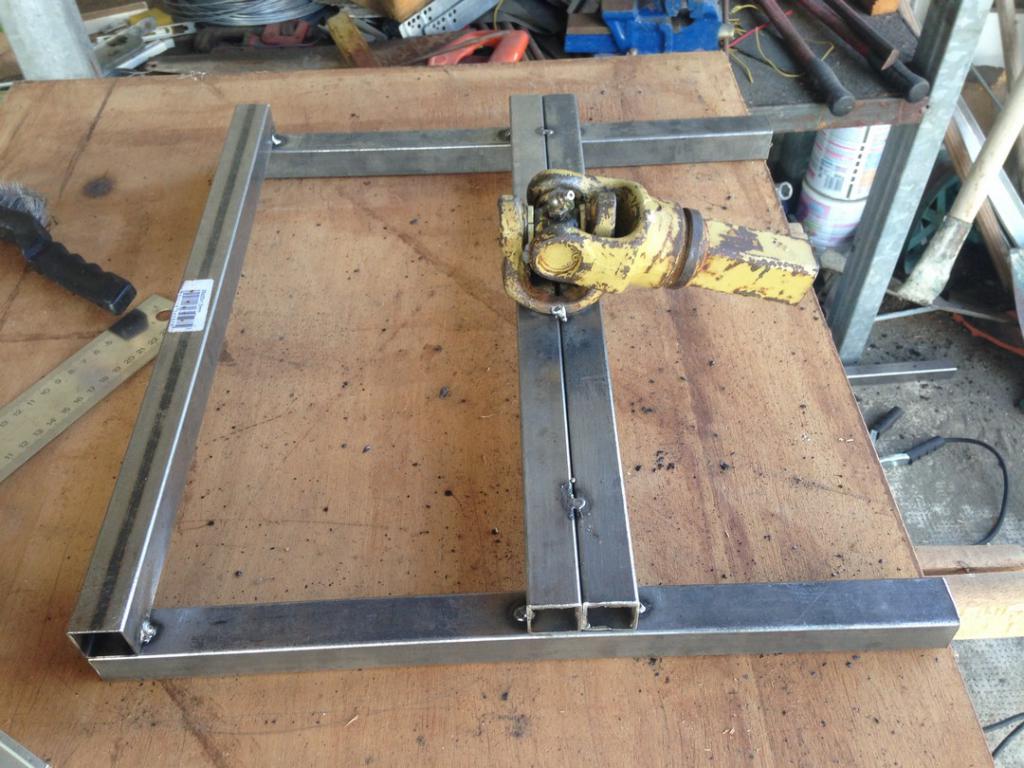

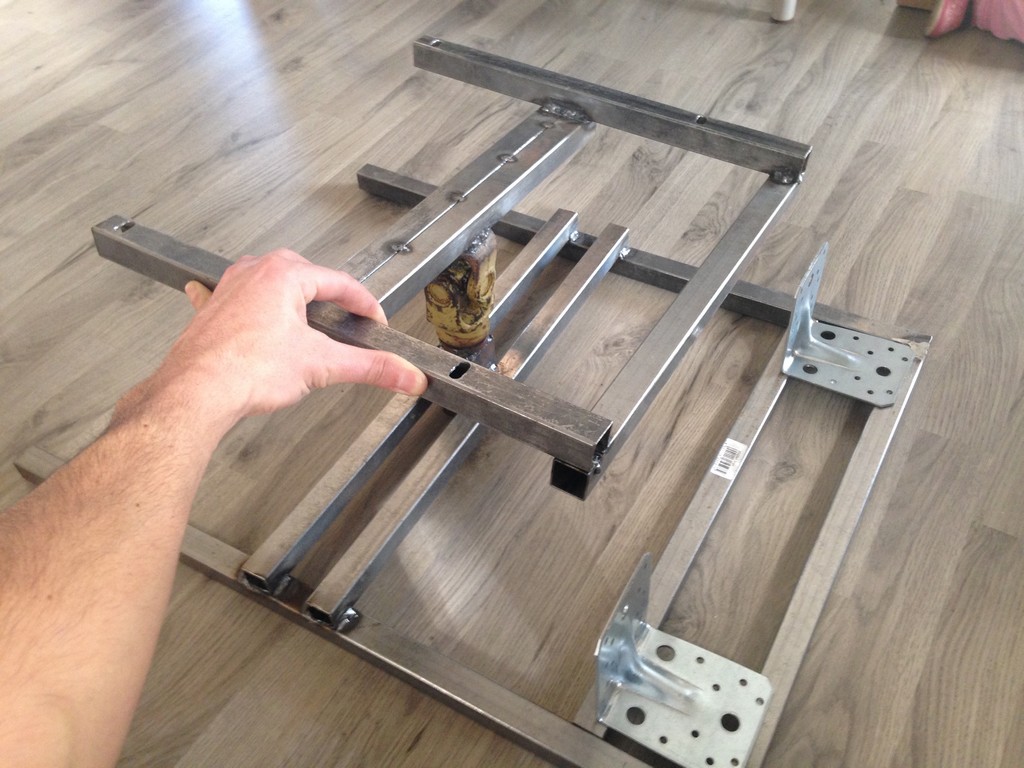

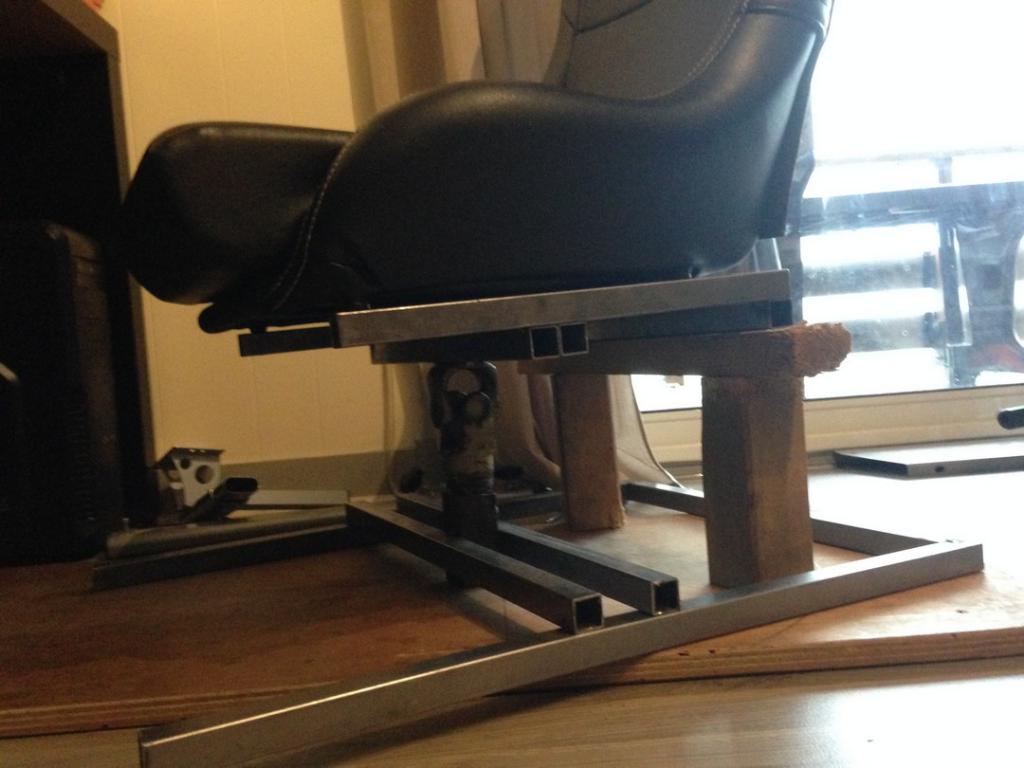

après une journée bien chargée voici a quoi va ressembler ma structure,
pour l' instant je n' est fait que pointer afin de voir s' il y aurai moyen d' apporter des ameliorations

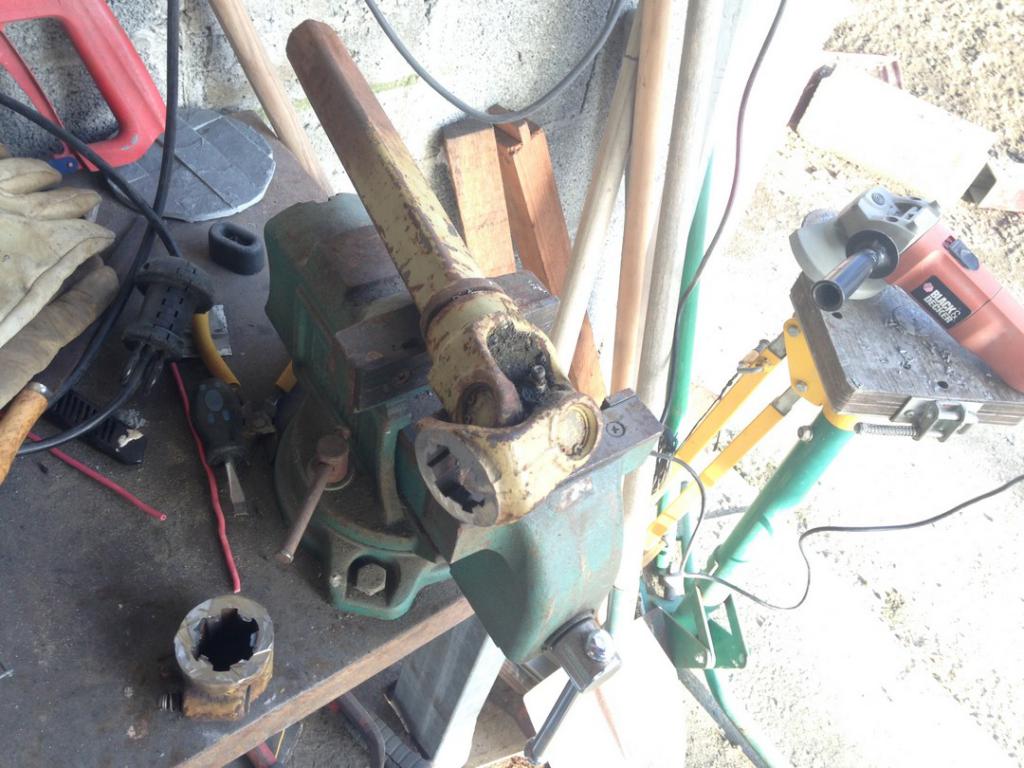

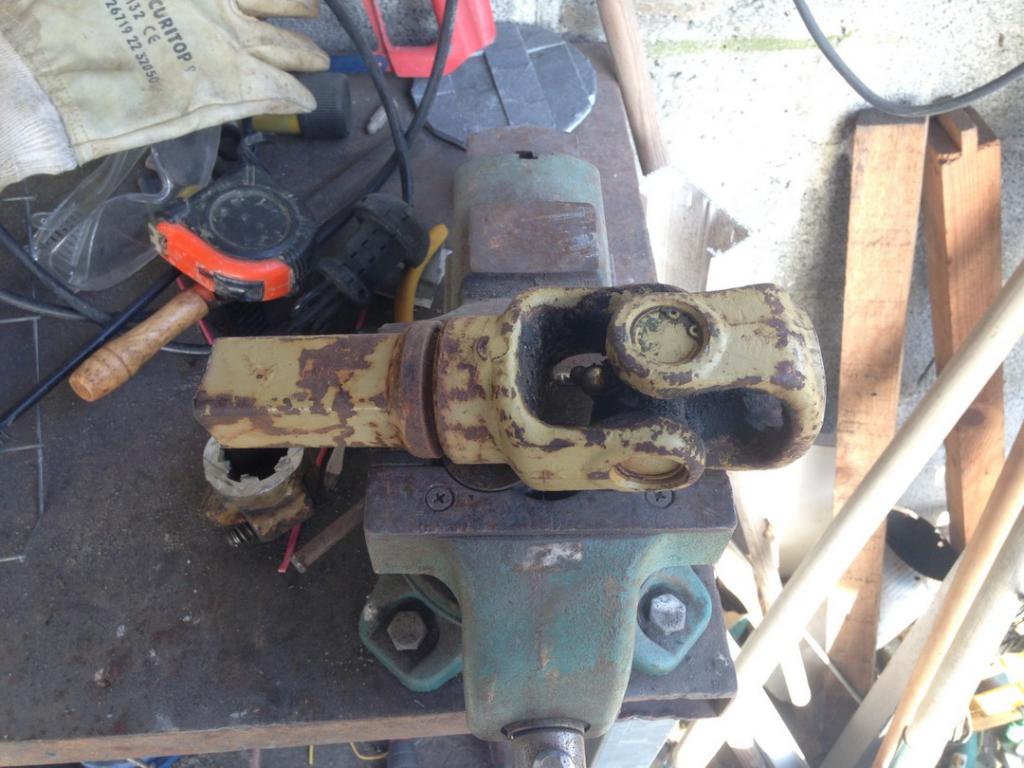

voici quelques photos:














je doit mettre au propre le plan avec toutes les cotes d ici ce soir j espère
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Ven 4 Déc - 19:28 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

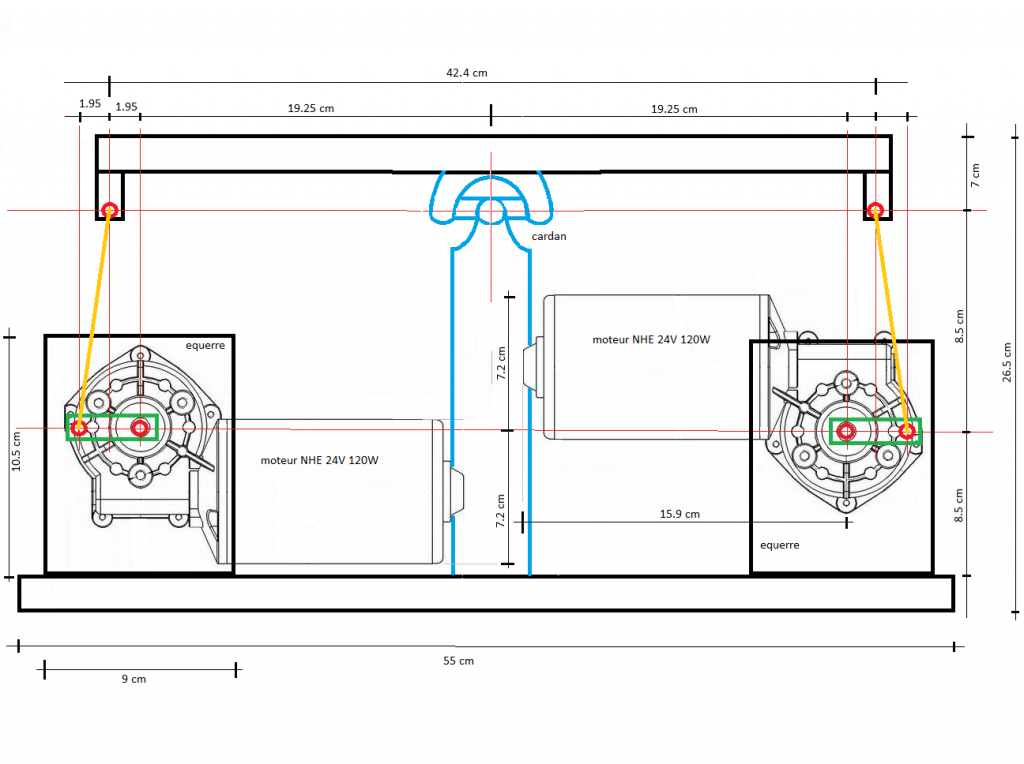

voici le plan:

_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Lgars39
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 02 Aoû 2015
Messages: 228
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Franche-Comté
Département (France): 39- Jura
02/09/1971 Masculin
Point(s): 533
Moyenne de points: 2,34

MessagePosté le: Ven 4 Déc - 20:07 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Okay ça avance ici...courage!

Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

En ligne

Inscrit le: 10 Fév 2014
Messages: 5 234
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 605
Moyenne de points: 13,49

MessagePosté le: Ven 4 Déc - 20:24 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Très propre cool
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 4 Déc - 22:53 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Très bien tout ça !

Tu prévois quoi comme moteurs ? Parce que faut pas trop espérer qu'ils soient dans les sens opposés en général
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Ven 4 Déc - 23:23 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

je prévois deux moteurs d'R5 Alpine turbo mais j ai un soucie pour l évacuation des gaz d'échappement dans le salon réfléchi

non, je comprend pas ce que tu veux dire en fait ... dit moi ce qui te choque
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Ven 4 Déc - 23:28 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Rien ne me choque, c'est juste la manière dont tu as dessiné tes moteurs bien symétriques que je remarque. En réalité les moteurs sont légèrement décalés à cause du réducteur, mais ça ne change pas grand chose au final
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Sam 5 Déc - 10:21 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

tu as raison, je ne l avait pas remarqué quand j ai repris le plan de Leaedman pour le modifier :B
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Dernière édition par Nickrift le Dim 20 Déc - 21:09 (2015); édité 1 fois
Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Sam 5 Déc - 10:28 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Il me semble que tu n'as pas bien intégré ou pas lu les explications données ici
Si tu as quelques soucis d'interprétation n'hésite pas à m'interroger Wink

J'ai dessiné les moteurs à l'aide de Sketchup si ça t'intéresse. Ne disposant que de la version gratuite je ne suis pas en mesure de les fournir dans un autre format.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Sam 5 Déc - 14:08 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Salut momoclic, je vais t expliquer ce que j ai fait pour l instant:
tout d abord l'implantation:
 j'ai defini le centre de gravité, ensuite sur une grande plaque j ai tracé un cercle de diam 300 mm dont le centre est le centre de gravité
j'ai aussi tracé la position de mes 4 vis de fixation du siege et j'ai prolongé ces tracés vers l arriere jusqu a croiser mon cercle
cela m'a permis de déterminer les cotes de la partie haute de la structure
pour ce qui est des calculs,
j'ai donc pris 300mm pour le bras de levier
un angle de 15°
pour le calcul du haut du carré ( entre axes haut des bielles) je me retrouve exactement comme dans l exemple de ton calcul avec 424mm et idem pour tout les autres calculs

mon centre de rotation sera sur le meme plan que mes rotules supérieures de bielles

voila pour l instant, j' attend d' avoir les moteurs pour finir la partie basse de la structure pour savoir ou placer mes équerres qui serviront de support aux moteurs
j' espere avoir été assez clair dans mes explications
il est vrai que mon plan n est pas très précis car la partie fixation des moteurs ne sera pas pareille Non
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Sam 5 Déc - 15:33 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Super, ma remarque était motivé par la position des bielles par rapport aux manivelles. Smile
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Sam 5 Déc - 15:50 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

pour le moment je peux pas faire grand chose de plus, j attend de pouvoir commander un Kit avec les nouveaux moteurs je ne sais pas
Allez les gars!! je vous met la pression un peu, pour nous sortir les Kits avant la fin de l année :B
je commence a regarder le fonctionnement de simtools, y a pas moyen d'avoir les plugins en libre accès
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Sam 5 Déc - 17:02 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Il y a que LFS pour tester ,pour les autres faut le mériter  :B
Les plugin tu les obtient via le site x-simulator en présentant to projet et participant au forum,tu obtiendra des coins qui te permettront d'acheter des plugin de jeux sachant qu'il en faut 250 mini pour un accès au telechargement pendant 1 semaine ou un don de 30 euro pour les avoir tout de suite,sinon il y a aussi des âmes charitable qui t'aideront à les obtenirs Wink
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 758
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 372
Moyenne de points: 5,94

MessagePosté le: Sam 5 Déc - 22:21 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Nickrift a écrit:
pour le moment je peux pas faire grand chose de plus, j attend de pouvoir commander un Kit avec les nouveaux moteurs je ne sais pas
Allez les gars!! je vous met la pression un peu, pour nous sortir les Kits avant la fin de l année :B
je commence a regarder le fonctionnement de simtools, y a pas moyen d'avoir les plugins en libre accès


t'inquiète les moteurs sont en commande, on vient de mettre une vidéo de présentation des moteurs dans le sujet "kit diy, pour créer son propre simulateur"
si tu veux des dimensions particulière je peux t'en donner?
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Lun 7 Déc - 20:55 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

salut willaupuis, je suis preneur pour les dimensions des nouveaux moteurs

sinon je voulais vous faire part de ce que je pense des simulateur dans le futur: pour moi je pense que les simulateurs seront plus simple, plus basique, c est a dire qu avec l arrivée de la VR seules les sensations seront recherchées
car pour moi tout bon simeur se mettra a la VR,
quand je vois vos simulateurs avec des boites a boutons etc..., vraiment chapeau a vous pour vos réalisations, mais a mon avis d'ici quelque temps on ne verra plus tout ca
mon projet sera dans cette vision des choses, il sera simple et efficace yes
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Mar 8 Déc - 11:51 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

La boite à boutons tu ne la remplaceras pas tout de suite... Pour ça il faudrait un tracking précis des doigts et c'est pas encore gagné
Et pour le reste je ne vois pas trop comment tu peux faire sans (shifter, pédales, frein à main )

Pour les simulateurs et la VR, c'est pour l'instant mieux avec un seat mover qu'avec un tout mobile car sur un tout mobile t'es obligé d'embarquer la caméra et avec sa forte précision et les mouvements du simu il y a pas mal de parasites (vibrations, rigidité, etc...).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Mar 15 Déc - 19:31 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

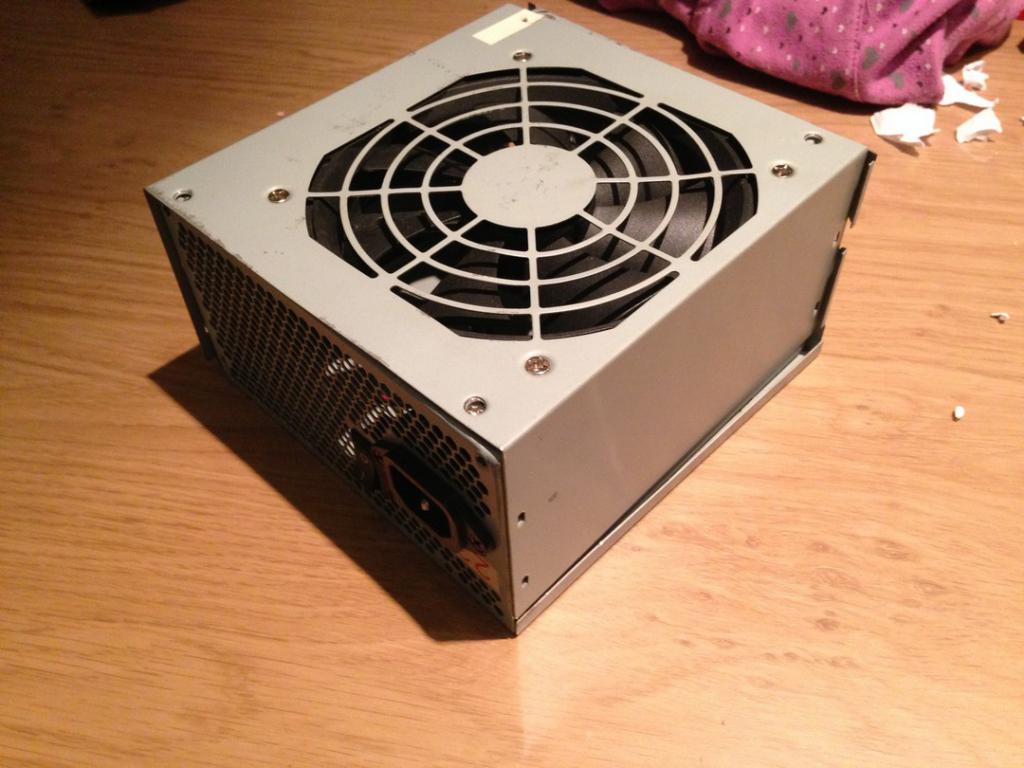

bonsoir a tous, voici quelques photos:
j ai récupéré un boitier d'alim de pc pour y mettre l'arduino uno et la sabertooth mais je vois pas comment il faudra que je branche le ventilo en 12V, puisque on sera en 24V avec les moteurs
c est peut etre tout bète mais là je vois pas...


_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 758
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 16 372
Moyenne de points: 5,94

MessagePosté le: Mar 15 Déc - 21:02 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

très bonne idée la boite d'alimentation et c'est bien ventilé en plus,

par contre attention que les cartes soit isolées de la structure métallique
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Mar 15 Déc - 21:32 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

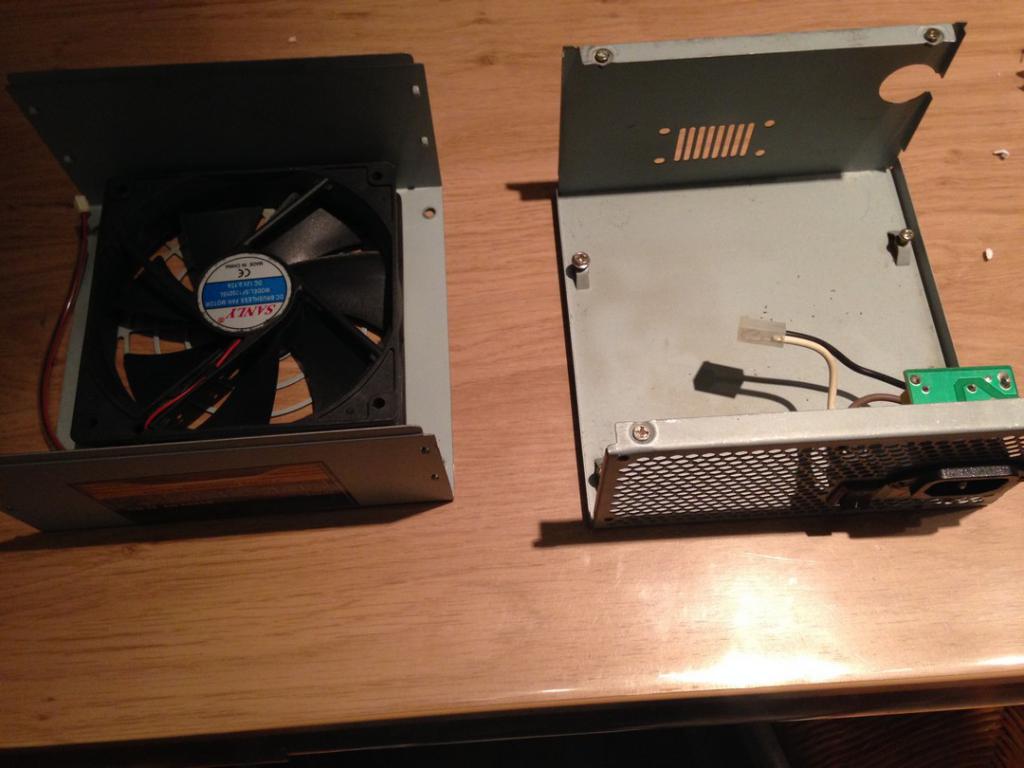

sur la premiere photo on peu remarquer 4 vis qui dépasse de la structure
j'y fixerai une plaque en plastique ou en bois je pense afin d'isoler tous ca Okay
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 831
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 526
Moyenne de points: 10,49

MessagePosté le: Jeu 17 Déc - 12:10 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Pour alimenter le ventilateur il te faut 2 résistances pour faire un pont diviseur... Sinon plus simple (mais moins performant) tu te branches sur le 5V de la Sabertooth (vu comme ça chauffe ça devrait suffire).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Sam 19 Déc - 17:59 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Wanegain a écrit:

La boite à boutons tu ne la remplaceras pas tout de suite... Pour ça il faudrait un tracking précis des doigts et c'est pas encore gagné



le tracking des doigts va arriver plus vite qu on ne crois , a lire sur ETR l' article sur le HTC vive et Noitom Okay
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Dim 20 Déc - 13:08 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

voici un "schéma" de la disposition avec les nouveaux moteurs fait avec paint ( je n ai pas sketchup )
les échelles ne sont pas bien respectées mais ca donne une idées du résultat

_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Dim 20 Déc - 13:23 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

et voici la structure soudée, il reste les équerres a fixer

_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 859
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 982
Moyenne de points: 1,74

MessagePosté le: Dim 20 Déc - 13:35 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

Bravo, vraiment superbe, je vois que tu respectes les recommandations données.
Il manque une cote c'est celle des manivelles.
Avec ces moteurs ayant un couple plus important 50mm serait opportun et ne faire tourner que sur 120° aussi vu qu'ils tournent un petit peu moins vite.
Cette différence de vitesse de rotation devrait être bien compensée par le couple et les 120°.
Tout ceci aura des conséquences sur la cote entre les axes moteurs.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Lun 21 Déc - 11:55 (2015)    Sujet du message: Projet 2DOF seat-mover de Nickrift Répondre en citant

l' entre- axes des manivelles est de 39mm, ce qui fait des manivelles de 7 cm en tout puisque tu dit de rajouter 3cm en tout sur les cotés, c est bien ca?
il vaudrait donc mieu avoir un entre-axes de 50mm si je comprend bien?
on doit me fournir des "batonnés" d alu de 15mm d'ep, et de 7cm x 2cm, si je comprend bien ca n'ira pas alors
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 10:29 (2017)    Sujet du message: Projet 2DOF seat-mover de Nickrift

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5, 6, 7, 8  >
Page 1 sur 8


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
