Frein à main progressif Low Cost


Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Addons
Sujet précédent :: Sujet suivant
Auteur Message
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Mer 23 Déc - 23:16 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Salut,  je voulais vous faire partager le montage de mon Frein à main progressif.


J'ai commandé pour 28€ ce levier :





Et cette chape à 4€ :





Voila pour la partie mécanique.


Après pour gérer la partie Informatique et rendre le FAM progressif j'ai utilisé une manette Playstation Move premièrement parce que c'est ergonomique  et deuxièmement car je ne sais pas du tout comment relier un potentiomètre à un port USB tout en lui attitrant un pilote  réfléchi , prix de la bête 4€ d'occasion.







J'ai passé une tige fileté de 10cm environ, d'un coté vissé à la chape et de l'autre traversant le trou de fixation du maître cylindre. Le tout est retenu par un grosse buté en caoutchouc( au cas ou le FAM me glisse des main en pleine courbe ça amortis bien le choc.) car  j'ai mis un gros ressort de "machine à lavé" . Le levier est réglable sur un amplitude d'une dizaine de centimètres vers l'avant ou l’arrière ainsi que la dureté du ressort .








La jonction entre la tige du ressort et le joystick (légèrement modifié) ce fait par un axe avec une légère rotation.





Pour conclure, la progressivité de FAM fonctionne à merveille j'ai une course de 30 centimètre allant de 3 à 100% de blocage (je laisse une réserve de 3% en début de course au cas ou le joystick ne reviendrai pas complètement, ce n'est jamais arrivé mais par précaution...)








Bon les photos ne font pas rêver mais le résultat finale est superbe ça donne un jolie look au au siège.


Si j'ai oublié quelque info ou si vous voulez plus de photo j'y répondrais sans problème.


A+ Tonino.



Revenir en haut
Publicité






MessagePosté le: Mer 23 Déc - 23:16 (2015)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Jeu 24 Déc - 00:29 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

cool fallait y penser . Okay
_________________
« Dans le doute, pied au plancher. » Colin McRae


Revenir en haut
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Jeu 24 Déc - 00:31 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

elle claque ta photo de profil !!
_________________
« Dans le doute, pied au plancher. » Colin McRae


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Jeu 24 Déc - 01:06 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Merci  Euh .

Revenir en haut
willaupuis
Concepteur
Concepteur

En ligne

Inscrit le: 10 Mai 2013
Messages: 2 550
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 853
Moyenne de points: 6,22

MessagePosté le: Jeu 24 Déc - 13:54 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

super idée le frein à main,, si tu peux ajouter les liens ou tu as acheté le levier et la chape? ça pourrait servir à d'autres
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Jeu 24 Déc - 14:45 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

willaupuis a écrit:
super idée le frein à main,, si tu peux ajouter les liens ou tu as acheté le levier et la chape? ça pourrait servir à d'autres


Clic sur les mots en rouge tu auras le lien direct.


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 30 Déc - 00:12 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Ca c'est vraiment nickel !!

Pour mettre un potentiomètre sur un port usb il faut passer par une carte de commande (démonter une manette, utiliser un Arduino ou une carte Leo Bodnar).

Ca me tente bien moi qui veut refaire mon frein à main !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Icefox
Habitué
Habitué

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 116
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
01/01/1983 Masculin
Point(s): 432
Moyenne de points: 3,72

MessagePosté le: Mer 30 Déc - 00:19 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Jolie montage et +1 pour la photo du profil lol
Sinon quel est l’intérêt d'un frein à mais progressif je comprend pas trop c'est sensé bloquer les roues donc on/off


Revenir en haut
Tonino16
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 29 Oct 2015
Messages: 18
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Lorraine
Département (France): 54- Meurthe-et-Moselle
Ville: Dommartin les Toul
09/06/1987 Masculin Gémeaux (21mai-20juin)
Point(s): 324
Moyenne de points: 18,00

MessagePosté le: Mer 30 Déc - 02:02 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Icefox a écrit:
Jolie montage et +1 pour la photo du profil lol
Sinon quel est l’intérêt d'un frein à mais progressif je comprend pas trop c'est sensé bloquer les roues donc on/off


Je n'ai jamais utilisé de vrai FAM hydraulique donc je ne peut pas te dire si le progressif est plus réel que du on\off. Par contre en jeux au niveau du feeling c'est une pure merveille et c'est surtout deux fois plus efficace, le fait de pouvoir mettre  50% du FAM juste pour placer la voiture ça fait toute la différence pour moi. Je trouve cela beaucoup plus facile à gérer du coup.


Revenir en haut
Icefox
Habitué
Habitué

Hors ligne

Inscrit le: 21 Mar 2015
Messages: 116
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 13- Bouches-du-Rhône
01/01/1983 Masculin
Point(s): 432
Moyenne de points: 3,72

MessagePosté le: Mer 30 Déc - 12:46 (2015)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Ok d'accord je comprends je ne savais pas qu'il avait un réglage progressif dans le jeux.

Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Lun 4 Jan - 12:51 (2016)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Ca dépend des jeux... Tous ne sont pas compatibles Sad
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
FloFlo
Débutant
Débutant

Hors ligne

Inscrit le: 03 Nov 2015
Messages: 3
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: Lyon
17/01/1981 Masculin Capricorne (22déc-19jan)
Point(s): 12
Moyenne de points: 4,00

MessagePosté le: Mer 13 Jan - 16:08 (2016)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Bonjour à tous,


Dans le même registre low-cost j'ai bidouillé un frein à main progressif sur une base de manette en utilisant un des joysticks analogiques. J'ai sacrifié quelques Lego technique pour la bonne cause (ma femme me prend définitivement pour un enfant...)







Mais pour optimiser l'ensemble j'ai voulu gagner en compacité et profiter des boutons en faisant une boite à bouton.

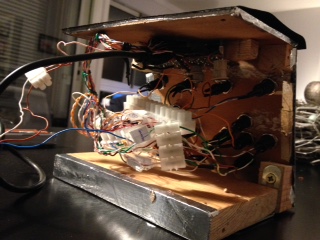

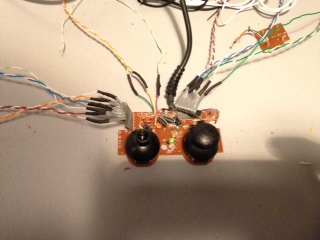

J'ai désossé la manette et soudé des fils pour déporter les boutons à ma boite à boutons :

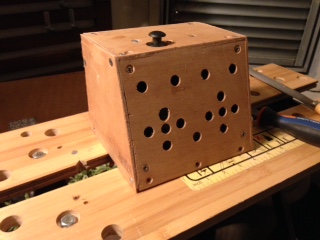

Ensuite j'ai bricolé ma boite à partir de matériaux de recup' et j'ai juste acheté les 15 boutons pour une trentaine d'euros. Le film autocollant est un recup' mais ça doit valoir 12 ou 13 euros à LeroyMerlinPinpin














J'ai utilisé le deuxième joystick (sur le dessus de la boite) pour régler la vue de manière progressive

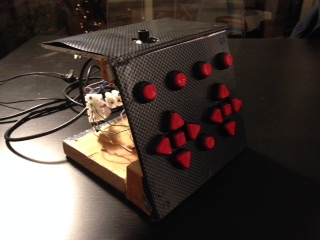

La boite  boutons se branche en USB et est reconnue comme une manette et je connecte le frein à main avec un Jack de vieille oreillette.


Restera quelques finitions ...
_________________
i5 4690k - 8Go RAM - GTX 970 - Thrustmaster T300 RS - TH8A


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 287
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 297
Moyenne de points: 10,73

MessagePosté le: Mer 13 Jan - 21:58 (2016)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Des qu'il y a des legos je suis fan !

Mon premier frein à main était aussi issu d'une vieille manette mais sans analogiques dessus...

Bon travail !
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
nico.gusti
Organisateurs
Organisateurs

Hors ligne

Inscrit le: 23 Nov 2013
Messages: 5 069
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Provence-Alpes-Côte d'Azur
Département (France): 06- Alpes-Maritimes
Ville: Nice
23/01/1984 Masculin
Point(s): 175 215
Moyenne de points: 34,57

MessagePosté le: Dim 17 Jan - 19:13 (2016)    Sujet du message: Frein à main progressif Low Cost Répondre en citant

Okay
_________________
« Dans le doute, pied au plancher. » Colin McRae
