Projet 2DOF de Mojojo71
Aller à la page: 1, 2, 3, 4  >

Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations
Sujet précédent :: Sujet suivant
Auteur Message
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Dim 3 Jan - 17:35 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Bonjour a tous,

Après plus d'un an de réflexion, je vais enfin me lancer dans la construction de mon simulateur.

Je joue principalement sur Project CARS, et de temps en temps sur Assetto Corsa. J'ai un volant Thrusmaster T300 GTE avec le pédalier T3PA-PRO et le shifter TH8A.

Pour commencer je voudrais partir sur un 2dof de type Frex, comme sur le tuto de Wanegain. Une fois les bases maitrisées je pense m'en faire un autre plus personnalisé et surement avec plus de degrés de liberté.

Je n'ai aucune pièces mais j'ai pas mal d’outils à ma disposition, c'est pour cela que je pense prendre le kit pour le simulateur 2dof avec cardan.

J'ai fait des plans 3D sur Solidworks pour voir a quoi le simulateur aller ressembler et essayer plusieurs couleurs pour la peinture.

J'ai modifié un peu l’arrière du simulateur car je le trouve plus esthétique comme cela, j’espère que ça ne gênera pas pour la fabrication et l'utilisation.




Je pensais aussi mettre tout l’électronique a part, dans un espèce de petit caisson en bois ventilé.

Merci à vous d'avance pour votre aide et vos conseils. Merci aussi au chat pour m'avoir fait découvrir ZedTV (pour la F1).


Revenir en haut
Publicité






MessagePosté le: Dim 3 Jan - 17:35 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 862
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 985
Moyenne de points: 1,74

MessagePosté le: Lun 4 Jan - 01:41 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Super et prometteur tout ça, maintenant au boulot et bon courage Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Lun 4 Jan - 14:23 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Bon projet ça !

La base ne devrait pas poser de problème comme ça, et effectivement tu pourrais même cacher l'électronique dans le caisson si tu le ventiles (au moins des trous d'aération).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 243
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 713
Moyenne de points: 13,49

MessagePosté le: Lun 4 Jan - 20:58 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

très beau projet  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Lun 4 Jan - 21:40 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Il est conseillé de le faire en 2 pc comme j'ai compris ? car j'ai un pc qui traine en pièce, J'ai soit un core 2duo (je sais plus le modèle mais de mémoire il tourne à 2.3ghz) ou un AMD Atlhon 64 x2 6000+ et avec 4 go de ram.
Est ce que cela suffit ?

Donc, je pensais faire un boitier comme celui la pour mettre le pc en pièce (car pas de boitier) et l'alimentation + les cartes électroniques.

Écran dessus et clavier sur le tiroir en rouge.


Puis je pensais raccorder le boitier au simulateur via 2 câbles, un 4 pôles de type harting pour la puissance moteur et un autre de type M12 5 pole blindé pour les potentiomètres (comme celui la et celui ci).

Prise Harting 4 pole (10A) (est ce suffisant ?)

Les connecteurs, je pensais les mettre sur la petite planche à l’arrière du simulateur.





Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 243
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 713
Moyenne de points: 13,49

MessagePosté le: Lun 4 Jan - 22:26 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

les deux PC ce n'est plus utile depuis qu'on utilise simtools
c'étais juste pour x-sim que nous n’utilisons plus car a l'abandon
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Lun 4 Jan - 22:40 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Ah ok, Donc je vais mettre l’électronique dans le petit caisson comme le pensé Wanegain que je ventilerais avec un ventilateur 230v (c'est peut être le mieux).

Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 243
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 713
Moyenne de points: 13,49

MessagePosté le: Lun 4 Jan - 22:54 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

tu peux même utiliser des 24v vue que c'est ce que sort ton alim et ça te coûtera moins cher si tu na pas déjà de 230v
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mar 5 Jan - 01:09 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Surtout ça fera moins de bruit... Moi j'utilise un ventilateur de processeur que j'alimente avec le 5v de la Sabertooth.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Mer 6 Jan - 00:36 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

J'ai fait une simulation pour voir si tout rentré dans le petit caisson est c'est vraiment juste, les cartes et l'alim se touche, c'est vraiment pas top je trouve.


J'ai essayé de faire cette solution avec deux ventilateur de 120mm (de boîtier de pc) de chaque coté, il y a de l'espace entre les cartes.







Je pense les alimenter en 5v avec la sabertooth comme toi Wanegain.



Est ce que le caisson que j'ai rajouté est trop grand ou trop haut ? (est ce qu'il gênera)



J'ai vue aussi que sur un post et sur le tutoriel pour la solution alternative (celle que j'ai choisit)  tu mettait les trois planches sous le cardans à 20cm de haut et dans la solution normale elles sont à 25cm de haut c'est quoi le mieux ?


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mer 6 Jan - 13:05 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Le mieux c'est le plus bas possible.

Pour le caisson ça ne devrait pas trop gêner car tu n'es pas censé avoir des gros débattements avec un seat mover sinon tu ne toucheras plus les pédales ou alors tu te casseras les dents sur le volant :

Ca m'étonne que tu n'arrives pas à tout placer dans le caisson réfléchi
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Sam 9 Jan - 19:19 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

ok, en faite dans le caisson arrière j'ai le tasseau sous le cardan, je me suis dit ça pourrais que renforcer. Et c'est surtout l'alimentation 24v qui prend de la place (j'ai pris les dimensions sur le lien pour le kit).

Mardi je vous commande le kit.

Je suis allez à Leroy merlin pour le bois et il en on plus cependant il en reçoivent le 20 janvier...  et leur concurrent en ont pas (brico dépôt).  Par contre j'ai une scierie a coté de chez moi je vais les appeler pour savoir si il en aurais pas.


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Lun 11 Jan - 11:58 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Il n'y a pas un monsieur Bricolage ou Castorama ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Mar 12 Jan - 20:59 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Commande passée pour le kit Smile non il n'y a pas de Castorama vers chez moi et chez Mr bricolage , n'en vendent plus. La scierie n' en n’a pas non plus.  Je vais devoir attendre le 20 janvier à Leroy Merlin...

Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mer 13 Jan - 17:02 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Arf Sad Plus qu'à patienter...

C'est bizarre quand même de ne pas trouver des panneaux de bois, alors qu'ici à Bruxelles, en ville où les gens n'ont pas la place de bricoler chez eux il y en a dans tous les magasins de bricolage même les plus petits je ne sais pas
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Mer 13 Jan - 21:10 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Oui c'est vrai c'est bizarre, le pire c'est qu'il ont plein de panneaux mais pas en MDF, il ont du contreplaquer, du lamécollé, de l'aglo, mais pas de mdf...

Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mer 13 Jan - 22:07 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Bah t'es pas obligé de prendre du mdf. Prends le plus solide de tous (je ne sais pas lequel c'est)
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 5 243
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 70 713
Moyenne de points: 13,49

MessagePosté le: Mer 13 Jan - 22:58 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

prend du contreplaquer mais ça coûte plus cher mais c'est aussi plus résistant  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 862
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 985
Moyenne de points: 1,74

MessagePosté le: Mer 13 Jan - 23:45 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Oui le contreplaqué c'est ce qui est le plus robuste.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Cheg
Habitué
Habitué

Hors ligne

Inscrit le: 28 Fév 2015
Messages: 215
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 58- Nièvre
27/12/1948 Masculin Capricorne (22déc-19jan)
Point(s): 323
Moyenne de points: 1,50

MessagePosté le: Mer 13 Jan - 23:48 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

le multiplis en 2.5

Revenir en haut
Ismael
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 26 Avr 2013
Messages: 2 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
07/08/1991 Masculin
Point(s): 46 551
Moyenne de points: 19,63

MessagePosté le: Jeu 14 Jan - 02:31 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

salut , on est pratiquement voisin je suis du creusot :-)
_________________
CPU i7 4790k/CM asus maximus formula 6 de republique of gamer /CG ASUS GTX 970 4GO/ HDD 500 /WATERCOOLING PERSO/BOITER AEROCCOL XPREDATOR ORANGE EDITION CARTE SON SUPREME FX X-FI/TRIPLE ECRAN ASUS 27* 1MS LED/LOGITECH G27.
au pays des aveugles,les borgnes sont rois


Revenir en haut
Skype
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Jeu 14 Jan - 19:06 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Je vais attendre pour le MDF, je suis pas à un jour prés, ah c'est cool ça ismael, J'avais pas vu tu venais du Creusot c'est vrai c'est pas loin

Pour Trouver le centre de graviter du siège, avec le tube, faut être dans le siège ou le siège doit être vide ?

"Placer le cardan au bon endroit :
Pour bien équilibrer le poids, il faut déterminer le point d'équilibre de ton siège une fois que tu es assis dedans. Pour faire ceci, on positionne le siège sur une barre ronde et on recherche la position de la barre pour que  le tout soit en équilibre. On fait des marquages sur le support pour ensuite bien positionner le tout sur la platine qui reçois le siège."


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 862
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 985
Moyenne de points: 1,74

MessagePosté le: Jeu 14 Jan - 20:01 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Il faut trouver le centre de gravité de l'ensemble de ce qui va bouger, à moins que tu veuilles regarder le simu s'agiter tout seul, je te conseil de t'installer dans le baquet Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Cheg
Habitué
Habitué

Hors ligne

Inscrit le: 28 Fév 2015
Messages: 215
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Bourgogne
Département (France): 58- Nièvre
27/12/1948 Masculin Capricorne (22déc-19jan)
Point(s): 323
Moyenne de points: 1,50

MessagePosté le: Jeu 14 Jan - 20:54 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

En effet le creusot.......corbigny   c'est pas  loin......

Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Jeu 14 Jan - 22:01 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Ok Momoclic demain je vais essayer de le trouver le plus précisément possible.

oui Cheg aussi^^ 1 heure de route c'est rien.


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Jeu 21 Jan - 14:20 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Je suis aller cherché mes panneaux hier, j'ai commencer la construction du chassis, Je pense recevoir mon kit demain.


Voici une petite photo de l'avancer de mon projet.


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Jeu 21 Jan - 16:23 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

N'oublie pas de renforcer le dessous de la plaque au sol avec des tasseaux sur tout le long du contour (et même une traverse serait la bienvenue).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Dim 24 Jan - 15:13 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Oui c'est ce que je pensai faire, déjà juste pour pas que mes têtes de vis touche le sol

Donc pendant ces 4 jours j'ai un peu bossé sur mon simulateur voici quelques photos de l'avancement :




Par contre pour les équerres j'ai pas été très précis sur mes trous j'ai du les faire plus gros. Est ce que ça gêne ?




Pour les moteur les anciens (smolka) l’arbre de sortie était conique mais ceux ci sont droit et claveté, j'ai réfléchit un moment comment faire pour bloquer la came dessus, et j'ai trouvé cette solution qu'en pensez vous ?



Je souderai la came au galet comme ça la came sera bloqué sur l’arbre.

comment faites vous pour bloquer la came sur l'axe  ?

Sinon comme j'ai compris pour placer les support des bielles et les moteurs, il faudrait que je suive scrupuleusement les cote donné sur le topic règles de bases
comme ceci : http://img.xooimage.com/files110/0/d/a/implantation_cinematique-4a34ea7.png


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 862
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 985
Moyenne de points: 1,74

MessagePosté le: Dim 24 Jan - 16:51 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

Ce qui risque de poser problème, surtout avec les nouveaux moteurs NHE, c'est la rigidité des équerres qui sont très fortement sollicitées ?
Une des solutions c'est de les doubler ou de les renforcer.

J'ai proposé une solution pour la manivelle et Nickrift l'a réalisée :

http://pcshm-simulateurs-homemade.clicforum.com/p41406.htm

La description de la fabrication débute ici :

http://pcshm-simulateurs-homemade.clicforum.com/p40288.htm
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
mojojo71
Habitué
Habitué

Hors ligne

Inscrit le: 05 Mar 2015
Messages: 55
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Bourgogne
Département (France): 71- Saône-et-Loire
Ville: Macon
26/08/1993 Masculin Vierge (24aoû-22sep)
Point(s): 163
Moyenne de points: 2,96

MessagePosté le: Lun 25 Jan - 12:50 (2016)    Sujet du message: Projet 2DOF de Mojojo71 Répondre en citant

ok je vais essayer de la réaliser cette après midi, et je vais allez acheter aussi 2 autre équerre pour les doublées.

Hier, j'ai mis des tasseaux dessous comme me le conseillé Wanegain avec deux traverses qui passe prés du support du cardan pour renforcer le tout.


J'ai aussi fixé mes rotules supérieures, je suis plus ou moins à 424mm-425mm d'entre-axes.



Momoclic tu dis dans les liens que tu ma donné :

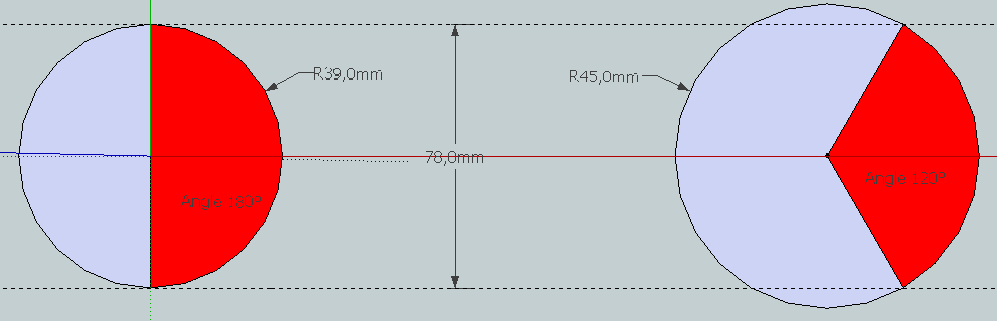

Maintenant avec 120° :

Pour obtenir une même course de la bielle en parcourant 120° au lieu des 180° précédents il faut allonger la manivelle.
Pour tenir compte de cet angle de 60° il suffit de diviser notre calcul précédent par le sinus de 60° soit 0,866



Dans notre exemple et dans les deux cas la course sera de 78mm, soit 15° pour un cercle d'implantation de 300mm de rayon.

- Calcul de l'entre-axes du bras de manivelle :

300 mm x sin(7,5) = 300 x 0,13 / 0,866 = 45 mm

- Calcul du coté du carré inscrit dans le cercle (entre-axes haut des bielles) :

300 mm x 2 x sin(45) = 300 x 1,414 = 424 mm

- Calcul de l'entre-axes des sorties des deux réducteurs :

424 - 45 = 379 mm

======================================================

Pour ce premier calcul je n'ai pas pris en compte l'augmentation du couple autorisé par les nouveaux moteurs...
Donc à suivre... et la mise à jour des "Règles de bases"


Et après tu dit faut faire un entre-axes pour la manivelle de 50mm mais est ce que ça change les autres cotes ? (celle des arbres réducteurs, des rotules supérieures)


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 17:16 (2017)    Sujet du message: Projet 2DOF de Mojojo71

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4  >
Page 1 sur 4


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
