Etude et réalisation d'un simulateur 3 DOF DIY


Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations
Sujet précédent :: Sujet suivant
Auteur Message
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Jeu 14 Jan - 22:18 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Bonjour à tous,


Voici l’étude de mon étude mécanique du 3 DOF.


Pour la partie cinématique de l’ensemble, voici les élément que je vais utiliser


C’est-à-dire :
==> Réducteur renvoi d’angle 1/50 ou 1/60 (à voir selon la masse final de la plateforme)
==> Motorisation brushless 1000W (3.2Nm / 3000 tr/min)
==> Double came avec des positions à 100mm / 80mm / 60mm pour affiner les réglages


Pour rigidifier l’ensemble, j’ai prévu de fixer tous les moteurs  sur les profiles rectangulaire en Y de 150 mm x 50 mm et de les lier avec un carter en tôle et un couvercle sur le dessus.
L'axe de rotation des réducteurs est inscrit dans un diamètre de 800mm


Pour la partie plateforme, j’ai opté pour un châssis mécano soudé avec plancher en bois. (Poids de l’ensemble environ 200Kg avec 80 Kg de pilote.


==> Volant G29
==> Siège à définir
==> 3 écrans à définir (j’ai arbitrairement mis 45° sans trop savoir, connaissez-vous l’angle idéal pour 3 écrans ?)


Par contre pour la gestion de l'ensemble je ne sais toujours pas quoi utiliser!!! (Carte de puissance et carte interface à définir) :bad:






Voila le centre de gravité de la plateforme, il est 50mm trop en avant pour l'instant.




Revenir en haut
Publicité






MessagePosté le: Jeu 14 Jan - 22:18 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
Nickrift
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 184
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Midi-Pyrénées
Département (France): 31- Haute-Garonne
09/10/1978 Masculin
Point(s): 688
Moyenne de points: 3,74

MessagePosté le: Jeu 14 Jan - 22:38 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

salut

une solution pour reculer le centre de gravité: supprime tes écrans et prend un casque VR réfléchi
_________________
T'occupe pas de la marque du vélo, PEDALE !!!


Revenir en haut
stephaned61
Administrateur
Administrateur

Hors ligne

Inscrit le: 15 Déc 2010
Messages: 2 694
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Basse-Normandie
Département (France): 61- Orne
Ville: Argentan
26/12/1971 Masculin Capricorne (22déc-19jan)
Point(s): 105 047
Moyenne de points: 38,99

MessagePosté le: Ven 15 Jan - 00:01 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Très beau projet. Personnellement, je ne suis pas pour le tout mobile mais je respecte le choix.


En sortie du réducteur, de combien de tr/min disposes tu et surtout combien de couple?
_________________


Revenir en haut
Visiter le site web du posteur
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 812
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 111
Moyenne de points: 10,47

MessagePosté le: Ven 15 Jan - 14:45 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Le projet est déjà bien avancé ! (je suis le fil sur RFR Razz)

La conception est vraiment pas mal et va se rapprocher de ce qu'il sera possible de faire avec les moteurs 350W que l'on va proposer dans les kits Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
caz
Habitué
Habitué

Hors ligne

Inscrit le: 19 Nov 2015
Messages: 64
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 74- Haute-Savoie
Ville: Beaumont
03/06/1988 Masculin
Point(s): 73
Moyenne de points: 1,14

MessagePosté le: Ven 15 Jan - 18:31 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Ce projet me fait beaucoup penser à celui de RichardCreation. Bon projet en tout cas
_________________
Caz


Revenir en haut
Visiter le site web du posteur
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Ven 15 Jan - 21:56 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

caz a écrit:
Ce projet me fait beaucoup penser à celui de RichardCreation. Bon projet en tout cas




Effectivement la géométrie est la même que le simulateur 3DOF de RichardCreation.


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Ven 15 Jan - 22:04 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

stephaned61 a écrit:
Très beau projet. Personnellement, je ne suis pas pour le tout mobile mais je respecte le choix.


En sortie du réducteur, de combien de tr/min disposes tu et surtout combien de couple?


Salut Stephaned61,


Voici les caractéristiques du simulateur, je dois encore les affiner un peu.


Longeur de came0,1m
Couple sortie réducteur134,4Nm
Vitesse sortie réducteur50tr / min
Force en bout de came134,4Kgf
Vitesse de came sur  ½ tour0,6Seconde /½tour


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Mar 26 Jan - 12:03 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Il semble que tu n'ai pas pris en compte le bon positionnement de la bielle en U par rapport à la manivelle pour assurer la symétrie des mouvements ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 14:03 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

momoclic a écrit:
Il semble que tu n'ai pas pris en compte le bon positionnement de la bielle en U par rapport à la manivelle pour assurer la symétrie des mouvements ?


Salut Momoclic,


Les bielles en U sont parfaitement verticales quand la came est en en position haute et en position basse.


La position des bielles sur les photos est la résultante en position horizontale des cames.


Est ce que tu penses qu'il y a une erreur?


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Dim 31 Jan - 14:34 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Regarde un peu le début de mon étude en cours, et on discutera ensuite si tu veux Smile

http://pcshm-simulateurs-homemade.clicforum.com/p42242.htm

Quel angle de rotation des manivelles as-tu retenu, 180° ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Leaedman
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Sep 2014
Messages: 2 309
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Nord-Pas-de-Calais
Département (France): 59- Nord
Ville: Valenciennes
18/11/1976 Masculin
Point(s): 35 923
Moyenne de points: 15,56

MessagePosté le: Dim 31 Jan - 14:40 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

super projet !!!  wip

Hâte de suivre les étapes de fabrication Okay
_________________


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 14:53 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

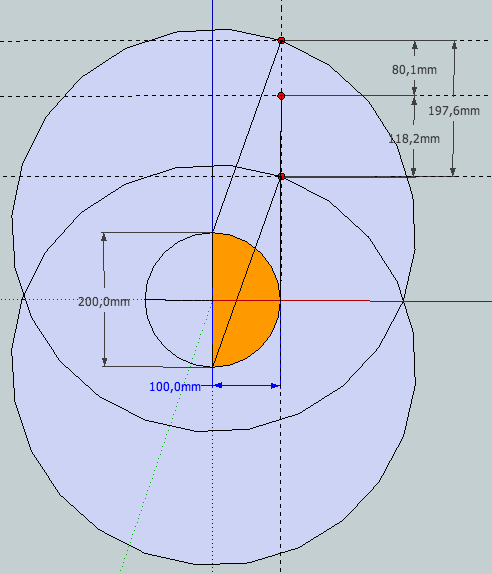

Ci dessous les angles d'inclinaison pour mieux comprendre

Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Dim 31 Jan - 15:04 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Oui, je sais mais nos approches des problèmes me semble différentes. idée

Et je t'invite à méditer sur ce tableau Wink

http://img.xooimage.com/files110/2/0/e/comparatif-motorisations-4e3d9c1.png
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 18:43 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

momoclic a écrit:

On voit clairement l'influence de la plage d'utilisation et de la longueur des cames sur les accélérations.


Je voulais, à travers ce tableau, mettre en évidence l’intérêt de ne travailler que sur 120°.
Au delà; il faut beaucoup de temps pour ce déplacer très peu. donc les mouvements retransmis n'ont que très peu de chance d'être ressentis.
Avec les moteurs de350w nous avec une réserve de puissance intéressante.
En 3DOF et avec des manivelles de 100mm utilisé sur 120° la charge totale maxi atteint plus de 135kg et avec les 70mm nous atteignons 195kg.
Bien sur ces valeurs ne tiennent pas compte de la dynamique, mais nous éclairent.


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 20:02 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Momoclic


Je comprend pas, je vois ta réponse  mais avec le nom Playsimulator, j'y comprend rienc'est bizarre!!!


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Dim 31 Jan - 20:51 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

L'autre chose sur laquelle je voulais attirer ton attention :



Comment comptes-tu gérer la dissymétrie du mouvement du haut de bielle (le point rouge) ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 21:59 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Tu as raison pour avoir une symétrie des mouvements, il faudrait que les cames soient dans cette position. (Vue de droite)


Normalement il n'y a pas d'impact sur les vitesses puisque c'est un mouvement sinusoïdale, donc il est préférable de partir sur la vue de droite. Bien vue cool


Cames dans la position actuelle                                                      Cames avec symétrie des mouvements




Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Dim 31 Jan - 22:34 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Le maneton de la bielle à effectivement un mouvement sinusoïdale.
Ce n'est pas le cas du sommet de la bielle.
Ton second schémas est une solution.
Il existe une autre solution qui ne te fera rien changer dans ta conception : utiliser des rotations de manivelles sur 120°, si la charge n'est pas excessive et en plus tu auras un simu plus réactif. Bien sûr au prix d'une course diminuée, mais symétrique par rapport à l'horizontal de la manivelle.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Playsimulator
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 21 Oct 2015
Messages: 10
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 07- Ardèche
08/11/1980 Masculin
Point(s): 118
Moyenne de points: 11,80

MessagePosté le: Dim 31 Jan - 22:47 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Je pense pense que vais modifier la conception pour que le déplacement soit symétrique avec une plage de 180°.


Le cercle d’implantation était de 800mm pour les moteurs et la plateforme. Il suffit que je réduise celui de la plateforme à 700mm.


Revenir en haut
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 853
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 976
Moyenne de points: 1,74

MessagePosté le: Lun 1 Fév - 00:06 (2016)    Sujet du message: Etude et réalisation d'un simulateur 3 DOF DIY Répondre en citant

Oui exactement ça, mais perso je réduirait les rotations à 120°, pour la simu auto les réactions doivent être plus vives que pour les avions.
Pour l'amplitude de mouvement vertical je pense que c'est le contraire ?
En passant de 180° à 120° tu as 14% de couse en moins et tu gagne 33% du temps, donc de la réactivité en plus.

Maintenant la balle est dans ton camp Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
