Salut à tous !

Avec les nouveaux moteurs 350W j'avais demandé à momoclic de faire une étude de mise en place d'un simulateur 3 DOF (pitch/roll/heave).

Mon idée à la base, c'est de partir sur un 3 DOF tout mobile sur lequel je viens poser mon actuel (ou modifié) 2 DOF seat mover pour les effets surge/sway et plus tard j'aimerai ajouter l'effet lacet à l'ensemble (d'où le 3 + 2 +1). Pour moi c'est le simu presque parfait ! Le parfait étant un moteur par effet, du 360° en yaw (les autres 360° ne seraient utiles que pour les jeux d'avion et ça ne m'intéresse pas forcément) et bien évidemment un W-Seat à la place de mon seat mover.

Je vais me concentrer pour l'instant sur la partie 3 DOF qui sera la base. J'ai donc suivi simplement le guide de momoclic, ce qui me semble être la meilleure chose à faire

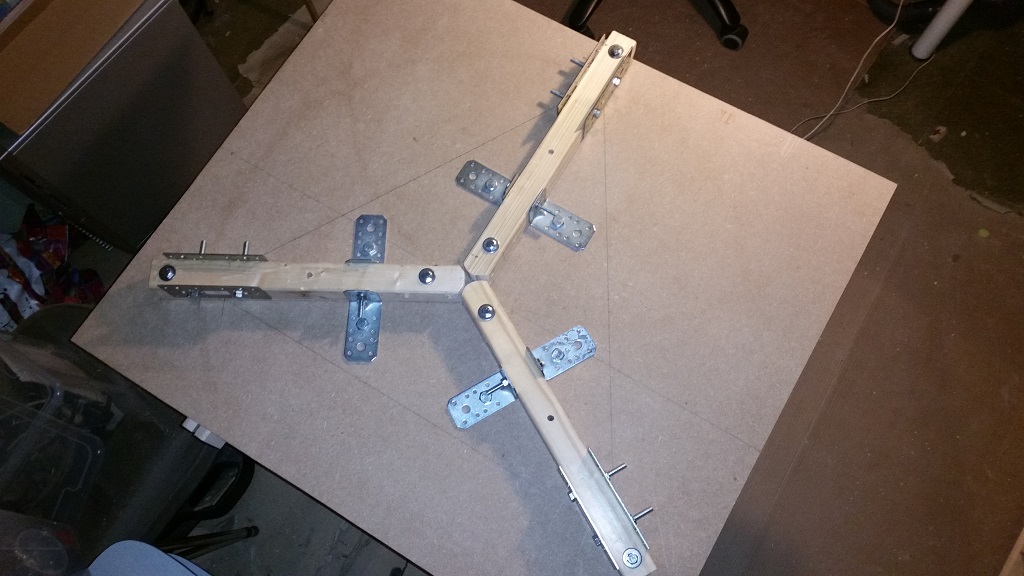

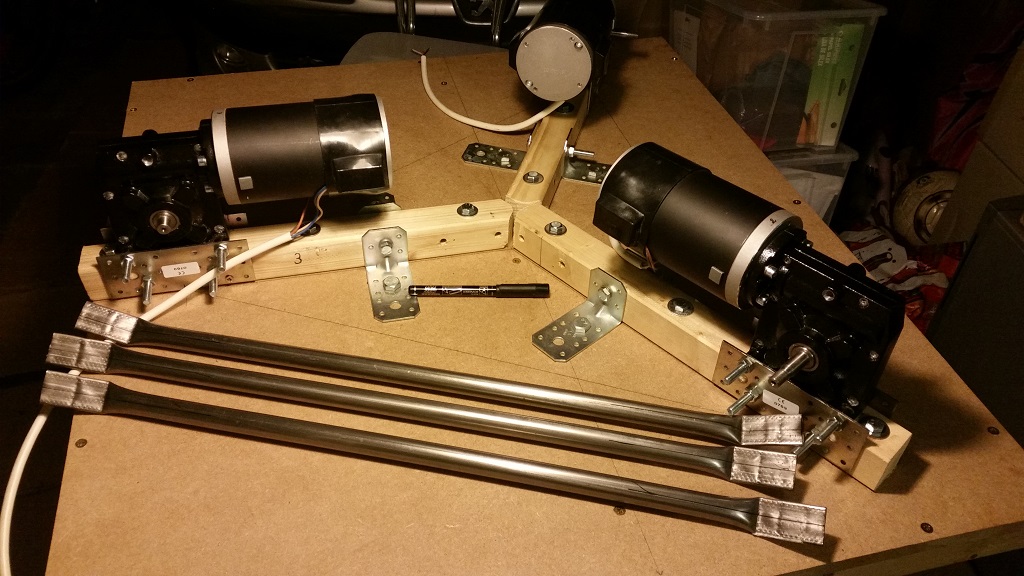

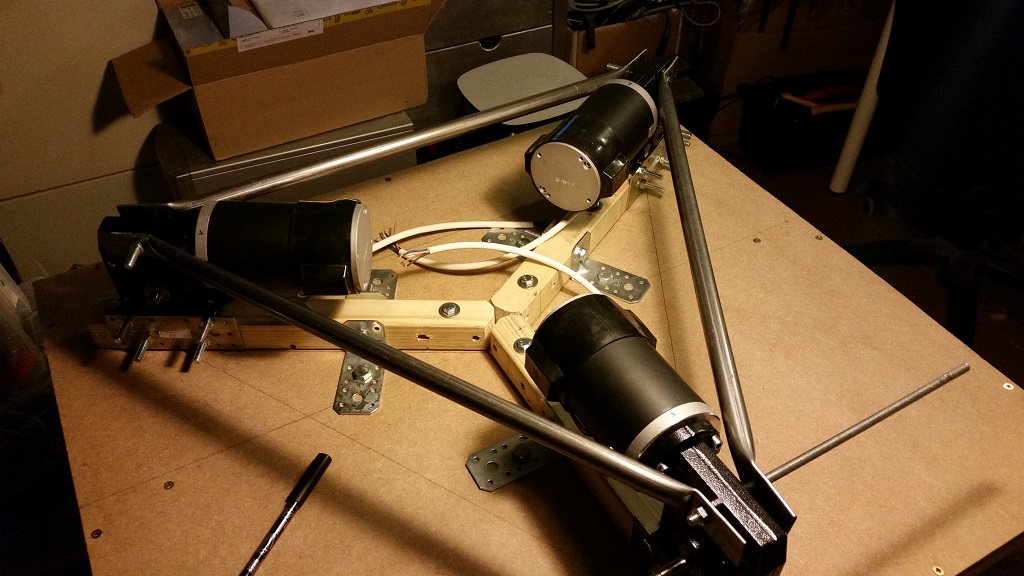

Quelques photos, c'est ce que vous attendez, même si j'ai déjà tout partagé sur le sujet du guide.

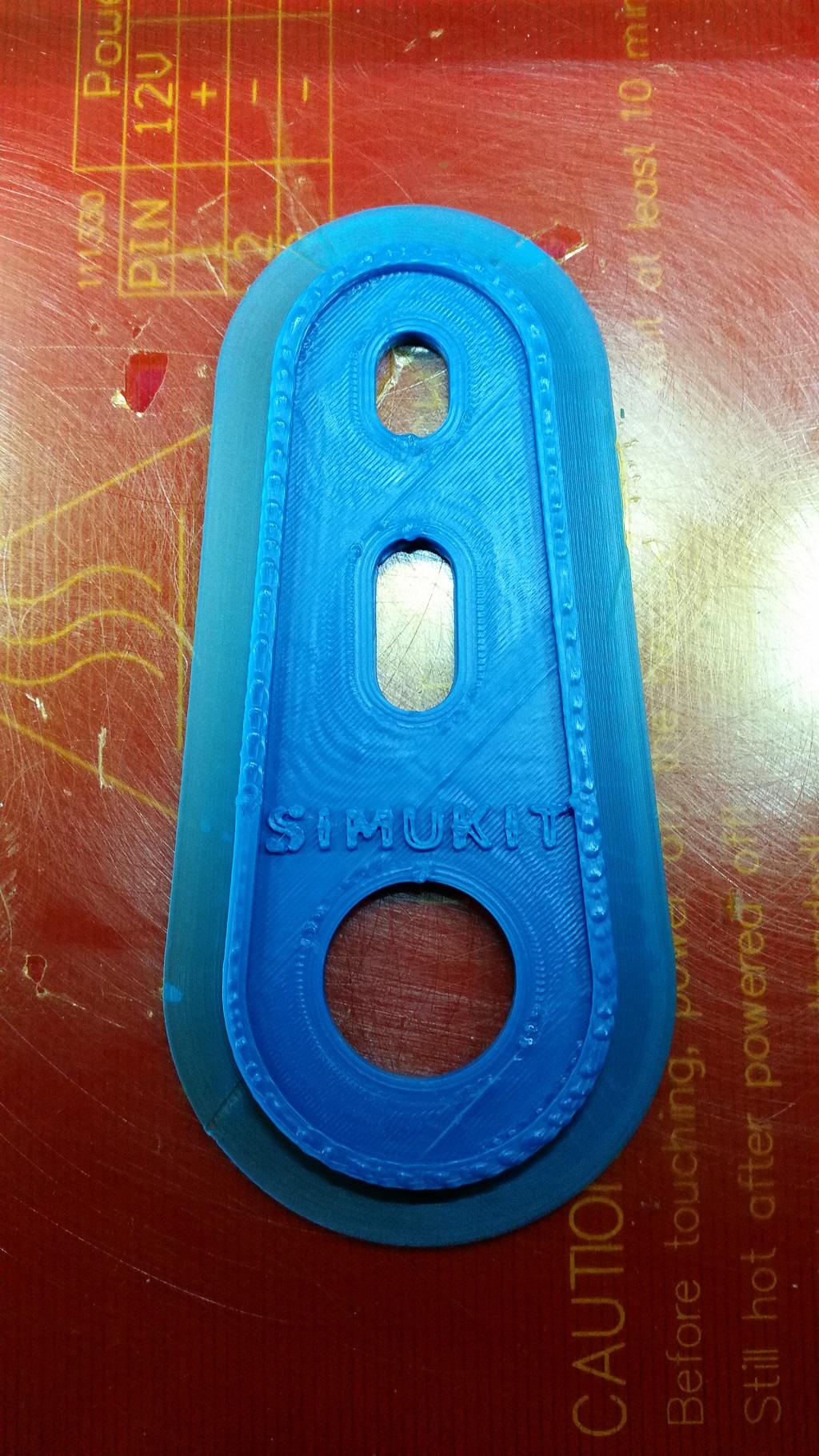

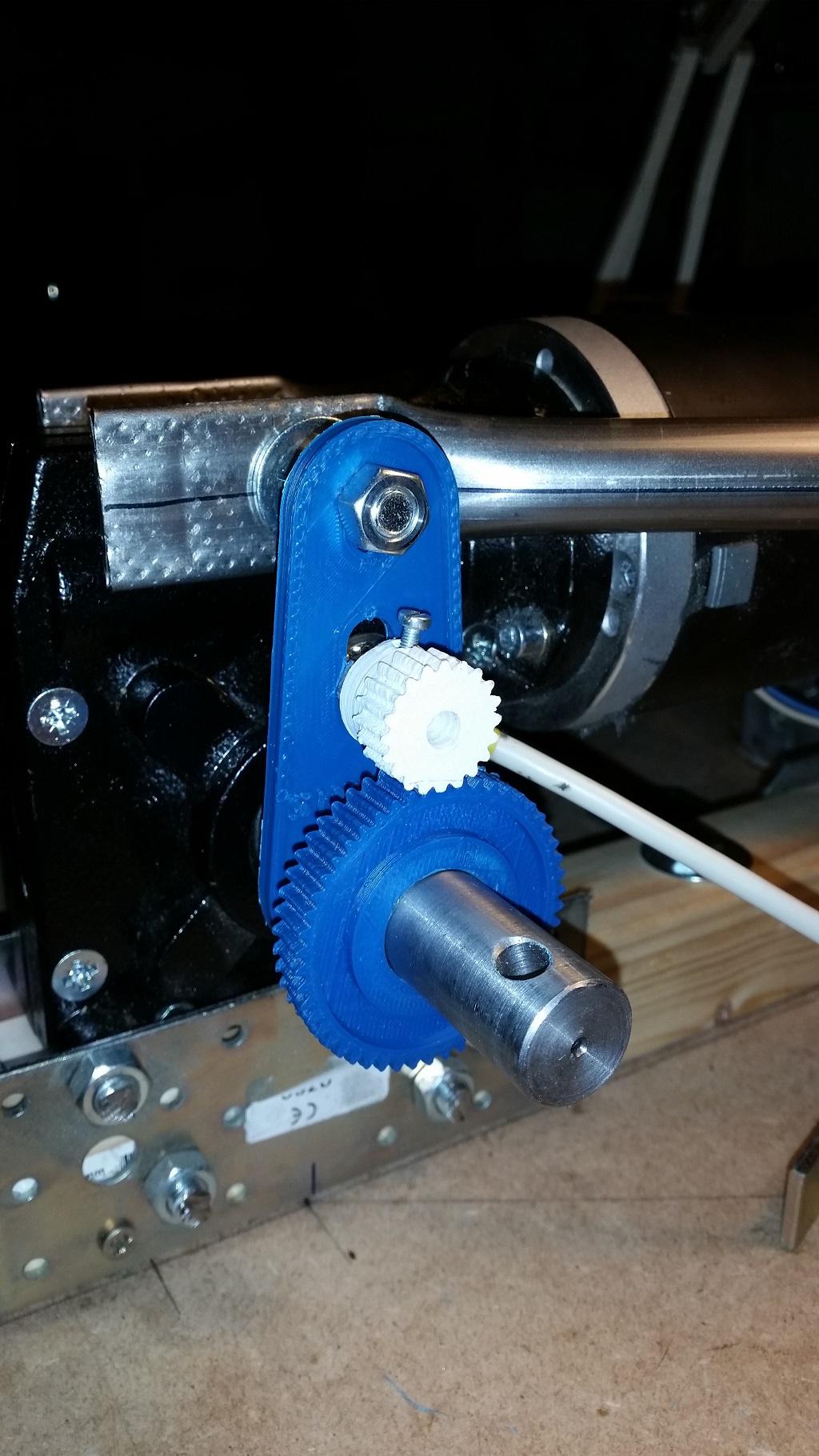

Les supports potentiomètres que j'ai dessiné (rien de bien compliqué vous me direz :B) :




Pour la suite, il me manque encore à changer un axe d'un moteur et récupérer les cames de ThomConcept.
Je vais voir aussi pour attaquer les bielles et enfin le plateau mobile.

Pour le plateau mobile, je pense réutiliser le socle de mon ancien 4 DOF étant donné qu'il est déjà renforcé.

Pour le cockpit du 2 DOF je pense m'en refaire un en tube PVC.

Voilà pour ça pour l'instant.

18/04/2016

Wanegain a écrit:

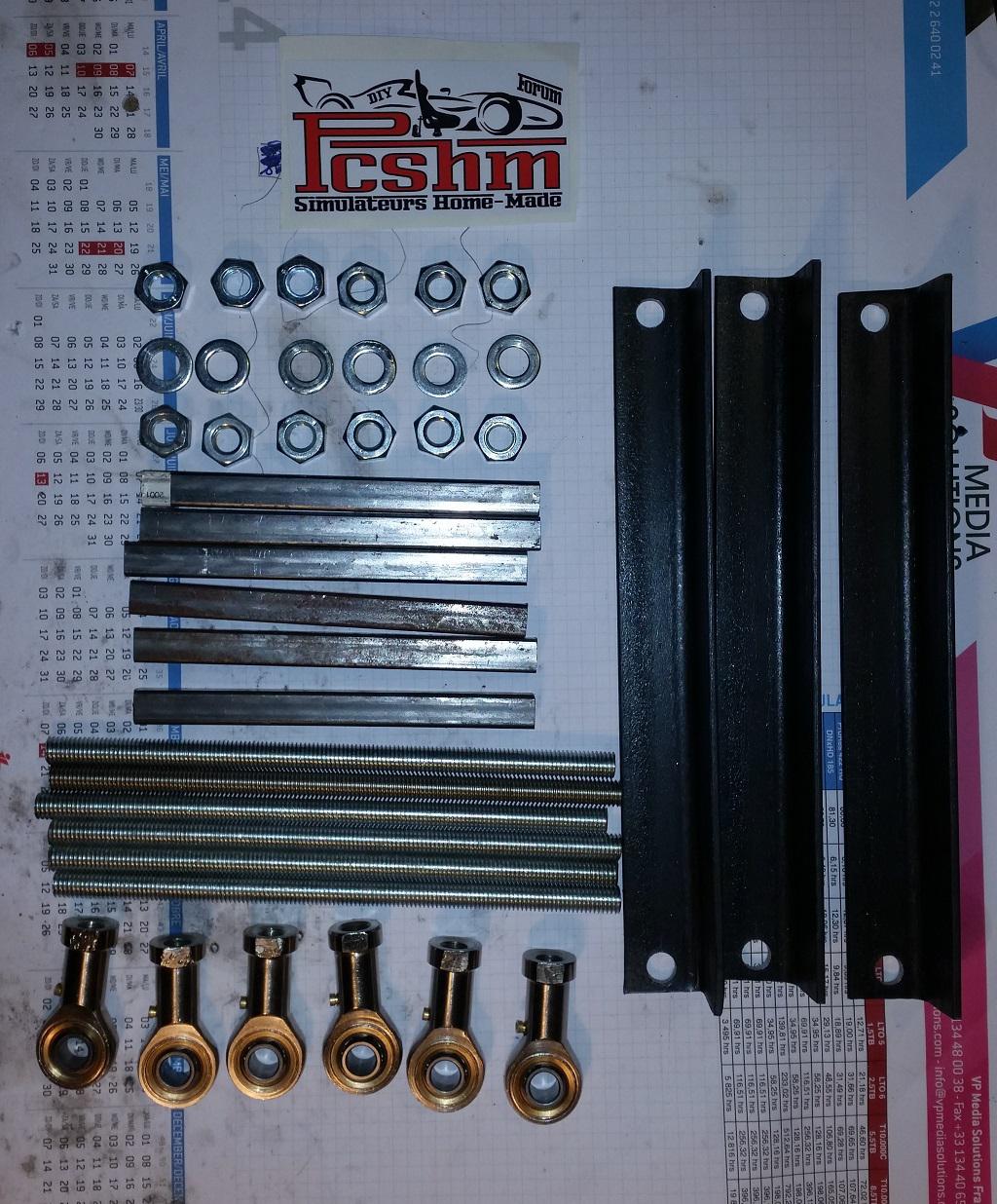

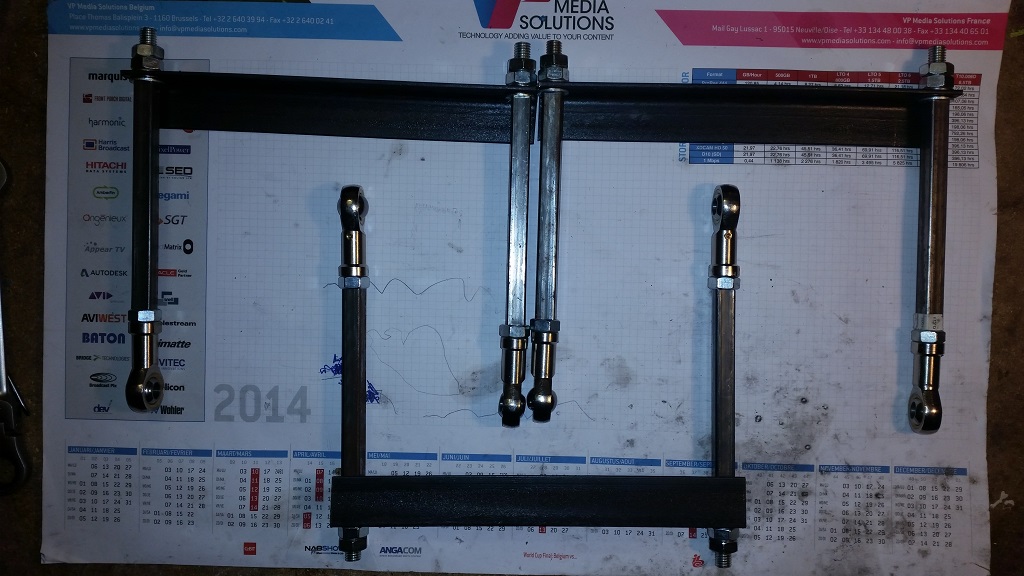

J'ai pu avancer un tout petit peu ce weekend en faisant les bielles :






N'ayant pas trouvé de tube acier suffisamment épais, j'ai pris des cornières de 3mm d'épaisseur ce qui je pense devrait être assez solide.

Pour bien avancer maintenant il me manque un axe pour un moteur, les cames, recevoir les cardans et surtout que je fasse le plateau supérieur.

Concernant le plateau supérieur, je pense donc utiliser l'ancier socle du 4 dof mais surtout je vais le renforcer avec un plus petit plateau de mdf qui sera relié aux bielles, comme ça j'aurai le plateau supérieur pour mettre le cockpit.




28/04/2016


Wanegain a écrit:
Quelques photos d'avancement :

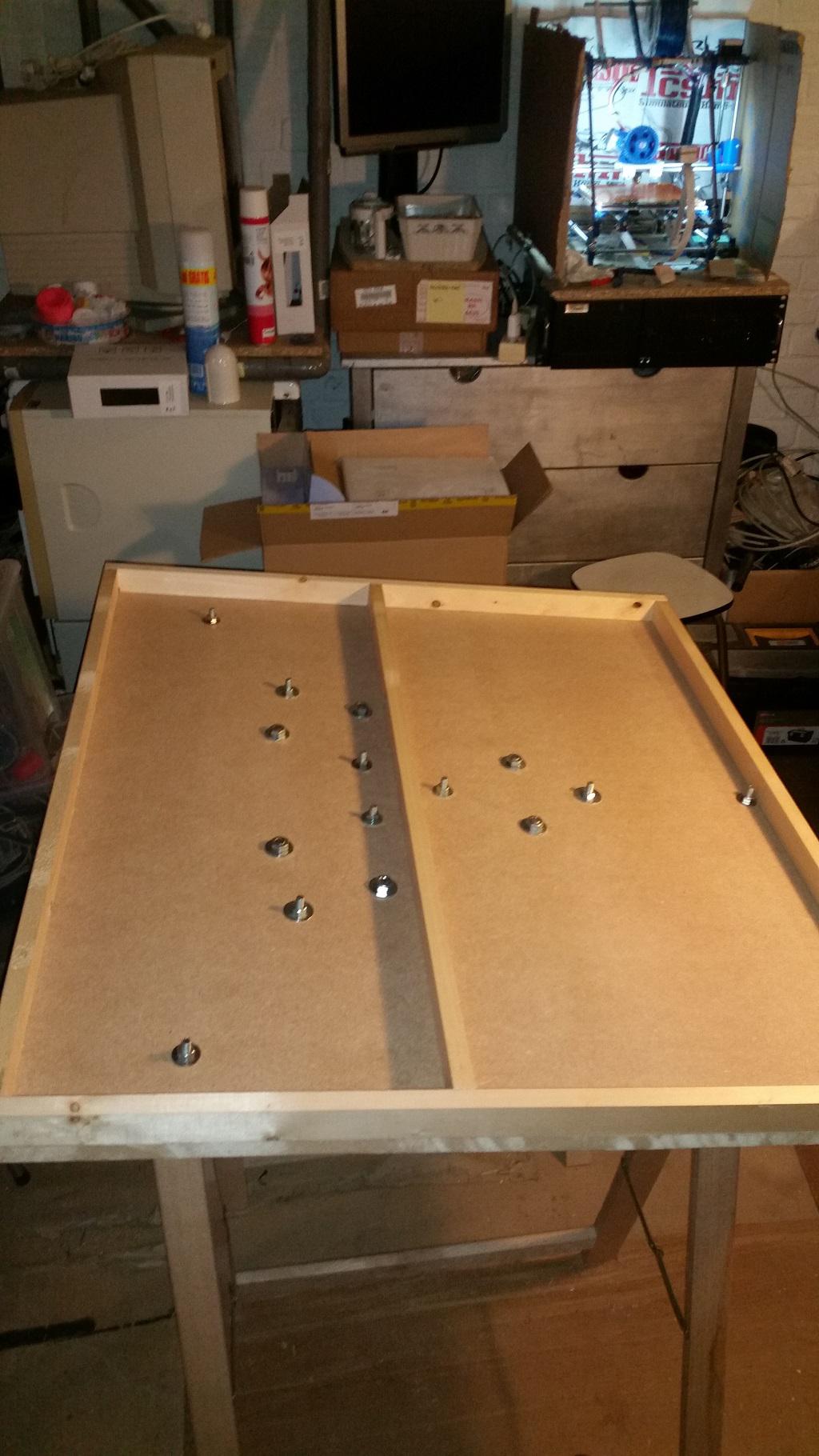

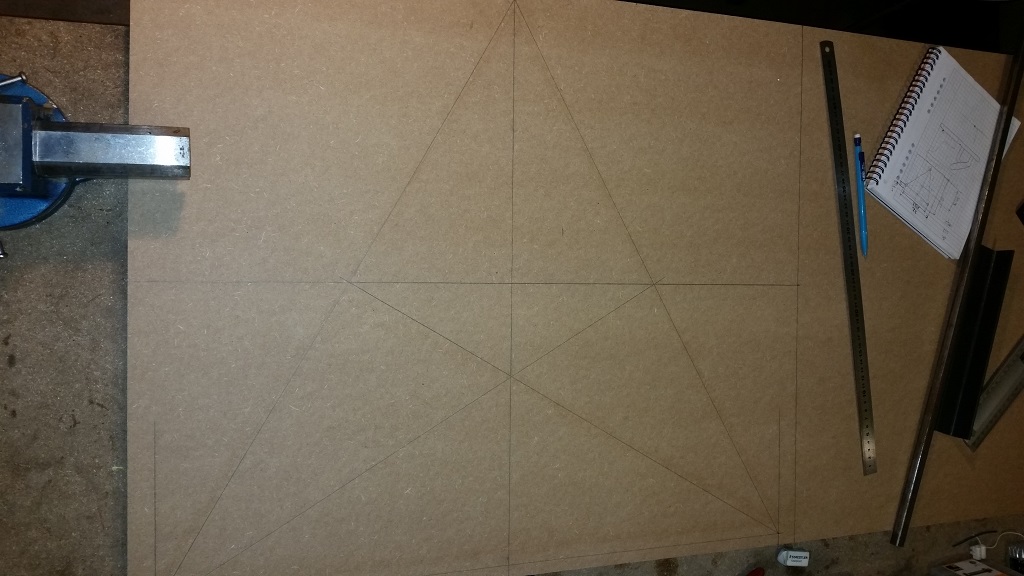

Le plateau supérieur qui va me poser quelques problèmes de par sa taille trop petites de quelques mm Evil or Very Mad

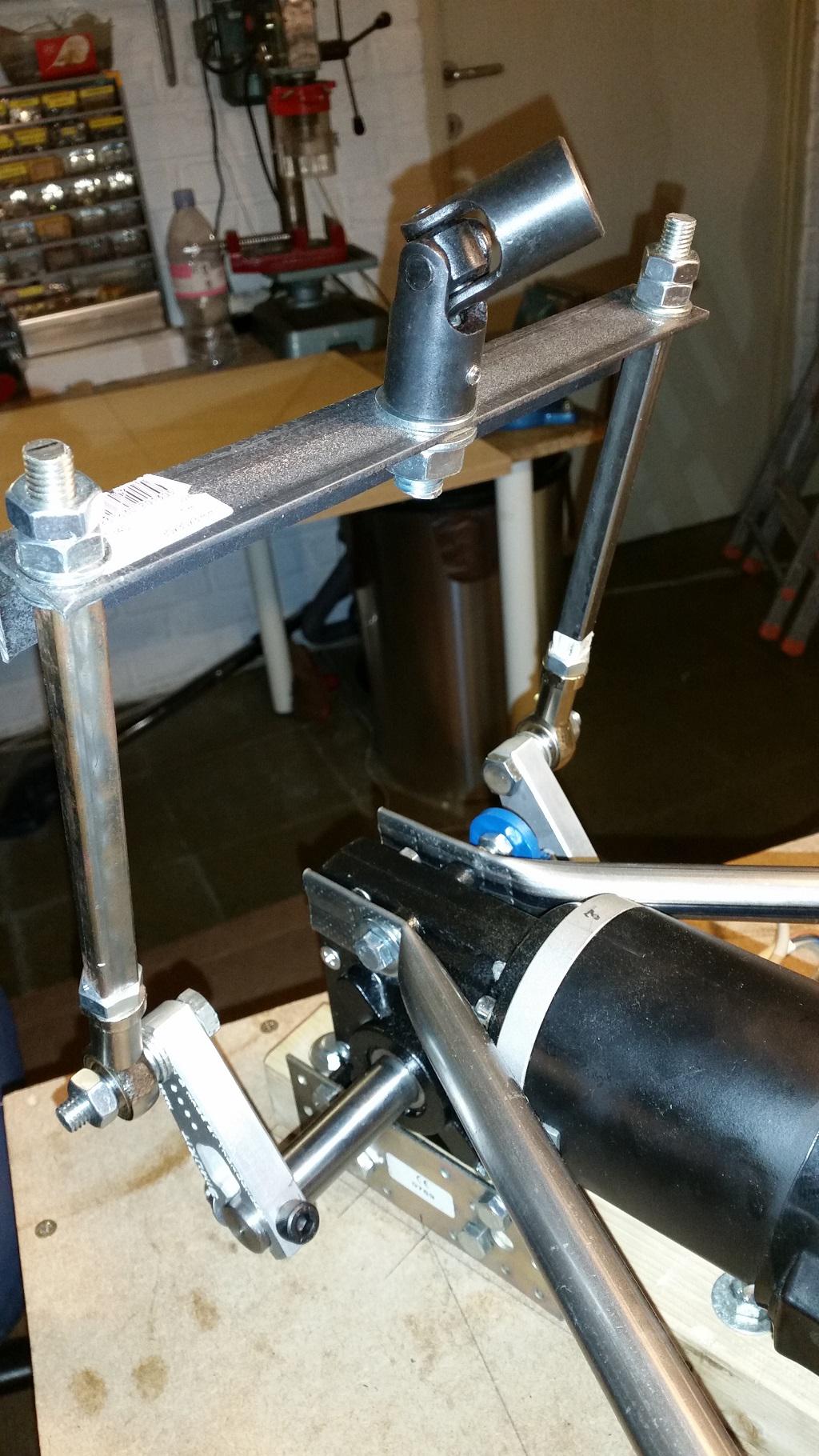

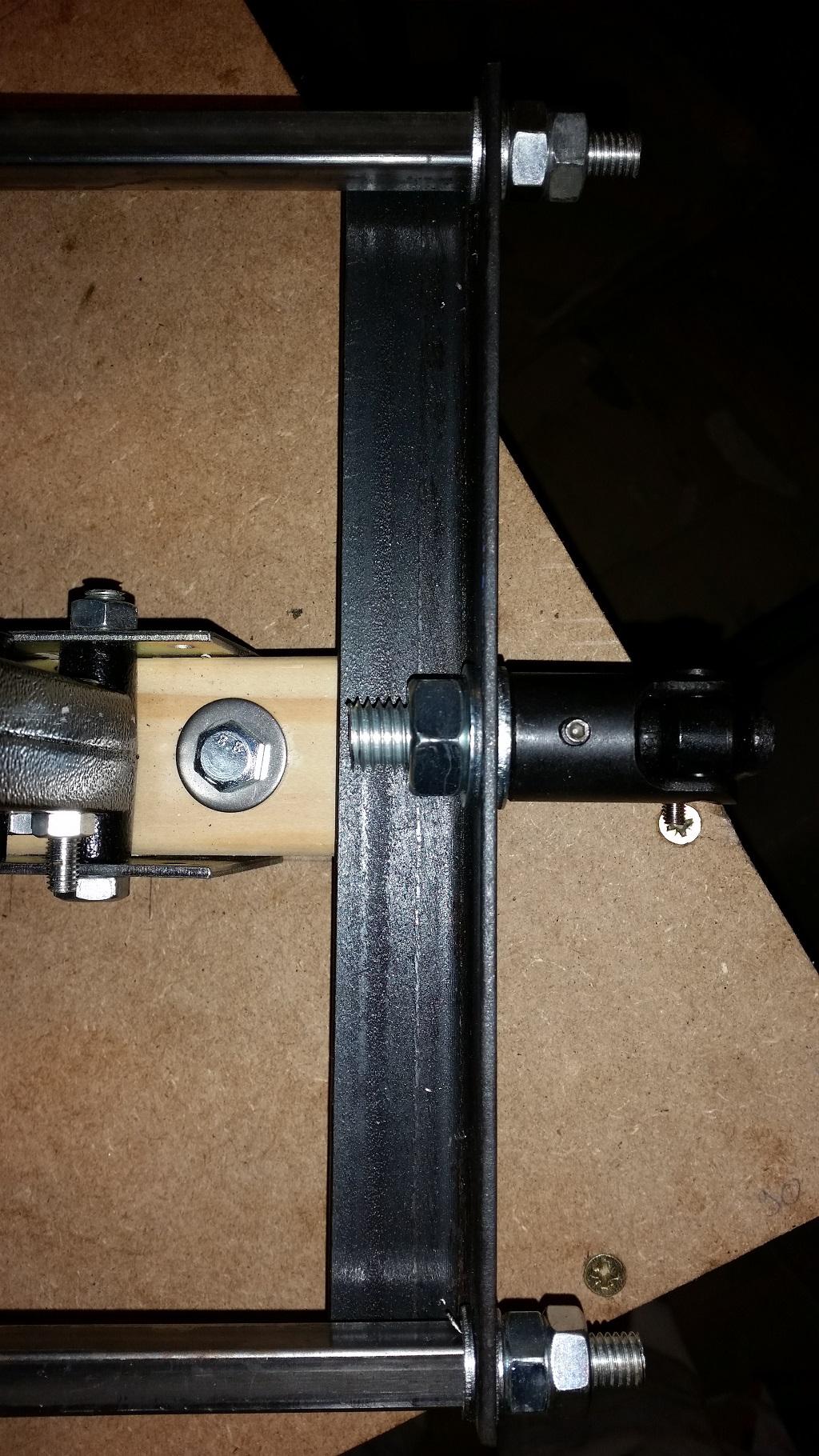

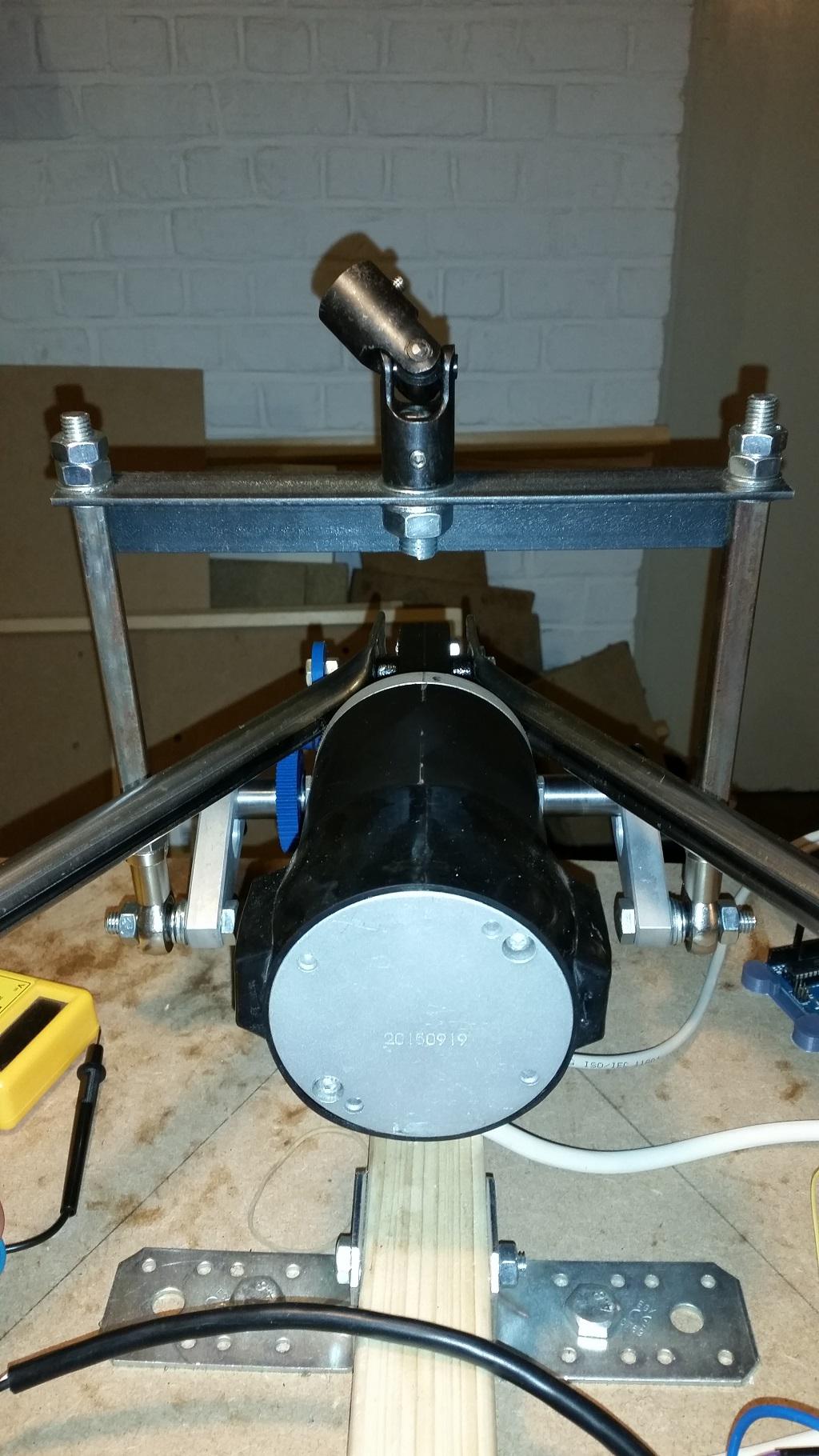

Les bielles avec les cardans posés dessus :

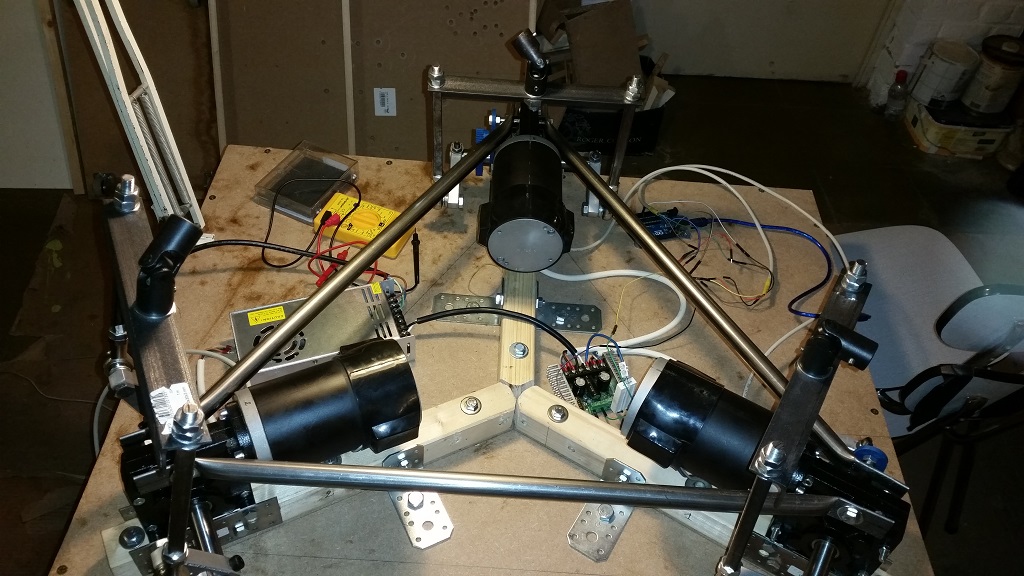

Une vue d'ensemble :

_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Dernière édition par Wanegain le Jeu 28 Avr - 11:06 (2016); édité 2 fois
Revenir en haut
Publicité






MessagePosté le: Lun 11 Avr - 14:42 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
fab974
Habitué
Habitué

Hors ligne

Inscrit le: 27 Jan 2016
Messages: 148
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): La Réunion
Département (France): 974- La-Réunion
Ville: SAINT BENOIT
27/12/1975 Masculin
Point(s): 257
Moyenne de points: 1,74

MessagePosté le: Lun 11 Avr - 15:00 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

super ces supports de roues dentées !
je vais voir comment m'inspirer de çà en bois tiens..


je suis curieux de voir ton "millefeuilles de DOF" tiens Smile


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Lun 11 Avr - 15:08 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

En bois ça donne ça :

_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 553
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 856
Moyenne de points: 6,21

MessagePosté le: Lun 11 Avr - 16:22 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Attention au poids final comme tu t'en doute bien, ton 2 dof tu vas l alléger ou prendre tel quel je me rappelle que tu as une plaque acier des plus costaud mais lourdes aussi
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Lun 11 Avr - 16:23 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Je vais garder la base du simu telle quelle, c'est à dire tout en acier. par contre je vais refaire mon cockpit en PVC mais je dois faire les plans, trouver des revendeurs avec des tuyaux suffisamment solides toussa toussa...
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Lun 18 Avr - 11:25 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

J'ai pu avancer un tout petit peu ce weekend en faisant les bielles :






N'ayant pas trouvé de tube acier suffisamment épais, j'ai pris des cornières de 3mm d'épaisseur ce qui je pense devrait être assez solide.

Pour bien avancer maintenant il me manque un axe pour un moteur, les cames, recevoir les cardans et surtout que je fasse le plateau supérieur.

Concernant le plateau supérieur, je pense donc utiliser l'ancier socle du 4 dof mais surtout je vais le renforcer avec un plus petit plateau de mdf qui sera relié aux bielles, comme ça j'aurai le plateau supérieur pour mettre le cockpit.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Lun 18 Avr - 13:08 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Un simulateur que je cogite dans un coin de ma p'tite tête Okay
Alors si je comprend bien le 3 dof pour le heave/pitch/roll et au dessus le wseat plateau coulissant /palettes pour le sway /surge?
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Lun 18 Avr - 14:23 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Le W-Seat ça reste un projet pour plus tard. Dans un premier temps je vais juste mettre mon 2 dof actuel mais avant il va falloir que je me fasse un nouveau cockpit Crying or Very sad
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Lun 18 Avr - 18:56 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Ils vont être souder tes tubes de bielle à la cornière ?
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Lun 18 Avr - 23:19 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Souder ? Moi ? ptdr

Tu parles des tubes qui renforcent les tiges filetées réfléchi ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Mar 19 Avr - 07:13 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Oui les deux tubes a la cornière .
Tu n'avais pas commencer l'apprentissage de la soudure?

Des cordons comme ceci et te laisse libre la tige fileter , toujour bon de rigidifier Okay


_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mar 19 Avr - 09:55 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

J'ai appris, mais ça ne veut pas dire que je sais. Et même si c'est le cas, je n'ai aucun équipement ici qui me permet de le faire...

Pour l'instant j'ai serré ce qui me permet d'avoir une certaine rigidité. Mais peut être que je pourrai demander au papa de Willaupuis s'il veut bien me faire quelques soudures :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mar 19 Avr - 11:46 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Changement de programme pour le plateau supérieur, il est trop petit mur

Il va falloir que j'aille acheter encore un autre panneau

Sinon pour le cocpkit qui sera posé dessus, j'hésite maintenant à le faire avec des profilés en alu. Le truc c'est qu'il me faudrait un modèle existant qui soit réglable afin de chiffrer ça et voir combien ça coute. Sino ça sera effectivement en PVC, mais il faut que je trouve un magasin qui propose des tuyaux pvc de pression..
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
willaupuis
Concepteur
Concepteur

Hors ligne

Inscrit le: 10 Mai 2013
Messages: 2 553
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: belgique
Régions (France): Autre
Département (France): Autre
Ville: leuze en hainaut
21/11/1972 Masculin Scorpion (23oct-21nov)
Point(s): 15 856
Moyenne de points: 6,21

MessagePosté le: Mar 19 Avr - 16:50 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Wanegain a écrit:
J'ai appris, mais ça ne veut pas dire que je sais. Et même si c'est le cas, je n'ai aucun équipement ici qui me permet de le faire...

Pour l'instant j'ai serré ce qui me permet d'avoir une certaine rigidité. Mais peut être que je pourrai demander au papa de Willaupuis s'il veut bien me faire quelques soudures :B



en échange d'une ptite bouffe on peut tout faire fumeur
_________________
tuto pour les nouveaux ou débutant !


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mar 19 Avr - 18:29 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Simon, si tu fixe en travers devant une cornière tu peux peut-être ainsi résoudre ton problème ?

Il me semblait que tu avais pris de cours de soudure à l'arc, Simon, ou sont-ils ?

Nos amis Belge semblent avoir quelques traits communs avec les Français, ils ne perdent pas une occasion de ce faire une bouffe !
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mar 19 Avr - 22:03 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Tu veux que je fixe quoi en travers ?


Oui j'ai appris à souder (ce qui ne veut pas dire que je sais :B) mais je n'ai pas l'équipement...


En Belgique boire un coup passe avant la bouffe


Je vais voir avec willaupuis pour un petit resto pendant que son papa soude
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mar 19 Avr - 22:51 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Bien, je viens de revoir tes cote, il est vrai que 61 cm c'est limite et ça dépend surtout de la qualité du matériau...
Il doit tout de même être possible de le faire en plaçant de par et d'autre du médium (ou agglo) des plaque d'acier qui seront de bien meilleurs appuis que de simples rondelles.
De plus tu pourras sensiblement augmenter la robustesse du montage en fixant avec quelques vis à bois (ou à métal traversant le panneau) dans ces plaques renforts des fixations.

Tes joints de Cardan ont besoin d'une simple vis de 14mm pour leur fixation ?
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mar 19 Avr - 23:53 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Les joints de cardan ce sont des trous de 14mm de chaque côté pour les fixation avec une petite vis de serrage
Il ressemble à ça :


Les panneaux de médium font 18mm d'épaisseur mais je pensais les renforcer avec des plaques en acier pour les fixations des cardans.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mer 20 Avr - 00:03 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

En résumé ton panneau peu aller en mettant une plaque de chaque coté du médium.
Il serait bon de faire un petit trou dans la fixation afin que la vis pointeau (Allen) soit efficace.
Les plaque de métal empècherons le médium de se déchirer à l'usage.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mer 20 Avr - 00:10 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Pour le trou j'y ai pensé, mais je n'ai pas encore reçu les cardans pour voir ce qui est vraiment faisable (ça fait un moins maintenant, j'espère les recevoir dans la semaine Evil or Very Mad )

Je n'ai pas encore acheté le panneau mais je préférerai éviter de prendre le 240*122 mais plutôt le 122*61 Rolling Eyes

Pour les plaques de métal il me reste encore 6 petites équerres renforcées comme celles que j'ai utilisées sur le socle, mais je ne vois pas trop comment les utiliser dans ce cas... Sinon je prendrai des plaques de 3mm d'épaisseur ça je sais qu'il y en en magasin Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mer 20 Avr - 00:12 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Des plaques plates de chaque coté du médium.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mer 20 Avr - 12:52 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Pour faire suite à notre tchatche, décale de 90° la plaque supérieur par rapport à l'inférieur et replie l'éventuel morceau dépassant sur le coté du médium avec un marteau.
Si tu ne les décales pas de 90° tu mets des vis à métaux traversantes de 5 ou 6mm.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mer 20 Avr - 13:58 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

J'ai du mal à te suivre, tu parles du panneau mdf que je dois décaler ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mer 20 Avr - 18:42 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Désolé, j'ai repris le vocabulaire utilisé hier soir pourtant Wink
Les plaques sont les deux demi-équerres, tu l'a écrit plus haut.
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mer 20 Avr - 19:20 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Ah oui pardon je comprends mieux. J'utilise le mot plat pour ça moi.


J'ai acheté le panneau aujourd'hui mais je ne l'ai pas fait couper. Il fait 122*61
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
momoclic
Concepteur
Concepteur

En ligne

Inscrit le: 23 Sep 2014
Messages: 2 636
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 559
Moyenne de points: 1,73

MessagePosté le: Mer 20 Avr - 19:24 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

De tout façon t'as bien fait car je pense qu'ils auraient eu quelque difficultés à le couper à 62,5 Wink

Avec les Plaques ça va le faire...



_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Mer 20 Avr - 20:29 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

J'ai hésité à prendre un grand panneau pour en faire 2 à la bonne dimension, ce qui m'aurait permis de faire une double plaque avec le panneau du bas pour les bielles et celui du haut pour fixer le cockpit.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Jeu 21 Avr - 10:04 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

J'ai enfin reçu les cardans ! J'ai appris que les personnes qui gèrent les colis d'entreprise en Belgique sont passés d'une équipe de 12 à 4 et ils en ont 2 malades donc ils ont des containers qui prennent du retard Rolling Eyes

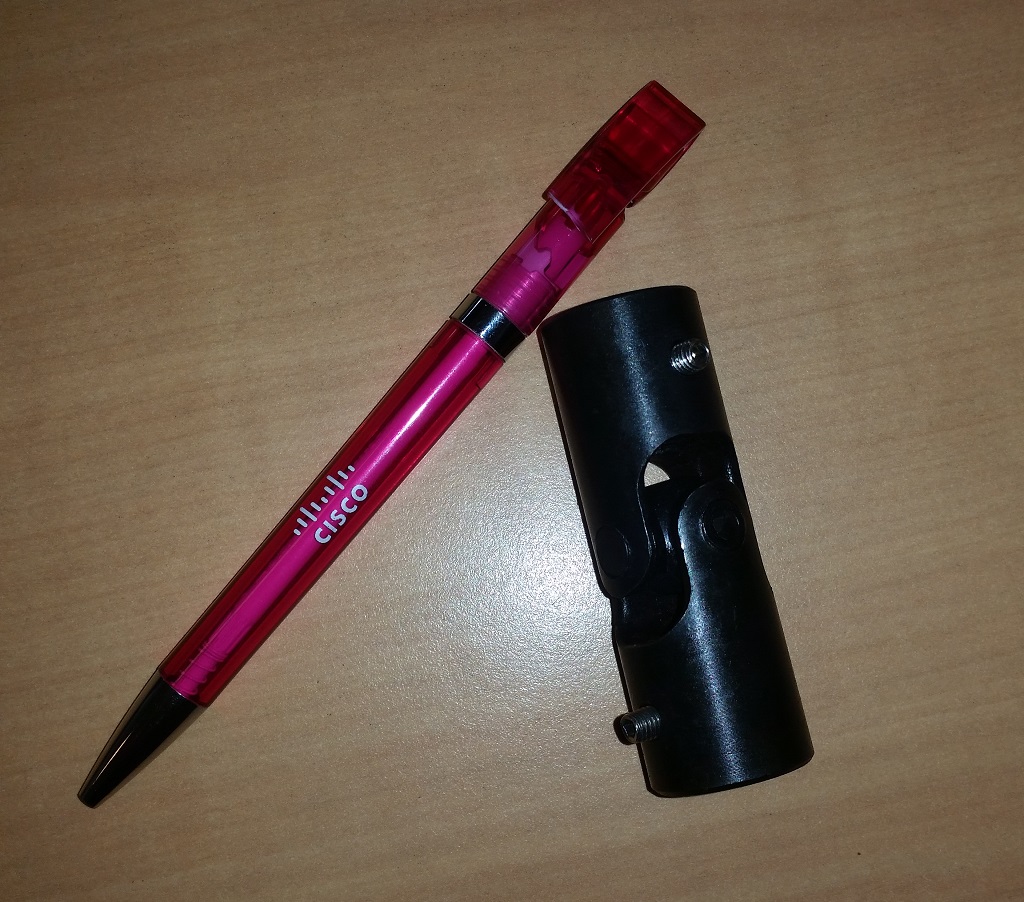

Bref, voici une photo d'un cardan.


J'ai noté un peu de jeu sur ces cardans, on verra ce que ça donne à la longue. Bon il va maintenant falloir trouver des boulons M14, hier évidemment je suis passé à un magasin de bricolage et ils n'avaient plus de tige filetées M14 Sad
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Jeu 21 Avr - 10:45 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

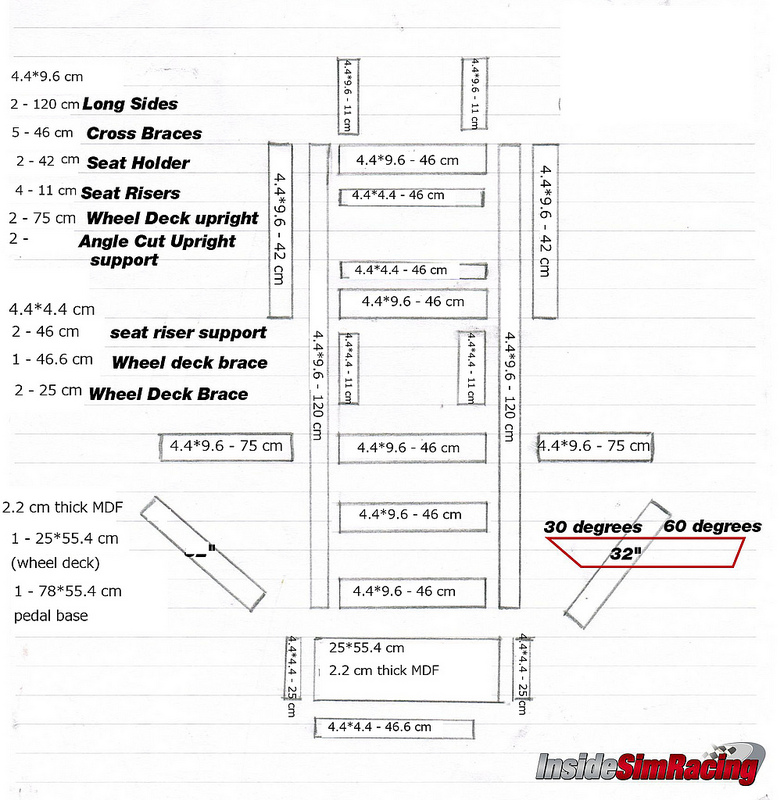

Je me pose des questions sur le cockpit que je vais devoir refaire.
Les tubes PVC (pression) me plaisent bien mais c'est galère à trouver. L'aluminium est le top mais dépasse largement mon budget. Du coup il me reste le bois mais là c'est le problème du poids.

Il faudrait que je fasse une estimation du poids selon ce montage, sachant que je dois monter mon simulateur dessus avec tous les équipements (sauf écrans) et que le tout ne doit pas dépasser un certain poids avec le pilote dessus.


_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 328
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 338
Moyenne de points: 10,70

MessagePosté le: Jeu 21 Avr - 13:15 (2016)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain Répondre en citant

Je vais plutôt m'inspirer du post de RacingMat sur RacingFR pour me dessiner mon propre cockpit...
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 13:52 (2017)    Sujet du message: Projet 3DOF + 2 DOF + 1 DOF Wanegain

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5, 6, 7  >
Page 1 sur 7


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
