MessagePosté le: Sam 16 Avr - 14:34 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

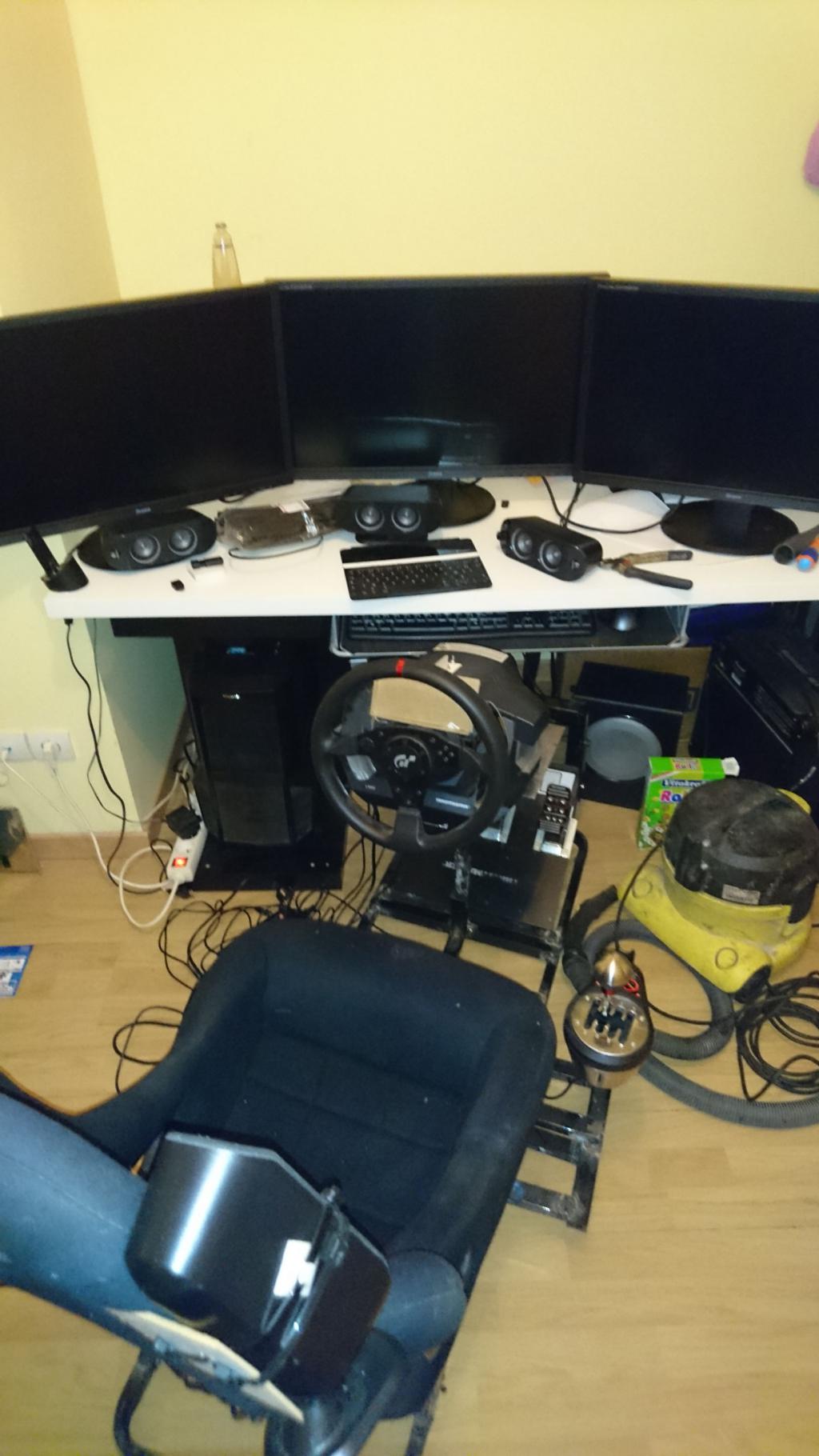

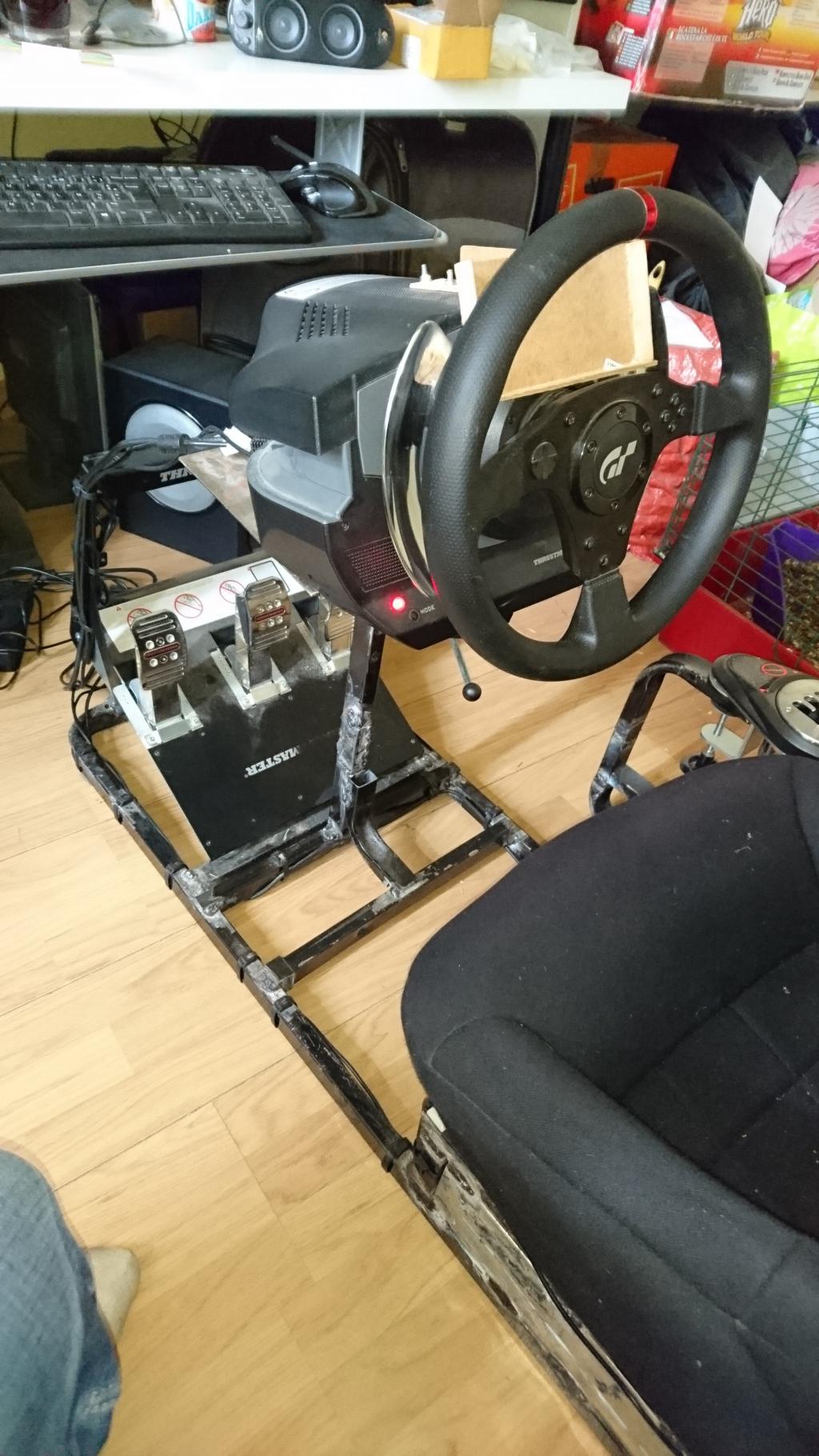

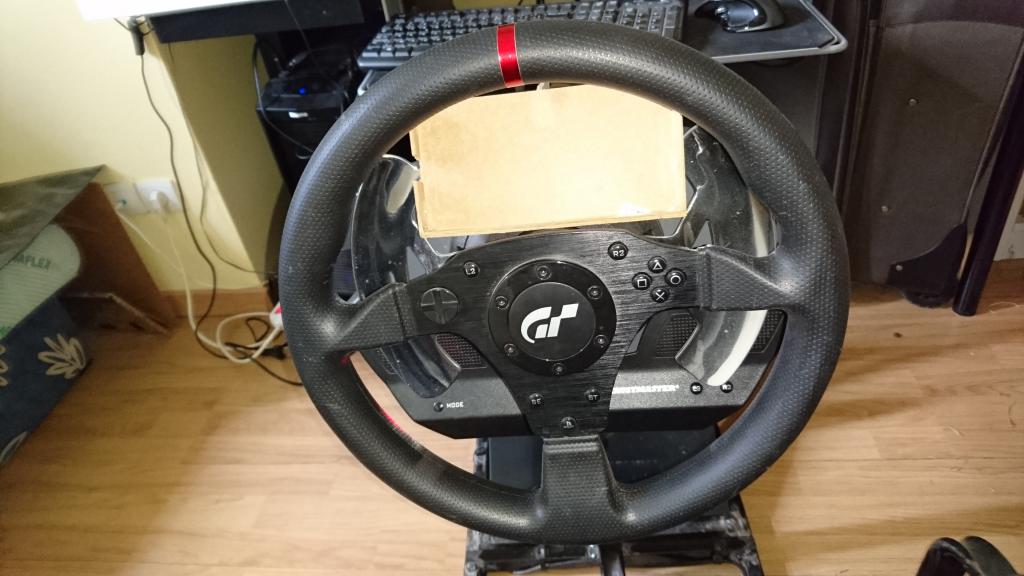

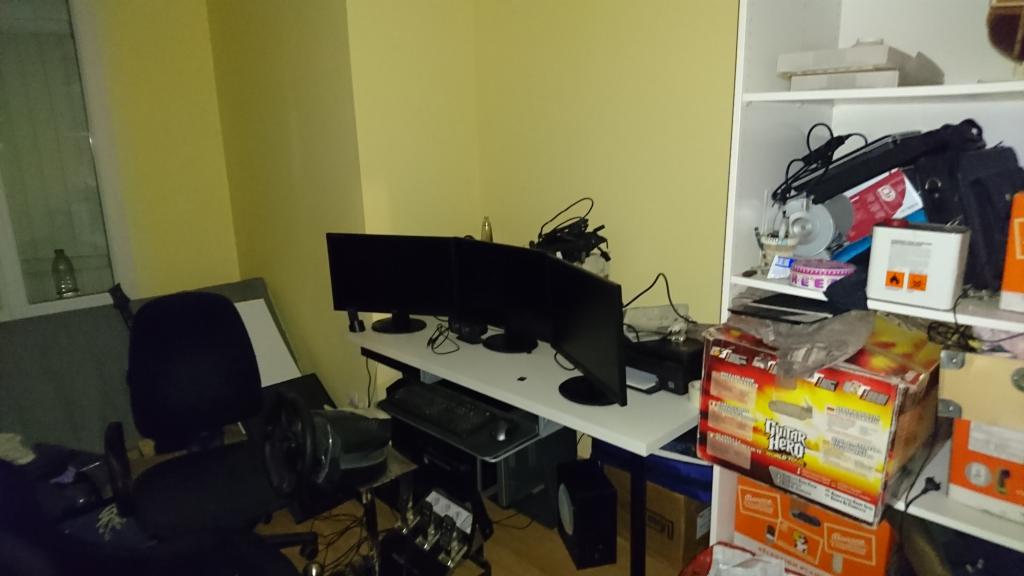

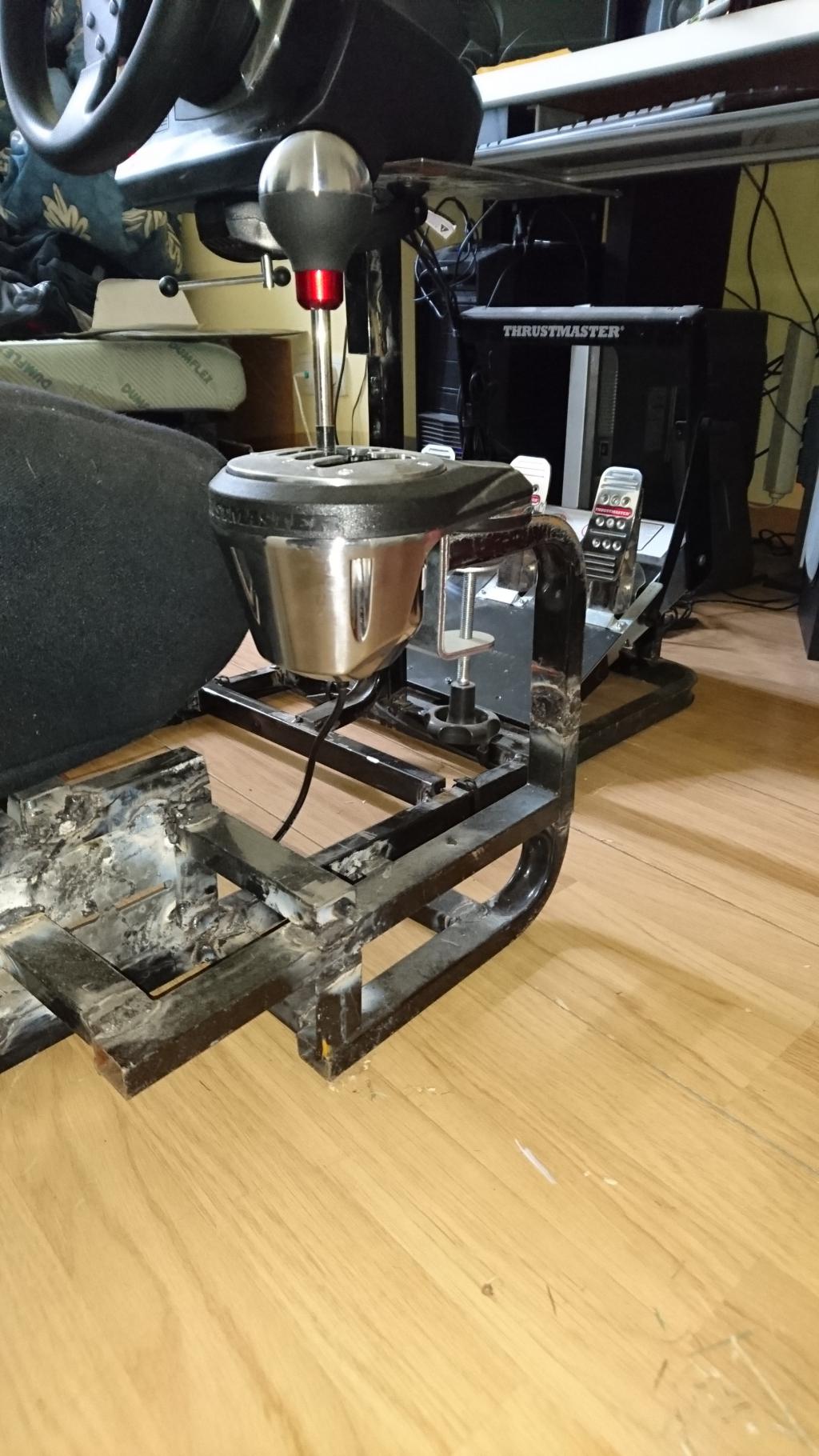

bonjour, je vous présente mon seat fait maison à partir d'un chassie de clic clac et d'un siège baquet trouvé dans la rue.
j'ai decoupé le chassie et ressoudé celui-ci a ma taille, car je n'avais fais aucun plan. Au fur et à mesure que j'avancé les idées me venaient.
les soudures ne sont pas très propres mais pour ma défense c'était les premières que je faisais et j'avais un poste à souder acheté trois francs six sous à castorama
j'ai depuis peu la volonté de faire fonctionné un Dashboard sous arduino.

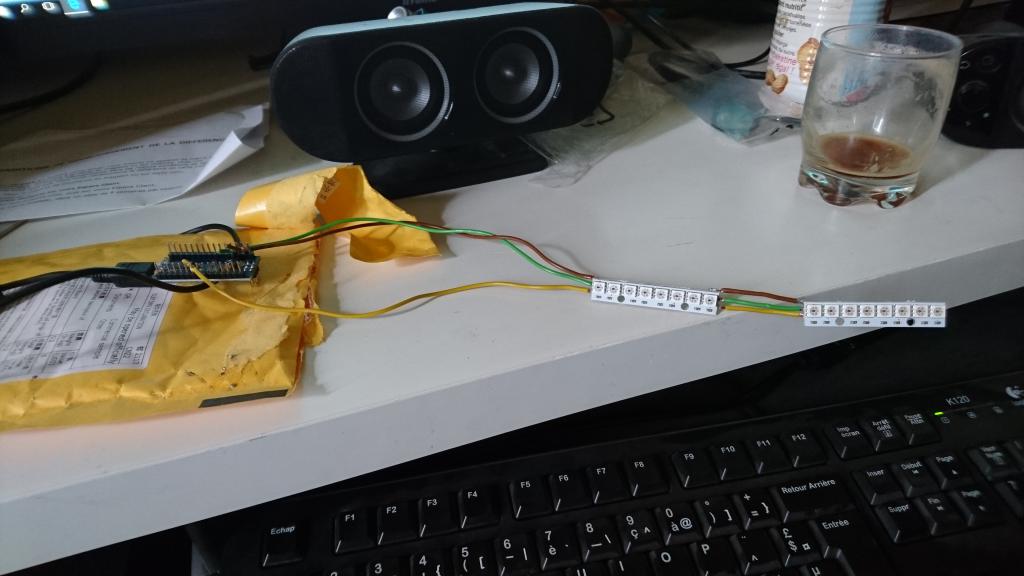

jai commandé pour cela une carte arduino nano et de leds cjmcu-2812-8 que j'ai reçu cette semaine
j'attends maintenant mon tm 1638, un afficheur de rapport engagé max 7219 et cela ira pour le moment.
je n'y connais pas grand chose en terme de programmation arduino mais je vais chercher a le faire fonctionner avec mon simulateur.
et j'espère ainsi trouver des conseils pour la prog ou autre sur ce forum.
après que mon Dashboard soit fonctionnel je m'attaquerai a un 2dof fonctionnant avec le meme genre de carte.














Revenir en haut
Publicité






MessagePosté le: Sam 16 Avr - 14:34 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Sam 16 Avr - 15:59 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Tout peux servir ,bonne récup Okay
Pour l'afficheur cluclu à fait un tuto .
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Sam 16 Avr - 16:25 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Merci je vais voir ça.il me faut un plugins il me semble et pour le moment j'ai pas chercher.je vais voir ça ce week-end je pense.

Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Lun 18 Avr - 09:55 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Si t'as besoin d'un coup de main pour l'Arduino ou quelques explications, n'hésite pas Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Lun 18 Avr - 21:32 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

bonjour, le weekend a été particulièrement fructueux pour ma part, j'ai réussi à trouver un plugins et un programme d'arduino concernant un module tm 1638.
je m'en suis donc servi de base pour le modifier et ainsi créer mon premier shift light fonctionnel.
il reste encore quelque modification a effectuer mais le plus gros et la je pense.

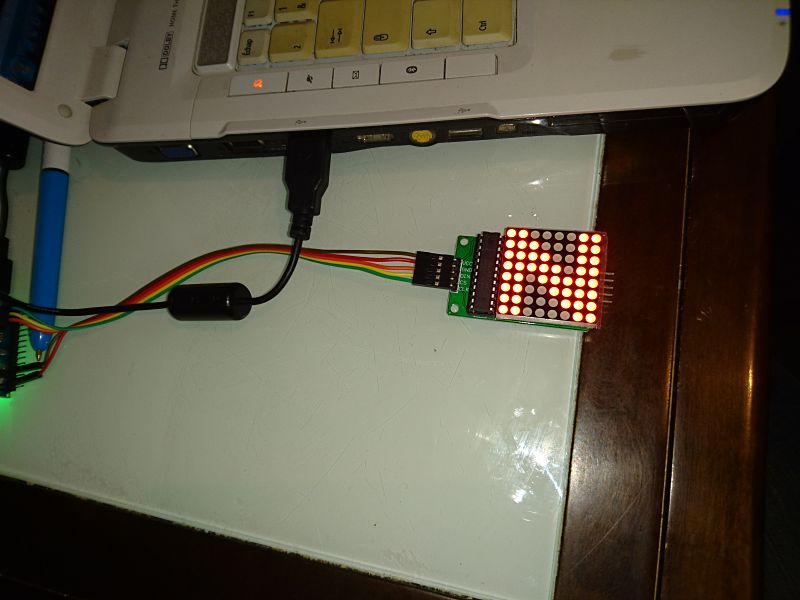

Aujourd'hui j'ai reçu mon afficheur max7219
j'ai donc commencer a regardé comment ça fonctionne et à créer les 8 caractères à affichés




Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Lun 18 Avr - 22:53 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Exellent, sa m'impressionne toujours tout ce que l'on peut faire avec ces cartes Okay
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mar 19 Avr - 10:03 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

En fait on peut faire ce genre de chose depuis des années (pic et microcontroller), bien avant l'arrivée des Arduino. Mais ces derniers ont bien changé la donne car tout le nécessaire est déjà présent sur la carte et leur langage bien simplifié peut donner accès à ces jouets à tout le monde. Du coup c'est devenu un standard et les cartes et accessoires compatibles se multiplient.

Je suis bien tenté de me faire aussi un dashboard complet mais avec l'arrivée des casques de VR je préfère me concentrer sur autre chose :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Sam 7 Mai - 19:21 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

bonjour j'ai enfin reçu la suite de mon matos , la tm 1638
voici une petit video du produit.


Dernière édition par kirby78370 le Sam 7 Mai - 19:35 (2016); édité 1 fois
Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Sam 7 Mai - 19:33 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

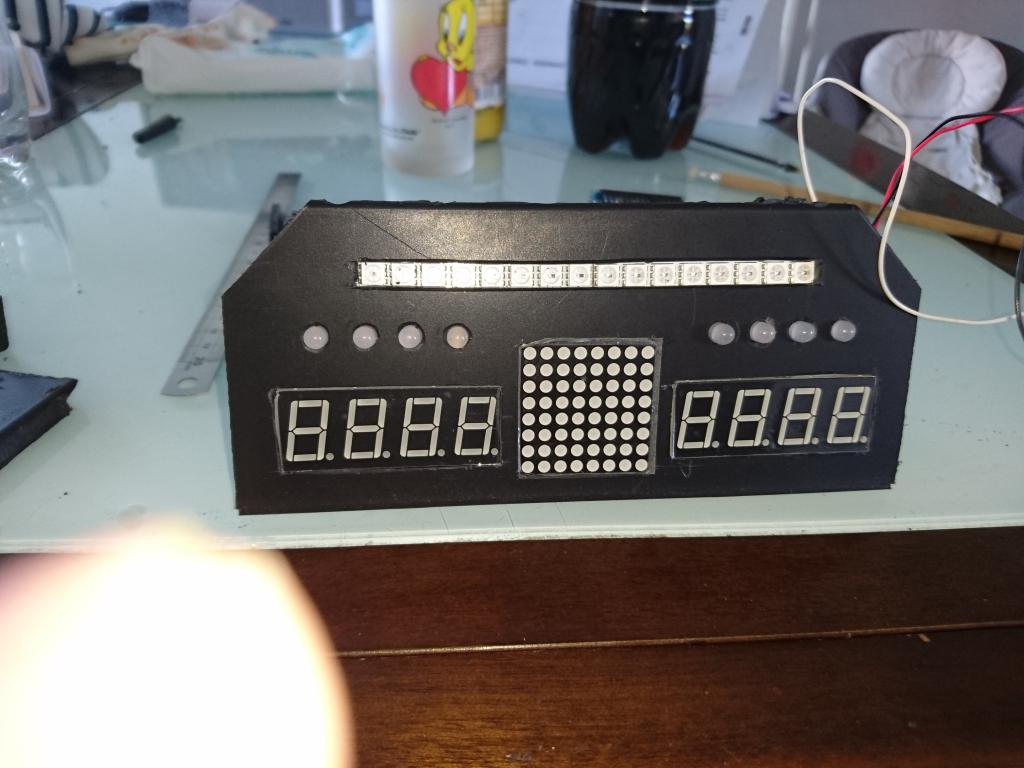

j'ai ensuite déssoudé les deux afficheurs et les leds pour les intégrer dans un support fait maison.



Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Mar 10 Mai - 13:32 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Très très bien tout ça Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Mar 10 Mai - 18:27 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Les protections sur les écrans sont encore présentes, c'est pour ça que ça fait dégueulasse.j'ai commandé du vinil imitation carbon pour parfaire le tout et j'attends le matos

Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Jeu 12 Mai - 09:44 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

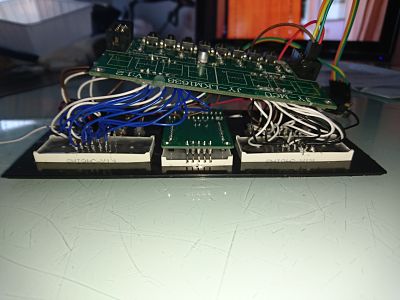

tu peux faire une photo de l'arrière ou même sans le support que l'on voit comment ça se passe derrière ?
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Jeu 12 Mai - 19:56 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

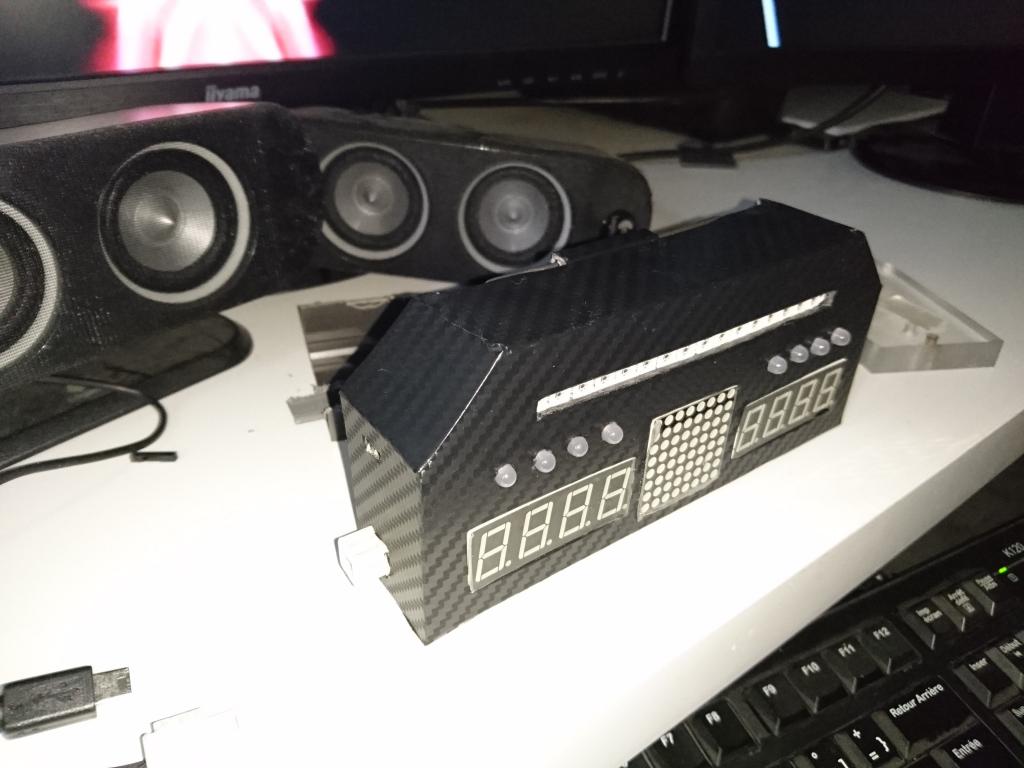

Bonjour, reste à mettre un peu d'ordre niveau cablage pour pouvoir intégrer le tout dans un boîtier le plus fin possible,j'ai ajouter une petite prise wago pour l'alimentation 5v externe. Issu d'un vieux téléphone Nokia qui traîner chez moi. Si vous voulez d'autre photo, faites le savoir. Bonne soirée tout le monde.


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Jeu 12 Mai - 19:57 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Je ferai une vidéo du fonctionnement complet ce week-end end

Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Ven 13 Mai - 09:52 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

C'est quand même du bon boulot
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Ven 13 Mai - 10:40 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Merci. Les soudures sont pas évidente. C'est tout petit et j'ai un fer à souder à trois francs six sous trop gros.

Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 038
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 100
Moyenne de points: 3,32

MessagePosté le: Ven 13 Mai - 16:15 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

Oui les soudures avec autant de fils à force sa pique les yeux surtout avec du matos non approprié, en tout cas bravo faut de la patience et beau résultat Okay
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
kirby78370
Occasionnel
Occasionnel

Hors ligne

Inscrit le: 15 Avr 2016
Messages: 11
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Centre
Département (France): 28- Eure-et-Loir
Ville: abondant
20/03/1984 Masculin Poissons (20fev-20mar)
Point(s): 119
Moyenne de points: 10,82

MessagePosté le: Lun 13 Juin - 19:20 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

bonjour voici une petit video de mon Dashboard presque fini, je ne sais pas encore si je rajoute des boutons pour faire défiller les infos ou pas
le vinil carbon n'est pas trop dégueu je trouve, pour 4 euros cela ira tres bien.





Revenir en haut
Wanegain
Administrateur
Administrateur

En ligne

Inscrit le: 08 Mai 2012
Messages: 14 843
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 155 934
Moyenne de points: 10,51

MessagePosté le: Lun 13 Juin - 22:45 (2016)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370 Répondre en citant

La matrice de Led au milieu j'aime beaucoup et le carbone c'est vraiment "racing"
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 17:16 (2017)    Sujet du message: projet dashboard arduino puis 2dof de kirby78370

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Page 1 sur 1


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
