Salut tout le monde !


Je commence donc un mon projet de simulateur sur la base du tuto de Wanegain. Je suis vraiment botté par le 3dof à effet de houle de Momoclic mais je n'ai pas la place pour le moment, ni l'outillage pour faire quelque chose de propre. Je me contenterai donc dans un premier temps du 2 dof, déjà pour me faire la main dessus et je verrais par la suite.
Je n'ai pour le moment pas beaucoup de photo à mettre car j'aurait tout le matériel (hormis le kit) lundi.
J'ai déjà épluché tout les topiques du forum et passé 2 nuits blanche à réfléchir et calculer ! Je ne pensai pas qu'il y avait autant de mathématique et de physique qui entrait en jeu  cool . C'est vraiment super intéressant !


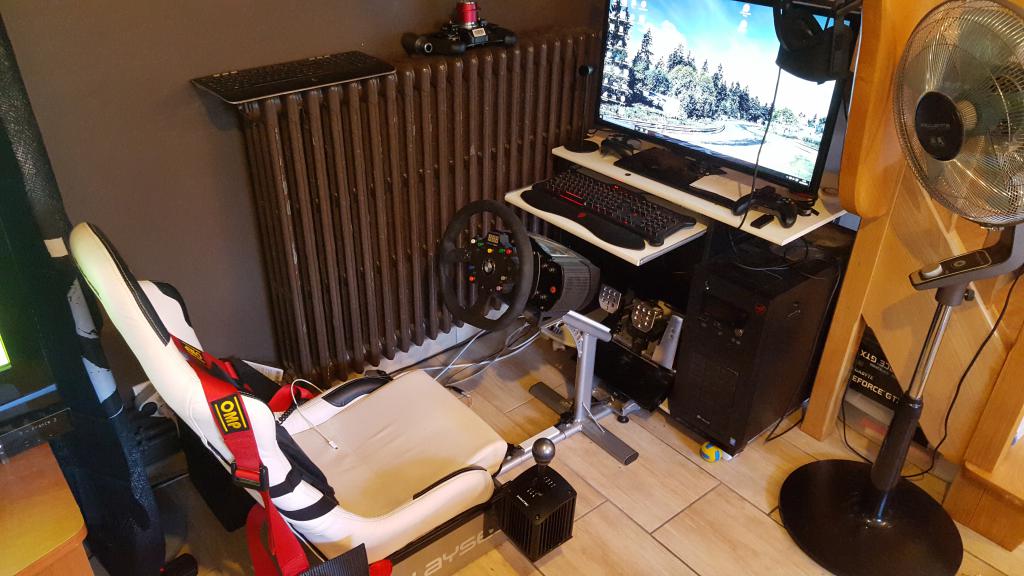

Alors pour mon seat mover, le but est de séparer mon playseat en deux et de ne garder que le support volant et pédalier. Je vais pour cela fabriquer un caisson pour le rehausser et il va surement falloir que je trouve un soudeur pour m’allonger la colonne centrale du support volant. Celle ci est mal foutu je trouve. Les réglage en hauteur sont limité et j'ai peur de me taper les genoux sous le volant.


Je me suis fait un plan sur papier (je ne maîtrise pas du tout le DAO)




(EDIT)

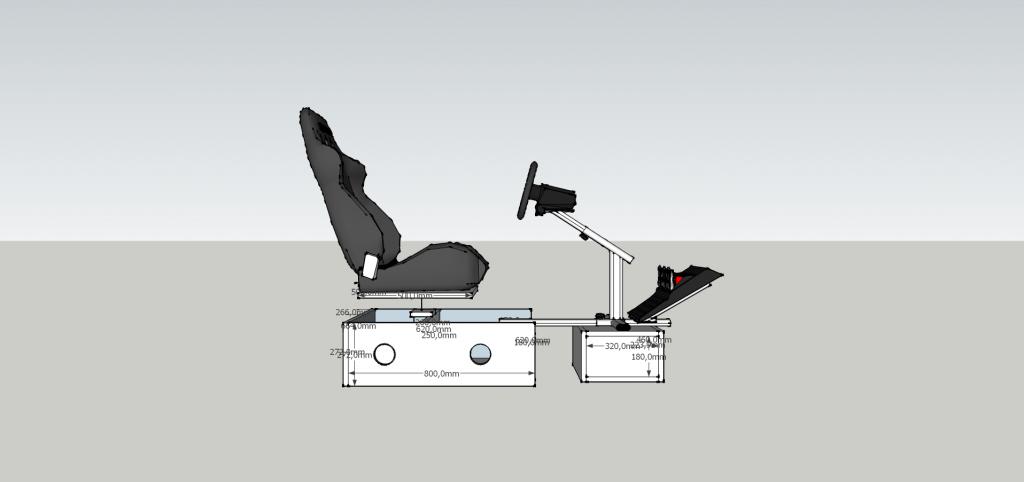

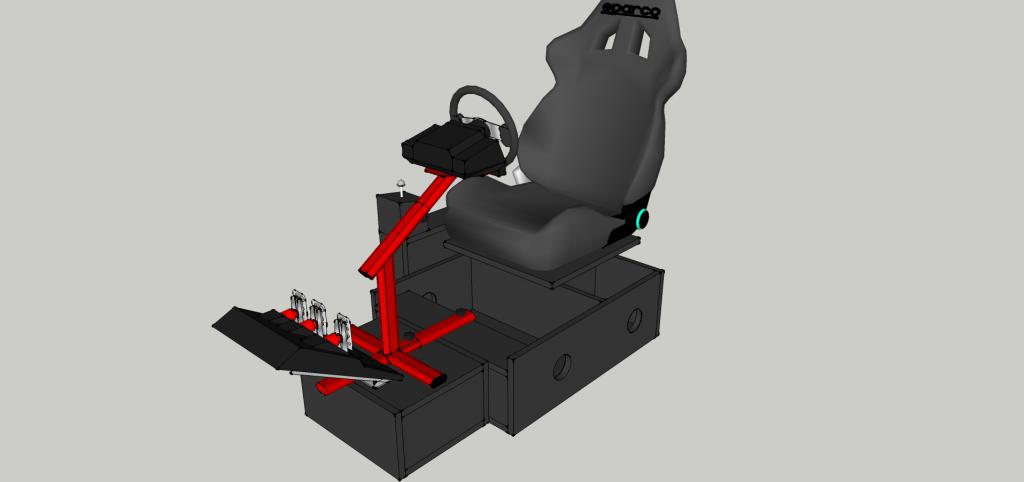

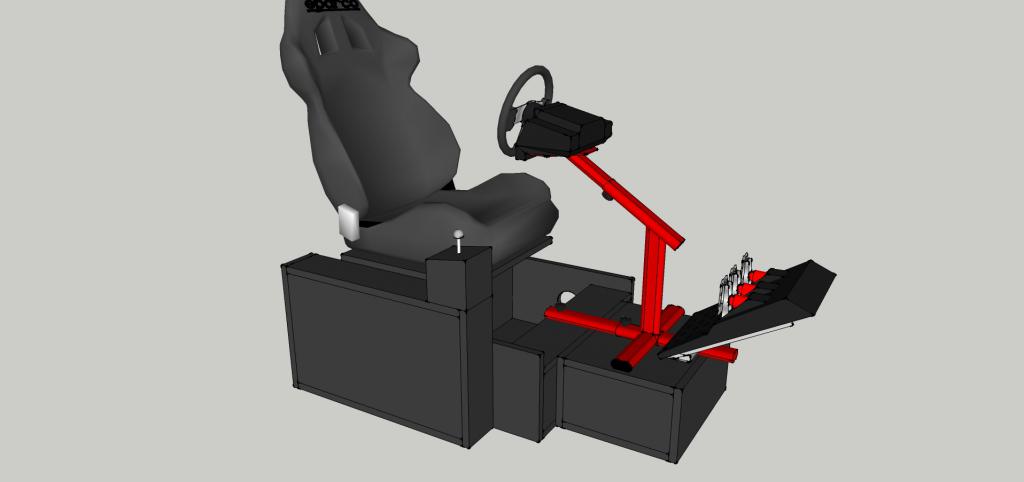

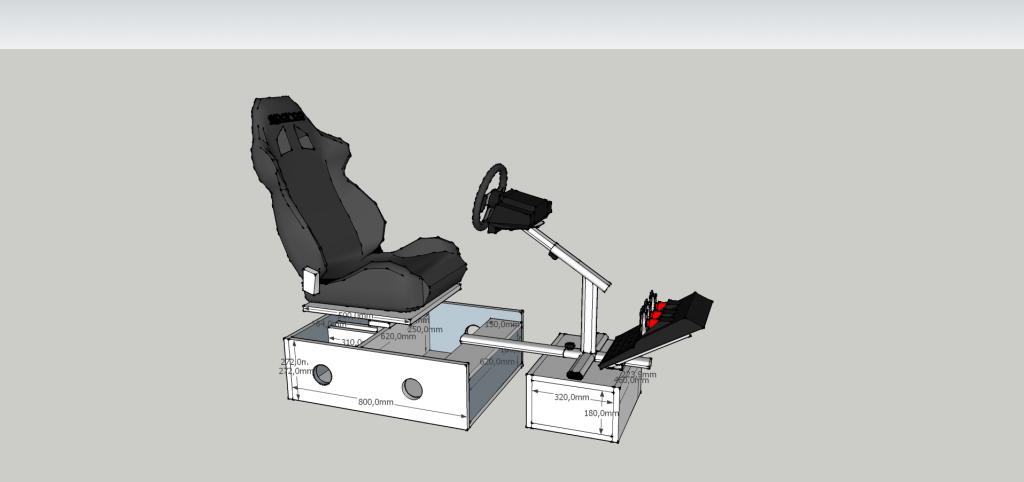

Bon j'ai un peu galère mais je me suis fait le plan a l’échelle sur sketchup.














Il manquera le nouveau support du sélecteur et un support de frein a main que je compte rajouter. je ferai cela en tout dernier pour les placer au plus juste et je ne sais pas encore si je les placerai sur la partie mobile ou sur la partie fixe.


Voila pour le moment ! la suite très bientôt !  Wink
_________________
Mon simulateur
Light is right !


Dernière édition par Rokrio le Mer 10 Aoû - 00:35 (2016); édité 5 fois
Revenir en haut
Skype
Publicité






MessagePosté le: Sam 11 Juin - 13:40 (2016)    Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Sam 11 Juin - 14:46 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Cool et j'avais pas vue que tu étais de Lyon si tu veux tester mon deux dof ya pas de soucis pareil si tu a besoin d'aide pour la fabrication du tien
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Sam 11 Juin - 15:13 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

cool
Avec plaisir ! je peux même ramener mon cv1 si ça te botte
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Sam 11 Juin - 15:44 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

grave  ouah
par contre j'ai pas encore de carte assez puissante pour faire tourné le dk2 correctement alors le cv1  mur   et c'est pas avec nvidia qui prend les gents pour des pigeons que ça va changé  grrr
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Sam 11 Juin - 15:56 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Moi je tourne pour le moment en sli de 770 donc avec 1 seul carte sur assetto car le sli n'est pas pris en compte. Je changerai cet été également.
Mais je peux ramener une si tu veux.
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Sam 11 Juin - 17:40 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

niveau perf ça se vaut donc ont fera avec la mienne  Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Sam 11 Juin - 18:52 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Encore un qui va pouvoir tester la vr pfff


Bien le 2dof pour débuter, non seulement sur la fabrication et te faire la main avec simtool Wink
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Lun 13 Juin - 10:46 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Voilà un bon départ !

Peux-tu s'il te plait mettre les images en 1024 pxl de large ?
Et par rapport à mon tuto essaie de diminuer la hauteur, ça ne sera que bénéfique Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Lun 13 Juin - 11:10 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Salut !
Ba pour les photos quand je les ajoute je mets redimensionner l'image : 1024x768 (écran 17 pouces) et ça me met ça comme ça j'ai loupé quoi ? Je regardais en rentrant du boulot.
Pour les hauteurs tu veux dire que ça risque de poser des soucis ?
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Lun 13 Juin - 11:33 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Pour les images, au lieu de prendre le premier lien il faut cliquer sur Plus >> et prendre l'adresse de l'image, comme ça elle n'est pas en miniature Okay

Pour la hauteur, ce n'est pas que ça va poser des soucis c'est pour diminuer le centre de gravité tout simplement
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Lun 13 Juin - 11:54 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

En fait le seul truc qui n'est pas à l'échelle c'est le cardan que j'ai représenté approximativement. (Je compte le prendre avec kit). Je pense que le siège sera légèrement plus bas.
Est ce que tu a la côte entre les 2 biellettes du cardan pour connaître sa largeur ? Car je réfléchi également à faire le simu sans le tasseaux.
Pour la hauteur de l'ensemble je trouvais ça mieux que celle de mon playseat actuelle qui est trop basse et qui me pète le dos quand j'en sort. Tu crains que le simu ne soit pas stable ?
Et je pense fixer le socle du support volant sur le socle du simu également.  Je perdrai l'aspect reglable mais ce n'est pas grave et ça fera plus propre.
je change les photo tout à l'heure  Wink
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Lun 13 Juin - 13:22 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Par les deux biellettes tu veux dire l'espace entre les rotules ?

Par rapport au tuto que j'ai écrit, la 2e solution est plus efficace et effectivement il vaut mieux se passer du tasseau vertical.
C'est toujours mieux d'avoir le centre de gravité le plus bas possible. Et effectivement si tu mets le support des pédales sur le châssis, ça ne sera que bénéfique car tout le poids sur le socle et donc il ne bougera pas Okay
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Lun 13 Juin - 14:30 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Oui pardon, l'espace entre 2 rotules que tu fixes sur un plat métallique.
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Lun 13 Juin - 15:11 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Je demanderai à Alex de mesurer le tube carré que l'on a car ça change selon les chutes que l'on peut avoir.
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Lun 13 Juin - 21:44 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

J'ai édit mon 1er post pour les photos  Wink
Par contre impossible a partir du forum, je doit passer directement par le site de xoo image.

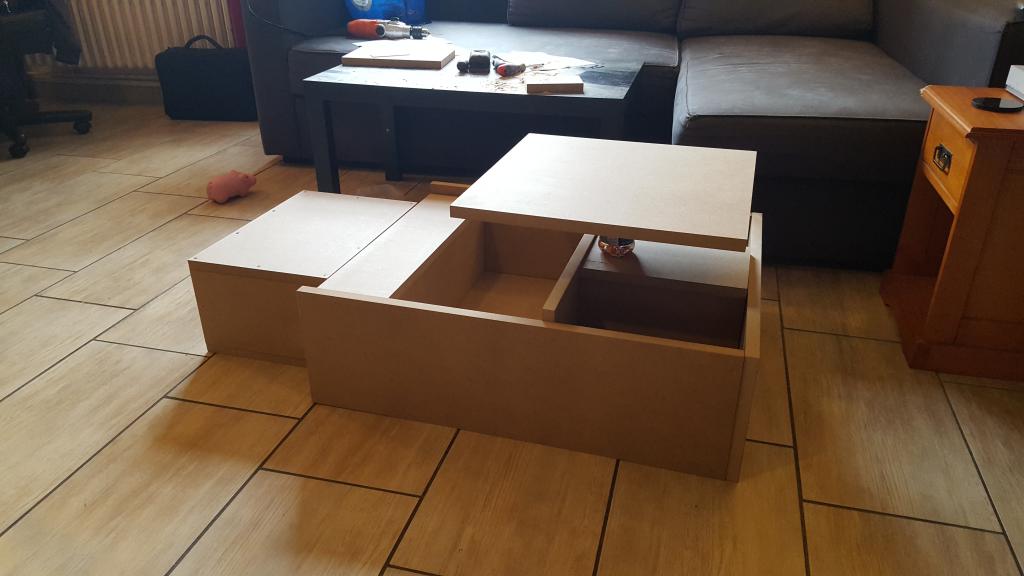

Sinon petite avancé du projet !

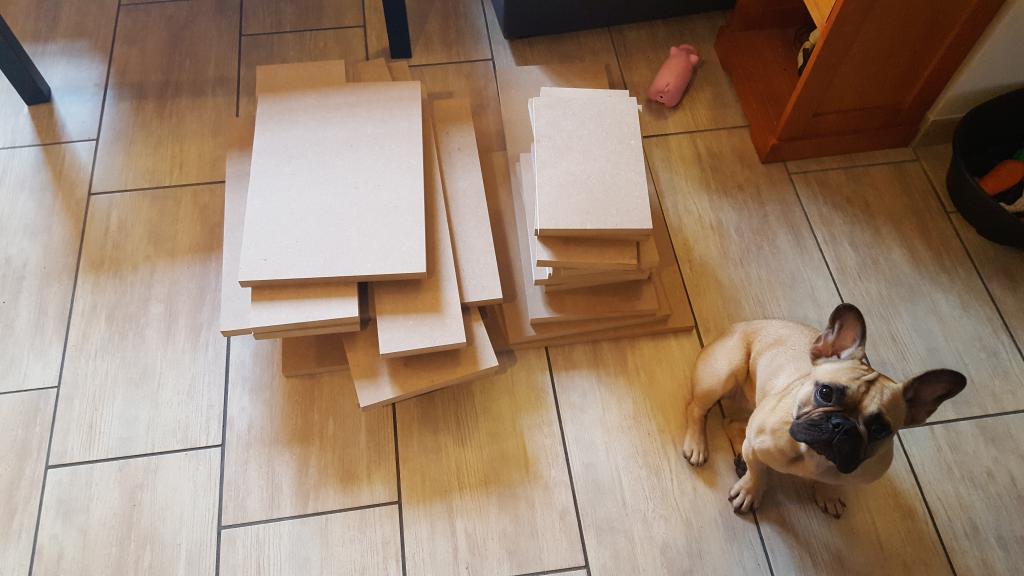

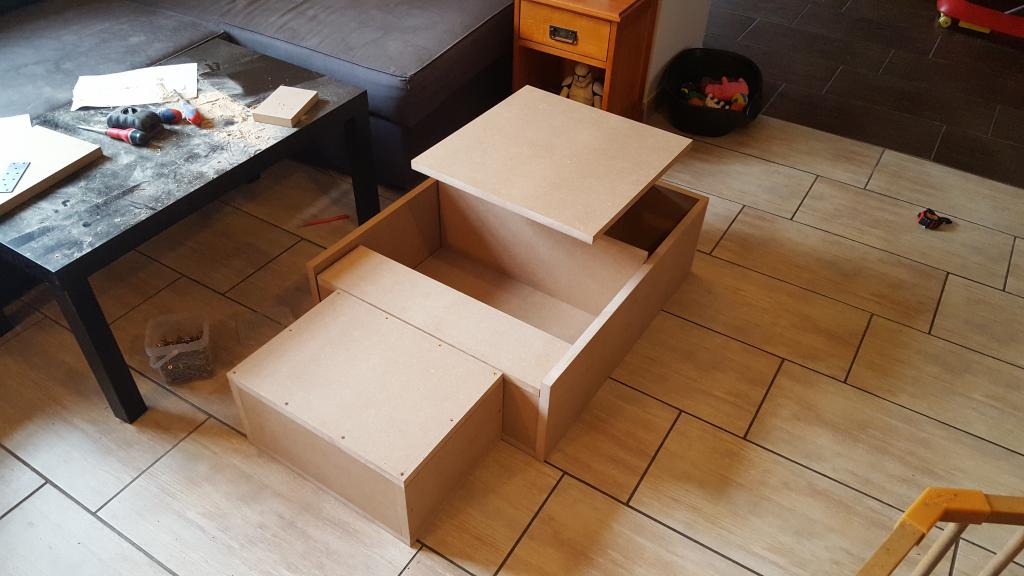

Déjà le bois, j'ai pris du medium en 22 mm :

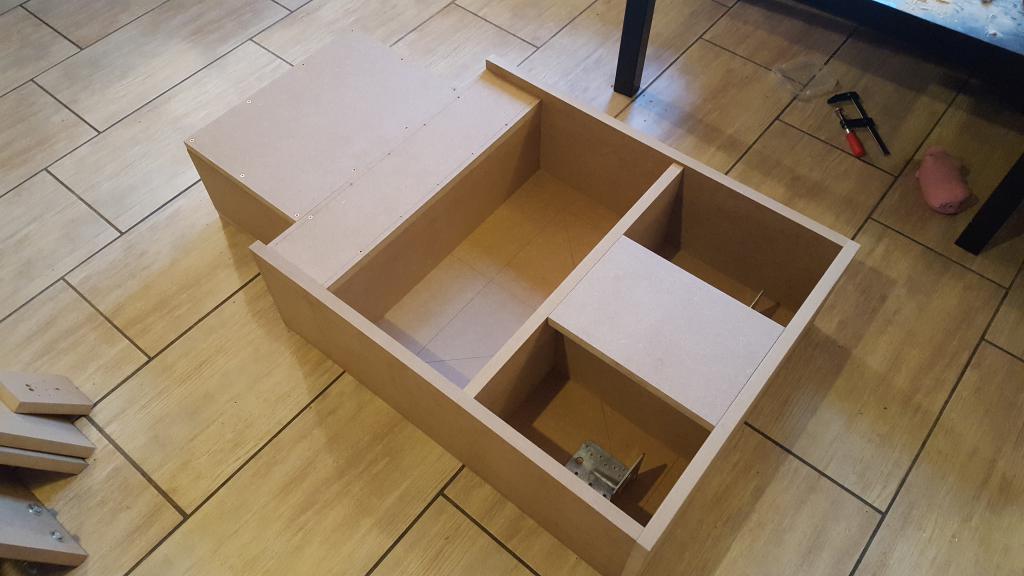

Ensuite la structure qui prend forme  ouah



Il est pas beau mon cardan ?






Le socle du support volant/pédalier sera fixé au simu par 5 vis m10 ca bougera pas.
Apres comme je disais, je vais me passer du tasseau. N'ayant pas encore le cardan, les planche le maintenant ne sont pas encore fixées. Pas envie de tout recommencer à cause d'une mauvaise planche ! Mais ça donne déjà un aperçu.
J'ai fixé les support des biellette sur la partie mobile.


Prochaine étape, commander le kit (dans 15/20 jours...), terminer la structure une fois le précieux en main, la peindre et fixer le support volant.


4 ventilos de PC seront greffés (2 par panneaux latéraux) ça devrai limiter la chauffe.


J'ai aussi une idée d'extension pour le sélecteur et un frein a main.


Voila ! c'est tout pour aujourd'hui. Ma femme était contente de rentrer du boulot en découvrant l'état du garage.. heu... de salon... ba oui j'ai pas de garage....Mort de Rire
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
momoclic
Concepteur
Concepteur

Hors ligne

Inscrit le: 23 Sep 2014
Messages: 2 631
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
10/06/1948 Masculin
Point(s): 4 554
Moyenne de points: 1,73

MessagePosté le: Lun 13 Juin - 22:41 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Excellent départ, affaire à suivre Wink
_________________
L'imagination est plus importante que le savoir (Albert Einstein)
3DOF effet houle
Règles pour 2DOF
Projet évolutif 2DOF/3DOF


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Lun 13 Juin - 22:57 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Si tu as la possibilité renforce les équerres pour fixer les moteurs.


Pour le reste c'est propre et vraiment bien.
Lorsque tu utilises des vis dans le bois essai de trouver les rondelles les plus larges possibles.


Sympa d'avoir un canapé dans son garage en tout cas :B
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Lun 13 Juin - 23:27 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

On le voit pas la mais j'ai mis des grosses rondelles effectivement.
Pour renforcer les équerres je ne sais pas trop comment je vais faire car d'après ce que j'ai pu voir sur les photos du tutoriels, j'ai peur que si je les doubles cela gêne les cames ou que l'axe du Meg soit trop court. Faudra que j'étudie ça quand j'aurais les moteurs. réfléchi
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
zigzag49
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 19 Fév 2015
Messages: 3 037
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Pays-de-la-Loire
Département (France): 49- Maine-et-Loire
Ville: les rosiers sur loire
18/03/1978 Masculin
Point(s): 10 099
Moyenne de points: 3,33

MessagePosté le: Mar 14 Juin - 05:13 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Belle Structure Okay
_________________
----------------------------------------
A choisir entre Parkinson et Alzheimer, je préfère perdre un peu de ma bière que d'oublier de la boire .


Revenir en haut
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Mar 14 Juin - 07:39 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Ça avance bien Okay
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Mar 14 Juin - 10:58 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Normalement les axes des moteurs sont assez longs pour les fixer sur deux équerres dos à dos, mais c'est peut être à confirmer.

le cardan dimension extérieur, carré de 10 cm au niveau des boulons des rotules et 9cm de hauteur
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Mar 14 Juin - 14:06 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Ok je regarderais si je peux les doubler alors. et merci pour les cotes du cardan.


Sinon aujourd'hui j'ai fait pas mal de calcul avant de voir l'exel en ligne permettant de faire ces calcul. Je tombe sur les même valeur d'autant plus que j'ai un bras de levier de 300 mm.
Cela m’amène a une question, pour un angle de 7,5° (soit 15° au total), plusieurs solution se présente :


- une manivelle de 39 mm d'entre axe pour une rotation sur 180° plus lent mais permettant une plus grosse charge (0,139 m/s et 65 kg pour un MEG 120W)
- une manivelle de 45 mm d'entre axe pour une rotation sur 120° plus rapide mais permettant une plus faible charge (0,312 m/s et 56 kg pour un MEG 120W)


- une manivelle de 39 mm d'entre axe pour une rotation sur 180° plus lent mais permettant une plus grosse charge (0,312 m/s et 117 kg pour un MEG 350W)
- une manivelle de 45 mm d'entre axe pour une rotation sur 120° plus rapide mais permettant une plus faible charge (0,716 m/s et 101 kg pour un MEG 350W)


La solution avec la manivelle de 45 mm est elle viable avec les MEG 120w du kit ou faut t'il préférer la solution avec la manivelle de 39 mm ? ou même vaut il mieux partir sur un kit avec MEG 350W ? Je suis pour l'instant parti sur un Kit 2 DOF MEG 120W ne faisant pas un "tout mobile" et pour des raisons de budget également mais je me demande si le 350W n'est pas plus sympa  sans être trop violant.


Deuxième question en rapport avec les moteurs du kit, j'ai vu deux type de manivelle :

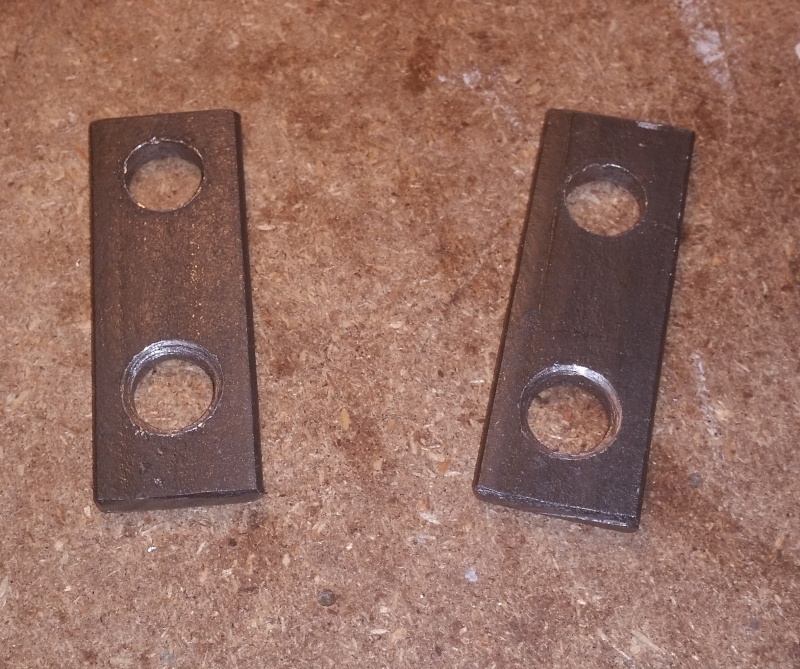

celle la :

et celle ci :

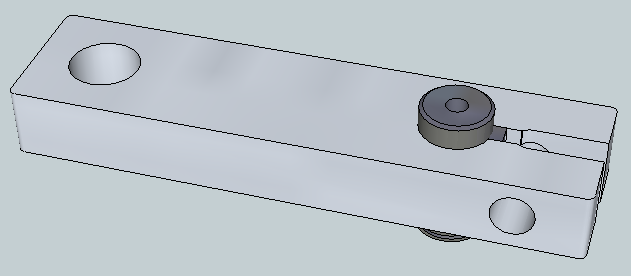

Laquelle de ces manivelle ce monte sur les moteurs 120w ou 350 w du kit ?




_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
Wanegain
Administrateur
Administrateur

Hors ligne

Inscrit le: 08 Mai 2012
Messages: 14 320
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: Belgique
Régions (France): Autre
Département (France): Autre
Ville: Bruxelles
17/04/1982 Masculin Bélier (21mar-19avr)
Point(s): 153 330
Moyenne de points: 10,71

MessagePosté le: Mar 14 Juin - 15:42 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Si tu fais un seat mover, les 120w sont largement suffisants (et tu auras de la marge car tout le poids est sur le cardan) en utilisant 45mm d'entre axe.

Et pour les cames ce sont celles du dessus qui se montent sur les 120w. Pour info, on propose des cames faites sur mesure pour ces moteurs (tu n'as qu'à les percer Okay).
_________________
Profils Converter et Codes Arduino
Tuto : simulateur pour moins de 450€
KIT pour créer son simulateur 2DOF


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Mar 14 Juin - 17:09 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Ok alors je resterai sur le kit 120 W avec des manivelles de 45.
je prendrais donc un cardan et les manivelles en plus  Okay  ! J'ai fouiné un peu et je trouvais rien pour en faire.
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Mer 15 Juin - 08:25 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Je t'ai envoyé un mp Rokrio
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Mer 15 Juin - 09:58 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Je te tel dans l'après midi. Je pensais t'avoir envoyé un mp le week-end dernier aussi mais je viens de voir qu'en fait je n'ai rien envoyé du tout.
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Mer 15 Juin - 13:08 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Lol
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Mer 15 Juin - 21:02 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

Ne pouvant pas trop avancer mon chassie tant que je n'aurait pas tout le matériel, j'ai avancé le rendu sur sketchup qui s'approche pas mal du rendu final que je souhaite :



La il manque le frein a main, un interrupteur et un témoin de mise sous tension juste derrière le frein a main :



Voila pour le moment  Okay
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
francois38200
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 10 Fév 2014
Messages: 4 809
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: france
Régions (France): Rhône-Alpes
Département (France): 38- Isère
Ville: vienne
06/08/1988 Masculin
Point(s): 67 895
Moyenne de points: 14,12

MessagePosté le: Mer 15 Juin - 22:02 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

prévoit un potentiomètre pour pouvoir régler la puissance total des effets directement en jeux
_________________
i5 3570k / Gigabyte d3h / ram 8go / Windows 10 64bit / gtx980 ti inno3d / hdd 1to/ ssd 120go / CV1

SAAB Supérieur Aux Autres Bagnoles !!!


Revenir en haut
Rokrio
Pilote PCSHM
Pilote PCSHM

Hors ligne

Inscrit le: 06 Juin 2016
Messages: 372
Dégagement de responsabilité: J'accepte
Lecture et respect de la charte: J'accepte
Pays: France
Régions (France): Rhône-Alpes
Département (France): 69- Rhône
Ville: LYON
16/03/1982 Masculin
Point(s): 1 583
Moyenne de points: 4,26

MessagePosté le: Mer 15 Juin - 22:09 (2016)    Sujet du message: Projet seat mover 2dof de Rokrio Répondre en citant

A mais c'est possible ca ?!  idée  Je le rajouterais c'est sure ! C'est compliqué à implanté ?
_________________
Mon simulateur
Light is right !


Revenir en haut
Skype
Contenu Sponsorisé






MessagePosté le: Aujourd’hui à 06:52 (2017)    Sujet du message: Projet seat mover 2dof de Rokrio

Revenir en haut
Montrer les messages depuis:
Poster un nouveau sujet   Répondre au sujet    PCSHM (Playseats, cockpits et simulateurs home-made) Index du Forum -> Cockpits, simulateurs, addons ... -> Les projets de réalisations Toutes les heures sont au format GMT + 2 Heures
Aller à la page: 1, 2, 3, 4, 5, 6, 7  >
Page 1 sur 7


Sauter vers:

Index | creer un forum gratuit | Forum gratuit d’entraide | Annuaire des forums gratuits | Signaler une violation | Conditions générales d'utilisation
Powered by phpBB © 2001, 2017 phpBB Group
Traduction par : phpBB-fr.com powered by ArgenBLUE free template
